Изготовление нестандартных пружин: роль штамповки металла

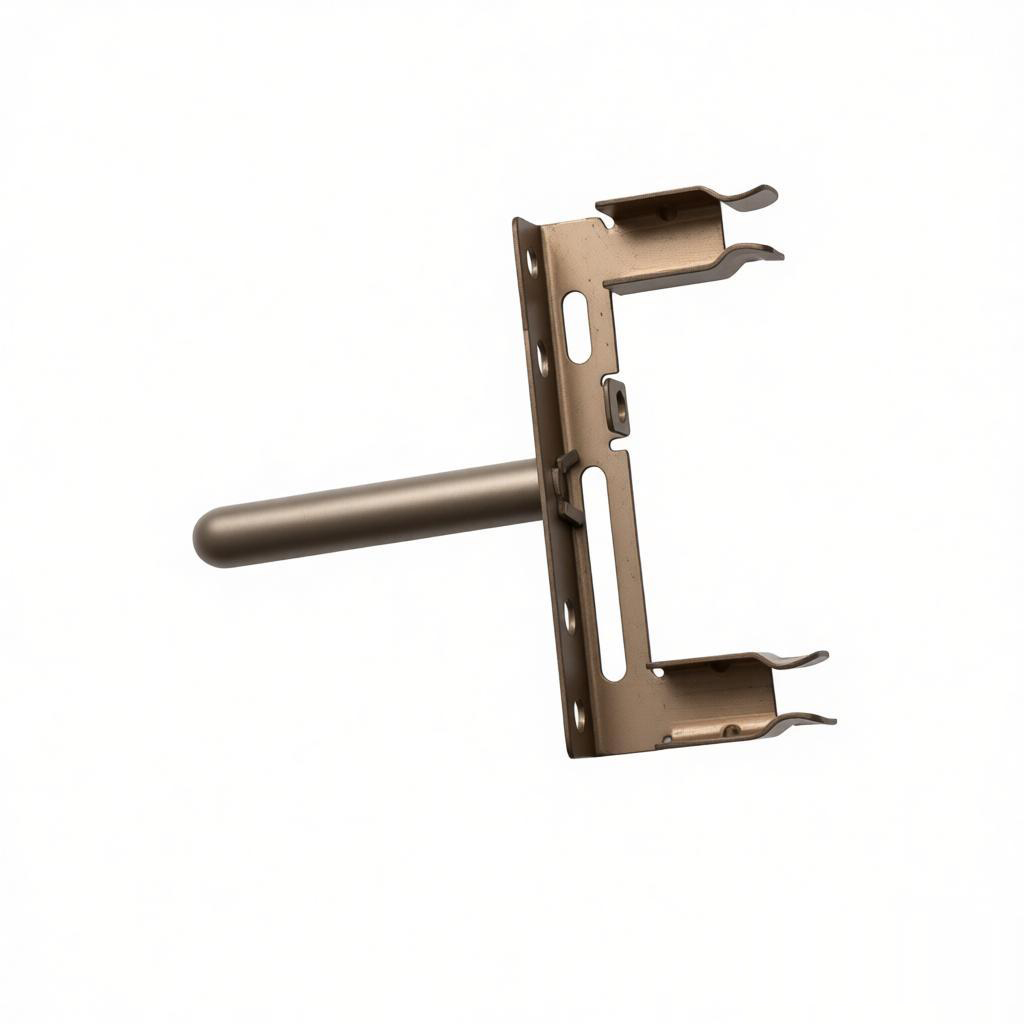

Введение в изготовление пружин на заказ и штамповку металла
Пружины являются важными компонентами бесчисленных механических устройств, от автомобильных подвесок до электронных переключателей. В то время как традиционное производство пружин часто включает навивку проволоки, изготовление пружин на заказ все чаще использует процессы штамповки металла для создания высокоточных, экономичных пружин. Штамповка металла предлагает уникальные преимущества для создания пружин со сложной геометрией, жесткими допусками и возможностью крупносерийного производства. Это подробное руководство исследует роль штамповки металла в изготовлении пружин на заказ, охватывая материалы, советы по проектированию, контроль качества и многое другое.
Что такое штамповка металла и как она применяется к пружинам?
Штамповка металла — это производственный процесс, который использует прессы и штампы для придания плоским металлическим листам нужной формы. Процесс включает такие операции, как вырубка, пробивка, гибка, чеканка и формовка. Для производства пружин штамповка металла особенно подходит для изготовления листовых рессор, пружинных зажимов, контактных пружин, шрапнели и других плоских или формованных пружинных компонентов. В отличие от проволочных пружин, штампованные пружины изготавливаются из листового металла, что обеспечивает большую гибкость конструкции и возможность интеграции нескольких функций в одну деталь.
Типы пружин, изготавливаемых методом штамповки металла
Штамповка металла позволяет производить широкий спектр типов пружин, каждый из которых адаптирован для конкретных применений:
Листовые рессоры:
Используются в автомобильных подвесках и промышленном оборудовании, листовые рессоры представляют собой изогнутые полосы металла, которые поглощают и накапливают энергию.Пружинные зажимы (стопорные кольца):
Они используются для фиксации компонентов на валах или в отверстиях. Штамповка обеспечивает точные размеры и постоянное усилие пружины.Контактные пружины (шрапнель):
Используются в выключателях, реле и разъемах, эти пружины обеспечивают надежный электрический контакт. Штамповка позволяет создавать сложные формы с высокой повторяемостью.Пружины Бельвиля:
Конические шайбы, обеспечивающие высокую нагрузочную способность в ограниченном пространстве. Часто изготавливаются штамповкой с последующей термообработкой.Пользовательские плоские пружины:
Возможна любая геометрия плоской пружины, включая зигзагообразные, волновые или консольные конструкции.
Материалы, используемые в штампованных пружинах
Выбор материала критически важен для производительности пружины. Распространенные материалы включают:
Пружинная сталь (например, 1075, 1095):
Высокое содержание углерода обеспечивает отличную упругость и усталостную прочность. Идеально подходит для высоконагруженных применений.Нержавеющая сталь (например, 301, 304, 316):
Устойчива к коррозии, подходит для медицинской, пищевой и морской среды. Нержавеющая сталь имеет более низкую проводимость, но хорошие пружинные свойства.Фосфористая бронза:
Сочетает хорошую электропроводность с умеренными пружинными свойствами. Используется в электрических контактах.Бериллиевая бронза:
Обладает высокой прочностью, коррозионной стойкостью и отличной электропроводностью. Используется в высокопроизводительных разъемах и переключателях.Inconel и Hastelloy:
Никелевые суперсплавы для высокотемпературных и коррозионных сред, таких как аэрокосмическая или химическая промышленность.
Рекомендации по проектированию штампованных пружин
Оптимизация конструкции штампованной пружины требует внимания к нескольким факторам:
Толщина материала:
Толщина листового металла влияет на усилие пружины, усталостную долговечность и формуемость. Более толстый материал обеспечивает большее усилие, но может потребовать изгибов с большим радиусом для предотвращения трещин.Радиус изгиба:
Минимальный радиус изгиба (обычно 1-2 толщины материала) предотвращает концентрацию напряжений и разрушение. Используйте больший радиус для высокоцикловых применений.Направление волокон:
Изгиб перпендикулярно направлению волокон увеличивает прочность, но может вызвать растрескивание. Для ответственных деталей ориентируйте волокна параллельно оси изгиба.Жесткость и нагрузка:
Жесткость определяется геометрией (ширина, толщина, длина) и модулем материала. Метод конечных элементов (МКЭ) позволяет точно прогнозировать характеристики.Допуски и накопление погрешностей:
Штампы могут обеспечить допуски до ±0.05 мм, но более жесткие допуски увеличивают стоимость. Определите критические размеры тщательно.Направление заусенцев:
Штамповка создает заусенцы на режущей кромке. Проектируйте так, чтобы заусенцы не мешали сопрягаемым поверхностям и не создавали концентраторов напряжений.
Преимущества штамповки металла для изготовления нестандартных пружин
Выбор штамповки металла вместо традиционной формовки проволоки дает ряд преимуществ:
Высокая скорость производства:
Последовательные штампы могут производить сотни деталей в минуту, что делает штамповку идеальной для больших объемов.Постоянство:
Каждая деталь идентична, что обеспечивает одинаковые характеристики пружин в разных партиях.Сложная геометрия:
Штамповка позволяет создавать сложные формы с отверстиями, выступами, ребрами и изгибами за одну операцию, сокращая количество этапов сборки.Эффективность использования материала:
Штамповка минимизирует отходы за счет оптимизированного раскроя и позволяет использовать более дешевые листовые материалы.Экономическая эффективность:
При средних и больших объемах производства штамповка обеспечивает более низкую стоимость детали по сравнению с механической обработкой или ручной формовкой.
Контроль качества при производстве штампованных пружин
Для обеспечения надежности пружин производители внедряют строгие меры контроля качества:
Сертификация материалов:
Проверка механических свойств и химического состава поступающих материалов.Контроль размеров:
Используйте координатно-измерительные машины (КИМ) и оптические компараторы для проверки критических размеров.Испытания под нагрузкой:
Измеряйте усилие пружины при заданных деформациях с помощью тензодатчиков или динамометров.Испытания на усталость:
Подвергайте образцы циклическому нагружению для оценки срока службы.Проверка термообработки:
Для закаленных пружин проверьте твердость (по Роквеллу или Виккерсу) и глубину обезуглероживания.Визуальный контроль:
Проверьте на наличие поверхностных дефектов, заусенцев, трещин или изменения цвета.
Применение штампованных пружин по индивидуальному заказу
Штампованные пружины используются практически во всех отраслях:
| Отрасль | Применение |
|---|---|
| Автомобилестроение | Листовые рессоры, пружины сцепления, механизмы натяжения ремней безопасности, пружины замков дверей |
| Электроника | Контакты батарей, пружины SIM-карт, контакты переключателей, пружины разъемов |
| Медицинские устройства | Хирургические инструменты, пружинные устройства, компоненты катетеров |
| Аэрокосмическая промышленность | Пружины приводов, пружины клапанов, компоненты топливной системы |
| Промышленное оборудование | Пружины тормозов, пружины сброса давления, фиксаторы конвейерных лент |
| Товары народного потребления | Игрушки, защелки для бытовой техники, петли для мебели |
Советы по выбору производителя нестандартных пружин
При выборе партнера для изготовления нестандартных штампованных пружин учитывайте следующие факторы:
Опыт и квалификация:
Ищите производителя с подтвержденным опытом в штамповке пружин и формовке металла. Запросите примеры работ или образцы.Возможности оборудования:
Убедитесь, что у них есть высокоскоростные прессы, прогрессивные штампы и станки с ЧПУ для обработки вашей сложности и объема.Поиск материалов:
Убедитесь, что они могут закупить необходимые материалы с соответствующими сертификатами.Поддержка проектирования:
Хороший производитель предложит обратную связь по проектированию для производства (DFM), чтобы снизить затраты и улучшить производительность.Сертификаты качества:
ISO 9001 или IATF 16949 свидетельствуют о приверженности системам качества.Сроки поставки и минимальные объемы заказа:
Обсудите это заранее, чтобы согласовать с вашим производственным графиком.Дополнительные операции:
Могут ли они выполнять термообработку, гальванизацию, нанесение покрытий или сборку? Комплексные поставщики упрощают логистику.
Заключение
Штамповка металла играет ключевую роль в изготовлении нестандартных пружин, обеспечивая производство точных, долговечных и экономичных пружин для широкого спектра применений. Понимая процесс, материалы, принципы проектирования и требования к качеству, вы можете использовать штамповку для создания пружин, соответствующих вашим точным спецификациям. Нужны ли вам листовые рессоры для тяжелой техники или миниатюрные контактные пружины для электроники — сотрудничество с опытным штамповщиком гарантирует надежную работу и стабильное качество. Свяжитесь с нами сегодня, чтобы обсудить ваш проект нестандартных пружин и узнать, как штамповка металла может воплотить ваши идеи в жизнь.
