Завод по производству штампованных металлических пружинных контактов для батарей
В мире электронных и электрических устройств надежная передача энергии имеет решающее значение. Одним из часто упускаемых из виду, но важных компонентов является штампованный металлический пружинный контактный зажим для батареи. Эти маленькие, но мощные детали обеспечивают надежное соединение батарей, стабильный поток энергии и долговечность устройства. Это подробное руководство погружается в тонкости изготовления нестандартных штампованных металлических пружинных контактных зажимов для батарей — от проектирования до производства, а также рассказывает, как специализированный завод может предоставить высококачественные решения для ваших задач.

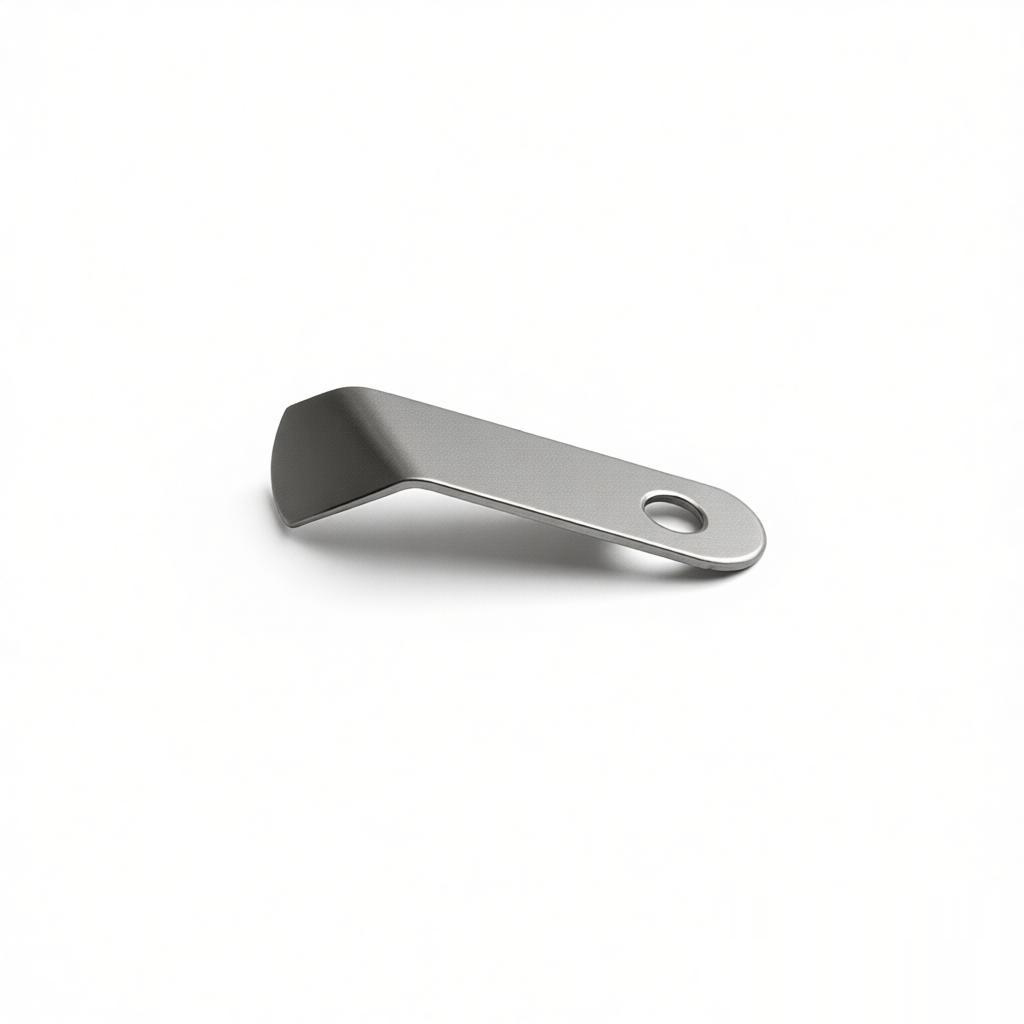

Что такое штампованные металлические пружинные контактные зажимы для батарей?
Штампованные металлические пружинные контактные зажимы для батарей — это прецизионные компоненты, используемые для фиксации батарей и обеспечения электрического контакта. Обычно они изготавливаются из тонких металлических полос, которые штампуются, формуются и иногда покрываются для достижения определенных механических и электрических свойств. Эти зажимы обладают пружинными характеристиками, которые обеспечивают постоянное давление на контакты батареи, гарантируя низкое сопротивление даже при вибрации или перепадах температуры.
Распространенные материалы включают фосфористую бронзу, бериллиевую медь, нержавеющую сталь и сталь с никелевым покрытием. Выбор зависит от требований к проводимости, коррозионной стойкости и стоимости. Специализированные заводы могут адаптировать геометрию, толщину, покрытие и усилие пружины зажима в соответствии с уникальными характеристиками устройства.
Процесс производства
1. Проектирование и разработка
Путь начинается с понимания типа батареи (AA, AAA, таблеточная, литиевая) и механических и электрических требований устройства. Инженеры используют САПР для проектирования формы зажима, прогиба пружины и точек контакта. Может применяться метод конечных элементов (МКЭ) для оптимизации распределения напряжений и обеспечения долгосрочной надежности.
2. Выбор материала
Выбор правильного материала имеет решающее значение. Для сильноточных применений предпочтительны медные сплавы с отличной проводимостью. Для агрессивных сред нержавеющая сталь или материалы с покрытием обеспечивают коррозионную стойкость. Завод должен предлагать широкий выбор материалов и финишных покрытий, таких как лужение, золочение или серебрение.
3. Штамповка и формовка
Для крупносерийного производства типична штамповка в последовательном штампе. Полоса металла проходит через ряд позиций, где происходит резка, гибка и формовка зажима. Конструкция штампа обеспечивает стабильные размеры и пружинные свойства. Точность имеет первостепенное значение; допуски часто составляют от ±0,05 мм до ±0,1 мм.
4. Термообработка (опционально)
Некоторые материалы, такие как бериллиевая бронза, требуют термообработки для достижения желаемых пружинных характеристик. Этот процесс снимает внутренние напряжения и задает упругость материала.
5. Финишная обработка поверхности
Покрытие улучшает проводимость и защищает от окисления. Распространенные покрытия включают никель, олово и золото. Завод должен контролировать толщину покрытия, чтобы избежать изменения размеров, которое может повлиять на контактное давление.
6. Контроль качества
Каждая партия проходит строгий контроль, включая проверку размеров, измерение усилия пружины, тестирование контактного сопротивления и визуальный осмотр на дефекты. Передовые заводы используют автоматический оптический контроль (AOI) и координатно-измерительные машины (CMM).
Преимущества индивидуальных штампованных клипс
Идеальная посадка:
Индивидуальные клипсы разрабатываются точно под ваш аккумуляторный отсек, обеспечивая надежную фиксацию и оптимальный контакт.Оптимизированная производительность:
Усилие пружины, контактное сопротивление и токовая нагрузка могут быть адаптированы под требования питания вашего устройства.Экономическая эффективность:
Высокообъемная штамповка снижает стоимость единицы, а индивидуальный дизайн исключает необходимость в дополнительных кронштейнах или крепеже.Надежность:
Прецизионное производство гарантирует стабильное качество от партии к партии, снижая количество отказов в полевых условиях.Инновации:
Индивидуальные конструкции могут включать такие функции, как индикаторы полярности, ключи или двухконтактные точки для резервирования соединений.
Ключевые аспекты проектирования
| Параметр | Важность | Советы |
|---|---|---|
| Усилие пружины | Необходимо приложить достаточное давление для поддержания контакта без повреждения клемм аккумулятора. | Используйте МКЭ для моделирования усилия в течение срока службы клипсы. |
| Контактное сопротивление | Низкое сопротивление снижает тепловыделение и потери мощности. | Укажите материал покрытия (например, золото для ответственных применений). |
| Усилие вставки/извлечения | Должно быть удобным для пользователя, но надежным. | Сбалансируйте жесткость пружины с удержанием аккумулятора. |
| Долговечность | Должен выдерживать многократную замену батарей и воздействие внешних факторов. | Выбирайте коррозионностойкие материалы и тестируйте на циклический ресурс. |
| Ограничения по пространству | Часто требуются компактные конструкции. | Рассмотрите вертикальную или боковую конфигурацию крепления. |
Практический совет:
Сотрудничайте с вашим заводом на раннем этапе для проверки конструкции на технологичность (DFM). Это позволит избежать дорогостоящих изменений оснастки в дальнейшем.
Контроль качества в производстве
Надежный завод по производству штампованных металлических силовых контактных пружинных батарейных зажимов применяет строгие меры контроля качества:
Входной контроль материалов:
Проверка состава материала, толщины и механических свойств.Мониторинг в процессе производства:
Оперативные проверки параметров штамповки (усилие, скорость) и периодическая выборка.Окончательный контроль:
100% визуальный контроль плюс статистическая выборка для проверки размеров и усилия пружины.Тестирование:
Измерение контактного сопротивления (миллиомметр), тестирование усилия вставки/извлечения и испытания на воздействие окружающей среды (температура, влажность).
Ищите заводы с сертификацией ISO 9001 и IATF 16949 для автомобильных применений.
Области применения
Индивидуальные штампованные зажимы для батарей используются в бесчисленных устройствах:
Бытовая электроника:
Пульты дистанционного управления, игрушки, фонарики, беспроводные клавиатуры.Медицинские устройства:
Глюкометры, слуховые аппараты, портативные мониторы (требуют высокой надежности).Промышленный инструмент:
Аккумуляторные электроинструменты, измерительные приборы.Автомобильная электроника:
Ключи-брелоки, датчики TPMS, аварийные огни.IoT-устройства:
Умные датчики, носимые устройства, маячки (требуют миниатюризации).
Выбор подходящего завода под заказ
При выборе завода для изготовления вашей кастомной штампованной металлической пружинной контактной батарейной клипсы учитывайте следующие факторы:
Опыт:
Ищите историю производства аналогичных деталей. Запросите кейсы или образцы.Возможности:
Собственные центры инструментального производства, штамповки, гальваники и тестирования оптимизируют производство и сокращают сроки поставки.Сертификаты качества:
ISO 9001 — минимум; IATF 16949 или ISO 13485 — плюс для регулируемых отраслей.Коммуникация:
Четкая коммуникация критически важна для индивидуальных проектов. Убедитесь, что вам назначат выделенного инженера.Сроки и минимальный объем заказа:
Уточните минимальные объемы заказа и типичные сроки выполнения, особенно для прототипов.Прозрачность стоимости:
Запросите детальную смету с разбивкой по оснастке, стоимости детали и любым дополнительным сборам.
Практический совет:
Закажите прототипы перед запуском серийного производства. Протестируйте их в вашем устройстве, чтобы подтвердить посадку, усилие и электрические характеристики.
Заключение
Индивидуальные штампованные металлические пружинные контакты для батарейных отсеков незаменимы в современной электронике. Сотрудничая с опытным заводом, вы сможете добиться конструкции, которая максимизирует производительность, надежность и экономическую эффективность. Разрабатываете ли вы новое медицинское устройство или потребительский гаджет, инвестиции в индивидуальные контакты, адаптированные под ваши спецификации, окупятся качеством продукта и удовлетворенностью клиентов. Начните свой проект сегодня с надежным производителем штампованных деталей.
