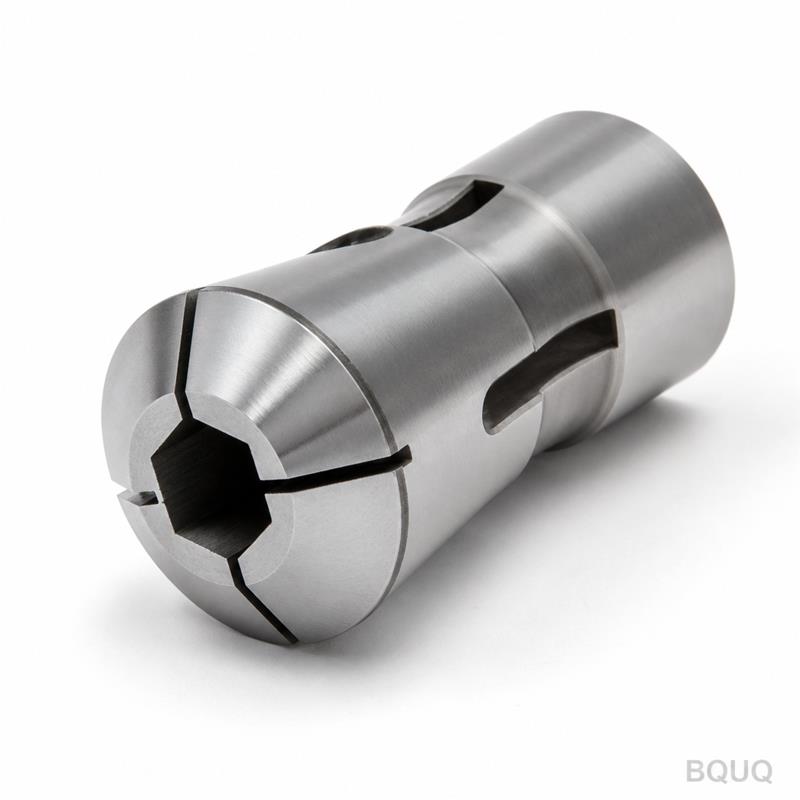

Как патроны с цангами ER16, ER20 и ER32 делят рынок станочной оснастки для ЧПУ?

Рынок станочных патронов для закрепления инструмента сегментирован по размеру цанги в зависимости от диаметра хвостовика инструмента и требуемого момента зажима: ER16 подходит для инструмента до 10 мм, ER20 — до 13 мм, а ER32 — до 20 мм. Цанги ER32 доминируют в тяжелом черновом фрезеровании и операциях с большими диаметрами, тогда как ER16 и ER20 делят между собой сектора чистовой обработки с высокими требованиями к точности и обработки мелких деталей. Выбор между ними определяется конусом шпинделя, жесткостью оправки и балансом между точностью биения и силой зажима.

Каковы точные размерные пределы цанг ER16, ER20 и ER32?

Цанги ER используют стандартизированную метрическую систему, где число указывает номинальный диаметр отверстия в миллиметрах. Цанги ER16 зажимают хвостовики инструмента от 1,0 мм до 10,0 мм, со стандартным диапазоном зажима 1,0 мм на типоразмер цанги (например, цанга 4 мм захватывает от 3,0 до 4,0 мм). Цанги ER20 охватывают диапазон от 1,0 мм до 13,0 мм, тогда как ER32 — от 2,0 мм до 20,0 мм. Длина зажима существенно различается: у ER16 длина зажима составляет 7,5 мм, у ER20 — 9,5 мм, а у ER32 — 13,5 мм. Этот размерный разброс напрямую влияет на максимальную передачу крутящего момента на инструмент: ER16 рассчитана примерно на 30 Нм, ER20 — на 50 Нм, а ER32 — на 110 Нм при полном зажиме.

Как соотносятся допуски на биение у ER16, ER20 и ER32?

Точность биения на носике цанги является основным отличительным фактором на рынке. Стандартные цанги ER16 достигают биения 0,015 мм при вылете 4xD, тогда как ER20 достигает 0,018 мм, а ER32 — 0,020 мм. Высокоточные версии, часто маркируемые красной полосой, улучшают эти показатели до 0,005 мм, 0,008 мм и 0,010 мм соответственно. Однако системное биение (цанга плюс оправка плюс шпиндель) имеет значение в производстве: оправки ER16 обычно обеспечивают 0,010 мм TIR на носике, ER20 — 0,012 мм, а ER32 — 0,015 мм. Для микрообработки инструментом диаметром менее 3 мм ER16 является единственным жизнеспособным вариантом, поскольку большая масса и сила зажима ER32 могут вызвать прогиб инструмента.

Какой размер цанги обеспечивает наилучшее соотношение цены и производительности для производственных партий?

Для типичной операции фрезерования с ЧПУ в цехе стоимость одной цанги обратно пропорциональна объему производства. Одна цанга ER16 стоит от 8 до 15 долларов США, ER20 — от 10 до 18 долларов США, а ER32 — от 12 до 22 долларов США, в зависимости от класса точности и бренда. Однако корпус оправки стоит дороже: оправка ER16 в среднем стоит 45 долларов США, ER20 — 55 долларов США, а ER32 — 75 долларов США. Соотношение производительности отдает предпочтение ER20 для общего машиностроения, поскольку она охватывает наиболее распространенные размеры хвостовиков инструмента (6 мм, 8 мм, 10 мм) одной оправкой, сокращая складские запасы. ER32 становится рентабельной только при обработке инструментом диаметром более 16 мм, где ее более высокая способность передачи крутящего момента предотвращает проскальзывание и вытягивание инструмента.

Почему цанга ER32 доминирует в тяжелых черновых операциях?

Рыночное доминирование ER32 в тяжелом черновом фрезеровании обусловлено ее длиной зажима 13,5 мм, которая распределяет усилие зажима по большей площади контакта, снижая локальное напряжение на хвостовике инструмента. Максимальный рекомендуемый момент затяжки гайки ER32 составляет от 90 Нм до 120 Нм, по сравнению с 50 Нм для ER20 и 35 Нм для ER16. Этот более высокий предварительный натяг создает фрикционное соединение, которое выдерживает осевые усилия вытягивания до 4500 Н, что необходимо для высокоскоростной обработки стали и титана. Кроме того, цанги ER32 имеют более толстую стенку (минимум 2,2 мм), которая сопротивляется радиальной деформации при больших нагрузках от стружки, сохраняя размерную точность при глубине резания, превышающей 2,5 мм. На практике оправки ER32 являются стандартными для шпинделей BT40 и CAT40, где конус шпинделя обеспечивает жесткость, соответствующую захвату цанги.

Каковы пределы крутящего момента и скорости для каждого типа цанги?

Максимальная рекомендуемая частота вращения шпинделя для сбалансированных оправок ER16 составляет 30 000 об/мин, для ER20 — 25 000 об/мин, а для ER32 — 15 000 об/мин. Эти пределы определяются центробежной силой, действующей на сегменты цанги; при более высоких скоростях цанга расширяется и теряет захват. Конструкция гайки также имеет значение: стандартные гайки ограничивают ER32 до 8 000 об/мин, в то время как прецизионные сбалансированные гайки увеличивают этот предел до 15 000 об/мин. Для высокоскоростной обработки алюминия предпочтительна ER16 со сбалансированной оправкой, поскольку она сохраняет целостность зажима при 25 000 об/мин, обеспечивая при этом низкое биение. Ниже приведены критические рабочие параметры для каждого типа цанги.

Как механическому цеху следует выбирать между ER16, ER20 и ER32 для нового проекта?

Выбор начинается с конуса шпинделя и диаметра хвостовика инструмента, а не с бренда цанги. Для шпинделя BT30 ER16 является максимальным практичным размером, поскольку отверстие шпинделя составляет всего 30 мм; оправки ER20 и ER32 не подойдут без снижения жесткости шпинделя. Для шпинделей BT40 и BT50 ER32 является стандартом для инструмента диаметром более 12 мм, тогда как ER20 используется для работ средней тяжести. Матрица решений также зависит от материала: обработка закаленной стали (HRC 45+) требует ER32 из-за более высокой силы зажима, в то время как обработка алюминия или пластиков может использовать ER16 для достижения лучшего качества поверхности. Практическое правило: используйте ER16 для инструмента диаметром до 6 мм, ER20 — для 6–12 мм и ER32 — для 12–20 мм. Это правило минимизирует прогиб инструмента и максимизирует срок его службы.

Каковы распространенные виды отказов каждого типа цанги и как их можно предотвратить?

Наиболее распространенный вид отказа — износ цанги на носике, вызывающий увеличение биения свыше 0,03 мм, что приводит к плохому качеству поверхности и поломке инструмента. Цанги ER16 выходят из строя преждевременно при чрезмерной затяжке ключом с усилием более 40 Нм, деформирующим пазы. Цанги ER20 часто выходят из строя из-за загрязнения; стружка, попадающая в конус цанги, вызывает неравномерный зажим и радиальное биение. Цанги ER32 выходят из строя из-за усталостных трещин у основания пазов после примерно 10 000 циклов зажима при максимальном крутящем моменте. Для предотвращения этих отказов всегда очищайте конус цанги и хвостовик инструмента сжатым воздухом перед установкой и используйте динамометрический ключ, откалиброванный под конкретный тип цанги. Заменяйте любую цангу, имеющую видимые задиры или упавшую, так как внутренняя геометрия легко повреждается.

Какая система цанг предлагает наилучший путь модернизации для существующих станков с ЧПУ?

Для цехов со старыми станками с ЧПУ, имеющими шпиндели BT40, переход с ER20 на ER32 дает наиболее немедленный выигрыш в производительности обработки. Оправка ER32 может увеличить скорость съема металла до 40% по сравнению с ER20 при использовании инструмента того же диаметра, поскольку более высокая сила зажима позволяет делать более глубокие резы без вибраций. Однако модернизация требует проверки максимальных значений крутящего момента и частоты вращения шпинделя; если шпиндель ограничен 8 000 об/мин, ER32 безопасна, но для высокоскоростного шпинделя свыше 15 000 об/мин следует оставаться на ER20. Стоимость модернизации комплекта оправок составляет от 300 до 600 долларов США, что обычно окупается за счет сокращения времени цикла в течение одной партии из 500 деталей. При покупке новых станков указание ER32 в качестве стандарта снижает будущие затраты на оснастку и упрощает складской учет.

Раздел часто задаваемых вопросов

Как определить по внешнему виду, является ли цанга ER16, ER20 или ER32?

Измерьте наружный диаметр в самой широкой точке, исключая гайку: ER16 составляет 28 мм, ER20 — 34 мм, а ER32 — 50 мм. Номер также выштампован на корпусе цанги, обычно на передней поверхности или сбоку. Если штамп стерт, измерение диаметра отверстия штангенциркулем является окончательным методом.

Можно ли использовать цангу ER16 в оправке ER32 с переходной втулкой?

Нет, это не рекомендуется, поскольку геометрия посадочного места цанги различается; цанга ER16 имеет угол конуса 8 градусов с наружным диаметром 28 мм, тогда как ER32 имеет тот же конус, но наружный диаметр 50 мм. Переходные втулки существуют для некоторых систем, но они добавляют биение и снижают жесткость. Вместо этого приобретите отдельную оправку ER16 для малого инструмента.

Какова максимальная глубина резания, возможная с цангами ER20 при обработке алюминия?

С твердосплавной концевой фрезой 10 мм по алюминию 6061-T6 цанга ER20 может выдержать глубину резания 1,5 мм при 12 000 об/мин с подачей 0,05 мм на зуб. Превышение этой глубины рискует вытянуть инструмент из цанги. Для более глубоких резов переходите на ER32 или используйте термоусадочный патрон.

Подходят ли цанги ER32 для сверлильных операций или только для фрезерования?

Цанги ER32 отлично подходят для сверления, особенно для диаметров сверл от 10 мм до 20 мм, поскольку высокая сила зажима предотвращает проскальзывание сверла при сверлении с выводом стружки. Основное ограничение — биение 0,020 мм, которое приемлемо для стандартных отверстий, но не для операций развертывания, требующих точности 0,005 мм. Для развертывания используйте прецизионную цангу ER32.

Когда следует заменить цангу, а не продолжать ее использовать?

Замените цангу, когда измеренное биение на кончике инструмента превышает 0,03 мм или когда видны видимые трещины, ржавчина или деформация пазов. Также заменяйте после любого инцидента, когда инструмент был вытянут во время обработки, так как это, вероятно, растянуло цангу. Стоимость замены цанги значительно ниже стоимости бракованных деталей.

Какой тип цанги лучше всего подходит для токарных станков с ЧПУ швейцарского типа?

Для токарных станков швейцарского типа с мощностью прутка 20 мм ER16 и ER20 являются отраслевым стандартом для направляющих втулок и зажимных приспособлений подшпиндельника. ER32 редко используется, поскольку отверстие шпинделя станка слишком мало. Выбирайте ER16 для инструмента диаметром менее 6 мм и ER20 для инструмента до 12 мм, согласуясь с позициями инструментальной револьверной головки станка.

Предлагает ли BQUQ изготовление цанг нестандартных размеров для нестандартных хвостовиков инструмента?

Да, BQUQ может изготовить отверстия нестандартного диаметра в цангах ER20 и ER32 для хвостовиков инструмента с нестандартными размерами, такими как 9,525 мм или 15,875 мм. Минимальный заказ — 10 штук, срок изготовления — 5 рабочих дней. Нестандартные цанги шлифуются с биением 0,008 мм и подвергаются термообработке до твердости 58–60 HRC.

Заключение

Цанги ER16, ER20 и ER32 делят рынок станочных патронов для закрепления инструмента по диаметру инструмента, способности передачи крутящего момента и требованиям к частоте вращения шпинделя, при этом ни один размер не подходит для всех применений. ER16 — это прецизионный выбор для микроинструмента, ER20 — универсальная золотая середина, а ER32 — мощная рабочая лошадка для тяжелых условий. Для любого проекта обработки подбирайте цангу под конус шпинделя и наибольший диаметр хвостовика инструмента, который вы планируете использовать, и ставьте биение выше стоимости для чистовых операций.

В BQUQ мы ежедневно изготавливаем компоненты станочных приспособлений и нестандартные детали и применяем эти точные правила выбора к каждой работе. Наши инженеры могут проанализировать ваш список инструмента и рекомендовать оптимальную систему цанг для ваших станков с ЧПУ. Мы предоставляем услугу расчета стоимости в течение 12 часов для нестандартной обработки с ЧПУ и компонентов станочных приспособлений. Свяжитесь с нами по адресу sc@bquq.com или WhatsApp +86 13713157787, или посетите www.bquq.com, чтобы обсудить ваши требования.
