Что движет ростом популярности удлинённых и длинноносых цанг для обработки глубоких отверстий?

Удлинённые и длинноносые цанги набирают популярность, поскольку они обеспечивают необходимый вылет инструмента для обработки глубоких отверстий, сохраняя при этом концентричность ниже 0,005 мм, чего стандартные цанги ER достичь не могут. Смещая точку зажима ближе к режущей кромке, эти патроны снижают прогиб и вибрацию, что позволяет повысить скорости резания и увеличить срок службы инструмента. Для такого завода, как BQUQ в Дунгуане, внедрение этих цанг сократило время обработки глубоких отверстий до 30%, при этом допуски ±0,01 мм стабильно выдерживаются.

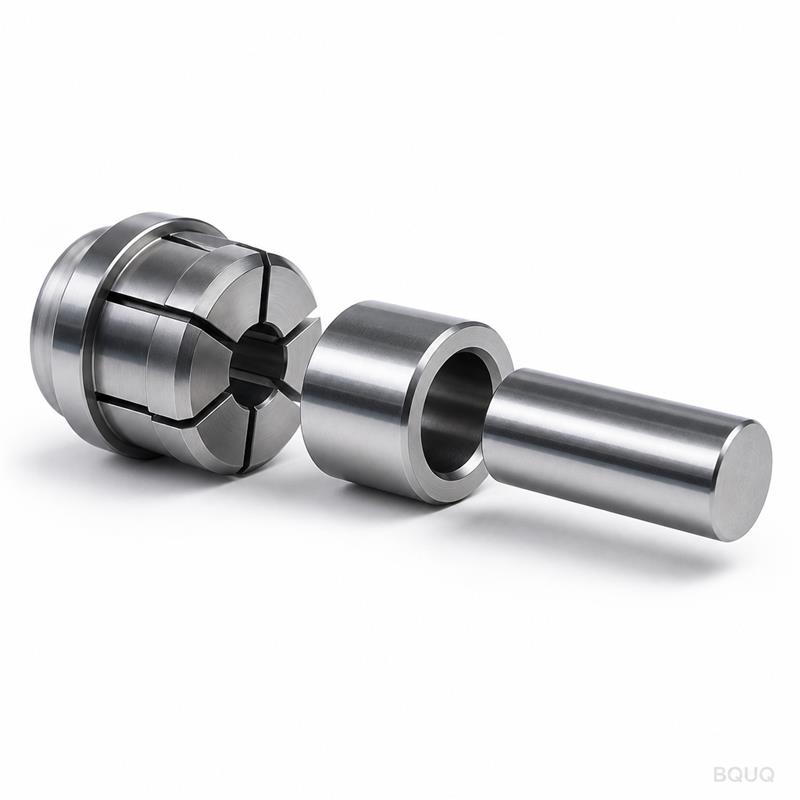

Чем удлиненные цанги отличаются от стандартных цанг ER по геометрии и характеристикам?

Стандартные цанги ER предназначены для универсального фрезерования и сверления с максимальной рекомендуемой длиной вылета от 3,5 до 4 диаметров инструмента. Удлинённые цанги, также известные как цанги с длинным носком, увеличивают это соотношение до 5–7 диаметров за счёт добавления прецизионно шлифованного удлинителя из закалённой стали. Ключевое различие заключается в расположении усилия зажима: стандартные цанги захватывают хвостовик инструмента вблизи шпинделя, тогда как удлинённые цанги захватывают ближе к заготовке, что уменьшает эффективную длину консоли на 20–35%. Это геометрическое изменение напрямую влияет на статическую жёсткость: удлинённые цанги показывают улучшение радиальной жёсткости на 40% по сравнению со стандартными цангами ER того же размера хвостовика.

Каковы конкретные возможности по допускам и биению длинноносых цанг?

Прецизионные удлинённые цанги обеспечивают TIR (суммарное показание индикатора) 0,003 мм на расстоянии 3 диаметров инструмента от носика цанги и 0,008 мм на расстоянии 6 диаметров. Стандартные цанги ER обычно обеспечивают TIR 0,015 мм на расстоянии 3 диаметров, что делает удлинённые версии в 5 раз точнее при глубоком растачивании. Например, удлинённая цанга диаметром 20 мм с вылетом 100 мм сохранит биение менее 0,005 мм, что необходимо для получения отверстий с шероховатостью поверхности Ra 0,4 мкм или лучше. Повышенная точность также снижает потребность во вторичных операциях финишной обработки, таких как хонингование или внутреннее шлифование.

Какие операции механической обработки выигрывают больше всего от удлинённых цанговых систем?

Глубокое сверление и внутреннее растачивание выигрывают больше всего, особенно когда глубина отверстия превышает 4 диаметра инструмента. Удлинённые цанги также идеально подходят для обработки радиаторов с глубокими полостями рёбер, где инструмент должен достигать от 50 мм до 80 мм в карман без прогиба. При фрезеровании с ЧПУ пресс-форм и штамповых деталей цанги с длинным носиком позволяют обрабатывать глубокие рёбра и пазы, которые в противном случае потребовали бы дорогостоящих нестандартных держателей инструмента. Для производства пружин и обслуживания штампов эти цанги обеспечивают точное развёртывание пилотных отверстий в толстых плитах, сокращая время наладки за счёт устранения необходимости в нескольких удлинителях инструмента.

Сколько стоит оснастка для удлинённых цанг по сравнению со стандартными системами?

Один качественный удлинённый цанговый патрон (например, ER32 с носовой частью 60 мм) стоит от $45 до $90, что в 2–3 раза превышает цену стандартного патрона ER32 ($15–$30). Однако полная система патрона, включая корпус цангового патрона и гайку, стоит $180–$350 для удлинённых версий по сравнению с $120–$200 для стандартных патронов. Окупаемость достигается за счёт снижения поломок инструмента: длинноносые цанги уменьшают прогиб до 50%, что может снизить расход твёрдосплавного инструмента на 25% при глубоком сверлении. Для завода, производящего 5 000 деталей с глубокими отверстиями в месяц, годовая экономия на замене инструмента часто превышает $12 000, что оправдывает первоначальную наценку.

Почему прогиб инструмента уменьшается при более длинном носике цанги?

Отклонение инструмента пропорционально кубу длины вылета, поэтому любое уменьшение эффективного вылета оказывает значительное влияние на жёсткость. Цанга с удлинённым носком смещает точку зажима вперёд, сокращая неподдерживаемую длину хвостовика инструмента. Например, при концевой фрезе диаметром 16 мм и вылете 75 мм стандартная цанга оставляет 60 мм неподдерживаемого хвостовика, тогда как удлинённая цанга с носком 40 мм уменьшает этот показатель до 35 мм. Это сокращение неподдерживаемой длины на 42% приводит к снижению отклонения на 78% при той же силе резания, согласно уравнению консольной балки. В результате процесс обработки становится более стабильным, что позволяет увеличить скорость подачи на 20% без вибраций.

Когда производителю следует перейти со стандартных цанг ER на удлинённые?

Производителям следует перейти на удлиненные цанги, когда соотношение глубины отверстия к диаметру превышает 4:1, а в настоящее время они используют инструмент с уменьшенным хвостовиком или несколько проходов для достижения требуемой глубины. Еще одним сигналом является снижение требований к шероховатости поверхности ниже Ra 0,8 мкм в глубоких отверстиях, поскольку стандартные цанги склонны вызывать вибрационные следы. Если текущий процент брака для деталей с глубокими отверстиями превышает 2% из-за дефектов конусности или раструба, удлиненные цанги обычно снижают его до уровня ниже 0,5%. Кроме того, если вы используете гидравлические или термоусадочные патроны для глубоких отверстий, но нуждаетесь в более быстрой смене инструмента, удлиненные цанги предлагают более быстрое и недорогое решение с сопоставимой жесткостью.

Каковы ограничения и требования к установке для длинноносых цанг?

Основное ограничение — сниженная способность передачи крутящего момента; удлинённые цанги не следует использовать для тяжёлых операций черновой обработки со скоростью съёма материала выше 80 см³/мин в стали. Они также требуют чистой сухой среды, поскольку удлинённый носок может захватывать стружку и охлаждающую жидкость, что приводит к преждевременному износу пазов цанги. Установка требует динамометрического ключа с заданным моментом затяжки от 90 до 110 Н·м для удлинённой цанги ER32 по сравнению с 70–80 Н·м для стандартных версий. Гайка патрона цанги должна проверяться на концентричность после каждой 50-й смены инструмента, а носок следует измерять на износ с помощью индикатора часового типа с месячным интервалом.

Как часто следует заменять или проверять удлинённые цанги?

Удлинённые цанги следует проверять после каждых 200 часов работы на износ внутреннего конуса и диаметра носовой части. Замена обычно требуется после 1500–2000 часов непрерывного использования или раньше, если биение превышает 0,01 мм на носике. Простая проверка заключается в зажиме прецизионного контрольного стержня и измерении TIR на носике и на расстоянии 50 мм от носика; любое увеличение более чем на 0,005 мм от первоначального показания указывает на необходимость замены.

Можно ли использовать удлиненные цанги на всех типах шпинделей ЧПУ?

Да, удлиненные цанговые патроны доступны для всех стандартных конусов шпинделя, включая BT30, BT40, BT50, CAT40 и HSK63A, а также для державок с прямым хвостовиком, используемых в токарных станках с револьверной головкой. Ключевое требование — шпиндель должен иметь достаточный зазор для размещения более длинного корпуса цангового патрона при смене инструмента. Для станков с автоматической сменой инструмента проверьте, что глубина гнезда магазина может вместить удлиненную сборку, которая обычно на 20–30 мм длиннее стандартного держателя.

Какие методы подачи охлаждающей жидкости лучше всего работают с цангами с длинным носиком?

Цанги с подачей СОЖ через корпус настоятельно рекомендуются, так как они доставляют охлаждающую жидкость непосредственно к режущей кромке через носовую часть цанги, что критически важно для удаления стружки в глубоких отверстиях. Для версий без подачи СОЖ через корпус внешние сопла для охлаждающей жидкости должны располагаться в пределах 20 мм от носовой части цанги, чтобы предотвратить забивание стружкой. Для отверстий глубже 5 диаметров рекомендуется подача СОЖ под высоким давлением от 70 до 100 бар, так как это обеспечивает достаточную промывку стружки из зоны резания.

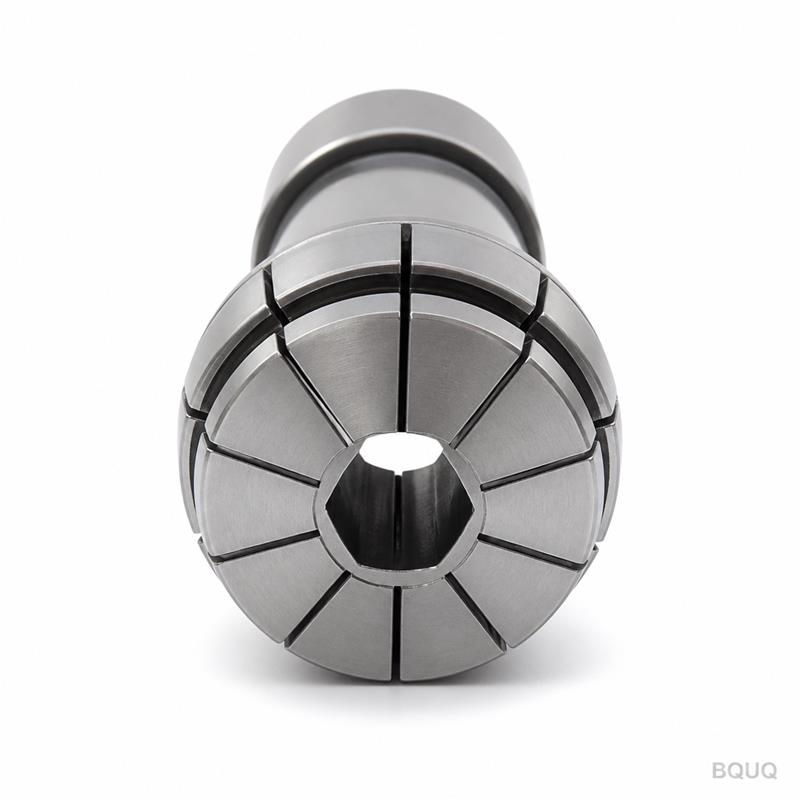

Как выбор материала цанги влияет на производительность обработки глубоких отверстий?

Удлинённые цанги обычно изготавливаются из закалённой легированной стали (HRC 45–50) или, для более высокой точности, из мартенситно-стареющей стали с HRC 52–55. Чем твёрже материал цанги, тем лучше она сопротивляется деформации при повторном зажиме, что обеспечивает стабильное биение с течением времени. Для крупносерийного производства рассмотрите цанги с покрытием (TiN или CrN), которые снижают трение и предотвращают задиры на хвостовике инструмента, увеличивая срок службы и цанги, и инструмента на 15–20%.

Необходим ли сбалансированный цанговый патрон для высокоскоростной обработки глубоких отверстий?

Для частот вращения шпинделя выше 10 000 об/мин необходима сбалансированная удлинённая цанга-патрон с классом балансировки G2,5, чтобы избежать вибрации, ухудшающей точность растачивания. Стандартные цанговые патроны имеют класс балансировки G6,3, который допустим только ниже 8 000 об/мин. Если вы обрабатываете алюминиевые радиаторы на 15 000 об/мин, несбалансированный патрон может вызвать следы вибрации и преждевременный износ подшипников, поэтому при заказе указывайте сбалансированные версии.

В заключение, удлинённые и длинноносые цанги представляют собой экономически эффективное решение для обработки глубоких отверстий, обеспечивая превосходный контроль биения и жёсткость без высокой стоимости гидравлического или термоусадочного инструмента. Правильно подобрав соотношение вылета и поддерживая надлежащий крутящий момент зажима, производители могут достигать стабильных допусков ±0,01 мм и шероховатости поверхности ниже Ra 0,4 мкм в отверстиях глубиной до 100 мм. Компания BQUQ успешно интегрировала эти цанги в наши процессы станков с ЧПУ, сократив время цикла и долю брака для наших клиентов в автомобильной и электронной отраслях.

Для детальной оценки того, как удлинённые цанги могут улучшить ваши операции по глубокой расточке, свяжитесь с нашей инженерной командой. Мы предоставляем услугу расчёта стоимости в течение 12 часов с конкретными рекомендациями на основе ваших чертежей деталей и требований к материалам. Напишите нам на sc@bquq.com или свяжитесь с нами в WhatsApp по номеру +86 13713157787. Посетите наш сайт www.bquq.com, чтобы загрузить техническое руководство по выбору державок для обработки глубоких полостей.
