Почему цанги с круглым отверстием необходимы для производства на автоматических токарных станках?

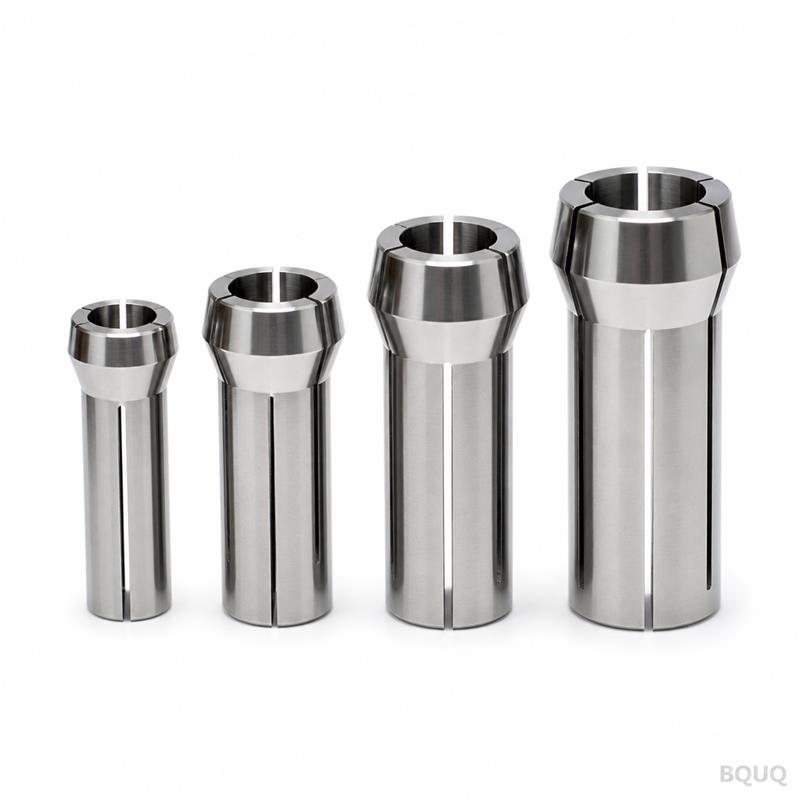

Круглые цанги — это прецизионный элемент зажимной оснастки, который напрямую определяет концентричность, повторяемость и время цикла производства на токарных автоматах. Для станков с ЧПУ с подачей прутка и кулачковых токарных автоматов круглая цанга захватывает заготовку с равномерным цилиндрическим усилием, обеспечивая типичный допуск биения от 0,005 мм до 0,013 мм, что делает их незаменимыми для высокообъёмного производства точеных деталей. В отличие от кулачков патрона, которые вызывают точечную деформацию, круглые цанги распределяют усилие зажима по всей окружности, что позволяет достигать скоростей обработки до 8 000 об/мин без проскальзывания заготовки или следов на поверхности.
Чем круглая цанга отличается от других типов цанг?

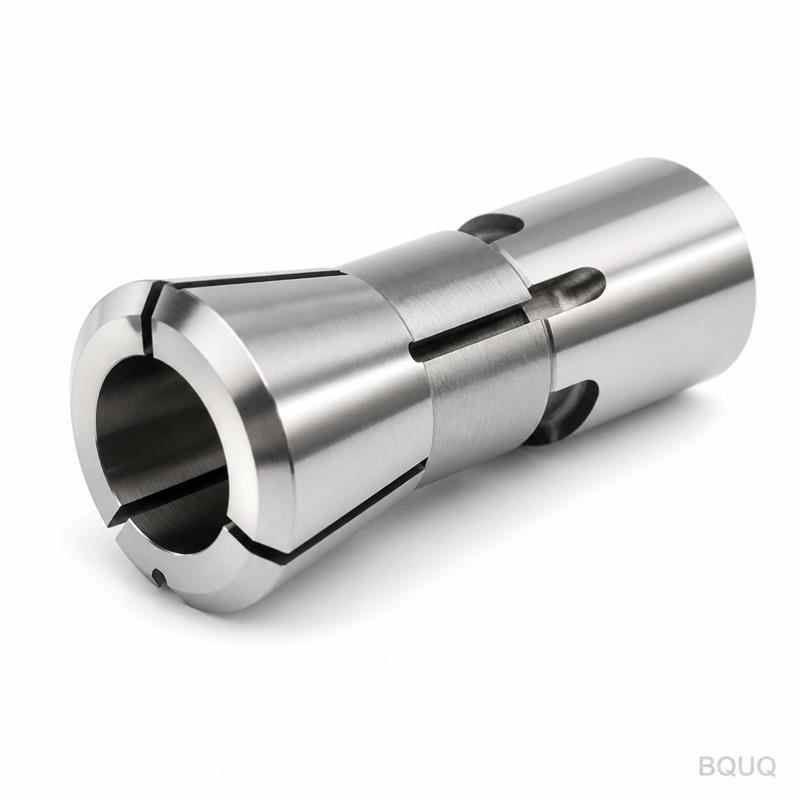

Круглые цанги имеют полностью цилиндрическую внутреннюю поверхность захвата без насечек, канавок или разгрузочных прорезей, в отличие от квадратных или шестигранных цанг, предназначенных для фасонного проката. Отсутствие внутренних элементов означает, что цанга контактирует с прутком по всей окружности на 360 градусов, что обеспечивает равномерное распределение усилия зажима и предотвращает локальную концентрацию напряжений, способную деформировать тонкостенные детали. Для токарных автоматов такой полный контакт по окружности обеспечивает превосходную жёсткость захвата, позволяя достигать подачи 0,15 мм/об на нержавеющей стали при сохранении шероховатости поверхности Ra 0,8 мкм или лучше. Геометрия круглого отверстия также упрощает загрузку прутка, так как цилиндрическая входная фаска (обычно 30 градусов) плавно направляет материал, сокращая время загрузки на 15–20 процентов по сравнению с много кулачковыми патронами.
Какие допуски могут обеспечить круглые цанги в производстве?
В производственных условиях BQUQ круглые цанги стабильно обеспечивают концентричность заготовки в пределах 0,008 мм TIR (показатель суммарного биения) в зоне захвата, а наиболее точные шлифованные цанги достигают 0,005 мм. Допуск на диаметр захвата для стандартной круглой цанги обычно составляет +0,000 мм до -0,005 мм, что означает, что цанга немного меньше номинального диаметра прутка для обеспечения надёжного захвата. Например, круглая цанга на 20,00 мм будет иметь фактический диаметр отверстия 19,995 мм, создавая контролируемую посадку с натягом, которая предотвращает вытягивание прутка при тяжёлых нагрузках резания. Термическая стабильность также является фактором: закалённые цанги сохраняют эти допуски при рабочей температуре до 150 градусов Цельсия, свыше которой тепловое расширение может добавить 0,002 мм радиального роста на каждые 10 градусов Цельсия.
Какие материалы лучше всего подходят для зажима круглыми цангами?
Круглые цанги отлично работают с круглым прутком из алюминиевых сплавов (6061-T6, 7075-T6), латуни улучшенной обрабатываемости (C36000), углеродистых сталей (12L14, 1215) и нержавеющих сталей (303, 304), которые в совокупности составляют более 85 процентов мирового производства на токарных автоматах. Наиболее важным свойством материала является предел текучести по отношению к твёрдости: материалы с твёрдостью по Бринеллю ниже 200 HB (алюминий, латунь, мягкая сталь) захватываются без повреждения поверхности, в то время как более твёрдые материалы выше 300 HB (термообработанные стали, титан) могут потребовать шлифованных отверстий с шероховатостью поверхности Ra 0,2 мкм для предотвращения концентраторов напряжений. Для материалов с плохим дроблением стружки, таких как нержавеющая сталь 304, равномерный захват круглой цанги позволяет использовать более высокие скорости резания (до 120 м/мин) без наклёпа в зоне контакта цанги, который в противном случае привёл бы к преждевременному износу и браку.
Сколько стоит оснастка с круглыми цангами и как долго она служит?
Стандартная круглая цанга для токарного автомата (например, на 16 мм или 20 мм) обычно стоит от 45 до 180 долларов США, при этом прецизионно шлифованные версии от таких производителей, как Hardinge или Schaublin, находятся в верхнем ценовом диапазоне. Срок службы круглой цанги зависит от количества циклов открытия-закрытия: закалённая и шлифованная цанга (62–64 HRC) выдерживает от 500 000 до 1 000 000 циклов, прежде чем износ отверстия превысит 0,010 мм, что является обычным порогом замены. При производительности 30 деталей в минуту это составляет примерно от 300 до 550 производственных часов на одну цангу до необходимости восстановления, при этом услуги по перешлифовке стоят от 25 до 40 процентов от цены новой цанги. Для типичного токарного автомата, работающего в три смены, годовые расходы на цанги составляют приблизительно от 1 200 до 2 500 долларов США, что составляет менее 3 процентов от общих затрат на оснастку, но напрямую влияет на качество деталей.
Почему выбор размера отверстия цанги влияет на время цикла и процент брака?
Выбор правильного размера отверстия круглой цанги напрямую влияет на время цикла, поскольку завышенное отверстие вызывает проскальзывание прутка, требуя снижения подачи для предотвращения отжима, в то время как заниженное отверстие увеличивает усилие зажима, но может вызвать задиры на прутке и заклинивание при подаче. Производственные данные BQUQ показывают, что использование цанги с диаметром отверстия на 0,05 мм больше диаметра прутка увеличивает процент брака на 4,2 процента из-за ухода концентричности и снижает допустимую скорость шпинделя на 20 процентов для предотвращения вибрации. И наоборот, отверстие цанги на 0,02 мм меньше диаметра прутка увеличивает усилие зажима примерно на 30 процентов, но добавляет 0,5 секунды к циклу на загрузку прутка из-за трения, что при 10 000 деталей в месяц приводит к потере 83 минут производственного времени. Оптимальная практика — использовать отверстие цанги, подобранное в пределах +0,000 до -0,010 мм от фактического диаметра прутка, измеренного микрометром в точке использования.
Как следует обслуживать круглые цанги для стабильной работы?
Круглые цанги требуют ежедневной очистки и еженедельной смазки для поддержания заявленных допусков, так как остатки СОЖ и металлическая пыль накапливаются в отверстии и снижают усилие зажима до 15 процентов. Рекомендуемая процедура обслуживания включает продувку отверстия сжатым воздухом (6 бар) после каждой смены, нанесение тонкого слоя низковязкого шпиндельного масла (ISO VG 10) на наружный конус цанги и проверку диаметра отверстия калибром-пробкой каждые 500 производственных часов. Когда износ отверстия превышает 0,010 мм, цангу следует снять и перешлифовать, но это возможно только в том случае, если цанга имеет припуск на шлифование не менее 0,25 мм по диаметру отверстия. В BQUQ мы применяем систему цветовой маркировки: зелёный — для новых цанг, жёлтый — для цанг с 300 000 до 700 000 циклов, и красный — для цанг, требующих немедленного восстановления, что позволило сократить простои, связанные с цангами, на 38 процентов.
| Размер отверстия цанги (мм) | Типичная цена (USD) | Срок службы (циклов открытия-закрытия) | Достижимое биение (мм TIR) | Рекомендуемая макс. скорость шпинделя (об/мин) |
| 10.00 | 55 | 700,000 | 0.005 | 10,000 |
| 16.00 | 85 | 600,000 | 0.008 | 8,000 |
| 20.00 | 120 | 550,000 | 0.008 | 6,500 |
| 25.00 | 165 | 500,000 | 0.010 | 5,000 |
| 32.00 | 210 | 450,000 | 0.013 | 3,500 |
Когда круглые цанги следует заменять вместо перешлифовки?
Круглые цанги следует заменять вместо перешлифовки, когда общее уменьшение диаметра отверстия превышает 0,25 мм, когда на наружной поверхности конуса появляются задиры или царапины, или когда цанга прошла более двух операций перешлифовки. Перешлифовка восстанавливает геометрию отверстия, но также уменьшает толщину стенки цанги, что снижает её радиальную жёсткость и делает её более восприимчивой к упругой деформации при высоких усилиях зажима. Например, цанга на 20 мм с номинальной толщиной стенки 4,0 мм теряет примерно 8 процентов жёсткости захвата после первой перешлифовки (снято 0,125 мм с диаметра) и 15 процентов после второй перешлифовки. Если цанга имеет признаки теплового обесцвечивания (синий или коричневый оттенок выше 200 градусов Цельсия), замена обязательна, так как твёрдость упадёт ниже 55 HRC, что делает дальнейшее использование небезопасным как для заготовки, так и для шпинделя.
Каковы распространённые виды отказов круглых цанг и как их предотвратить?
Три наиболее распространённых вида отказов круглых цанг — это износ отверстия, фреттинг-износ конуса и растрескивание пазов, каждый из которых имеет свои причины и стратегии предотвращения. Износ отверстия возникает из-за абразивного контакта с прутком и предотвращается обеспечением чистоты прутка и отсутствия окалины, а также нанесением лёгкого режущего масла на поверхность прутка перед подачей. Фреттинг-износ конуса, проявляющийся в виде тусклого серого налёта на наружном конусе цанги под 30 градусов, вызван микроперемещениями между цангой и шпинделем при вибрации и устраняется правильной смазкой и затяжкой тяги в соответствии со спецификацией производителя (обычно 20–30 Нм). Растрескивание пазов, которое зарождается у основания пазов цанги, является усталостным разрушением, вызванным чрезмерным усилием зажима или превышением скорости шпинделя; предотвращение требует расчёта правильного усилия зажима для предела текучести материала и никогда не превышения номинальной максимальной скорости вращения цанги, которая для стандартных круглых цанг составляет 80 процентов от максимальной номинальной скорости шпинделя.
Можно ли изготовить круглые цанги по индивидуальному заказу для нестандартного прутка?
Да, круглые цанги могут быть изготовлены по индивидуальному заказу для нестандартных диаметров прутка, включая метрические размеры с шагом 0,5 мм и дюймовые размеры с шагом 1/64 дюйма, с типичным сроком изготовления от 5 до 7 рабочих дней. Индивидуальное изготовление включает растачивание цанги до точного диаметра на станке с ЧПУ для внутреннего шлифования, с последующей термообработкой и финишным шлифованием для достижения требуемого допуска +0,000 до -0,005 мм. Для очень малых диаметров (ниже 3 мм) или больших диаметров (выше 50 мм) для индивидуальных цанг может потребоваться специальная заготовка с изменённой геометрией пазов для предотвращения обжатия, что увеличивает стоимость на 30–50 процентов. В BQUQ мы регулярно производим круглые цанги по индивидуальному заказу для клиентов, работающих с метрическим прутком на станках с дюймовой системой, и рекомендуем предоставлять образец фактического прутка вместе с заказом, чтобы отверстие было подобрано под реальный диаметр материала, а не только под номинальную спецификацию.
Каковы наилучшие методы установки круглых цанг в токарных автоматах?
Наилучшая практика установки круглой цанги заключается в очистке как конуса цанги, так и конуса шпинделя безворсовой тканью, нанесении тонкого слоя дисульфидмолибденовой смазки на сопрягаемые поверхности, а затем вставке цанги с лёгким вращательным движением для обеспечения полной посадки. Тягу следует затягивать поэтапно в три стадии: сначала до 50 процентов полного крутящего момента, затем до 75 процентов и, наконец, до 100 процентов, при этом каждый раз проворачивая шпиндель вручную для проверки отсутствия заеданий. После установки выполните тестовый цикл с отрезком прутка и измерьте биение индикатором на торце цанги; если биение превышает 0,013 мм TIR, цангу следует снять, повернуть на 180 градусов и установить заново для устранения несоосности конусов. Для высокопроизводительных серий мы рекомендуем затягивать тягу до калиброванного значения и каждый раз использовать динамометрический ключ, так как перетяжка всего на 10 процентов может сократить срок службы цанги на 30 процентов.
Как часто следует проверять круглые цанги?
Круглые цанги следует визуально осматривать в начале каждой смены и проводить размерный контроль калибром-пробкой каждые 500 производственных часов или 30 дней, в зависимости от того, что наступит раньше. Размерный контроль должен включать измерение диаметра отверстия в трёх точках (передней, средней, задней) для выявления конусности или раструба, что указывает на неравномерное усилие зажима или износ компонентов тяги. Если любое измерение отклоняется более чем на 0,008 мм от номинального значения, цангу следует снять с эксплуатации и либо перешлифовать, либо заменить.
В чём разница между круглой цангой и ступенчатой цангой?
Круглая цанга имеет непрерывное цилиндрическое отверстие, которое захватывает пруток по всей длине, в то время как ступенчатая цанга имеет ступенчатое отверстие с участком меньшего диаметра, который захватывает только часть заготовки, обычно используется для захвата за ранее обработанный диаметр. Ступенчатые цанги используются для вторичных операций, когда деталь имеет уступ или уменьшенное сечение, но они обеспечивают меньшую площадь захвата и, следовательно, меньший крутящий момент. Для основной прутковой работы на токарных автоматах круглые цанги предпочтительны, поскольку они обеспечивают максимальную площадь захвата и наибольшее сопротивление отжиму прутка под действием осевых сил резания.
Могут ли круглые цанги удерживать шестигранный или квадратный пруток?
Нет, круглые цанги предназначены исключительно для круглого прутка и не смогут должным образом захватить шестигранный или квадратный прокат, так как цилиндрическое отверстие будет контактировать только с углами фасонного прутка, вызывая проскальзывание и деформацию детали. Для фасонного прутка необходимо использовать шестигранные или квадратные цанги, которые имеют соответствующую форму отверстия с насечками или разгрузками для размещения углов. Попытка использовать круглую цангу с фасонным прокатом приведёт к немедленному браку деталей и потенциальному повреждению цанги и шпинделя.
Как скорость шпинделя влияет на работу круглой цанги?
Скорость шпинделя напрямую влияет на работу круглой цанги через центробежную силу, которая вызывает расширение цанги наружу и снижение усилия зажима на высоких оборотах. Критический порог скорости для большинства круглых цанг составляет приблизительно 6 000 об/мин, выше которого усилие зажима может снизиться до 25 процентов, что требует компенсирующего увеличения давления тяги. Для высокоскоростной обработки выше 8 000 об/мин мы рекомендуем использовать балансированные цанги с уменьшенной массой в зоне захвата, которые доступны по специальному заказу с надбавкой к цене 15–20 процентов.
Каково максимальное усилие зажима стандартной круглой цанги?
Максимальное усилие зажима стандартной круглой цанги зависит от её размера, но для цанги на 20 мм с конусом 30 градусов теоретическое максимальное радиальное усилие зажима составляет приблизительно 18 000 Н при максимальной номинальной тяге (обычно 30 кН). Однако практическое безопасное усилие зажима ограничено пределом текучести материала прутка; для алюминия максимальное безопасное усилие зажима составляет около 8 000 Н во избежание вдавливания поверхности, в то время как для закалённой стали оно может достигать 15 000 Н. Превышение безопасного усилия зажима вызовет необратимую деформацию прутка и снизит точность захвата цанги.
Как следует хранить круглые цанги, когда они не используются?
Круглые цанги следует хранить в чистом, сухом месте, желательно в герметичном пластиковом контейнере с осушителем, и покрывать тонким слоем антикоррозионного масла. Никогда не складывайте цанги непосредственно друг на друга без защитных прокладок, так как это может вызвать зазубрины и заусенцы на прецизионных шлифованных поверхностях. Перед хранением убедитесь, что отверстие чистое и свободно от стружки, и нанесите лёгкий слой масла как на отверстие, так и на поверхности конуса; это предотвратит коррозию и обеспечит готовность цанги к немедленному использованию при необходимости.
Для инженеров, стремящихся к максимальной производительности токарных автоматов, точный выбор и обслуживание круглых цанг является обязательным условием. Наша команда в BQUQ имеет 20-летний опыт в области прецизионной зажимной оснастки для станков с ЧПУ и токарных автоматов, и мы можем помочь вам подобрать правильную цангу для ваших конкретных требований по материалу, допускам и объёму производства. Свяжитесь с нами сегодня для получения 12-часового предложения по индивидуальным круглым цангам или консультации по подбору стандартных цанг по электронной почте: sc@bquq.com, WhatsApp: +86 13713157787, или посетите www.bquq.com.
