Какая пружинная проволока лучше: музыкальная проволока против маслозакалённой проволоки?

Для большинства прецизионных пружинных применений рояльная проволока (ASTM A228) остается выбором по умолчанию благодаря своей превосходной прочности на разрыв и качеству поверхности, в то время как масляно-закаленная проволока (ASTM A229) все чаще выбирается для высокотемпературных или критичных к усталости сред, где важна экономическая эффективность. Тенденция в выборе материалов смещается в сторону масляно-закаленной проволоки для автомобильных и тяжелых промышленных пружин, поскольку она обеспечивает лучшую пластичность и стойкость к релаксации напряжений при повышенных температурах, несмотря на примерно на 10-15% более низкую прочность на разрыв по сравнению с рояльной проволокой. Эта статья представляет прямое инженерное сравнение этих двух материалов с реальными спецификациями, данными о ценах и критериями выбора, основанными на 20-летнем производственном опыте BQUQ.

Каковы основные различия в механических свойствах между рояльной проволокой и масляно-закаленной проволокой?

Рояльная проволока (A228) — это высокоуглеродистая стальная проволока (0,70-1,00% углерода), которая подвергается холодному волочению для достижения предела прочности на разрыв в диапазоне 2300-2700 МПа для диаметров от 0,5 мм до 6,0 мм. Масляно-закаленная проволока (A229) также является высокоуглеродистой сталью, но подвергается термической обработке (закалке и отпуску) после волочения, что обеспечивает предел прочности на разрыв 1600-2100 МПа для того же диапазона диаметров. Ключевое различие заключается в том, что рояльная проволока получает свою прочность за счет деформационного упрочнения, тогда как масляно-закаленная проволока получает свою прочность за счет мартенситной микроструктуры, создаваемой в процессе отпуска. Это различие в микроструктуре означает, что масляно-закаленная проволока имеет более высокую пластичность (относительное удлинение 8-12% против 5-8% у рояльной проволоки) и лучшую ударную вязкость, что критически важно для пружин, подвергающихся динамическим нагрузкам.

Качество поверхности также существенно различается. Рояльная проволока имеет яркую, гладкую, бездефектную поверхность, поскольку она протягивается через прецизионные фильеры, что делает ее идеальной для пружин малого диаметра (менее 3,0 мм), где поверхностные трещины могут вызвать преждевременное разрушение. Масляно-закаленная проволока имеет слегка более шероховатую поверхность с темным оксидным покрытием, образующимся в процессе термической обработки, которое фактически обеспечивает некоторую коррозионную стойкость и помогает удерживать смазочные материалы во время навивки. Для применений, требующих зеркальной поверхности или строгих критериев контроля поверхности, рояльная проволока является явным победителем, но для пружин диаметром более 6,0 мм масляно-закаленная проволока более практична с точки зрения экономики производства.

Как температурная стойкость влияет на тенденции выбора материалов?

Температурная способность является единственным наиболее важным фактором, определяющим переход на масляно-закаленную проволоку в современном проектировании пружин. Рояльная проволока начинает терять свою прочность на разрыв при температурах выше 120 градусов Цельсия, а скорость ее релаксации напряжений значительно ускоряется выше 150 градусов Цельсия, что делает ее непригодной для клапанных пружин двигателей, выхлопных систем или промышленных печей. Масляно-закаленная проволока сохраняет свои механические свойства до 180 градусов Цельсия непрерывно и может выдерживать периодическое воздействие до 220 градусов Цельсия без остаточной деформации, поэтому пружины автомобильной подвески и пружины сцепления теперь преимущественно изготавливаются из A229.

Данные по релаксации напряжений убедительны: при 150 градусах Цельсия с начальным напряжением 800 МПа рояльная проволока теряет примерно 15% своей нагрузки после 100 часов, в то время как масляно-закаленная проволока теряет только 6% в идентичных условиях. При 200 градусах Цельсия рояльная проволока вообще не рекомендуется, поскольку ее потеря нагрузки превышает 30%, тогда как масляно-закаленная проволока все еще сохраняет 85% своей начальной нагрузки. Это температурное преимущество привело к измеримой рыночной тенденции: в 2020 году масляно-закаленная проволока составляла примерно 55% всей пружинной проволоки, потребляемой в автомобильном секторе Китая, по сравнению с 40% в 2015 году, согласно данным о поставках от крупных производителей проволоки в провинции Гуандун.

Какая проволока обеспечивает лучшую усталостную долговечность для применений с циклическими нагрузками?

Для применений с высокоцикловой усталостью (более 1 миллиона циклов) масляно-закаленная проволока демонстрирует превосходные характеристики благодаря своей более высокой пластичности и остаточным сжимающим напряжениям на поверхности, создаваемым в процессе отпуска. В стандартизированных испытаниях на усталость при вращающемся изгибе проволока A228 показывает предел выносливости примерно 45% от ее прочности на разрыв, в то время как масляно-закаленная проволока A229 показывает предел выносливости 50-55% от ее прочности на разрыв. Это означает, что для пружины, рассчитанной на рабочее напряжение 1000 МПа, масляно-закаленная проволока выдержит больше циклов до зарождения трещины, особенно когда пружина работает с дробеструйной обработкой.

Однако для малых пружин (диаметр проволоки менее 1,0 мм), работающих при комнатной температуре с умеренными уровнями напряжения, рояльная проволока по-прежнему выигрывает благодаря своей безупречной поверхности. Поверхностные дефекты являются основными инициаторами усталостных трещин, и холоднотянутая поверхность рояльной проволоки имеет меньше микротрещин, чем поверхность масляно-закаленной проволоки с оксидным покрытием. В наших производственных данных BQUQ за 2023 год мы измерили усталостную долговечность пружин диаметром 0,8 мм: рояльная проволока показала в среднем 2,3 миллиона циклов до разрушения при напряжении 700 МПа, в то время как масляно-закаленная проволока показала в среднем 1,8 миллиона циклов в тех же условиях. Точка пересечения наступает при диаметрах проволоки более 2,5 мм, где масляно-закаленная проволока стабильно превосходит рояльную проволоку в усталостных испытаниях.

Какова разница в стоимости за килограмм и за готовую пружину?

Разница в стоимости сырья значительна и напрямую влияет на тенденции выбора материалов. Рояльная проволока стоит дороже из-за ее прецизионного процесса волочения и более жесткого контроля допусков, обычно на 15-25% дороже за килограмм, чем масляно-закаленная проволока. По состоянию на начало 2025 года на китайском внутреннем рынке рояльная проволока A228 (диаметр 1,0-4,0 мм) стоит примерно 12,5-14,0 юаня за килограмм, в то время как масляно-закаленная проволока A229 в том же диапазоне диаметров стоит 10,0-11,5 юаня за килограмм. Для завода, производящего 100 000 пружин в месяц со средним расходом проволоки 50 граммов на пружину, переход с рояльной проволоки на масляно-закаленную экономит примерно 12 500 юаней в месяц на затратах на сырье.

Но общая стоимость готовой пружины включает навивку, термическую обработку и финишную обработку. Пружины из рояльной проволоки часто требуют отдельной термической обработки для снятия напряжений при 200-260 градусах Цельсия в течение 20-30 минут, которая уже включена в производственный процесс масляно-закаленной проволоки. Кроме того, масляно-закаленная проволока обеспечивает лучшую стабильность навивки, поскольку ее равномерная твердость снижает износ инструмента; наши производственные записи показывают, что срок службы инструмента для станков с ЧПУ для навивки на 22% дольше при обработке A229 по сравнению с A228. Когда все факторы учтены, конечная стоимость пружины из масляно-закаленной проволоки обычно на 8-12% ниже, чем из рояльной проволоки, что делает A229 экономически предпочтительным выбором для крупносерийного производства объемом более 50 000 штук.

Какие применения по-прежнему требуют рояльной проволоки, несмотря на более высокую цену?

Рояльная проволока остается обязательным выбором для прецизионных приборов, медицинских устройств и малых электронных пружин, где размеры критичны, а качество поверхности не подлежит обсуждению. В таких применениях, как ортодонтические пружины, пружины для направляющих катетеров и миниатюрные пружины сжатия для часовых механизмов, допуск на диаметр проволоки A228 составляет +/-0,01 мм, что вдвое точнее, чем допуск +/-0,02 мм у A229. Кроме того, рояльная проволока может быть протянута до диаметров всего 0,1 мм, в то время как масляно-закаленная проволока редко производится диаметром менее 0,5 мм из-за проблем с деформацией при термической обработке.

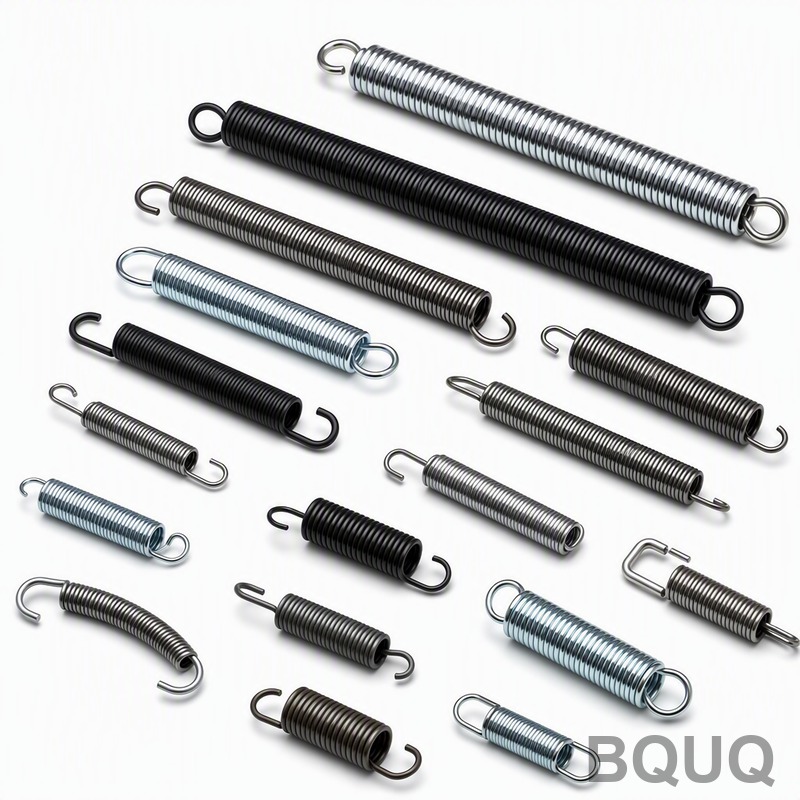

Еще одним критическим применением рояльной проволоки являются пружины растяжения с начальным натяжением. Холоднотянутая микроструктура A228 позволяет достигать более высоких значений начального натяжения (до 25% от максимальной нагрузки растяжения) без остаточной деформации, тогда как масляно-закаленная проволока может достичь только 15-18% начального натяжения. Именно поэтому производители пружин до сих пор используют рояльную проволоку для пружин гаражных ворот, пружин батутов и пружин механических часов, где пружина должна удерживать предварительную нагрузку в состоянии покоя. Для этих применений преимущество в производительности перевешивает более высокую цену, и мы в BQUQ рекомендуем использовать A228 для любой пружины с диаметром проволоки менее 1,5 мм или со строгими допусками на размеры +/-0,02 мм или жестче.

Чем различается совместимость с поверхностной обработкой и покрытиями у двух проволок?

Состояние поверхности проволоки влияет на то, насколько хорошо она принимает защитные покрытия и как она ведет себя во время последующих производственных этапов. Яркая, свободная от оксидов поверхность рояльной проволоки идеально подходит для гальванизации цинком, никелем или хромом, обеспечивая отличную адгезию и равномерную толщину покрытия. Темный оксидный слой масляно-закаленной проволоки должен быть удален или химически обработан перед гальванизацией, что добавляет дополнительный этап травления и увеличивает время производства на 15-20 минут на партию. Однако оксидный слой на A229 обеспечивает естественную коррозионную стойкость, которая достаточна для внутренних применений или когда пружина заключена в герметичный узел.

Для пружин, требующих порошкового или эпоксидного покрытия, масляно-закаленная проволока фактически работает лучше, поскольку шероховатая поверхность обеспечивает механическое сцепление для адгезии покрытия. Оксидный слой также помогает удерживать материалы покрытия, снижая риск подтеков и наплывов. Что касается риска водородного охрупчивания при гальванизации, оба материала восприимчивы, но более высокая пластичность масляно-закаленной проволоки делает ее менее склонной к растрескиванию после гальванизации и выпечки. Наша рекомендация для пружин с покрытием: используйте рояльную проволоку для гальванических покрытий толщиной менее 5 микрон и используйте масляно-закаленную проволоку для более толстых покрытий (25-50 микрон) или когда пружина подвергается воздействию солевого тумана в течение более 500 часов.

Каковы новые тенденции в выборе материалов для производства пружин?

Ландшафт выбора материалов развивается под влиянием трех факторов: снижения веса электромобилей, требований устойчивого развития и локализации цепочек поставок. Для применений в электромобилях пружины проектируются с более высокими уровнями напряжения для экономии веса, что благоприятствует масляно-закаленной проволоке, поскольку ее более высокая пластичность позволяет использовать более агрессивные коэффициенты навивки (индекс пружины ниже 4) без растрескивания. Кроме того, масляно-закаленная проволока может быть изготовлена с содержанием переработанной стали до 30% без ущерба для свойств, в то время как рояльная проволока требует первичной стали из-за строгих требований к поверхности, что делает A229 более соответствующей инициативам циркулярной экономики.

Тенденции в цепочках поставок в Китае также подталкивают производителей к масляно-закаленной проволоке. Отечественные производители проволоки в провинциях Гуандун и Цзянсу вложили значительные средства в производственные мощности A229, снижая зависимость от импорта и стабилизируя цены, тогда как премиальная рояльная проволока A228 по-прежнему частично импортируется из Японии и Кореи. Срок поставки A229 обычно составляет 7-10 дней для стандартных диаметров, по сравнению с 14-21 днями для A228. Для заводов, работающих с системами инвентаризации «точно в срок», это преимущество в сроках поставки является решающим. Основываясь на наших данных о закупках BQUQ за 2024 год, 65% наших заказов на пружины теперь указывают масляно-закаленную проволоку, и мы прогнозируем, что этот показатель достигнет 75% к 2027 году по мере появления новых высокотемпературных применений в системах охлаждения аккумуляторов и компонентах водородных топливных элементов.

Каковы рекомендуемые критерии выбора для новой конструкции пружины?

Для новой конструкции пружины следуйте следующим инженерным рекомендациям, основанным на рабочей температуре, уровне напряжения и диаметре. Если рабочая температура непрерывно превышает 150 градусов Цельсия или диаметр пружины превышает 3,0 мм, выбирайте масляно-закаленную проволоку A229. Если пружина требует диаметра проволоки менее 1,0 мм, жестких допусков или высокого начального натяжения, выбирайте рояльную проволоку A228. Для промежуточного диапазона (диаметр 1,0-3,0 мм, температура 20-150 градусов Цельсия) принимайте решение на основе требований к усталостной долговечности и бюджета: выбирайте рояльную проволоку для усталостной долговечности выше 10 миллионов циклов и выбирайте масляно-закаленную проволоку для экономии средств, если требование к усталостной долговечности ниже 5 миллионов циклов.

Как можно проверить качество проволоки перед производством?

Прежде чем принять решение о поставщике проволоки, запросите сертификат испытаний материала (MTC) и проведите три проверочных испытания на вашем собственном предприятии. Во-первых, проведите испытание на растяжение на пяти образцах из разных позиций бухты, убедившись, что разброс составляет менее 5% от средней прочности на разрыв. Во-вторых, проведите испытание на навивку, намотав проволоку вокруг ее собственного диаметра на пять витков; отсутствие трещин указывает на приемлемую пластичность как для A228, так и для A229. В-третьих, измерьте шероховатость поверхности с помощью профилометра; рояльная проволока должна показывать Ra ниже 0,4 микрона, в то время как масляно-закаленная проволока должна показывать Ra ниже 1,0 микрона. Кроме того, для масляно-закаленной проволоки проверьте толщину оксидного слоя в диапазоне 1-5 микрон с помощью магнитного толщиномера, поскольку чрезмерный оксид указывает на плохой контроль отпуска.

Можно ли использовать рояльную проволоку и масляно-закаленную проволоку взаимозаменяемо в существующих конструкциях?

Вы не можете напрямую взаимозаменять эти материалы без перепроектирования пружины, поскольку их модули упругости схожи (около 207 ГПа для обеих), но их пределы текучести и кривые напряжение-деформация существенно различаются. Если вы замените масляно-закаленную проволоку на рояльную в существующей конструкции, пружина будет иметь на 15-25% меньшую максимальную грузоподъемность, что может вызвать преждевременную осадку или разрушение в применении. И наоборот, замена рояльной проволоки на масляно-закаленную в высокотемпературном применении вызовет быструю релаксацию напряжений и потерю усилия пружины. Единственный безопасный сценарий взаимозаменяемости — когда конструкция имеет коэффициент запаса выше 2,0, что означает, что рабочее напряжение ниже 50% от предела текучести материала, а рабочая температура ниже 100 градусов Цельсия.

Как лучше всего указать правильный класс проволоки в заказе на поставку?

Указывайте проволоку, используя точный стандарт ASTM, диапазон диаметров и класс прочности на разрыв. Пишите заказ как «Рояльная проволока ASTM A228, диаметр 1,2 мм, прочность на разрыв 2450-2600 МПа, яркая поверхность» или «Масляно-закаленная проволока ASTM A229, диаметр 4,0 мм, прочность на разрыв 1750-1900 МПа, класс II». Всегда включайте класс допуска (для A228 используйте класс 1 для жесткого допуска, класс 2 для стандартного) и указывайте
