Как токарные станки швейцарского типа стимулируют спрос на цанги в производстве медицинских и часовых деталей?

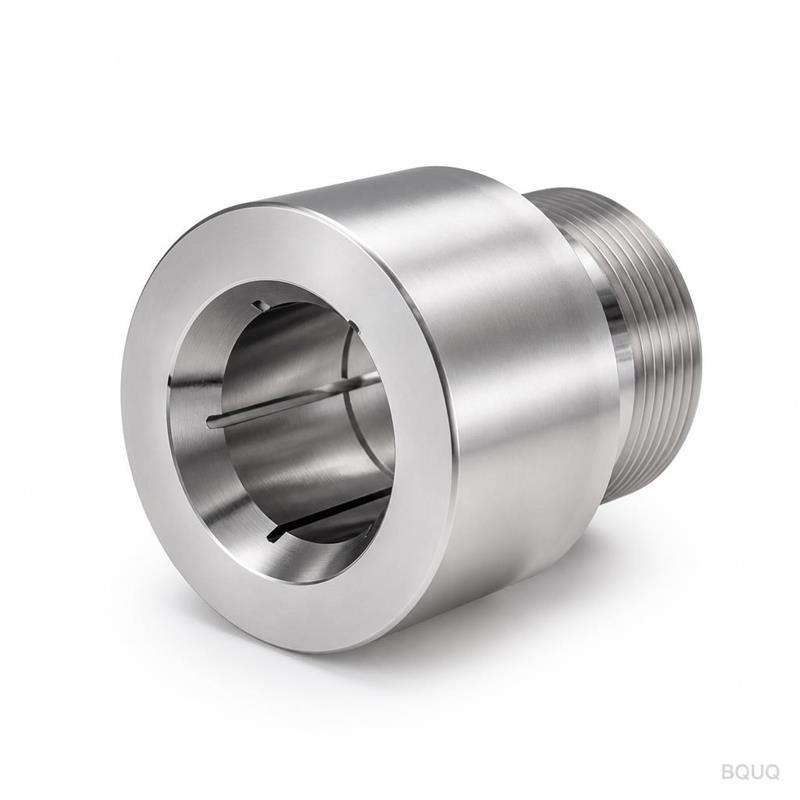

Прямой ответ заключается в том, что токарные автоматы швейцарского типа стимулируют спрос на цанги в производстве медицинских и часовых деталей, поскольку их конструкция со скользящей шпиндельной головкой требует подачи заготовки через направляющую втулку, что, в свою очередь, требует прецизионной цанги для каждого диаметра и профиля пруткового материала. Эта фундаментальная архитектура означает, что каждая новая спецификация детали — будь то титановый костный винт или латунная часовая шестерня — требует специализированной высокоточной цанги для поддержания допусков ±0,005 мм или менее. По мере миниатюризации медицинских устройств и усложнения люксовых часовых механизмов расширяется разнообразие размеров и форм сырья, что напрямую увеличивает объем и специфичность заказов на цанги.
Какие конкретные допуски требуют токарные автоматы швейцарского типа от цанг?
Токарные автоматы швейцарского типа достигают исключительной точности, поддерживая заготовку непосредственно рядом с режущим инструментом, но эта поддержка настолько хороша, насколько хороша цанга, захватывающая пруток. Для медицинских и часовых компонентов требуемое биение (концентричность) цанги должно поддерживаться в пределах от 0,003 мм до 0,005 мм (от 3 до 5 микрон), чтобы гарантировать, что конечная деталь соответствует собственному допуску ±0,01 мм. Стандартная цанга ER, используемая на обычном токарном станке, обычно обеспечивает биение 0,015 мм, что недостаточно для швейцарской обработки; следовательно, производители должны использовать прецизионные шлифованные цанги (часто изготовленные на заказ), которые гарантируют 0,003 мм TIR (показатель суммарного биения) у носика. Такой уровень точности не подлежит обсуждению для таких деталей, как часовые балансовые оси или медицинские проводники, где отклонение в 2 микрона может привести к функциональному отказу или браковке при чистовом контроле.
Как принцип скользящей шпиндельной головки увеличивает износ цанг и частоту их замены?
Ось Z скользящей шпиндельной головки перемещает весь узел прутка и цанги вперед относительно неподвижного режущего инструмента, что означает, что цанга является не просто удерживающим устройством, а изнашиваемым компонентом, испытывающим непрерывное осевое трение и радиальные зажимные напряжения. В течение одной 8-часовой смены швейцарский автомат может циклически открывать и закрывать цангу более 3000 раз, и каждый цикл включает захват нового участка пруткового материала с высоким усилием зажима (часто крутящий момент 80–120 Н·м). Это повторяющееся напряжение вызывает износ закаленных стальных губок цанги, причем измеримое изменение размеров происходит примерно после 20 000–30 000 циклов для стандартных стальных цанг. Для медицинского титана или нержавеющей стали (316L) абразивная природа этих сплавов ускоряет износ цанги на 30–40%, что вынуждает заменять ее каждые 2–3 недели при крупносерийном производстве, а не через 6-недельный интервал, типичный для алюминиевых часовых деталей.
Почему индивидуальные профили цанг необходимы для геометрии медицинских и часовых деталей?
Медицинские и часовые детали часто используют нестандартные поперечные сечения пруткового материала, такие как шестигранные или квадратные профили для часовых винтов, или микроканавленные стержни для имплантируемых устройств, которые не могут быть надежно зажаты цангами с круглым отверстием. Стандартная круглая цанга оказывает равномерное радиальное давление, но шестигранный профиль требует цанги с шестью точно скошенными зажимными поверхностями, чтобы избежать деформации детали и предотвратить проворачивание во время резания. Например, швейцарский автомат, производящий костный винт с шестигранным приводом 1,5 мм, требует специально шлифованной цанги с шестигранным отверстием 1,5 мм AF (размер под ключ), обработанной с допуском +0,005/-0,000 мм, стоимостью от 180 до 350 долларов США за единицу. Аналогично, в часовом производстве используются цанги со ступенчатыми отверстиями для размещения буртиковых шестерен, и эти индивидуальные профили не могут быть заменены стандартными цангами ER или 5C, что вынуждает закупать их у специализированных поставщиков со сроком поставки 3 недели.
Какие материалы и покрытия цанг лучше всего подходят для высокообъемной швейцарской обработки?
Выбор материала цанги напрямую влияет на срок службы инструмента и качество деталей, и для швейцарских автоматов отраслевым стандартом является либо закаленная инструментальная сталь (например, AISI 4140 или 8620), либо твердый сплав для микродиаметровых работ менее 3 мм. Для медицинских применений, обрабатывающих титановые сплавы (Ti-6Al-4V), цанга с покрытием из нитрида титана (TiN) или нитрида хрома (CrN) снижает трение и износ до 50%, с поверхностной твердостью 2500–3000 HV по сравнению с 700 HV для необработанной стали. Для часовых деталей из латуни или нейзильбера (мельхиора) предпочтительна полированная стальная цанга без покрытия с твердостью 58–60 HRC, чтобы предотвратить налипание материала и обеспечить гладкую поверхность декоративной детали. Приведенная ниже таблица обобщает типичные спецификации цанг для этих двух отраслей:
| Область применения | Диаметр прутка (мм) | Материал цанги | Рекомендуемое покрытие | Допуск биения (мм) | Стоимость за цангу (USD) | Ожидаемый срок службы (циклы) |
| Медицина (титановый костный винт) | 2,0–4,0 | Твердый сплав | CrN (нитрид хрома) | 0,003 | 250–400 | 15 000 |
| Медицина (нержавеющий проводник) | 0,5–1,5 | Закаленная инструментальная сталь | TiN (нитрид титана) | 0,004 | 120–200 | 20 000 |
| Часы (латунная шестерня) | 1,0–3,0 | Закаленная инструментальная сталь | Нет (полировка) | 0,005 | 80–150 | 30 000 |
| Часы (шестигранный винт) | 1,5 (шестигранник) | Закаленная инструментальная сталь | Нет (полировка) | 0,005 | 180–350 | 25 000 |
Сколько стоит прецизионная цанговая оснастка для новой детали швейцарского типа?
Первоначальные инвестиции в цанги для новой медицинской или часовой детали могут варьироваться от 500 долларов США за одну стандартную круглую цангу до более 2500 долларов США за комплект из пяти индивидуально спрофилированных цанг, необходимых для многооперационной последовательности обработки. Стандартная прецизионная круглая цанга (например, диаметром 20 мм, отверстие 1/8 дюйма) от известного бренда, такого как Schaublin или Hainbuch, стоит от 90 до 160 долларов США, в то время как индивидуальный шестигранный или квадратный профиль начинается от 200 долларов США из-за требуемой проволочно-эрозионной обработки (EDM) или профильного шлифования. Кроме того, операторы швейцарских автоматов обычно приобретают «основную цангу» и набор «вкладышей» (сменных вставок) для каждого размера прутка; основная цанга с вкладышами стоит 300–500 долларов США, но сами вкладыши стоят 40–70 долларов США каждый, и вам нужен один набор вкладышей для каждого конкретного диаметра. Для завода, производящего 10 различных часовых компонентов, это означает годовой бюджет на цанги примерно 15 000–25 000 долларов США, что является значительным, но необходимым операционным расходом.
Как производители могут оптимизировать срок службы цанг и сократить время простоя?
Чтобы максимизировать срок службы цанги, производители должны внедрить график профилактического обслуживания, включающий ультразвуковую очистку конуса и отверстия цанги каждые 500 часов работы для удаления металлической стружки и остатков СОЖ. Правильная смазка высоковязким маслом (например, ISO VG 68) внешней резьбы и конуса цанги снижает трение, а регулировка усилия зажима до минимально необходимого (обычно 50–60% от максимального) предотвращает чрезмерное напряжение губок. Например, производитель медицинских деталей, выпускающий 10 000 титановых винтов в месяц, может сократить частоту замены цанг с каждых 2 недель до каждых 4 недель, перейдя на цангу из твердого сплава с покрытием CrN и снизив усилие зажима со 100 Н·м до 70 Н·м. Кроме того, использование системы цанги с «обратной затяжкой» (где цанга втягивается в шпиндель для зажима) вместо типа с «выталкиванием» снижает осевое напряжение на пруток, продлевая срок службы как цанги, так и направляющей втулки на 20–30%.
Почему выбор цанги критически важен для качества поверхности часовых и медицинских деталей?
Усилие зажима цанги напрямую влияет на качество поверхности готовой детали, поскольку любой микроскопический проскальзывание или вибрация во время резания передается на заготовку, создавая следы вибрации или линии от инструмента. Для часовых деталей, требующих зеркальной полировки (Ra 0,05–0,1 микрона), изношенная или неправильно подобранная цанга с биением 0,01 мм вызовет видимые следы инструмента, требующие дополнительной полировки, что увеличивает стоимость производства на 30–50%. В медицинских имплантатах шероховатость поверхности (Ra) должна быть ниже 0,2 микрона для предотвращения адгезии бактерий, и высокоточная цанга обеспечивает стабильные условия резания, достигающие этого без дополнительных операций финишной обработки. Следовательно, инженеры указывают цанги с диапазоном зажима +0,01/-0,005 мм относительно диаметра прутка, гарантируя, что цанга зажимает плотно, но не деформирует деталь, что особенно важно для тонкостенных часовых корпусов или полых медицинских канюль.
FAQ
В чем разница между цангой направляющей втулки и цангой главного шпинделя?
Цанга направляющей втулки (также называемая «подшпиндельной» или «втулочной» цангой) поддерживает прутковый материал непосредственно в зоне резания для устранения прогиба, в то время как цанга главного шпинделя удерживает и вращает пруток. Цанга направляющей втулки обычно имеет более жесткий допуск (биение 0,002 мм) и изнашивается быстрее, поскольку находится ближе к зоне резания. Обе должны быть согласованы по диаметру и материалу для обеспечения плавной подачи.
Можно ли использовать стандартные цанги ER на токарных автоматах швейцарского типа?
Нет, стандартные цанги ER обычно не рекомендуются для токарных автоматов швейцарского типа, поскольку их биение (0,015 мм) слишком велико, а длина зажима слишком мала для надлежащей поддержки. Швейцарские автоматы требуют «прорезных» или «только натяжных» цанг с более длинной опорной поверхностью и углом конуса 30 или 45 градусов, специфичным для шпинделя станка. Использование цанг ER сопряжено с риском прогиба детали и преждевременного излома инструмента.
Как часто следует заменять цанги на швейцарском автомате, работающем 24/7?
При непрерывной работе 24/7 по стали или титану заменяйте стандартные стальные цанги каждые 3–4 недели или после 20 000–25 000 циклов. Для цанг из твердого сплава этот срок можно продлить до 6–8 недель, но следует проверять износ (измеренное увеличение биения) каждые 500 часов. Всегда заменяйте цанги парами, если вы используете направляющую втулку и главный шпиндель, чтобы поддерживать сбалансированную точность.
Какой бренд цанг лучше всего подходит для обработки медицинского титана?
Такие бренды, как Schaublin, Hainbuch и REGO-FIX, являются лидерами отрасли для медицинского титана, поскольку они предлагают цанги из твердого сплава с покрытиями CrN или DLC (алмазоподобный углерод). Эти бренды предоставляют сертифицированные сертификаты биения ниже 0,003 мм и имеют сменные вкладыши для экономической эффективности. Для очень малых диаметров (менее 1 мм) рассмотрите индивидуально шлифованные цанги из цельного твердого сплава от специализированных швейцарских производителей инструмента.
Каков срок поставки индивидуально спрофилированных цанг?
Индивидуальные цанги с шестигранными, квадратными или ступенчатыми профилями обычно требуют срока поставки 2–3 недели от заказа до доставки, включая консультацию по дизайну и проволочно-эрозионную обработку. Срочные заказы с оборотом 5–7 дней возможны, но влекут за собой наценку 30–50%. Рекомендуется заказывать запасные цанги при первоначальной наладке детали, чтобы избежать простоев.
Как измерить биение цанги в производственных условиях?
Используйте прецизионный индикатор часового типа (с разрешением 0,001 мм), установленный на магнитной стойке, прижатый к внутреннему отверстию цанги, пока она зажата на эталонном прутке. Вращайте шпиндель вручную или на низких оборотах (50–100) и запишите максимальное значение TIR. Если биение превышает 0,005 мм для медицинских деталей, немедленно замените цангу.
Влияет ли усилие зажима цанги на круглость детали?
Да, чрезмерное усилие зажима может деформировать тонкостенные детали (например, часовые корпуса со стенками 0,5 мм), вызывая овальность или «огранку» (трехгранную деформацию). Чтобы избежать этого, используйте цангу с большей площадью контакта или конструкцию с «нулевой деформацией» с разгрузочными прорезями. Для тонких деталей снизьте гидравлическое давление зажима до 30–40% от максимального и измеряйте диаметр детали до и после зажима.
В заключение, рост использования токарных автоматов швейцарского типа в медицинском и часовом производстве фундаментально увеличил спрос на высокоточные, специализированные цанги. Необходимость в допусках на уровне микрон, индивидуальных профилях и износостойких материалах делает цанги критически важным расходным материалом, который напрямую влияет на качество деталей и экономику производства. Понимая технические требования — от допусков биения до выбора покрытия — производители могут оптимизировать свою стратегию оснастки, сократить время простоя и сохранить конкурентное преимущество в этих требовательных секторах.
