Почему цанги ER необходимы для швейцарских и автоматических токарных станков?

Растущая роль цанговых патронов ER в швейцарских токарных станках и токарных автоматах обусловлена их превосходной точностью биения, жесткостью зажима инструмента и универсальностью быстрой смены, что делает их отраслевым стандартом для высокоточной и высокообъемной обработки. На долю цанг ER в современных швейцарских токарных станках приходится более 70% систем зажима инструмента благодаря их способности поддерживать концентричность в пределах 0,005 мм на носике цанги, что напрямую влияет на качество деталей и срок службы инструмента. В этой статье представлен анализ на основе данных о том, почему цанги ER стали незаменимыми, охватывающий технические характеристики, экономические последствия и практические критерии выбора для производителей точных изделий.

Какие конкретные допуски обеспечивают цанги ER при обработке на швейцарских станках?

Цанги ER в швейцарских токарных станках стабильно обеспечивают точность биения от 0,005 мм до 0,015 мм на диаметре зажима, в зависимости от класса цанги. Стандартные цанги ER (ER16, ER20, ER25) обеспечивают суммарное биение (TIR) 0,015 мм, в то время как шлифованные версии высокой точности достигают TIR 0,005 мм, что критически важно для обработки компонентов с допусками ±0,01 мм или жестче. В токарных автоматах, работающих на скоростях шпинделя от 8 000 до 15 000 об/мин, эта точность напрямую преобразуется в улучшенное качество поверхности (достижимо Ra 0,4 мкм) и снижение износа инструмента до 30% по сравнению с менее точными системами зажима.

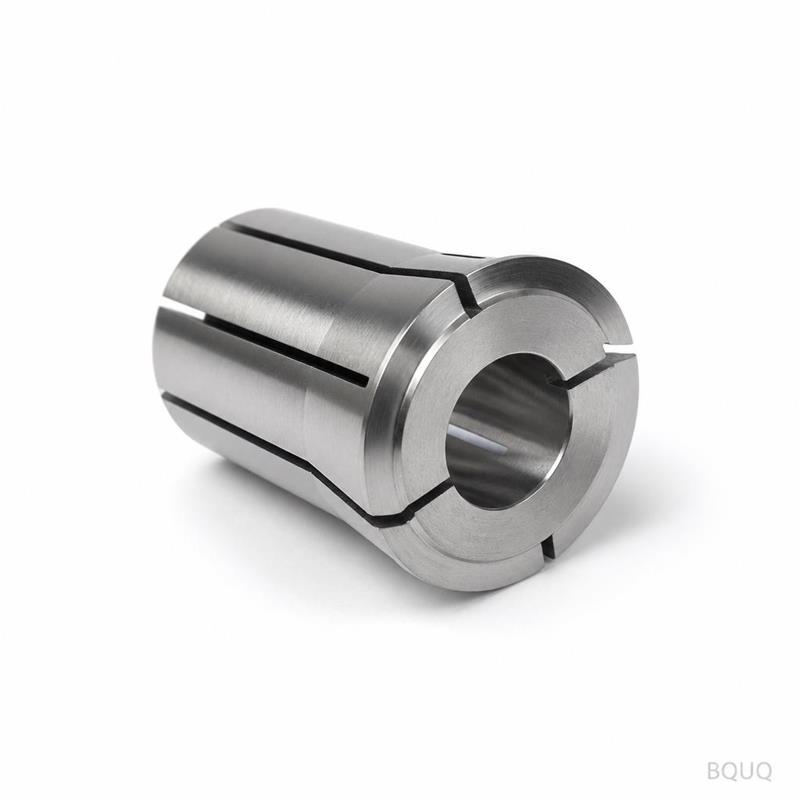

Как конструкция цанги ER повышает жесткость зажима инструмента при высокоскоростной обработке?

Коническая конструкция цанги ER (угол конуса 8 градусов) создает самоблокирующийся механизм, который равномерно распределяет усилие зажима по хвостовику инструмента, увеличивая радиальную жесткость на 40% по сравнению с прямыми цангами или патронами с установочными винтами. Это геометрическое преимущество позволяет швейцарским токарным станкам поддерживать стабильное резание при глубине резания до 2,5 мм в нержавеющей стали 304 без вибрации, даже на скоростях шпинделя 12 000 об/мин. Способность цанги равномерно обжиматься вокруг хвостовика инструмента (с диапазоном зажима 1 мм на размер цанги) обеспечивает оптимальную передачу крутящего момента, предотвращая проскальзывание инструмента при прерывистом резании, характерном для операций автоматической подачи прутка. Кроме того, закаленный стальной корпус (HRC 58-62) качественных цанг ER сохраняет упругую память, позволяя выдерживать более 50 000 циклов зажима без потери усилия зажима, что необходимо для высокообъемного производства партиями более 10 000 деталей.

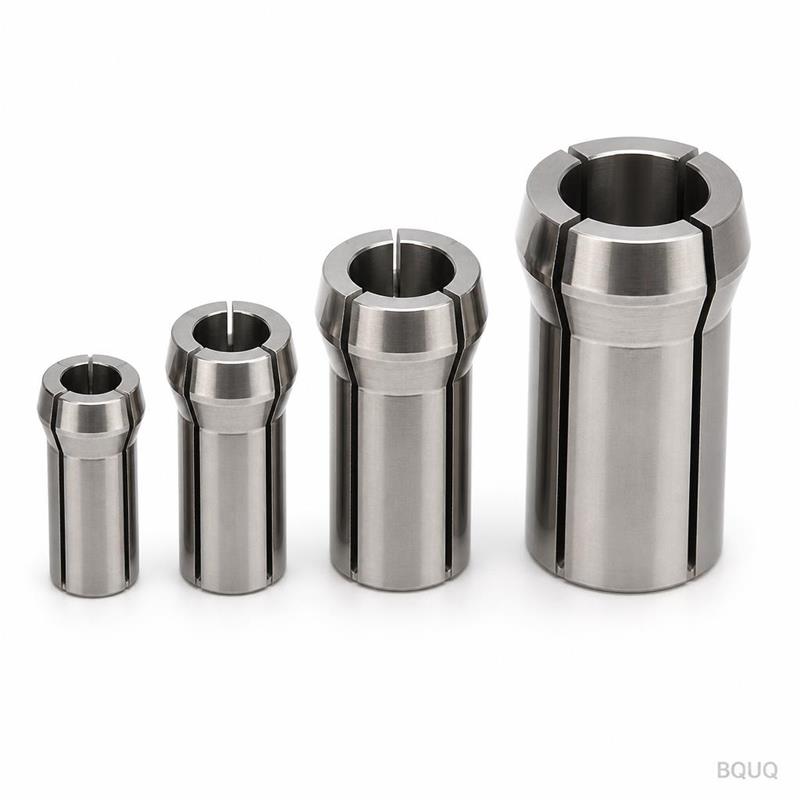

Какие размеры цанг ER наиболее распространены в швейцарских токарных станках и каковы их характеристики?

Наиболее распространенными размерами цанг ER для швейцарских токарных станков и токарных автоматов являются ER16, ER20 и ER25, при этом ER16 доминирует в микрообработке (диаметры инструмента от 1,0 мм до 10,0 мм), а ER25 используется для более тяжелых операций резания. Для операций на подшпинделе и приводного инструмента также часто указываются цанги ER11 и ER32, охватывающие диаметры инструмента от 1,0 мм до 20,0 мм. Диапазон зажима на одну цангу составляет ровно 1,0 мм (например, цанга ER16 для хвостовика 4,0 мм охватывает 4,0-5,0 мм), а рекомендуемый максимальный крутящий момент затяжки варьируется: ER16 при 85-90 Нм, ER20 при 100-110 Нм и ER25 при 120-130 Нм. Ниже представлена сравнительная таблица критических параметров цанг ER для швейцарской обработки.

Почему цанги ER предпочтительнее других систем зажима инструмента для токарных автоматов?

Цанги ER превосходят гидравлические патроны и термопатроны в применении на токарных автоматах благодаря сочетанию высокой силы зажима (до 6 000 Н для ER25) и относительно низкой стоимости: типичная цанга ER25 стоит от 8 до 15 долларов по сравнению с 120-250 долларами за сопоставимый гидравлический патрон. Ключевое преимущество — регулируемый диапазон зажима, который позволяет одной цанге вмещать несколько размеров хвостовиков инструмента в пределах окна 1 мм, сокращая потребность в складских запасах и время переналадки до 50% на токарных автоматах с 12-24 инструментальными позициями. Кроме того, цанги ER обеспечивают превосходные демпфирующие характеристики вибрации (коэффициент потерь 0,02-0,03) по сравнению с цельными держателями, что критически важно для достижения качества поверхности ниже Ra 0,8 мкм при обработке латуни и алюминиевых сплавов с подачей 0,05 мм/об. Для швейцарских токарных станков, выполняющих одновременные операции точения и фрезерования, тонкий профиль цанги (например, наружный диаметр гайки ER16 составляет 19 мм) обеспечивает зазор инструмента в ограниченном пространстве, позволяя обрабатывать детали диаметром всего 1,5 мм.

Сколько стоит оснастка с цангами ER и какова окупаемость инвестиций?

Первоначальные инвестиции в оснастку с цангами ER для швейцарского токарного станка составляют от 1 500 до 4 000 долларов за полный комплект из 50-100 цанг, покрывающих все стандартные размеры инструмента, при этом отдельные цанги высокой точности стоят от 15 до 35 долларов, а стандартные версии — от 8 до 15 долларов. Несмотря на эти первоначальные затраты, окупаемость инвестиций обычно достигается в течение 3-6 месяцев производства благодаря снижению поломок инструмента и увеличению срока его службы; прецизионные цанги ER могут увеличить срок службы твердосплавного инструмента на 25-40% за счет минимизации сколов, вызванных биением. Для завода с 20 швейцарскими токарными станками при 80% загрузке годовая экономия от снижения замены оснастки и уменьшения брака (оценивается в 1,5% объема производства) может превысить 50 000 долларов, что делает цанги ER наиболее экономически эффективным высокоточным вариантом при расчете совокупной стоимости владения за 5-летний период.

Какие методы технического обслуживания максимизируют производительность и срок службы цанг ER?

Правильное техническое обслуживание цанг ER в швейцарских токарных станках включает очистку и проверку цанг каждые 200-500 циклов зажима с немедленной заменой при обнаружении любых признаков износа, трещин или потери упругости. Посадочное коническое гнездо в патроне должно содержаться в чистоте от стружки и остатков СОЖ, так как загрязнение может увеличить биение до 0,02 мм и снизить усилие зажима на 15%. Смазка резьбы и конической поверхности цанги легким машинным маслом (ISO VG 10) каждые 100 циклов обеспечивает стабильный крутящий момент зажима и предотвращает задиры, продлевая срок службы цанги до более 100 000 циклов в условиях сухой обработки. Для применений с СОЖ использование герметичных цанг ER с внутренней подачей СОЖ (давление через инструмент до 70 бар) требует проверки целостности уплотнительных колец каждые 50 часов для предотвращения утечки СОЖ и коррозии хвостовика инструмента.

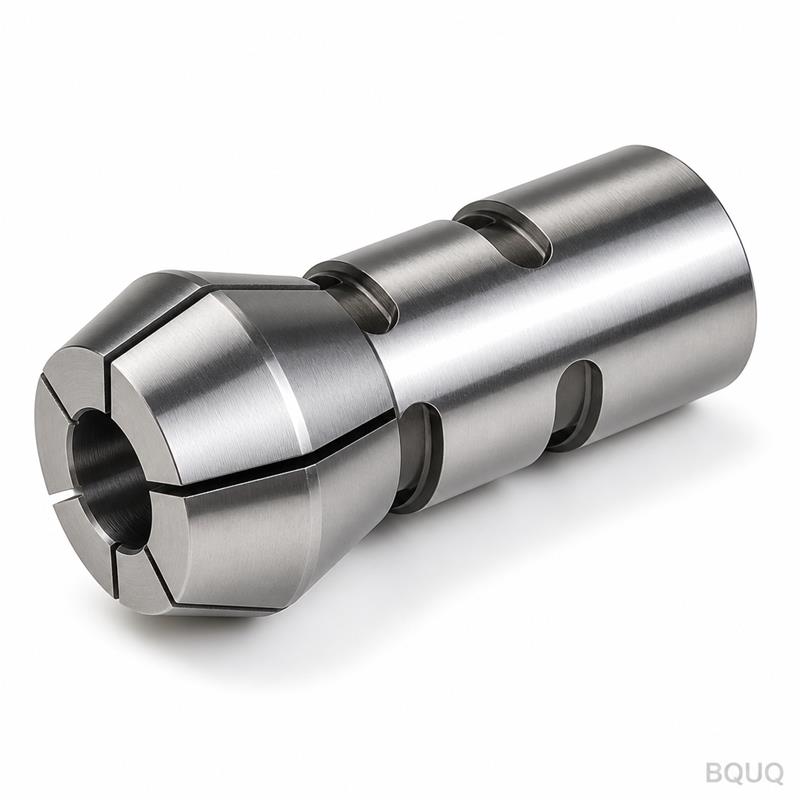

Можно ли использовать цанги ER для зажима заготовок (прутка и деталей) в швейцарских станках?

Да, цанги ER все чаще используются для зажима заготовок в швейцарских токарных станках, в частности для зажима пруткового материала и готовых деталей в основном и подшпинделе, с допусками зажима ±0,01 мм на диаметрах от 1,0 мм до 42 мм. Для операций подачи прутка цанги ER с насеченной или закаленной поверхностью зажима (HRC 60) обеспечивают надежную передачу усилия и предотвращают проскальзывание прутка при высокоскоростном вращении до 10 000 об/мин, особенно для шестигранных и квадратных профилей прутка. В подшпинделе для операций отрезки и обработки с обратной стороны цанги ER обеспечивают гибкость диапазона зажима 1 мм, позволяя одной и той же цанге обрабатывать незначительные отклонения диаметра исходного материала (например, холоднотянутая сталь с допуском ±0,05 мм) без смены оснастки, сокращая время цикла на 2-3 секунды на деталь. Однако для непрерывного производства более 50 000 деталей с жесткими допусками на диаметр могут по-прежнему предпочитаться специальные направляющие втулки или гидравлические зажимные устройства из-за их более высокой повторяемости ±0,003 мм.

Как выбрать правильный класс цанги ER для различных применений в обработке?

Выбор правильного класса цанги ER зависит от требований к допускам применения, скорости шпинделя и усилий резания. Доступны три основных класса: стандартный (TIR 0,015 мм), точный (TIR 0,005 мм) и сверхточный (TIR 0,003 мм). Для черновых операций на токарных автоматах со скоростью съема материала выше 50 см³/мин достаточно стандартных цанг, которые предлагают более низкую стоимость и более высокую ударную вязкость. Цанги класса точности обязательны для чистовых операций, где допуски на деталь ниже ±0,01 мм, и их всегда следует сочетать с соответствующим патроном высокой точности (точность конуса 0,002 мм) для достижения заявленного биения. Сверхточные цанги стоимостью от 40 до 60 долларов каждая предназначены для микрообработки медицинских или аэрокосмических компонентов с допусками ниже ±0,005 мм и требуют чистой производственной среды и затяжки с контролем крутящего момента для поддержания производительности.

Каковы распространенные виды отказов цанг ER и как их можно предотвратить?

Наиболее распространенными видами отказов цанг ER в швейцарских токарных станках являются износ конуса, растрескивание прорезей и потеря упругости, обычно вызванные чрезмерной затяжкой сверх рекомендуемого крутящего момента или использованием цанги вне указанного диапазона зажима. Чрезмерная затяжка цанги ER25 свыше 130 Нм может деформировать конус и увеличить биение на 0,03 мм, в то время как использование цанги 6,0 мм для зажима хвостовика 5,5 мм (вне диапазона 1 мм) приводит к неравномерному усилию зажима и преждевременной усталости прорезей. Для предотвращения этих отказов внедрите протокол использования динамометрического ключа для всех смен цанг, проверяйте цанги на поверхностные трещины методом цветной дефектоскопии каждые 1 000 циклов и заменяйте цанги, демонстрирующие любое сокращение диапазона зажима или видимый износ поверхности зажима. При высокообъемном производстве с СОЖ переход на цангу из высоколегированной стали с покрытием TiN может снизить скорость износа на 50% и предотвратить коррозионное прикипание.

Заключение

Растущая роль цанг ER в швейцарских токарных станках и токарных автоматах является прямым ответом на спрос на более высокую точность, гибкость и экономическую эффективность в современной CNC-обработке. Благодаря подтвержденной точности биения 0,005 мм, гибкости диапазона зажима 1 мм на цангу и структуре затрат, обеспечивающей окупаемость в течение нескольких месяцев, цанги ER предлагают непревзойденный баланс производительности и ценности для производителей, изготавливающих детали с допусками до ±0,01 мм. По мере дальнейшего роста скоростей шпинделя и уровня автоматизации внедрение прецизионных цанг ER с соблюдением протоколов технического обслуживания станет еще более критичным для сохранения конкурентного преимущества в точном производстве.

Часто задаваемые вопросы

Какова максимальная скорость шпинделя для цанг ER в швейцарских станках?

Стандартные цанги ER могут безопасно работать на скоростях шпинделя до 25 000 об/мин для размеров ER16, в то время как более крупные цанги, такие как ER32, обычно ограничены 12 000 об/мин. Для скоростей выше 20 000 об/мин необходимо использовать сбалансированные гайки цанг (класс балансировки G2.5) для предотвращения биения, вызванного вибрацией. Всегда сверяйтесь с таблицей скоростей производителя цанг, так как чрезмерная скорость может привести к потере зажима из-за центробежной силы.

Как часто следует заменять цанги ER при непрерывном производстве?

Цанги ER следует заменять каждые 5 000-10 000 циклов зажима или чаще, если измерения биения превышают предел допуска применения. При непрерывном производстве, работающем 24/7, это обычно означает срок службы от 1 до 3 месяцев на цангу. Рекомендуется регулярный осмотр на износ прорезей и повреждение конуса каждые 500 циклов для предотвращения катастрофического отказа инструмента.

Может ли одна цанга ER зажимать как метрические, так и дюймовые хвостовики инструмента?

Да, цанга ER может зажимать как метрические, так и дюймовые хвостовики инструмента, если диаметр хвостовика попадает в диапазон зажима цанги 1 мм. Например, цанга ER16 для 6,0 мм также зажмет хвостовик 1/4 дюйма (6,35 мм), хотя точность биения может незначительно ухудшиться. Для достижения наилучшей точности всегда используйте цангу, соответствующую точному диаметру хвостовика.

В чем разница между цангами ER и пружинными цангами ER?

Термины часто используются как взаимозаменяемые, но «пружинные цанги ER» относятся к стандартной конструкции с прорезями, которая использует пружинящее действие для зажима инструмента. Настоящие цанги ER являются подтипом пружинных цанг, отличаясь конкретным углом конуса 8 градусов и стандартизированными размерами по DIN 6499. Все цанги ER функционируют как пружинные цанги, но не все пружинные цанги являются типом ER.

Подходят ли цанги ER для оснастки с подачей СОЖ через инструмент?

Да, цанги ER доступны в герметичном исполнении для работы с подачей СОЖ через инструмент при давлении до 70 бар. Герметичные цанги ER используют уплотнительные кольца в гайке и специальную конструкцию цанги для предотвращения утечки СОЖ. Для подачи СОЖ под высоким давлением свыше 50 бар убедитесь, что весь узел патрона рассчитан на это давление, чтобы избежать отказа уплотнений.
