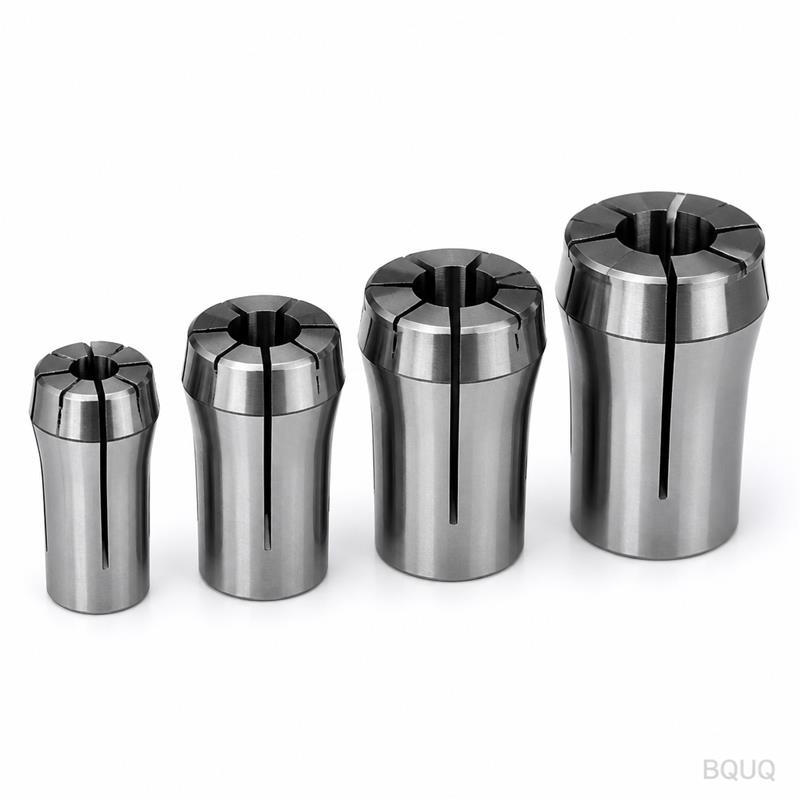

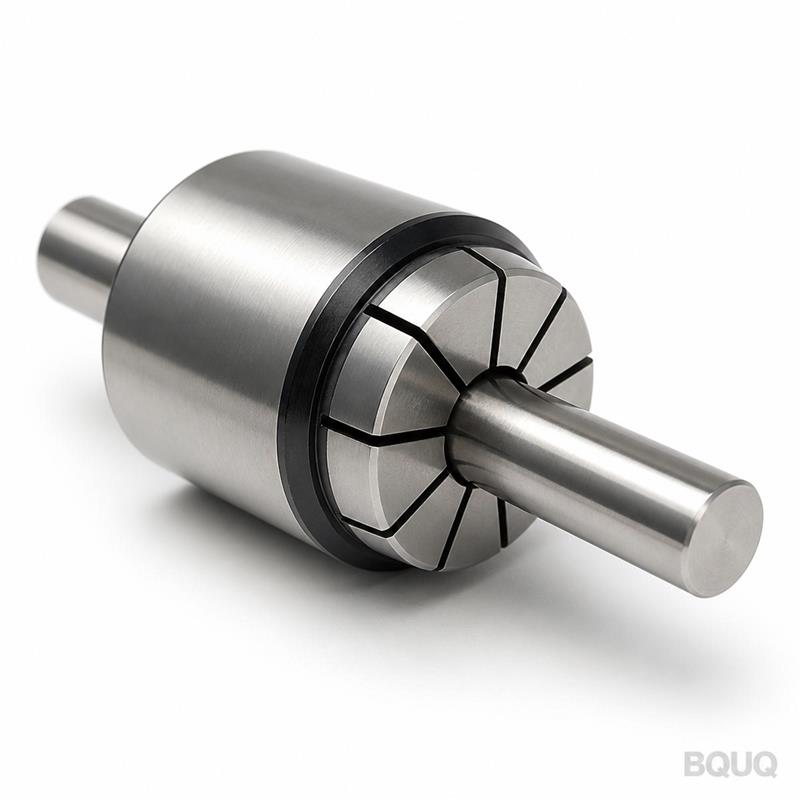

Что движет растущим спросом на системы быстросменных держателей инструмента?

Растущий спрос на системы быстросменных инструментальных патронов обусловлен необходимостью сокращения вспомогательного времени, повышения коэффициента использования шпинделя и обеспечения повторяемой точности в условиях мелкосерийного производства с широкой номенклатурой изделий. Обеспечивая смену инструмента менее чем за 10 секунд с точностью позиционирования 0,002 мм, эти системы напрямую решают проблему потери от 30% до 50% времени цикла, которое часто тратится на ручную смену инструмента при традиционной обработке на станках с ЧПУ. Для производителей, сталкивающихся с нехваткой рабочей силы и снижением нормы прибыли, окупаемость инвестиций в быстросменные системы обычно составляет менее 6 месяцев, что делает их стратегической необходимостью, а не дополнительным аксессуаром.

Каковы основные технические характеристики быстросменных инструментальных патронов?

Системы быстросменных инструментальных патронов определяются геометрией сопрягаемой поверхности, механизмом зажима и показателями повторяемости. Наиболее распространенные стандарты включают HSK (полый конический хвостовик), Capto (Coromant Capto) и VDI (Союз немецких инженеров) с определенными классами точности. Например, патрон HSK-A63 имеет угол конуса 0,5 градуса, усилие зажима 18 кН и радиальное биение 0,003 мм на расстоянии 3 диаметров от торца. Система Capto C6 обеспечивает полигональный конус, передающий крутящий момент до 120 Нм с повторяемостью 0,002 мм. Усилие зажима для гидравлических патронов составляет от 1500 до 3000 бар, в то время как термозажимные патроны используют тепловое расширение при температуре 350 градусов Цельсия для достижения крутящего момента зажима до 900 Нм. Эти характеристики важны, поскольку они определяют, сможет ли система работать на высоких скоростях резания (выше 15 000 об/мин) без вибрации или вырывания инструмента.

Как технология быстросменных патронов сокращает время простоя станка на практике?

Основное экономическое преимущество быстросменных инструментальных патронов заключается в сокращении времени простоя станка, что напрямую повышает коэффициент использования шпинделя. Ручная смена инструмента на вертикальном обрабатывающем центре (VMC) обычно занимает от 3 до 5 минут на одну замену, включая измерение инструмента и корректировку смещений. Напротив, быстросменная система с предварительно настроенным инструментом может выполнить ту же операцию за 15–30 секунд, что означает сокращение времени переналадки на 90%. Для цеха, выполняющего 20 смен инструмента в день, это экономит от 1,5 до 2 часов производительного времени ежедневно. Рассмотрим трехсменную операцию со стоимостью станко-часа 120 долларов США; годовая экономия от внедрения быстросменных патронов только на одном станке составляет приблизительно 50 000 долларов США. Кроме того, сокращение ручных операций снижает риск ошибок оператора, на которые приходится от 5% до 10% бракованных деталей в традиционных установках, повышая выход годных деталей с первого предъявления до 8%.

Почему быстросменные системы критически важны для мелкосерийного производства с широкой номенклатурой?

Современные производственные тенденции, такие как массовая кастомизация и поставки точно в срок, сместили производство с длинных партий идентичных деталей на частые партии малых объемов. В условиях широкой номенклатуры типичному станку с ЧПУ может потребоваться от 5 до 10 различных инструментов для одной детали, а смена программ может происходить от 4 до 6 раз за смену. Без быстросменного инструмента суммарное время переналадки может поглощать 40% доступного времени работы станка, делая операцию нерентабельной. Быстросменные системы позволяют выполнять предварительную настройку инструмента вне станка «одним касанием», что позволяет операторам подготовить следующую работу, пока станок еще режет. Данные опроса 200 машиностроительных цехов в провинции Гуандун за 2023 год показали, что предприятия, использующие быстросменные патроны, сократили среднее время переналадки партии с 45 минут до 8 минут, что на 82% лучше. Эта возможность делает экономически целесообразными меньшие размеры партий (например, 50 деталей вместо 500), снижая затраты на хранение запасов на 15–20%.

Какие отрасли промышленности внедряют быстросменные инструментальные патроны наиболее быстрыми темпами?

Наиболее быстрыми темпами внедрение систем быстросменных инструментальных патронов происходит в автомобильной, аэрокосмической отраслях и производстве медицинских изделий, где точность и прослеживаемость имеют первостепенное значение. При обработке автомобильных силовых агрегатов быстросменные системы используются для высокопроизводительного производства головок цилиндров и корпусов коробок передач, где стандартным является допуск 0,01 мм на диаметры отверстий. Аэрокосмические производители, например, изготавливающие лопатки турбин и конструкционные компоненты, требуют патронов с точностью конуса AT3 или выше, что гарантирует биение ниже 0,005 мм на расстоянии 2,5 диаметров от торца. Медицинская промышленность, обрабатывающая титановые и нержавеющие имплантаты, ценит способность быстросменной системы поддерживать стерильное разделение инструментов и снижать риски перекрестного загрязнения. Кроме того, электронная промышленность, производящая радиаторы для охлаждения полупроводников, использует быстросменные патроны для быстрого переключения между микросверлами (диаметр 0,3 мм) и концевыми фрезами с точностью позиционирования 0,005 мм. Эти отрасли сообщают, что быстросменные системы снижают количество ошибок при настройке на 70% и улучшают стойкость инструмента на 12% благодаря постоянному усилию зажима.

Сколько стоит система быстросменных инструментальных патронов и какова окупаемость инвестиций?

Первоначальные инвестиции в систему быстросменных инструментальных патронов значительно варьируются в зависимости от типа интерфейса, механизма зажима и требуемой точности. Базовый статический патрон VDI 40 стоит от 60 до 120 долларов США, в то время как гидравлический патрон HSK-A63 — от 250 до 450 долларов США. Для полной системы, включая прибор предварительной настройки, тяги и 20 патронов, общие инвестиции обычно составляют от 8 000 до 15 000 долларов США на один станок. Однако срок окупаемости короткий. Принимая стоимость станка 100 долларов США в час и сокращение времени простоя на 1,5 часа в день, ежемесячная экономия составит 3 000 долларов США, что приведет к полной окупаемости инвестиций через 4–5 месяцев. В следующей таблице приведены типичные затраты и эксплуатационные характеристики для распространенных быстросменных систем:

Каковы распространенные виды отказов и как их можно предотвратить?

Наиболее частые виды отказов быстросменных инструментальных патронов включают потерю усилия зажима, износ конуса и вырывание патрона из шпинделя при тяжелых нагрузках резания. Износ конуса происходит, когда патрон вставляется в шпиндель при его вращении или когда поверхности конуса загрязнены СОЖ или стружкой. Износ конуса, превышающий 0,005 мм по круглости, может вызвать вибрацию и снизить стойкость инструмента на 30%. Чтобы предотвратить это, операторы должны очищать конус и отверстие шпинделя сжатым воздухом и безворсовой тканью перед каждой вставкой — процесс, занимающий всего 5 секунд. Другая проблема — тепловое расширение в термозажимных патронах; если температура нагревательной катушки превышает 380 градусов Цельсия, твердость патрона может упасть ниже HRC 50, что приведет к преждевременному выходу из строя. Регулярная калибровка нагревательного блока и использование термопасты с температурой плавления 180 градусов Цельсия могут снизить этот риск. Наконец, потеря крутящего момента в механических цангах является распространенной проблемой; повторная затяжка после первых 50 циклов в соответствии со спецификацией производителя (например, 100 Нм для гайки ER32) предотвращает проскальзывание инструмента.

Как выбрать правильный быстросменный инструментальный патрон для вашего станка с ЧПУ?

Выбор правильной быстросменной системы требует согласования интерфейса патрона с конусом шпинделя станка и требованиями к крутящему моменту для операции резания. Во-первых, проверьте тип конуса шпинделя (например, BT40, CAT40, HSK-63A) и максимальную частоту вращения шпинделя; для операций выше 12 000 об/мин рекомендуются интерфейсы HSK или Capto вместо BT или CAT из-за их сбалансированной конструкции и более высокой жесткости зажима. Во-вторых, оцените силы резания: для тяжелого чернового фрезерования концевой фрезой 20 мм по стали необходим гидравлический патрон с крутящим моментом зажима 300 Нм, тогда как для чистовых операций концевой фрезой 6 мм можно использовать прецизионную цангу. В-третьих, учтите вылет инструмента; для вылетов, превышающих 4 диаметра инструмента, используйте термозажимной патрон для минимизации биения и вибрации. Наконец, убедитесь в совместимости с вашим прибором предварительной настройки и программным обеспечением управления инструментом, поскольку эффективность быстросменной системы зависит от возможности предварительной настройки инструментов вне станка с точностью до 0,01 мм. BQUQ рекомендует провести проверку тяги шпинделя и усилия прижима перед покупкой; минимальное усилие тяги 8 кН требуется для надежного удержания.

Каково будущее быстросменного инструмента с автоматизацией и Индустрией 4.0?

Интеграция систем быстросменных инструментальных патронов с роботизированными устройствами смены инструмента и программным обеспечением цифровых двойников — это следующий рубеж эффективности производства. Автоматизированные инструментальные магазины в сочетании с RFID-чипами, встроенными в инструментальные патроны, позволяют отслеживать износ инструмента и остаточный ресурс в реальном времени, передавая данные в контроллер ЧПУ через стандартный протокол IO-Link. Например, роботизированная рука может заменить изношенный инструмент за 12 секунд без вмешательства человека, используя множественные шпоночные пазы быстросменного интерфейса для самоориентации. Алгоритмы прогностического обслуживания анализируют данные об усилии зажима для прогнозирования износа конуса, предупреждая операторов за 50 часов до возникновения отказа. На умных фабриках быстросменная система становится узлом данных, передающим информацию о вибрации, температуре и нагрузке резания в MES (исполнительную систему производства). Эта связь сокращает незапланированные простои на 25% и увеличивает срок службы патрона на 20%. Инженерная команда BQUQ в настоящее время разрабатывает интеллектуальный патрон со встроенными тензодатчиками, способный измерять силу резания в реальном времени, с точностью прототипа +/- 2%.

Как BQUQ обеспечивает качество и точность быстросменных инструментальных патронов?

На предприятии BQUQ в Дунгуане мы производим быстросменные инструментальные патроны с акцентом на геометрию конуса и качество поверхности, достигая круглости 0,001 мм и шероховатости поверхности Ra 0,2 микрона на конусе. Наши шлифовальные станки с ЧПУ, работающие на скорости 2 500 об/мин с кругами из кубического нитрида бора, выдерживают допуски +/- 0,002 мм на угол конуса. Каждый патрон проходит 100% контроль с использованием координатно-измерительной машины (КИМ) с разрешением 0,0005 мм и динамическую балансировку на 20 000 об/мин для обеспечения класса балансировки G2.5. Для наших патронов HSK усилие затяжки калибруется до 18 кН +/- 1%, а степень контакта конуса проверяется с помощью краски и должна превышать 90%. Мы также предлагаем индивидуальные модификации, такие как удлиненные патроны до 160 мм и версии с подводом СОЖ через центр с номинальным давлением 80 бар. Имея 20-летний опыт в обработке с ЧПУ и штамповке металла, BQUQ предоставляет инженерную поддержку при выборе оптимальной системы зажима на основе ваших конкретных материалов и параметров резания.

Могут ли быстросменные инструментальные патроны улучшить качество поверхности и стойкость инструмента?

Да, быстросменные инструментальные патроны напрямую улучшают качество поверхности и стойкость инструмента, обеспечивая постоянное усилие зажима и минимальное биение. Гидравлический патрон с биением 0,002 мм снижает амплитуду вибрации на 40% по сравнению со стандартным цанговым патроном, что приводит к улучшению шероховатости поверхности с Ra 1,6 до Ra 0,8 микрона на алюминии. Стойкость инструмента увеличивается, поскольку равномерное усилие зажима предотвращает микроскольжение, которое является основной причиной преждевременного износа по задней поверхности. В тесте фрезерования алюминия 6061-T6 на скорости 15 000 об/мин концевой фрезой из карбида вольфрама диаметром 12 мм термозажимной патрон показал на 35% большую стойкость инструмента, чем патрон с боковым винтом. Отсутствие движущихся частей в гидравлических и термозажимных системах также исключает риск потери усилия зажима из-за ослабления гайки, что является частой причиной поломки инструмента. Для высокоскоростной обработки закаленной стали (HRC 52) жесткость быстросменной системы снижает вибрации на 60%, что позволяет увеличить подачу на 20% при сохранении того же качества поверхности.

Каковы наилучшие методы обслуживания систем быстросменных инструментальных патронов?

Правильное обслуживание продлевает срок службы быстросменных инструментальных патронов до 10 000–15 000 циклов вставки. Критически важной процедурой является очистка и смазка конуса и зажимных поверхностей перед каждым использованием с использованием растворителя, который испаряется без остатка, например изопропилового спирта. Для гидравлических патронов проверяйте уровень и давление гидравлического масла каждые 500 циклов; давление зажима должно оставаться в пределах 5% от первоначальной спецификации (например, 300 бар). Для термозажимных патронов контролируйте производительность нагревательной катушки; если время нагрева до 350 градусов Цельсия превышает 8 секунд, катушка может деградировать. Ежемесячно проверяйте тяги на износ; изношенная тяга может привести к слишком глубокой посадке патрона в шпинделе, что приведет к потере 50% усилия тяги. Кроме того, каждые 6 месяцев проверяйте биение шпинделя с помощью индикатора с разрешением 0,001 мм; если биение превышает 0,005 мм на контрольной линии, перешлифуйте конус или замените патрон. BQUQ предоставляет услуги по восстановлению, которые включают перешлифовку конусов и замену изношенных компонентов по цене 30% от стоимости нового патрона.

Каков типичный срок поставки нестандартных быстросменных инструментальных патронов?

Для стандартных быстросменных инструментальных патронов, имеющихся в наличии, сроки поставки обычно составляют от 1 до 2 недель со склада. Нестандартные патроны, такие как с особыми диаметрами хвостовика, удлиненной длиной или уникальными каналами для СОЖ, требуют от 3 до 4 недель на изготовление на BQUQ. Процесс включает проверку конструкции, подбор материалов (например, легированная сталь 8620 для корпуса), обработку на станках с ЧПУ, термообработку до HRC 58-60, шлифовку и окончательный контроль. Для крупных заказов, превышающих 100 штук, BQUQ может сократить срок поставки до 2 недель, используя специальные приспособления и параллельную обработку. В срочных случаях доступна экспресс-услуга за 3 дня для простых модификаций, таких как добавление лыски под установочный винт или изменение резьбы подвода СОЖ. При заказе укажите интерфейс шпинделя (например, HSK-63A), диаметр хвостовика инструмента, требуемый крутящий момент зажима и максимальную рабочую скорость для обеспечения правильных характеристик.

Заключение

Растущий спрос на системы быстросменных инструментальных патронов является прямым ответом на потребность обрабатывающей промышленности в гибкости, точности и экономической эффективности. При документально подтвержденном сокращении времени переналадки до 90%, улучшении стойкости инструмента на 20–35% и окупаемости инвестиций в течение 6 месяцев эти системы больше не являются роскошью, а фундаментальным компонентом конкурентоспособной обработки на станках с ЧПУ. По мере развития автоматизации и управления производством на основе данных быстросменный инструментальный патрон будет служить критически важным интерфейсом между шпинделем станка и режущим инструментом, обеспечивая гибкость, необходимую для фабрик будущего. Для инженеров, оценивающих свою текущую стратегию инструментального обеспечения, данные очевидны: внедрение быстросменных систем приносит немедленные операционные и финансовые выгоды.

В чем разница между быстросменными системами HSK и Capto?

HSK использует полый конический хвостовик, который расширяется под действием усилия зажима, обеспечивая как радиальное, так и осевое позиционирование, в то время как Capto использует полигональный конус, который обеспечивает более высокую передачу крутящего момента и свойства самопозиционирования. HSK обычно предпочтителен для высокоскоростной обработки выше 20 000 об/мин,
