Почему цанговые патроны ER остаются стандартной системой закрепления инструмента в станках с ЧПУ?
ER-цанги остаются стандартной системой закрепления инструмента, поскольку они предлагают наилучшее соотношение цены и производительности для удержания вращающихся инструментов, обеспечивая точность биения от 0,005 до 0,015 мм с гибкостью диапазона зажима, которую не могут обеспечить жесткие инструментальные патроны. Для 80% стандартных операций фрезерования и сверления цанговый патрон ER обеспечивает достаточный крутящий момент зажима и точность по цене примерно на 60% ниже, чем гидравлический или термоусадочный патрон. Это сочетание универсальности, повторяемости и экономичности удерживает систему ER в центре шпинделей ЧПУ более 50 лет, несмотря на наличие более специализированных альтернатив.
Какова историческая причина повсеместного внедрения цанги ER?

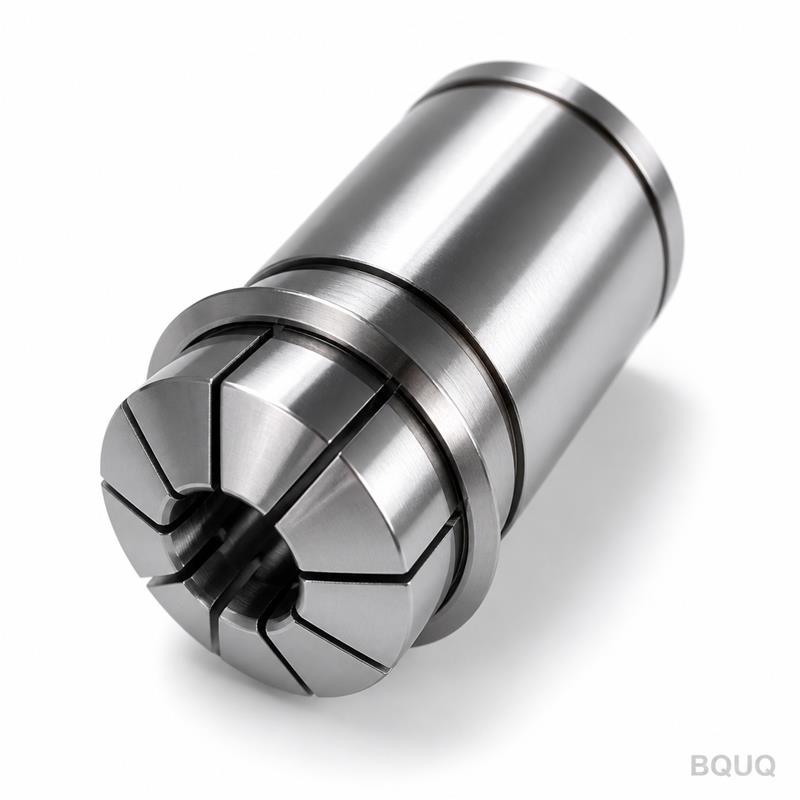

Система ER (Elastic Range) была разработана в 1970-х годах компанией Rego-Fix как решение ограничений более ранних конструкций цанг TG и R8. Ключевым новшеством стал корпус цанги с 8 прорезями и углом конуса 30 градусов у носка, что позволяет цанге равномерно сжиматься вокруг хвостовика инструмента при затягивании гайки. Эта геометрическая конструкция создает равномерное радиальное усилие зажима, которое охватывает широкий диапазон диаметров хвостовиков в пределах одного размера цанги — функция, которой не хватало предыдущим системам. К 1980-м годам стандарт ER был закреплен в DIN 6499, который определил точные размеры для цанг от ER-8 до ER-50, обеспечивая совместимость между производителями и закрепляя систему в качестве отраслевого базового стандарта.
Как механизм зажима цанги ER достигает своих допусков?
Механизм зажима основан на точно отшлифованном коническом седле с углом 30 градусов внутри корпуса патрона и соответствующем конусе на внешней поверхности цанги. Когда гайка затягивается с рекомендуемым моментом, обычно от 50 до 80 Нм для цанги ER-32, цанга прижимается вперед и радиально внутрь, сжимая прорези и захватывая хвостовик инструмента. Точность биения новой высококачественной цанги ER составляет от 0,005 мм до 0,015 мм у носка цанги, измеренная с помощью контрольного стержня, выступающего на 4 диаметра хвостовика от носка. Эта точность достигается за счет производственного процесса цанги, при котором внутреннее отверстие шлифуется после нарезки прорезей, а сами прорези смещены на 30 градусов, чтобы предотвратить создание полигональной деформации хвостовика инструмента под действием усилия зажима.
Какие факторы определяют максимальное усилие зажима цанги ER?
Усилие зажима в первую очередь определяется размером цанги, моментом затяжки и площадью контакта между цангой и хвостовиком инструмента. Стандартная цанга ER-32 с отверстием 20 мм, затянутая с моментом 80 Нм, создает радиальное усилие зажима примерно от 12 до 15 кН, что соответствует способности передавать крутящий момент от 60 до 80 Нм до проскальзывания инструмента. Диапазон зажима составляет 1 мм на размер цанги (например, цанга ER-32 для хвостовика 20 мм будет зажимать от 19 мм до 20 мм), но рекомендуемый рабочий диапазон составляет всего 0,5 мм для поддержания оптимальной концентричности. При использовании цанги на крайних пределах ее диапазона биение может ухудшиться до 0,025 мм — 0,040 мм, поэтому при точных операциях обработки всегда следует использовать цангу, максимально соответствующую диаметру хвостовика.
Почему цанга ER до сих пор превосходит гидравлические и термоусадочные патроны во многих применениях?
Для высокомоментных операций черновой обработки на скоростях шпинделя выше 15 000 об/мин термоусадочные и гидравлические патроны обеспечивают превосходную жесткость и балансировку, но имеют существенные недостатки. Гидравлический патрон стоит от 150 до 400 долларов за единицу, а термоусадочный патрон требует индукционного нагревателя стоимостью от 3 000 до 8 000 долларов, и обе системы ограничены одним диаметром хвостовика инструмента. В отличие от этого, корпус цангового патрона ER стоит от 40 до 120 долларов, а одна гайка ER-32 может удерживать любой хвостовик от 2 мм до 20 мм, просто заменив цангу, которая стоит от 8 до 25 долларов каждая. Для цехов, выполняющих несколько партий деталей в день, 30-секундное время смены инструмента в системе ER по сравнению с 3-5-минутным циклом нагрева и охлаждения термоусадочного патрона делает систему ER более производительной для партий менее 100 деталей.
Каковы конкретные ограничения производительности цанг ER на высоких оборотах?
Основным ограничением системы ER является ее балансировка и усилие зажима на высоких скоростях вращения. При скорости шпинделя выше 20 000 об/мин центробежная сила, действующая на гайку цанги, может привести к снижению усилия зажима до 30%, что может вызвать вытягивание инструмента при тяжелых резах. Максимальная рекомендуемая скорость шпинделя для стандартного цангового патрона ER-32 составляет 25 000 об/мин с балансировочной гайкой, в то время как размеры ER-11 и ER-16, будучи более легкими, могут безопасно работать до 30 000 об/мин. Для высокоскоростной обработки выше этих порогов инженеры обычно переходят на термоусадочные патроны HSK, но для 95% фрезерных станков с ЧПУ, работающих ниже 15 000 об/мин, производительность цанги ER полностью достаточна.
Сколько стоит система цанг ER по сравнению с альтернативами?
Совокупная стоимость владения системой цанг ER значительно ниже, чем у других методов закрепления инструмента, особенно с учетом диапазона диаметров инструмента, который должен охватывать цех. Полный стартовый набор ER-32 с корпусом патрона, 20 цангами, покрывающими диапазон от 2 мм до 20 мм, и ключом стоит примерно от 350 до 500 долларов у авторитетных брендов, таких как Rego-Fix, Techniks или Lyndex-Nikken. Эквивалентное покрытие с использованием гидравлических патронов потребовало бы 20 отдельных патронов по 150 долларов каждый, что в сумме составит 3 000 долларов, и потребовало бы гидравлического насосного агрегата стоимостью 1 200 долларов. Следующая таблица сравнивает ключевые характеристики и стоимость трех наиболее распространенных систем закрепления инструмента:
| Характеристика | Цанговый патрон ER | Гидравлический патрон | Термоусадочный патрон |
| Точность биения (мм) | 0,005–0,015 | 0,003–0,005 | 0,002–0,005 |
| Диапазон зажима на единицу | 1 мм (несколько цанг) | Фиксированный диаметр | Фиксированный диаметр |
| Макс. рекомендуемые об/мин | 25 000 (ER-32) | 40 000 | 60 000 |
| Время смены инструмента (сек) | 30 | 15 | 180–300 |
| Стоимость патрона (долл. США) | 40–120 | 150–400 | 80–250 |
| Стоимость для 10 размеров хвостовиков (долл. США) | 500 (10 цанг) | 1 500–4 000 | 800–2 500 плюс нагреватель |
| Передаваемый крутящий момент (Нм, хвостовик 20 мм) | 60–80 | 100–120 | 120–150 |
| Демпфирование вибраций | Умеренное | Хорошее | Отличное |
Почему цанги ER остаются первым выбором для прототипирования и мелкосерийного производства?
Для прототипирования и мелкосерийного производства доминирующими факторами являются скорость переналадки и стоимость запасов, и оба фактора говорят в пользу системы ER. Когда программист ЧПУ меняет инструмент с концевой фрезы 10 мм на сверло 6 мм, система ER требует только замены вставки-цанги, что занимает 20 секунд и не нарушает положение корпуса патрона в шпинделе. В отличие от этого, патрон с фиксированным диаметром должен быть снят со шпинделя, что требует цикла измерения коррекции высоты инструмента, добавляющего 1–2 минуты на каждую замену. При типичной работе с 10 инструментами эта разница дает экономию 15–20 минут времени цикла на каждую наладку, что при ставке станка 80 долларов в час составляет 20–27 долларов экономии на наладку.
Когда инженеру следует выбрать другую систему закрепления вместо цанги ER?
Существуют три конкретных сценария, когда цанга ER не является оптимальным выбором. Первый — тяжелое черновое фрезерование титана или нержавеющей стали, где крутящий момент резания превышает 80 Нм; здесь требуется патрон с боковым винтом или фрезерный патрон с лысками Weldon для предотвращения проворота инструмента. Второй — сверхточная чистовая обработка, где требуемая шероховатость поверхности ниже Ra 0,4 мкм, поскольку биение цанги ER оставит видимый след от инструмента на поверхности детали. Третий — высокоскоростная обработка алюминия выше 25 000 об/мин, где несбалансированная гайка вызывает вибрацию; в этом случае необходим балансированный гидравлический или термоусадочный патрон для поддержания стойкости инструмента и качества поверхности. Для всех остальных применений сочетание точности, гибкости и стоимости делает цангу ER логичным выбором по умолчанию.
Часто задаваемые вопросы
Каков максимальный допуск биения новой цанги ER?
Новая высококачественная цанга ER от производителя премиум-класса будет иметь биение от 0,005 мм до 0,008 мм у носка при измерении с контрольным стержнем. Стандартные цанги промышленного класса будут показывать от 0,010 мм до 0,015 мм, что все еще приемлемо для большинства операций сверления и черновой обработки. Для чистовых операций следует выбирать цанги с сертифицированным биением 0,005 мм или менее, которые обычно маркируются как класс «precision» или «UP».
Как часто следует заменять цанги ER?
Цанги ER следует заменять, когда биение превышает 0,025 мм или когда появляются видимый износ, коррозия или зазубрины на внутреннем отверстии или конических поверхностях. Средний срок службы составляет от 1 000 до 2 000 смен инструмента, в зависимости от чистоты окружающей среды и момента, прикладываемого при затяжке. Регулярная очистка и смазка цанги и резьбы гайки значительно продлевают срок службы.
Можно ли зажать метрический хвостовик в дюймовой цанге ER?
Нет, диапазон зажима цанги ER составляет ровно 1 мм, поэтому для метрического хвостовика требуется метрическая цанга, а для дюймового — дюймовая. Попытка зажать хвостовик 0,375 дюйма (9,525 мм) в цанге 10 мм приведет к чрезмерному биению и слабому усилию зажима. Всегда используйте цангу, точно соответствующую диаметру хвостовика, для оптимальной производительности.
Какой правильный момент затяжки гайки цанги ER?
Рекомендуемый момент затяжки зависит от размера цанги: ER-11 требует 15–20 Нм, ER-16 — 30–40 Нм, ER-25 — 50–60 Нм, а ER-32 — 70–80 Нм. Использование динамометрического ключа обязательно, поскольку чрезмерная затяжка деформирует цангу, а недостаточная затяжка вызывает вытягивание инструмента. После первоначальной затяжки рекомендуется подтянуть гайку после первых нескольких резов для учета теплового расширения.
Работает ли цанга ER как с фрезерными, так и с токарными операциями?

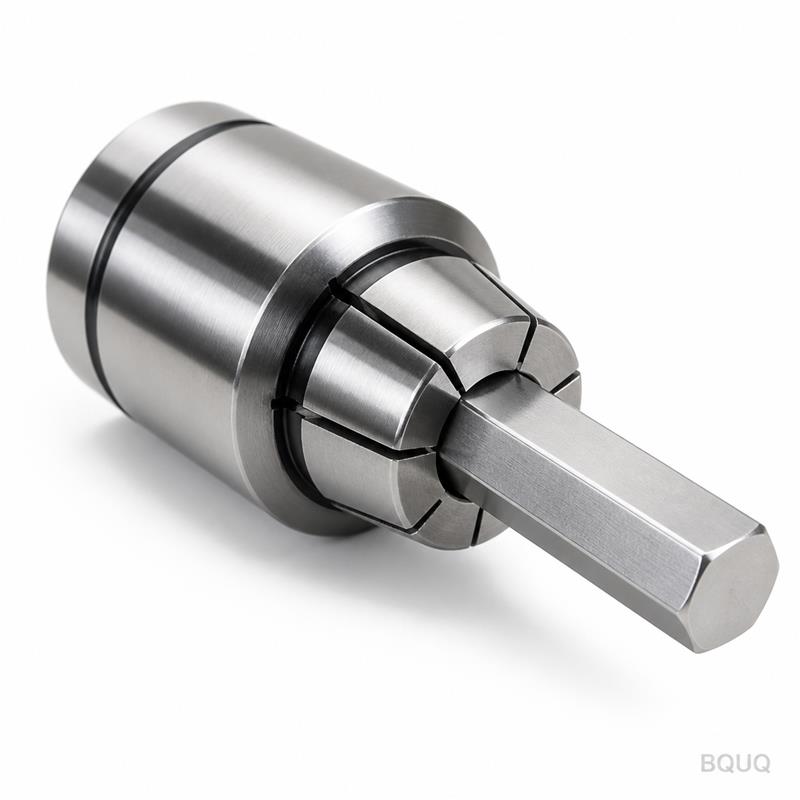

Да, цанги ER используются как во фрезерных шпинделях, так и в приводном инструменте токарных станков, при условии, что корпус патрона спроектирован под конкретный интерфейс станка. В токарных применениях цанговый патрон также может использоваться для удержания заготовки, а не только режущего инструмента, с точностью зажима от 0,010 мм до 0,020 мм. Для удержания заготовки цанга устанавливается на шпиндель токарного станка, а пруток подается через отверстие, что обычно для токарных станков с ЧПУ с подачей прутка.
В чем разница между цангами ER-32 и ER-40?
Основное различие — это зажимная способность и физический размер цанги. Цанга ER-32 имеет максимальное отверстие 20 мм и наружный диаметр 32 мм, в то время как цанга ER-40 имеет максимальное отверстие 26 мм и наружный диаметр 40 мм. Более крупная цанга ER-40 используется для более тяжелых режущих инструментов и хвостовиков большего диаметра, но требует более крупного корпуса патрона и создает более высокие усилия зажима.
Как температура влияет на производительность цанги ER?
При повышенных температурах выше 80 градусов Цельсия пружинная сталь цанги может потерять свою упругую память, что необратимо снижает усилие зажима. При тяжелой обработке тепло, выделяемое на режущей кромке, может передаваться через хвостовик инструмента в цангу, поэтому критически важно использовать СОЖ через шпиндель или внешний полив. Рекомендуется регулярно проверять прорези цанги на наличие признаков теплового обесцвечивания (посинения), чтобы предотвратить внезапный отказ инструмента.
