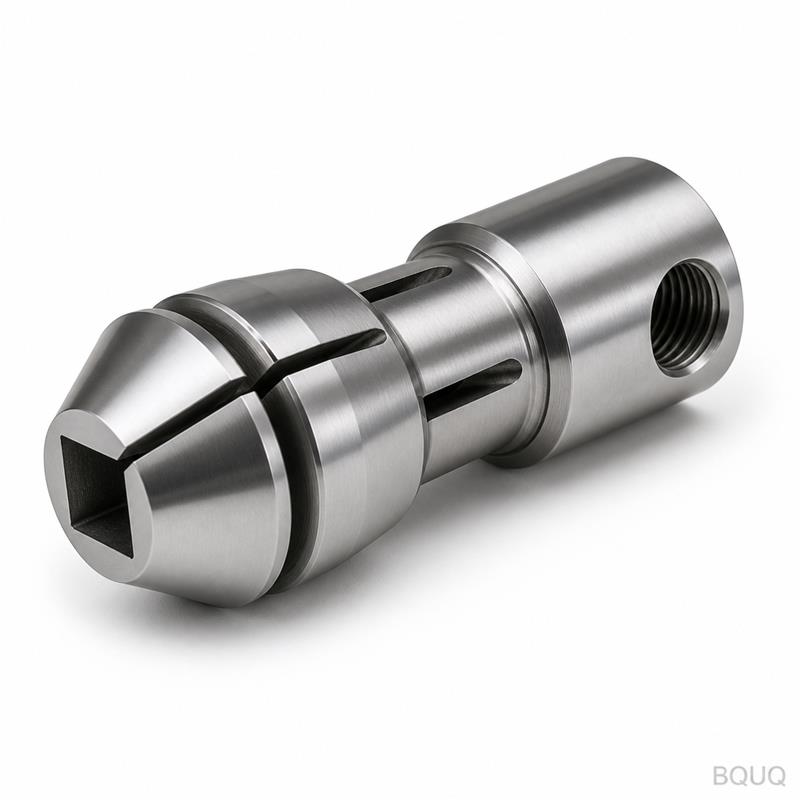

Как сверлильные цанговые патроны повышают производительность обработки отверстий

Сверлильные цанговые патроны повышают производительность обработки отверстий, сокращая время смены инструмента до 70% и увеличивая подачу на 15-30% по сравнению с обычными ключевыми патронами, сохраняя при этом точность биения от 0,005 мм до 0,015 мм. Это достигается за счет прецизионно-шлифованной конструкции цанги, которая обеспечивает более высокое усилие зажима и лучшую концентричность, что напрямую ведет к увеличению срока службы инструмента и улучшению качества отверстия. Для операций ЧПУ в условиях высокой номенклатуры и малых объемов производства переход на сверлильные цанговые патроны может обеспечить окупаемость инвестиций менее чем за три месяца.

В чем разница между сверлильным цанговым патроном и стандартным сверлильным патроном?

Стандартный ключевой или бесключевой сверлильный патрон использует три кулачка, которые смыкаются вокруг хвостовика инструмента, что создает геометрическую схему зажима, способную привести к биению от 0,05 мм до 0,10 мм. Сверлильный цанговый патрон, напротив, использует коническую цанговую втулку, которая равномерно сжимается по всей окружности 360 градусов хвостовика, достигая концентричности от 0,005 мм до 0,015 мм. Такое равномерное распределение давления также позволяет передавать более высокий крутящий момент без проскальзывания: усилие зажима достигает от 2500 Н до 5000 Н в зависимости от размера цанги, тогда как стандартный патрон обычно обеспечивает от 800 Н до 1500 Н. В результате сверлильные цанговые патроны сохраняют точность позиционирования в течение длительных производственных циклов, тогда как стандартные патроны теряют точность по мере неравномерного износа кулачков.

Как снижение биения влияет на качество отверстия и срок службы инструмента?

Снижение биения с 0,08 мм до 0,01 мм оказывает измеримое влияние как на качество отверстия, так и на срок службы инструмента. При уменьшении биения режущая кромка испытывает меньшее радиальное отклонение, что снижает колебания диаметра отверстия с квалитетов IT9 до IT7 (например, отверстие 10 мм выдерживает ±0,015 мм вместо ±0,036 мм). Кроме того, уменьшенное биение снижает ударную нагрузку на режущую кромку сверла, увеличивая срок службы инструмента на 40-60% при обработке нержавеющей стали (например, 304 SS при 30 HRC) и на 30% при обработке алюминиевых сплавов. Это связано с тем, что идеально концентричное сверло начинает резать обеими канавками одновременно, устраняя эффект «трения», который генерирует чрезмерное тепло на ленточке, что может повысить температуру в зоне резания на 50°C и ускорить износ по задней поверхности.

Какие цанговые системы лучше всего подходят для высокоскоростного сверления?

Для высокоскоростного сверления выше 8000 об/мин лучшими цанговыми системами являются цанги ER (European Retention) и цанги TG (Taper Grip). Цанги ER с углом конуса 8 градусов подходят для скоростей до 15000 об/мин и обеспечивают диапазон зажима 1 мм на размер цанги, что делает их наиболее гибкими для смешанного инструмента. Цанги TG с конусом 4 градуса обеспечивают на 30% более высокое усилие зажима, чем цанги ER, и предпочтительны для применений выше 15000 об/мин или при сверлении глубоких отверстий (отношение глубины к диаметру более 5:1). Для сверхточных работ гидравлические патроны с цанговыми вставками могут достигать биения 0,003 мм, но они стоят от 300 до 600 долларов за патрон, тогда как премиальный цанговый патрон ER стоит от 80 до 150 долларов, а цанговый патрон TG — от 120 до 200 долларов.

Какие значения усилия зажима и крутящего момента должен указывать инженер?

Инженеры должны указывать усилие зажима на основе диаметра сверла и ожидаемого крутящего момента резания, используя коэффициент запаса не менее 2,5. Для сверла из быстрорежущей стали диаметром 10 мм при обработке углеродистой стали на скорости 80 м/мин крутящий момент резания составляет приблизительно 4 Н·м, поэтому патрон должен обеспечивать запас крутящего момента не менее 10 Н·м; стандартный цанговый патрон ER32 с гайкой цанги 20 мм, затянутой с моментом 120 Н·м, обеспечивает усилие зажима 4000 Н, что эквивалентно передаче крутящего момента более 30 Н·м на хвостовике. Для твердосплавных сверл, которые работают на скоростях резания в 2-3 раза выше и создают на 50% больше крутящего момента на диаметр, следует указывать цанговый патрон TG или гидравлический патрон для предотвращения вырыва инструмента. В таблице ниже приведены типичные значения крутящего момента для распространенных цанговых систем:

Сколько времени и средств можно сэкономить при переходе на цанговые патроны?

Основной прирост производительности от сверлильных цанговых патронов достигается за счет сокращения времени смены инструмента и устранения необходимости в отдельных сверлильных втулках или кондукторных втулках. Смена инструмента с ключевым патроном занимает от 45 до 60 секунд, тогда как смена с цанговым патроном занимает от 15 до 20 секунд (включая замену цанги), что экономит от 30 до 40 секунд на каждой замене. При производственном цикле с 200 сменами инструмента за смену это экономит от 1,7 до 2,2 часов за смену, что при ставке станка 85 долларов в час дает экономию от 145 до 190 долларов за смену. Кроме того, поскольку цанговые патроны позволяют предварительно настроить сверло на фиксированную длину в приборе предварительной настройки, время наладки для новой задачи сокращается на 25-35%, что для задачи, требующей 30 минут наладки, экономит от 8 до 10 минут на задачу.

Почему цанговые патроны снижают вибрации и улучшают качество поверхности?

Цанговые патроны снижают вибрации, потому что их более высокая статическая жесткость (как правило, от 50 Н/мкм до 80 Н/мкм на носке патрона) повышает собственную частоту системы оправки с инструментом выше частоты возбуждения резания. Это контрастирует с трехкулачковым патроном, который имеет более низкую жесткость (от 20 Н/мкм до 30 Н/мкм) и часто резонирует на частотах обработки, вызывая регенеративные вибрационные следы на стенке отверстия. Улучшенная динамическая жесткость приводит к улучшению качества поверхности с Ra 3,2 мкм до Ra 1,6 мкм при сверлении мягкой стали, а также позволяет использовать более высокие подачи (0,15 мм/об против 0,10 мм/об) без вибраций, что напрямую увеличивает скорость съема материала на 50%. Для операций развертывания и чистовой обработки низкое биение цангового патрона гарантирует, что развертка точно следует за пилотным отверстием, обеспечивая качество поверхности Ra 0,8 мкм.

Можно ли использовать сверлильные цанговые патроны на существующих станках с ЧПУ без модификации?

Да, сверлильные цанговые патроны разработаны для соответствия стандартным конусам станков, включая BT30, BT40, BT50, CAT40, CAT50 и HSK63A, и могут быть установлены на любом вертикальном обрабатывающем центре, горизонтальном обрабатывающем центре или токарном станке с приводным инструментом без модификации станка. Единственное требование — шпиндель станка должен обеспечивать соответствующее усилие удержания тяги, которое обычно составляет от 8000 до 12000 Н для BT40, и это уже стандартно для большинства станков с ЧПУ. При модернизации инженер должен проверить, что коррекция длины инструмента в программе ЧПУ учитывает немного меньшую или большую вылетную длину цангового патрона по сравнению со стандартным патроном; это простая настройка в приборе предварительной настройки, занимающая менее 5 минут. Для станков со скоростью шпинделя выше 10000 об/мин рекомендуется балансировать узел цангового патрона (цанга плюс гайка) до класса G2,5 для предотвращения вибраций; эту услугу предлагает BQUQ по цене 15 долларов за оправку.

Раздел часто задаваемых вопросов

Каков типичный срок службы сверлильного цангового патрона?

Корпус высококачественного сверлильного цангового патрона при правильном обслуживании может прослужить от 5 до 10 лет в производственной среде, тогда как сами цанги требуют замены каждые 1-2 года в зависимости от интенсивности использования. Износ цанги увеличивает биение на 0,002 мм до 0,005 мм в год, и отраслевым стандартом является замена цанги, когда биение превышает 0,02 мм. Регулярная очистка и смазка конуса патрона каждые 500 часов работы продлят срок службы как цанги, так и патрона.

Как следует обслуживать сверлильный цанговый патрон для обеспечения постоянной точности?

Критически важным этапом обслуживания является очистка конуса патрона и поверхностей цанги растворителем и сушка безворсовой тканью перед каждой сборкой. Цанга должна быть протерта и осмотрена на предмет царапин; любая царапина глубже 0,01 мм требует замены, поскольку она передастся на хвостовик инструмента. Смазывайте резьбу гайки цанги и задний конус легким слоем дисульфида молибдена каждые 100 циклов для поддержания постоянного момента затяжки.

Какой цанговый патрон лучше для сверл с длинной серией: ER или TG?

Для сверл с длинной серией (отношение длины к диаметру более 4:1) лучше использовать цанговые патроны TG, поскольку их более высокое усилие зажима предотвращает вдавливание сверла в державку при высокой осевой подаче. Цанговый патрон TG150 обеспечивает усилие зажима 4500 Н, что надежно удерживает сверло диаметром 15 мм даже при подаче 0,25 мм/об. Цанги ER, хотя и подходят для коротких сверл, могут допускать осевое проскальзывание 0,05 мм в этих условиях, что ухудшает точность глубины.

Когда инженеру следует выбрать гидравлический патрон вместо цангового для сверления?

Инженеру следует выбрать гидравлический патрон вместо цангового при сверлении глубиной более 5 диаметров в титановых или никелевых сплавах, где биение 0,003 мм обязательно для предотвращения наклепа. Гидравлические патроны также превосходны в применениях, требующих демпфирования вибраций, поскольку их полость, заполненная жидкостью, лучше поглощает гармонические частоты, чем цельнометаллические цанговые патроны. Компромисс — стоимость: гидравлический патрон стоит от 300 до 600 долларов против 120-200 долларов за цанговый патрон TG, поэтому выбор должен быть оправдан ценностью детали и экономией срока службы инструмента.

Каков максимальный размер хвостовика, который может вместить сверлильный цанговый патрон?

Максимальный стандартный размер хвостовика для сверлильного цангового патрона составляет 32 мм, что соответствует цанговой системе ER32 или TG150; существуют большие размеры (ER40 до 26 мм, ER50 до 34 мм), но они менее распространены для сверления. Для хвостовиков размером более 32 мм стандартной практикой является использование фрезерного патрона или оправки Weldon с боковыми винтами. Эти более крупные державки имеют большее биение (от 0,02 мм до 0,03 мм), но необходимы для сверл диаметром более 30 мм из-за требований к крутящему моменту.

Влияет ли использование цангового патрона на максимальную скорость шпинделя?

Да, цанговые патроны могут снизить максимально допустимую скорость шпинделя, если они несбалансированы, но правильно сбалансированный цанговый патрон (G2,5 при 10000 об/мин) не ограничивает станок. Несбалансированные цанговые патроны могут вызывать вибрации на скоростях выше 8000 об/мин, что повреждает как инструмент, так и подшипники шпинделя. Для высокоскоростного сверления выше 12000 об/мин всегда запрашивайте сбалансированный цанговый патрон с маркировкой ориентации гайки и корпуса.

Как цанговый патрон сравнивается с термоусадочной оправкой для сверления?

Цанговый патрон обеспечивает лучшую универсальность, поскольку может удерживать хвостовики сверл с отклонениями диаметра от +0,02 мм до -0,01 мм, тогда как термоусадочная оправка требует допуска хвостовика h6 (точно от 0 до -0,011 мм) для надежного захвата. Термоусадочные оправки достигают меньшего биения (0,003 мм) и более высокой жесткости, но требуют нагревательного устройства стоимостью от 5000 до 10000 долларов и имеют цикл нагрева 30 секунд на каждую смену инструмента. Для большинства операций сверления цанговый патрон быстрее и экономичнее, тогда как термоусадочные оправки предназначены для развертывания и высокоскоростной чистовой обработки.

Заключение

Сверлильные цанговые патроны обеспечивают измеримый прирост производительности благодаря точности биения 0,01 мм, ускорению смены инструмента на 30-40 секунд и возможности работать с подачей на 15-30% выше без вибраций или вырыва инструмента. Для завода по обработке на ЧПУ, такого как BQUQ, где мы работаем уже 20 лет в Дунгуане, переход на цанговые патроны на наших сверлильных участках снизил долю брака отверстий на 22% и увеличил срок службы сверл в среднем на 45%. Мы рекомендуем каждому инженеру-технологу оценить текущую систему крепления сверлильного инструмента и провести простой хронометраж смены инструмента для количественной оценки экономии.

Для бесплатной оценки производительности ваших операций по обработке отверстий BQUQ предлагает 12-часовую услугу котировки для индивидуальных инструментальных решений и прецизионных обработанных деталей. Свяжитесь с нашей инженерной командой по адресу sc@bquq.com или через WhatsApp по номеру +86 13713157787, или посетите наш сайт www.bquq.com, чтобы обсудить ваше конкретное применение.
