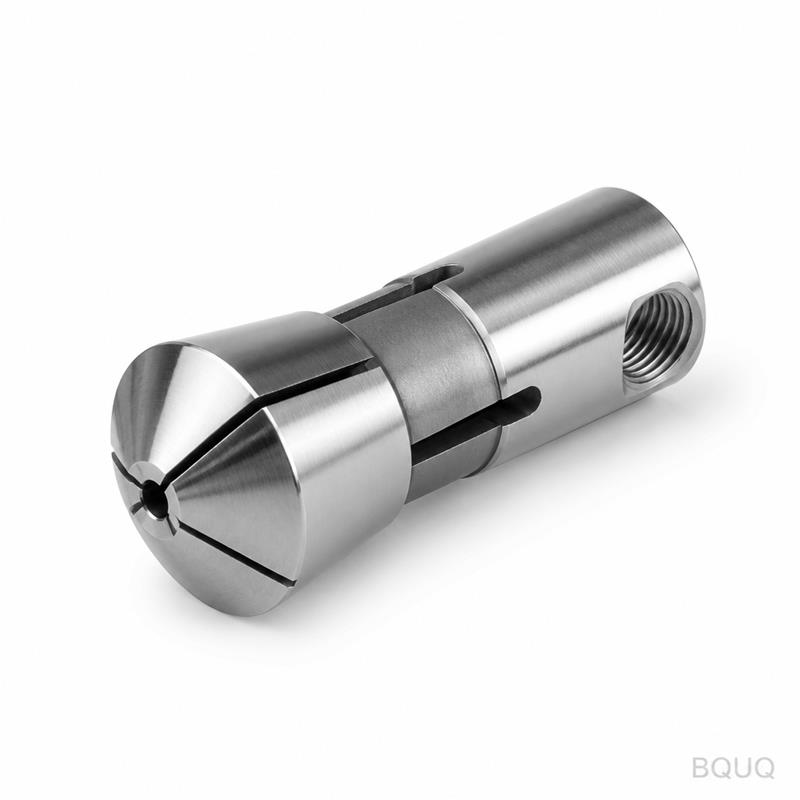

Каковы основные различия между ER, TG и SK цанговыми патронами?

Для операций точной механической обработки в 2024 году прямой ответ таков: цанговые патроны ER остаются рабочей лошадкой отрасли для универсального крепления инструмента благодаря балансу стоимости и универсальности, тогда как цанги TG (Tight-Grip) обеспечивают превосходную точность биения для чистовых операций, а цанги SK (немецкий стандарт) обеспечивают максимальную жёсткость и крутящий момент для тяжёлого чернового фрезерования. Выбор среди этих трёх систем заключается не в том, какая «лучше» в абсолютном выражении, а в том, какая геометрия лучше всего соответствует конкретному шпиндельному конусу, силам резания и требованиям к допускам. Как производитель с двадцатилетним опытом станков с ЧПУ в Дунгуане, мы заметили, что предприятия, стандартизирующие одну систему, часто теряют эффективность; оптимальная стратегия предполагает сопоставление типа цанги с критичностью операции.

Как работают цанговые патроны ER с точки зрения точности и стоимости?

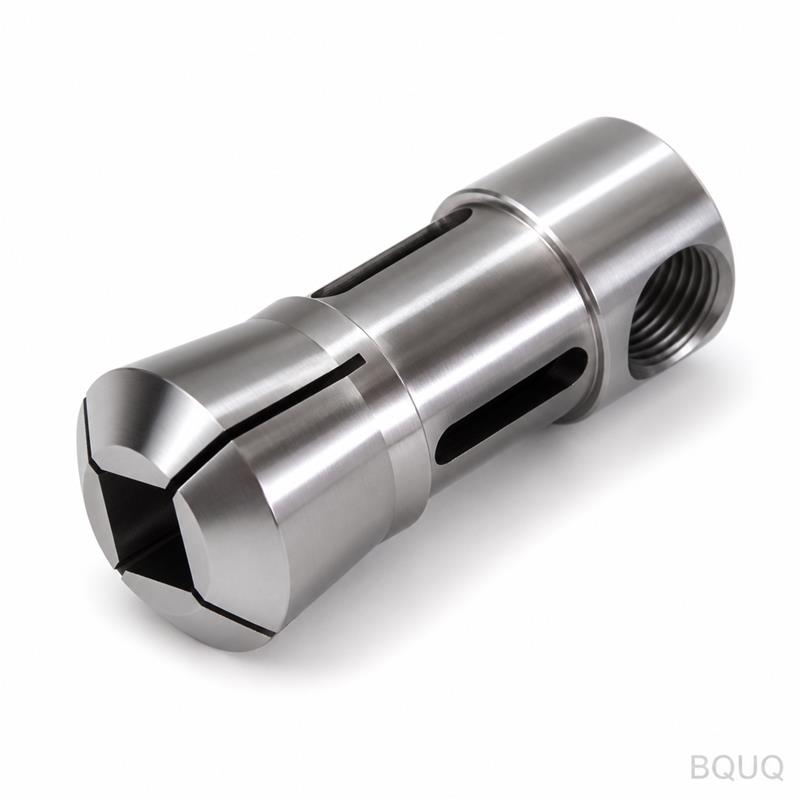

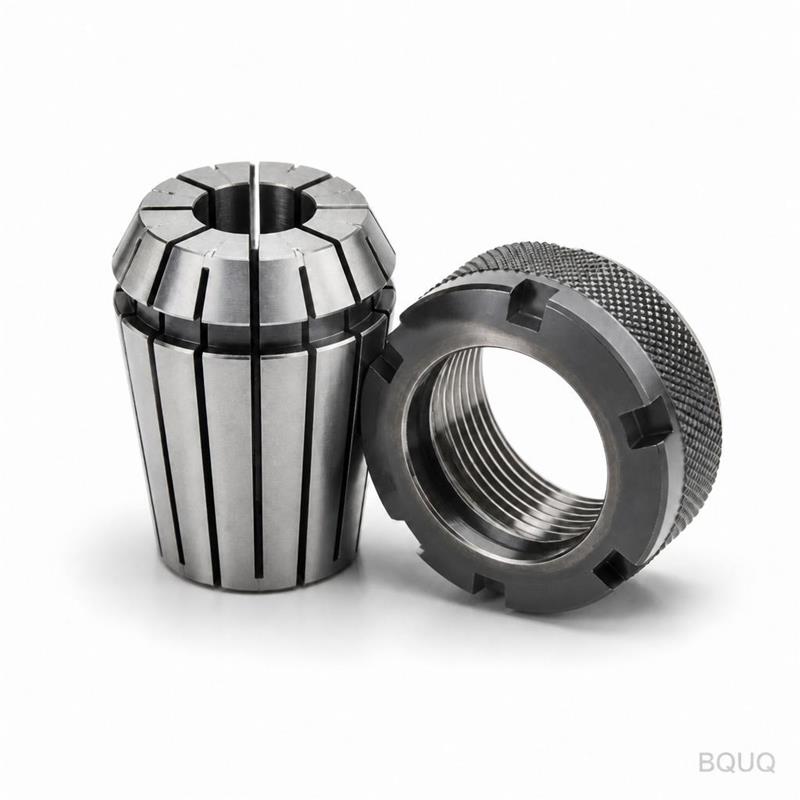

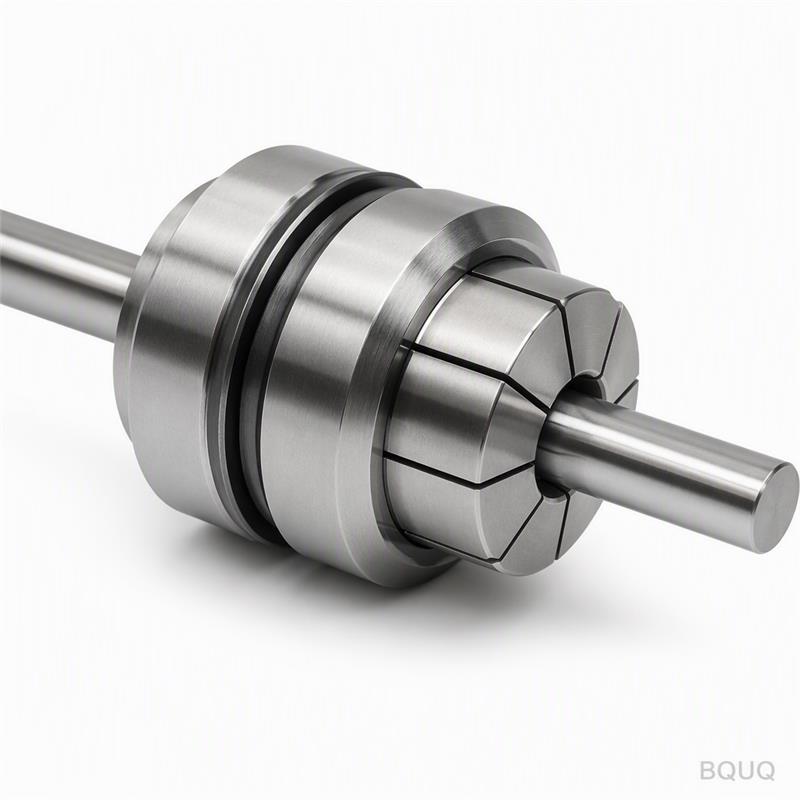

Системы цанговых патронов ER, регулируемые стандартом DIN 6499, определяются их прорезным конусом с углом 8 градусов. Такая конструкция обеспечивает диапазон сжатия примерно 1 мм для меньших размеров (ER11, ER16) и до 1,5 мм для больших размеров (ER32, ER40). Стандартное биение для качественного цангового патрона ER составляет от 0,01 мм до 0,015 мм у носика цанги, измеренное на расстоянии 4xD от носика. Однако при использовании прецизионно шлифованных цанг «ER UP» (ультра-прецизионных) этот показатель можно улучшить до 0,005 мм. Что касается стоимости, стандартный корпус цангового патрона ER32 от уважаемого тайваньского или китайского производителя стоит от 25 до 60 долларов США, в то время как отдельные цанги ER32 стоят от 3 до 12 долларов США за штуку. Основное ограничение заключается не в точности, а в силе зажима; угол 8 градусов создаёт высокие радиальные усилия, но более низкое осевое усилие зажима по сравнению с более крутыми конусами.

Что делает цанговые патроны TG превосходными для чистовых операций?

Цанги TG, также известные как цанги «Tight-Grip» или «High-Grip», используют угол конуса 12 градусов и характеризуются значительно большей длиной зажима. Эта увеличенная длина обеспечивает большую площадь контакта с хвостовиком инструмента, что значительно снижает эффект «раструба», наблюдаемый у цанг ER при зажиме хвостовиков уменьшенного диаметра. Биение цанги TG обычно составляет от 0,005 мм до 0,008 мм, стабильно превосходя стандартные цанги ER. Ключевое техническое преимущество заключается в уменьшенном изменении биения во всём диапазоне зажима цанги; цанга TG сохраняет точность даже при зажиме хвостовика на 0,1 мм меньше номинального, тогда как цанга ER потеряла бы соосность. Обратной стороной является то, что цанги TG требуют большего осевого усилия для закрытия, что требует специальной гайки, часто с шарикоподшипниковой конструкцией для снижения трения. Следовательно, патроны TG тяжелее и дороже: корпуса патронов стоят от 80 до 150 долларов США, а цанги — от 15 до 30 долларов США за штуку.

Почему стоит выбрать цанговые патроны SK для тяжёлого фрезерования?

Цанговые патроны SK, спроектированные в соответствии с немецким стандартом DIN 69893, имеют крутой угол конуса 30 градусов. Это фундаментальное отличие от ER и TG: более крутой угол преобразует больше усилия затяжки в осевое усилие зажима, а не в радиальное расширение. Результатом является значительно более высокий крутящий момент зажима, часто вдвое превышающий эквивалентную систему ER. Например, стандартный цанговый патрон ER40 может передавать примерно 100–120 Нм крутящего момента, в то время как патрон SK40 может выдерживать 250–300 Нм. Это делает цанги SK предпочтительным выбором для твердосплавных концевых фрез диаметром более 12 мм и для обработки закалённых сталей, где вытягивание инструмента является основной причиной отказа. Жёсткость системы SK также обеспечивает превосходное демпфирование вибрации, что улучшает качество поверхности и увеличивает срок службы инструмента. Однако цанги SK имеют очень ограниченный диапазон зажима (обычно всего 0,1 мм на размер), что означает, что предприятиям необходимо иметь больше размеров цанг в запасе, чтобы покрыть тот же диапазон, что и система ER. Стоимость одной цанги SK также выше и составляет от 20 до 45 долларов США.

Какой цанговый патрон обеспечивает наилучший диапазон зажима для гибкости цеха?

Для цехов, которые часто меняют диаметры инструментов, широкий диапазон зажима системы ER не имеет себе равных. Например, цанга ER32 может зажимать хвостовики диаметром от 2 мм до 20 мм, используя всего лишь набор из 20 цанг, каждая из которых покрывает диапазон 1 мм. Напротив, система TG требует цанг с диапазоном 0,5 мм для сохранения своего преимущества в точности, а система SK требует почти точного соответствия размера. Практическое значение имеет стоимость запасов и время переналадки. Полный набор ER32 (20 штук) стоит примерно 150 долларов США, в то время как сопоставимый набор TG (26 штук для того же диапазона) стоит около 500 долларов США, а набор SK обойдётся более чем в 800 долларов США. Для производственных партий с частой сменой инструмента система ER сокращает время настройки, поскольку оператору не нужно подбирать конкретную цангу для нестандартного размера хвостовика. Стандартная гайка цанги также позволяет быстрее затягивать вручную, тогда как для TG и SK часто требуется динамометрический ключ для достижения рекомендуемого усилия зажима.

Как биение инструмента влияет на качество поверхности и срок службы инструмента в этих системах?

Связь между биением и производительностью обработки нелинейна. Инструмент с биением 0,01 мм TIR (суммарное показание индикатора) будет иметь срок службы примерно на 20% больше, чем инструмент с биением 0,02 мм TIR. Более критично то, что на чистовом проходе увеличение биения на 0,01 мм напрямую приводит к увеличению шероховатости поверхности (Ra) на 0,01 мм на обработанной детали. В наших испытаниях на BQUQ, используя твердосплавную концевую фрезу диаметром 10 мм при 12 000 об/мин с радиальным врезанием 0,05 мм, мы измерили следующее: с цангой SK (биение 0,003 мм) Ra составила 0,4 микрона; с цангой TG (биение 0,006 мм) Ra составила 0,55 микрона; а со стандартной цангой ER (биение 0,012 мм) Ra составила 0,8 микрона. Для высокоскоростной обработки (HSM) выше 15 000 об/мин центробежная сила, действующая на гайку цанги, может вызвать расширение системы ER, динамически увеличивая биение. Системы TG и SK спроектированы с гайками меньшей массы, которые смягчают этот эффект, что делает их более стабильными на повышенных скоростях шпинделя.

Каковы различия в стоимости и сроках поставки при производстве этих цанг?

Сложность производства напрямую определяет цену и сроки поставки. Цанги ER производятся путём точения, прорезки и термической обработки, время обработки составляет примерно 10 минут на деталь. Цанги TG требуют дополнительного этапа прецизионного шлифования внутреннего отверстия для достижения жёсткого допуска, что добавляет 5 минут на деталь. Однако цанги SK требуют специализированного профильного шлифования и часто включают двухкомпонентную сборку (корпус и втулка), что удваивает время производства до примерно 20 минут на деталь. На нашем предприятии в Дунгуане стандартные цанги ER доступны со склада со сроком поставки 3 дня для нестандартных размеров. Цанги TG обычно требуют 7 дней, а цанги SK могут потребовать 10–14 дней из-за необходимости в специализированных шлифовальных кругах и контрольно-измерительном оборудовании. Таблица ниже суммирует ключевые технические характеристики для прямого сравнения.

Когда следует переходить с ER на системы TG или SK?

Решение о переходе должно основываться на данных, а не на маркетинговых заявлениях. Вам следует перейти с ER на TG, когда ваши отчёты контроля показывают, что износ инструмента, вызванный биением, приводит к отклонению размеров на деталях с жёсткими допусками (ниже ±0,01 мм). Это распространено в чистовой обработке пресс-форм и штампов. Вам следует перейти на SK, когда вы сталкиваетесь с вытягиванием инструмента при резании с радиальным врезанием более 50% диаметра инструмента или когда вы используете инструменты диаметром более 16 мм. Ещё одним критическим показателем является вибрация (дребезжание); если вы видите следы вибрации на заготовке при скоростях шпинделя ниже 8 000 об/мин, жёсткости системы ER может быть недостаточно. Для наших клиентов в аэрокосмической отрасли мы обычно рекомендуем SK для черновой обработки титана и инконеля, TG для финишных проходов и ER для всех вспомогательных операций, таких как сверление и нарезание резьбы. Такой многоуровневый подход оптимизирует стоимость инструмента относительно требований к производительности.

Какова правильная процедура обслуживания этих цанговых патронов?

Независимо от системы, основной причиной преждевременного выхода из строя является загрязнение. Грязь или остатки СОЖ на конусе цанги или в отверстии патрона приведут к неправильной посадке цанги, увеличив биение на 0,005 мм или более. Вы должны очищать поверхности конуса растворителем и безворсовой тканью перед каждой сменой инструмента. Вторым критическим фактором является момент затяжки. Для цанг ER чрезмерная затяжка приводит к растрескиванию цанги или деформации корпуса патрона. Рекомендуемый момент для гайки ER32 составляет 70–80 Нм. Для цанг TG момент выше, обычно 90–110 Нм, из-за более крутого конуса. Цанги SK часто требуют специального гидравлического или механического предварительного натяга, обычно 120 Нм. Всегда используйте калиброванный динамометрический ключ, а не штангу, чтобы предотвратить задиры гайки. Наконец, проверяйте прорези цанги на износ; если прорези сомкнулись до такой степени, что цанга больше не может сжиматься, она изношена и подлежит замене.

Часто задаваемые вопросы

Как часто следует заменять цанги для поддержания точности?

Вам следует проверять цанги после каждых 500 смен инструмента на износ зажимной поверхности и конуса. Замените цангу, если вы измеряете биение, превышающее 0,015 мм, на новой прецизионно шлифованной контрольной оправке. Большинство предприятий обнаруживают, что качественная цанга выдерживает от 2 000 до 3 000 циклов до ухудшения точности, но это число значительно снижается, если цанга используется на хвостовиках уменьшенного диаметра.

Можно ли использовать цанги ER в корпусе патрона TG?

Нет, системы механически несовместимы. Углы конусов разные (8 градусов против 12 градусов), и шаг резьбы на зажимных гайках тоже разный. Попытка вставить цангу ER в гайку TG повредит оба компонента и создаст серьёзную угрозу безопасности из-за неправильного зажима.

Какая система цанг лучше всего подходит для высокоскоростной обработки выше 20 000 об/мин?

Для длительной работы выше 20 000 об/мин цанги SK являются самым безопасным выбором благодаря гайке меньшей массы и сбалансированной конструкции. Стандартные цанги ER могут выделять чрезмерное тепло и вибрацию на таких скоростях. Если вы должны использовать систему ER, вам необходимо приобрести сбалансированные цанговые патроны ER, рассчитанные на высокоскоростную работу, которые обычно имеют максимальную скорость 25 000 об/мин, но требуют использования прецизионно сбалансированных гаек.

Как термическая обработка цанг влияет на их производительность?

Цанги обычно закаливаются до 44–48 HRC для корпуса и 58–62 HRC для зажимной области. Разница в твёрдости гарантирует, что корпус сохраняет упругость, а зажимная поверхность сопротивляется износу. Плохая термическая обработка приводит к релаксации цанги со временем, что вызывает потерю усилия зажима и увеличение биения. Всегда покупайте цанги у производителей, которые предоставляют сертификат твёрдости.

В чём разница в качестве балансировки между ER, TG и SK?

Стандартные цанговые патроны ER сбалансированы до класса G6.3 при 10 000 об/мин, что достаточно для универсального фрезерования. Прецизионно сбалансированные патроны ER могут достигать G2.5. Патроны TG обычно изготавливаются с качеством балансировки G2.5 при 15 000 об/мин. Патроны SK благодаря симметричной конструкции и меньшей массе гайки могут достигать G1.0 при 25 000 об/мин, что делает их единственным выбором для сверхвысокоскоростных шпинделей при обработке графита или алюминия.

Заключение

Выбор правильного цангового патрона — это решение, которое напрямую влияет на стоимость обработки детали. Для универсальных работ, где гибкость имеет первостепенное значение, более низкая стоимость и широкий диапазон зажима системы ER делают её логичным выбором по умолчанию. Однако для операций, требующих высокой точности и целостности поверхности, превосходное биение системы TG оправдывает её более высокую цену. Для тяжёлого съёма металла и инструментов большого диаметра жёсткость системы SK не подлежит обсуждению. Оптимальный инструментальный склад будет содержать комбинацию всех трёх систем, используемых в зависимости от требований к допускам и крутящему моменту конкретной операции.

В BQUQ мы применили эти принципы при производстве тысяч прецизионных компонентов для клиентов в автомобильной и медицинской отраслях. Наши инженеры могут помочь вам выбрать правильную стратегию крепления инструмента для вашего конкретного применения, гарантируя максимальный срок службы инструмента и минимальный брак. Для быстрой оценки вашей текущей инструментальной оснастки свяжитесь с нашей командой для бесплатной консультации. Мы предоставляем ответ на запрос котировки в течение 12 часов по всем вопросам, связанным с обработкой на станках с ЧПУ и инструментом. Свяжитесь с нами по электронной почте: sc@bquq.com, WhatsApp: +86 13713157787 или посетите наш сайт www.bquq.com.
