Краткий ответ: Успешная переделка радиатора — это контролируемый трёхэтапный процесс: термовспомогательное разделение при 60-80 °C, полное удаление старого термоинтерфейсного материала безворсовой салфеткой со растворителем, затем повторное крепление со свежим ТИМ и документированным циклом зажима или отверждения. Ожидайте 15-40 минут на сборку для клеевого соединения и 5-10 минут для механического. Тепловое сопротивление после чистой переделки обычно оказывается в пределах 5-15% от исходной сборки, при условии, что основание радиатора не погнуто и монтажные отверстия не сорваны. Никогда не используйте повторно отверждённый термоклей и никогда не прикрепляйте радиатор, плоскостность основания которого отклонилась более чем на 0,05 мм.

Переделка — это та часть теплового проектирования, которую никто не включает в технические характеристики. И всё же каждый инженер, который создавал прототип, разбирался с возвратом из эксплуатации или менял LED-модуль в середине проекта, в конце концов сталкивается с одной и той же задачей: снять радиатор и установить его обратно, не превратив рабочую деталь в брак.

Это руководство охватывает практическую механику снятия и повторного крепления радиаторов для трёх типов соединений, с которыми вы действительно столкнётесь: термоклей, термоскотч и механический зажим с термопастой или прокладкой. Оно написано для B2B-покупателей, технологов и ремонтных техников, работающих с алюминиевыми и медными радиаторами, поставляемыми с завода, который также выполняет механическую обработку.

Почему переделка радиаторов терпит неудачу чаще, чем следовало бы

Большинство неудач при переделке сводится к одной из четырёх корневых причин:

1. Термическое повреждение при снятии. Попытка оторвать приклеенный радиатор на холоде приводит к растрескиванию кристалла, отрыву контактных площадок или расслоению медного слоя печатной платы. Клеевые соединения прочны на сдвиг и слабы на отрыв — но усилие, которое вы прикладываете отвёрткой, это отрыв плюс изгиб.

2. Оставшиеся загрязнения. Старый клей или высохшая паста добавляют паразитный слой толщиной 0,05-0,3 мм. Это само по себе может удвоить сопротивление интерфейса.

3. Загрязнённые или окисленные контактные поверхности. Кожный жир, остатки силикона и оксид алюминия повышают контактное сопротивление.

4. Потеря усилия зажима. Повторно используемые пружинные зажимы, растянутые винты или восстановленные отверстия снижают контактное давление ниже расчётного.

Если вы контролируете все четыре фактора, переделка — рутинная операция. Если не контролируете ни одного, вы получите изделие, которое проходит быстрый тест включения и отказывает на 200-м часу.

Какие бывают типы соединений и как каждое из них разбирается?

Практическое правило: чем выше прочность связи, тем больше тепла нужно и тем медленнее нужно действовать. Именно скорость ломает детали.

Радиаторы, приклеенные на клей

Конструкционные термоклеи рассчитаны на выживание при вибрации и термоциклировании в течение многих лет. Именно это и делает их трудными для снятия. Рабочий подход — довести соединение до 60-80 °C: достаточно горячо, чтобы размягчить полимер, достаточно прохладно, чтобы оставаться значительно ниже порога оплавления припоя или повреждения компонентов. Нагревательный стол под платой действует мягче, чем термофен сверху, потому что нагревает всё соединение равномерно, а не создаёт горячую точку на радиаторе.

После нагрева прикладывайте медленное скручивающее движение, а не поддевайте. Скручивание нагружает связь на сдвиг, где клеи ведут себя предсказуемо. Если соединение сопротивляется, добавьте тепла и подождите — не добавляйте усилие.

Термоскотч и фазопереходные прокладки

Это самые дружелюбные соединения. Нагрейте до 50-60 °C, затем отслаивайте под небольшим углом пластиковым клином. Металлические инструменты царапают основание и создают концентратор напряжений, который позже проявляется как место зарождения трещины. После снятия скотча обе поверхности необходимо протереть растворителем — клеи, чувствительные к давлению, оставляют липкую плёнку, которая не проводит тепло.

Механически зажатые радиаторы

Самый простой случай, и именно здесь люди ленятся. Ослабляйте крепёж в диагональном порядке, а не последовательно, чтобы не погнуть основание. Обратите внимание на состояние зажима или пружины перед снятием. Пружина, получившая остаточную деформацию, не обеспечит исходное контактное давление при повторном использовании.

Как очистить интерфейс, не повредив поверхности?

Очистка — это этап, на котором качество переделки выигрывается или проигрывается. Цель — поверхность, визуально однородная, сухая и без какой-либо плёнки.

Две детали важнее, чем марка растворителя. Во-первых, используйте свежую ткань для каждого прохода — протирание загрязнённой тканью лишь перераспределяет силиконовое масло. Во-вторых, не касайтесь очищенной поверхности голыми пальцами. Кожные жиры — реальный загрязнитель интерфейса, и отпечаток пальца на основании радиатора измеримо влияет на тепловое сопротивление.

Для медных радиаторов учтите, что медные поверхности окисляются быстрее алюминиевых после очистки. Если вы не прикрепляете деталь в течение часа, храните её в герметичном пакете.

Как правильно прикрепить радиатор обратно?

Повторное крепление следует той же логике, что и исходная сборка, с одним дополнительным ограничением: возможно, вы работаете с радиатором, который уже прошёл термоциклирование.

Выберите правильный интерфейсный материал

• Термопаста — лучшие характеристики, требует усилия зажима, не подходит для заполнения зазоров более 0,1 мм.
• Термопрокладка — прощает неровности поверхности, легко переделывается снова, характеристики ниже, чем у пасты.
• Фазопереходный материал — хороший компромисс, работает как паста при рабочей температуре и ведёт себя как прокладка при сборке.
• Термоклей — только когда механическое крепление невозможно. Рассматривайте это как решение в одну сторону.

Контролируйте толщину клеевого шва

Тоньше — лучше, до определённого предела. Клеевой шов из пасты толщиной 0,025-0,075 мм — разумная цель для обработанной поверхности. Больше материала не означает больше проводимости — это означает больше объёмного сопротивления. Для клеёв следуйте указанной производителем толщине клеевого шва; слишком тонкое сжатие соединения может обеднить клей и создать пустоты.

Восстановите усилие зажима

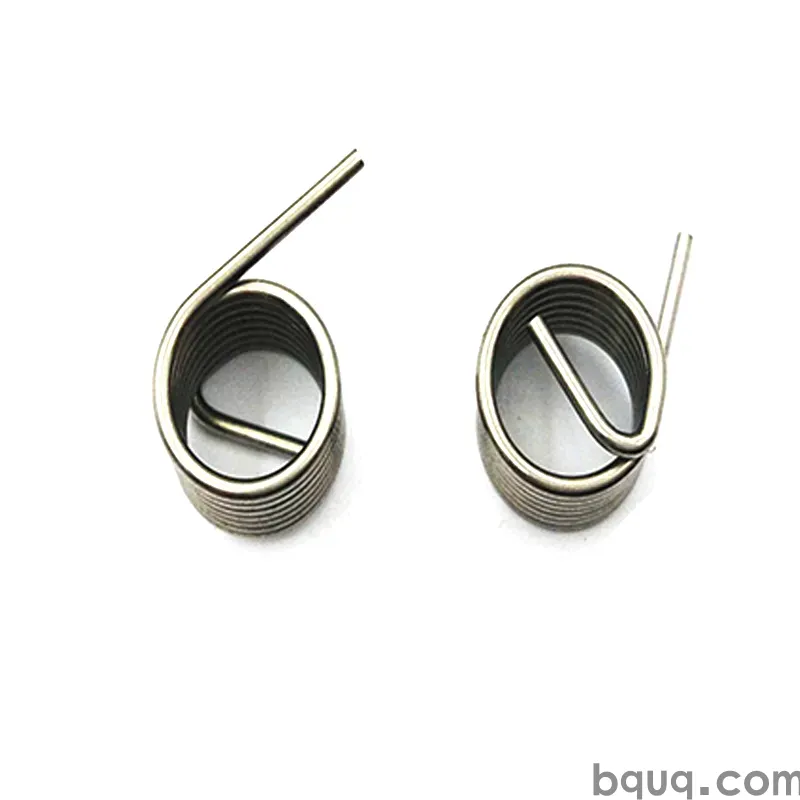

Если исходная конструкция использовала пружинные зажимы или винты, замените расходный крепёж. Повторно используемые винты с деформированной резьбой не будут держать момент. Повторно используемые пружины могут быть ослаблены. Там, где радиатор обработан на CNC с резьбовыми отверстиями, проверьте состояние резьбы перед повторной сборкой — сорванное отверстие в алюминиевом основании является распространённой жертвой переделки, и его можно восстановить с помощью helicoil, но не более длинным винтом.

Отверждение и проверка

Клеевые соединения требуют полного указанного графика отверждения. Частично отверждённое соединение может пройти функциональный тест, а затем отказать при термоциклировании. После отверждения проверьте коротким тепловым прогревом: запустите сборку на номинальной мощности и убедитесь, что разница между корпусом и окружающей средой соответствует вашему базовому уровню. Повышение более чем на 15% по сравнению с исходной сборкой означает, что что-то в сборке не так.

Когда переделка не стоит того?

Переделка — это решение о затратах не меньше, чем техническое. Откажитесь, когда:

• Основание радиатора погнуто или оребрение раздавлено. Правка рёбер редко восстанавливает исходную площадь поверхности предсказуемым образом.
• На подложке оторваны контактные площадки, треснули паяные соединения или расслоилась медь. Вы ремонтируете радиатор, а не плату.
• Соединение было паяным или спечённым. Полевая переделка нецелесообразна.
• Деталь — это недорогой экструдированный профиль, где замена стоит меньше часа работы техника.

Для высокоценных сборок — радиаторов с медным сердечником, испарительных камер или заказных CNC-обработанных оснований с жёсткими допусками на плоскостность — переделка почти всегда является более выгодным экономическим выбором. Замена CNC-обработанного радиатора с допуском на плоскостность основания ±0,005 мм требует реального времени обработки; восстановление хорошего занимает двадцать минут.

Проектирование с учётом ремонтопригодности с самого начала

Если ваш продукт когда-либо будет обслуживаться, проектируйте соединение так, чтобы его можно было разобрать. Практические меры:

• Предпочитайте механический зажим клею везде, где позволяет тепловой бюджет.
• Если клей необходим, укажите марку, допускающую переделку, с определённой температурой размягчения и задокументируйте это в сборочном чертеже.
• Обеспечьте доступ к основанию радиатора — никаких клеевых валиков под нависающими компонентами.
• Укажите плоскостность и чистоту поверхности на чертеже, чтобы запасная часть действительно подходила. Требование к плоскостности основания 0,05 мм по контактной зоне — разумное значение по умолчанию для обработанного интерфейса.
• Стандартизируйте одно семейство ТИМ по всей продуктовой линейке, чтобы техники запасали один растворитель и один заменяющий материал.

Эти решения ничего не стоят на этапе проектирования и экономят часы в полевых условиях. Они также определяют разницу между программой ремонта, которая работает, и той, которая тихо отгружает предельные изделия. Наше руководство по выдавливанию ТИМ охватывает связанный режим отказа, когда интерфейсный материал мигрирует из соединения при термоциклировании — стоит прочитать вместе с этим, потому что переделанное соединение с неправильной пастой будет выдавливаться быстрее, чем исходное.

Закупка сменных радиаторов для программ переделки

Когда объём переделки достаточно высок, покупка сменных радиаторов небольшими партиями часто дешевле, чем восстановление старых. Здесь важна гибкость по минимальному заказу. Завод, который производит экструдированные радиаторы по стандартным профилям, часто может быстро поставить сменную партию, тогда как заказной радиатор с определённой схемой отверстий и допуском на плоскостность требует короткого окна наладки.

Две вещи, которые следует указать в любом заказе на замену, особенно для программы переделки:

1. Плоскостность основания и чистота поверхности, измеренные по контактной зоне, а не по всему основанию.

2. Совместимость интерфейсного материала — если оригинал использовал фазопереходную прокладку, не заменяйте её пастой без повторной валидации теплового бюджета.

Входной контроль здесь тоже важен. Наша статья о контроле качества радиаторов охватывает проверки, которые выявляют плохую партию до попадания на сборочную линию. Для сборок на медной основе радиаторы с медным сердечником объясняют, где дополнительные затраты дают выигрыш в производительности, а где нет.

Часто задаваемые вопросы

В: Можно ли снять радиатор, приклеенный термоклеем, не повредив плату?

О: Да, если нагреть соединение до 60-80 °C и нагрузить его на сдвиг, а не на отрыв. Нагревательный стол под платой даёт более равномерный нагрев, чем термофен. Медленное скручивание работает; поддевание отвёрткой обычно нет. Сам радиатор почти всегда пригоден для повторного использования после очистки, но сторона печатной платы зависит от того, какое усилие вы приложили и насколько хорошо была поддержана плата.

В: Насколько ухудшаются тепловые характеристики после одного цикла переделки?

О: Обычно сопротивление интерфейса выше на 5-15% по сравнению с чистой исходной сборкой, при условии полного удаления остатков, свежего ТИМ и восстановленного усилия зажима. Ухудшение более чем на 15% обычно указывает на загрязнённую поверхность, погнутое основание или потерянное давление зажима, а не на саму переделку. Измерьте разницу между корпусом и окружающей средой на номинальной мощности и сравните с базовым уровнем для подтверждения.

В: Можно ли повторно использовать старую термопрокладку или пасту?

О: Нет. Отверждённый клей не склеится должным образом, а использованная паста или материал прокладки уже потеряли летучие вещества и загрязнены пылью и частицами оксида. Повторное использование — самая распространённая причина отказа переделанной сборки при тепловом тесте. Интерфейсный материал — расходный материал, планируйте свежий материал на каждый цикл переделки.

В: Какой растворитель использовать для очистки поверхностей радиатора?

О: Изопропиловый спирт 90% или выше — стандартный выбор, безопасный для алюминия, меди и большинства покрытий печатных плат. Специальные очистители ТИМ хорошо работают с силиконовыми остатками. Избегайте ацетона на окрашенных или анодированных поверхностях и на многих пластиках. Используйте свежую безворсовую ткань для каждого прохода и не касайтесь очищенной поверхности голыми руками.

В: Как понять, что радиатор слишком повреждён для переделки?

О: Отбракуйте его, если основание погнуто с отклонением от плоскостности более 0,05 мм по контактной зоне, если рёбра раздавлены на значительной части поля, если монтажные отверстия сорваны beyond one thread repair, или если на основании есть трещины. Для недорогих экструдированных профилей сравните стоимость замены со временем техника — замена обычно выигрывает.
