Автомобильные пружины: клапанные, возвратные и сенсорные
Краткий ответ: Автомобильные пружины делятся на три функциональные группы — клапанные пружины, которые должны выдерживать миллиарды циклов при высоких нагрузках, возвратные пружины, которые должны обеспечивать повторяемое усилие на миллионах коротких ходов, и сенсорные пружины, которые должны удерживать точную, стабильную нагрузку практически без перемещения. Типичные клапанные пружины изготавливаются из маслоотпущенной или хромокремниевой проволоки с дробеструйным упрочнением и горячей заневолей; возвратные пружины часто используют нержавеющую или музыкальную проволоку; сенсорные пружины обычно изготавливаются из нержавеющей стали для коррозионной стойкости и низкого магнитного влияния. BQUQ производит все три типа на одном заводе ISO9001 в Dongguan, обеспечивая ±0.005 мм на компонентах, связанных с пружинами, изготовленных на CNC, и предоставляя расчёт стоимости индивидуальных пружинных программ в течение 12 рабочих часов.
Что на самом деле делают автомобильные пружины внутри автомобиля?
Современный автомобиль содержит сотни пружин. Большинство из них невидимы для покупателя, но каждая из них является частью, критичной для безопасности или функционирования. Они делятся на три основные задачи:
- Накопление и высвобождение энергии — клапанные пружины, пружины сцепления, возвратные пружины тормозов.
- Удержание положения или предварительного натяга — сенсорные пружины, пружины разъёмов, пружины сидений и отделки.
- Возврат механизма в известное состояние — возвратные пружины дроссельной заслонки, педали, исполнительного механизма.
Инженерная задача для каждой из них различна. Клапанная пружина должна выдерживать экстремальные циклические нагрузки при высокой температуре. Возвратная пружина должна быть дешёвой, стабильной и надёжной в течение длительного срока службы при малых деформациях. Сенсорная пружина должна быть размерно стабильной и химически инертной, потому что дрейфующая сенсорная пружина приводит к дрейфу показаний датчика.
Почему три группы специфицируются по-разному
| Группа | Типичная проволока | Характер нагрузки | Доминирующий вид отказа | Ключевой параметр спецификации |
|---|---|---|---|---|
| Клапанная пружина | Хромокремниевая, маслоотпущенная | Высокое напряжение, высокая частота | Усталость, осадка, резонанс | Усталостная долговечность, допуск на жёсткость |
| Возвратная пружина | Музыкальная проволока, нержавеющая | Низкое напряжение, много коротких ходов | Остаточная деформация, коррозия, износ | Свободная длина, нагрузка при длине |
| Сенсорная пружина | Нержавеющая (302/304/316) | Очень малый ход, почти статическая | Дрейф нагрузки, коррозия | Точность нагрузки, стабильность материала |
Эта таблица — вся статья в миниатюре. Всё нижеследующее раскрывает одну строку за другой.
Клапанные пружины: самая нагруженная пружина в двигателе
Клапанная пружина находится между головкой блока цилиндров и тарелкой, закрывая клапан по профилю кулачка тысячи раз в минуту. При 6000 об/мин четырёхтактного двигателя каждая клапанная пружина совершает примерно 3000 циклов в минуту — около 180 000 циклов за час движения.
Выбор материала
Хромокремниевая легированная сталь (часто называемая хромокремнием или CrSi) является стандартом для клапанных пружин бензиновых двигателей, поскольку сочетает высокую усталостную прочность с хорошей стойкостью к осадке при повышенной температуре. Маслоотпущенная углеродистая сталь используется для менее нагруженных и более дешёвых применений. Для экстремальных или высокотемпературных ниш появляются специальные сплавы, и мы рассматриваем это семейство отдельно в наших заметках о пружинах из хастеллоя и инконеля.
Три процесса, которые позволяют клапанной пружине выжить
1. Дробеструйное упрочнение — бомбардировка поверхности контролируемой средой создаёт сжимающие остаточные напряжения, что задерживает зарождение усталостных трещин. Это самый эффективный этап обработки клапанной пружины.
2. Горячая заневоль (горячая стабилизация / scragging) — пружина сжимается до заданной высоты при температуре, чтобы первые циклы «осадки» произошли на заводе, а не в двигателе. Мы описываем механику в нашей статье о процессе горячей заневоли.
3. Шлифовка и ориентация — закрытые и шлифованные концы обеспечивают плоскую опорную поверхность и сохраняют перпендикулярность пружины под нагрузкой.
Что указывать на чертеже клапанной пружины
| Параметр | Почему это важно | Типичный диапазон допуска |
|---|---|---|
| Диаметр проволоки | Определяет жёсткость и напряжение | ±0.02 мм типично |
| Свободная длина | База для монтажной высоты | ±0.5 мм типично |
| Нагрузка при монтажной высоте | Непосредственно управляет давлением на седло клапана | ±5% типично |
| Нагрузка при открытой высоте | Управляет давлением на носик и сопротивлением отрыву | ±5% типично |
| Жёсткость (Н/мм) | Наклон между двумя точками нагрузки | ±5% типично |
| Перпендикулярность | Предотвращает боковую нагрузку на клапан | 1.5°–2.5° типично |
| Состояние поверхности | Места зарождения усталостных трещин | Дробеструйная обработка, без закатов |
Приведённые допуски являются ориентировочными для серийных автомобильных пружин. Более узкие диапазоны возможны, но они стоят денег и должны быть обоснованы чувствительностью двигателя, а не привычкой.

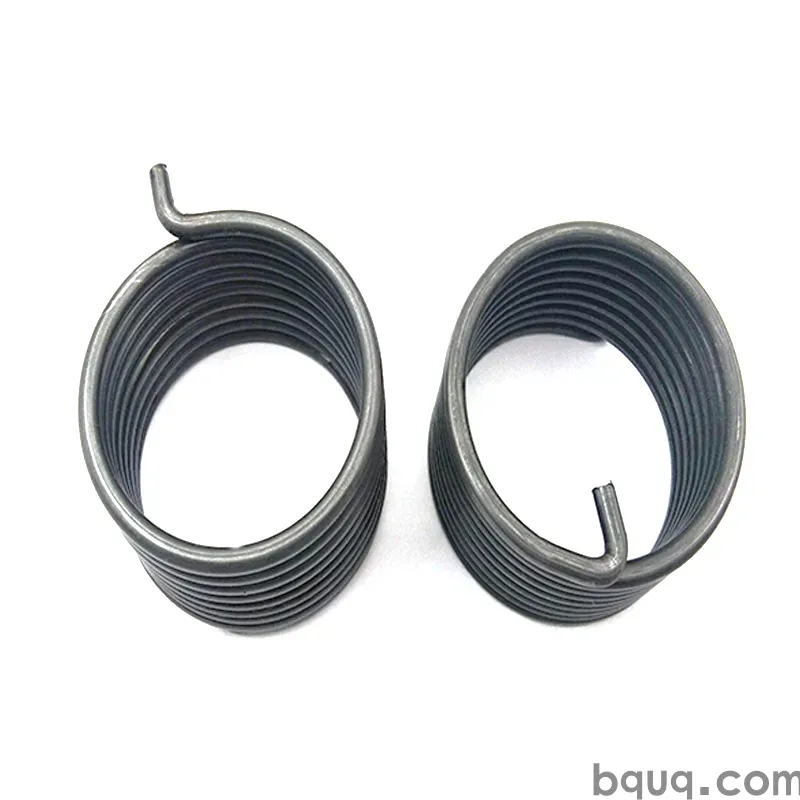

Возвратные пружины: дешёвые детали с дорогими отказами
Возвратные пружины повсюду — дроссельные узлы, педали тормоза и сцепления, механизмы стояночного тормоза, защёлки сидений, дверные ручки, рычаги исполнительных механизмов, крышки зарядных портов электромобилей. Обычно они малонагружены, но также обычно это деталь, которую никто не перепроверяет, и именно поэтому они отказывают в эксплуатации.
Три реальных риска
- Остаточная деформация. Возвратная пружина, сжатая до соприкосновения витков или почти до него при сборке, теряет свободную длину и перестаёт возвращать. Это ошибка проектирования, а не производства, и это самая распространённая жалоба на возвратные пружины, которую мы видим.
- Коррозия. Пружины под днищем, в моторном отсеке и в полостях дверей подвергаются солевому туману, конденсату и дорожным химикатам. Музыкальная проволока без покрытия будет ржаветь. Решение — нержавеющая сталь или углеродистая сталь с покрытием.
- Износ на концах. Возвратная пружина с нешлифованным концом, трущимся о штампованный кронштейн, будет истирать обе детали.
Выбор между музыкальной проволокой, нержавеющей сталью и углеродистой сталью с покрытием
| Вариант | Коррозионная стойкость | Стоимость | Лучшее применение |
|---|---|---|---|
| Музыкальная проволока (ASTM A228) | Плохая без покрытия | Самая низкая | Сухие внутренние механизмы |
| Музыкальная проволока с цинковым или никелевым покрытием | Средняя | Низкая | Общий моторный отсек и салон |
| Нержавеющая 302/304 | Хорошая до отличной | Средняя | Наружные, влажные, моечные зоны |
| Нержавеющая 17-7PH | Отличная + высокая прочность | Выше | Сочетание высокой нагрузки и коррозии |
Для высокопрочных нержавеющих возвратных пружин стоит переплатить за дисперсионно-твердеющие марки; мы сравниваем их в нашем руководстве по пружинной стали 17-7PH.
Правила проектирования, предотвращающие отказы возвратных пружин
- Держите максимальную рабочую деформацию ниже примерно 60–70% от деформации при соприкосновении витков. Более высокие значения провоцируют осадку.
- Используйте закрытые концы, а если пружина опирается на твёрдую плоскую поверхность — шлифованные.
- Указывайте нагрузку при определённой длине, а не только свободную длину. Свободная длина сама по себе не контролирует усилие, которое фактически ощущает механизм.
- Обеспечьте направляющий стержень или гнездо, чтобы пружина не могла потерять устойчивость.
Сенсорные пружины: точная нагрузка, минимальный ход
Сенсорные пружины — наименее заметное и наиболее чувствительное к допускам семейство. Они встречаются в датчиках давления, положения, хода педали, занятости сиденья и контактных системах разъёмов. Их задача — удерживать заданное усилие на чувствительном элементе или подвижной цели с минимально возможной вариацией по температуре и сроку службы.
Почему их специфицируют из нержавеющей стали
Преобладают три причины:
1. Коррозионная стойкость — датчики находятся в моторных отсеках, колёсных арках и под днищем.
2. Низкая магнитная проницаемость — нержавеющие 302 и 304 практически немагнитны в отожжённом состоянии, поэтому не влияют на датчики Холла или индуктивные датчики.
3. Стабильный модуль и низкая ползучесть — нагрузка не должна дрейфовать за 15 лет службы автомобиля.
Что на самом деле определяет точность сенсорной пружины
- Допуск на диаметр проволоки. Жёсткость пропорциональна четвёртой степени диаметра проволоки. Ошибка диаметра проволоки в 1% — это примерно 4% ошибки жёсткости. Именно поэтому сенсорные пружины требуют более строгого входного контроля проволоки, чем пружины общего назначения.
- Контроль диаметра витков. Жёсткость обратно пропорциональна кубу среднего диаметра витков.
- Число активных витков. Жёсткость обратно пропорциональна числу активных витков — наша статья об активных витках описывает правила подсчёта, которые часто становятся источником несоответствий в запросах.
- Состояние концов. Закрытые, шлифованные, поджатые концы обеспечивают наиболее повторяемую монтажную высоту.
- Индекс напряжения. Высокий индекс пружины (D/d) делает пружину чувствительной к малым размерным сдвигам. Наш материал об индексе пружины и напряжении объясняет компромисс между индексом, напряжением и технологичностью.
Допуск на нагрузку: что реально
| Уровень применения | Допуск на нагрузку при длине | Комментарий |
|---|---|---|
| Общая возвратная пружина | ±10% | Стандартное производство |
| Кузов / отделка автомобиля | ±7% | Отобранные партии проволоки |
| Предварительный натяг датчика / исполнительного механизма | ±5% | Контролируемая проволока + 100% испытание под нагрузкой |
| Прецизионный сенсорный эталон | ±3% | Сортировка или селективная сборка |
Диапазоны являются типичными и зависят от геометрии, размера проволоки и применения 100% испытаний. Диапазон ±3% для небольшой сенсорной пружины почти всегда подразумевает 100% сортировку по нагрузке, а не чисто производственную возможность.
Как BQUQ производит автомобильные пружины
BQUQ — это завод точного производства с сертификацией ISO9001 в Dongguan, Китай, на котором работают четыре производственные линии под одной крышей: обработка на CNC, штамповка металла, индивидуальные пружины и производство радиаторов. Это сочетание важно для автомобильных работ, потому что пружина редко поставляется отдельно — она поставляется в кронштейн, тарелку, корпус или штампованную клипсу.
Технологический процесс для автомобильной пружинной программы
1. Рассмотрение запроса — чертёж, точки нагрузки, материал, отделка поверхности, годовой объём. Коммерческие предложения выдаются в течение 12 рабочих часов.
2. Обратная связь по DFM — мы отмечаем проблемы с индексом, напряжением, запасом до соприкосновения витков и состоянием концов до изготовления оснастки.
3. Выбор проволоки — сертифицированные партии с проверкой диаметра для сенсорных и клапанных пружинных программ.
4. Навивка — станки с ЧПУ для формовки пружин сжатия, растяжения и кручения.
5. Дополнительные операции — снятие напряжений, дробеструйное упрочнение, горячая заневоль, шлифовка концов, гальваническое или порошковое покрытие.
6. Контроль — размерный контроль, нагрузка при длине, свободная длина, перпендикулярность и, при необходимости, выборочные испытания на усталость или солевой туман.
7. Упаковка и документация — прослеживаемость партий, протоколы контроля, пакеты документации в стиле PPAP по запросу.
Где четыре линии объединяются
| Потребность сборки | Линия BQUQ | Пример |
|---|---|---|
| Корпус пружины | Индивидуальные пружины | Клапанные, возвратные, сенсорные витки |
| Монтажный кронштейн | Штамповка металла | Анкерная пластина возвратной пружины |
| Тарелка или седло | Обработка на CNC | Седло сенсорной пружины, ±0.005 мм |
| Теплоотвод | Радиаторы | Теплоотвод корпуса датчика |
Закупка пружины, штампованного кронштейна и обработанного седла на одном заводе устраняет споры о накоплении допусков, которые возникают, когда три поставщика обвиняют друг друга.
Материалы и покрытия для автомобильных пружин
| Материал | Типичное автомобильное применение | Примечания |
|---|---|---|
| Музыкальная проволока (A228) | Возвратные пружины, клипсы | Самая низкая стоимость, требует покрытия на улице |
| Маслоотпущенная (A229) | Общего назначения, крупные витки | Хорошая усталостная прочность, умеренная стоимость |
| Хромокремниевая (A401) | Клапанные пружины, высокий цикл | Лучшее соотношение усталостной прочности и стоимости |
| Хромованадиевая | Тяжёлые клапаны, подвеска | Более высокая температурная стойкость |
| Нержавеющая 302 / 304 | Датчики, наружные возвратные | Коррозионностойкая, низкая магнитность |
| 17-7PH | Высокая нагрузка + коррозия | Премиальная, дисперсионно-твердеющая |
| Фосфористая бронза | Электрические контактные пружины | Электропроводность + пружинные свойства |
Покрытия для автомобильного применения включают цинкование, цинк-никель, никель, черное оксидирование и порошковое покрытие. Толщину покрытия необходимо учитывать в размерах витков — покрытие 15 мкм на проволоке 1 мм даёт изменение диаметра на 3% и измеримое изменение жёсткости. Мы рассматриваем компромиссы в нашей статье о гальваническом и порошковом покрытии пружин.
Испытания и валидация: что запрашивать у поставщика
Для автомобильных программ пакет контроля обычно так же важен, как и деталь. Разумный базовый запрос:
- Сертификация материала с номером плавки
- Размерный отчёт по диаметру проволоки, диаметру витков, свободной длине и перпендикулярности
- Нагрузка при заданных длинах с указанием размера выборки
- Твёрдость и, где применимо, микроструктура
- Проверка покрытия дробеструйной обработкой (интенсивность Almen) для клапанных пружин
- Часы солевого тумана для деталей с покрытием
- Испытания на усталость или циклические испытания для пружин, критичных для безопасности
Будьте явными в отношении размера выборки и критериев приёмки в запросе. «Испытан под нагрузкой» без указания размера выборки и диапазона допуска не является спецификацией.
Часто задаваемые вопросы
В: Из какого материала обычно изготавливают автомобильные клапанные пружины?
О: Хромокремниевая легированная сталь является наиболее распространённым материалом для клапанных пружин, поскольку обеспечивает прочный баланс усталостной прочности, стойкости к осадке и стоимости при повышенных температурах двигателя. Маслоотпущенная углеродистая сталь покрывает менее нагруженные двигатели, тогда как хромованадиевая и специальные сплавы появляются в тяжёлых или высокотемпературных применениях. Почти все серийные клапанные пружины подвергаются дробеструйному упрочнению и горячей заневоли для стабилизации нагрузки перед вводом в эксплуатацию.
В: Можно ли заменить возвратную пружину на нержавеющую без перепроектирования?
О: Не напрямую. Нержавеющие марки обычно имеют более низкий модуль и другое допустимое напряжение, чем музыкальная проволока, поэтому прямая замена обычно изменяет и жёсткость, и нагрузку при длине. Если цель — коррозионная стойкость, либо подберите жёсткость пружины, скорректировав геометрию витков, либо сохраните конструкцию из углеродистой стали и добавьте цинк-никелевое или порошковое покрытие. Всегда перепроверяйте запас до соприкосновения витков после любого изменения материала.
В: Почему сенсорные пружины требуют более жёстких допусков, чем другие пружины?
О: Потому что датчик считывает усилие, которое создаёт пружина, поэтому вариация пружины становится ошибкой измерения. Жёсткость зависит от четвёртой степени диаметра проволоки и куба диаметра витков, поэтому небольшие размерные сдвиги вызывают большие изменения нагрузки. Поэтому сенсорные пружины изготавливаются из более точных партий проволоки, при необходимости проходят 100% контроль нагрузки при длине и специфицируются из нержавеющей стали с низкой проницаемостью, чтобы не влиять на магнитные чувствительные элементы.
В: Сколько времени занимает получение расчёта на индивидуальные автомобильные пружины?
О: BQUQ выдаёт расчёты в течение 12 рабочих часов для стандартных запросов на индивидуальные пружины, представленных с чертежом, точками нагрузки, материалом, отделкой и годовым объёмом. Сроки изготовления прототипов и образцов зависят от оснастки и наличия материала, а сроки серийного производства зависят от объёма и дополнительных операций, таких как дробеструйное упрочнение, горячая заневоль или покрытие. Ранняя обратная связь по DFM сокращает весь цикл больше, чем любой отдельный этап процесса.
В: Каков минимальный заказ для автомобильных пружин?
О: BQUQ работает с гибкими минимальными заказами, что означает, что практический минимум зависит от размера проволоки, оснастки и необходимости дополнительных операций. Возможны небольшие партии прототипов и валидации, а цена за единицу улучшается с ростом объёма. Для автомобильных программ мы рекомендуем запрашивать стоимость прототипа, валидации и серийного объёма вместе, чтобы технологический маршрут был зафиксирован один раз и не менялся между этапами.
