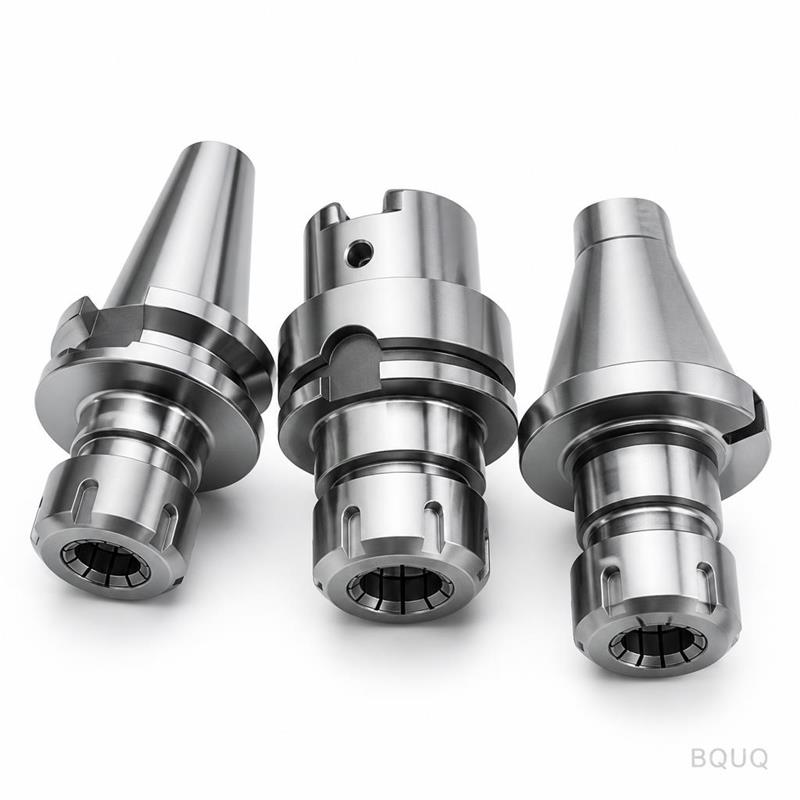

Геометрию вашего держателя инструмента определяет чертеж. Наши станки с ЧПУ определяют допуски. Мы обрабатываем цанговые патроны BT, HSK и SK непосредственно по вашим CAD-файлам, а затем проверяем каждый критический размер до того, как детали покинут наш цех в Дунгуане.
Кратко: Допуск биения 0,005 мм TIR, шероховатость поверхности до Ra 0,4, срок изготовления 15–20 рабочих дней, без минимального заказа.
Это прецизионное производство для оснастки, которая должна обеспечивать жесткое закрепление и точное вращение. Мы не гадаем. Мы измеряем.
Технические характеристики
Параметр
Значение
Доступные стандарты
BT30, BT40, BT50; HSK-A/C/E/F 32–100; SK30–50
Материал
20CrMnTi, 40Cr, 8620 или по вашему требованию
Твердость
Цементованная 58–62 HRC, сердцевина 30–42 HRC
Биение (TIR)
≤ 0,005 мм у носка, ≤ 0,008 мм на 4×D
Шероховатость поверхности
Ra 0,4 на конусе, Ra 0,8 на наружных поверхностях
Допуск на угол конуса
AT3 или лучше согласно DIN 69871 / ISO 7388
Резьба
Шлифованная, класс 6H или лучше
Балансировка
G2,5 при 20 000 об/мин, опционально
Техпроцесс
Токарная обработка с ЧПУ, 5-осевое фрезерование, внутреннее/наружное шлифование, притирка
15 дней для прототипов, 20 дней для серийного производства
Мы шлифуем конус и отверстие за одну установку. Это обеспечивает концентричность посадочного места цанги относительно конуса. Мы не экономим на зажимном конусе — он притирается до зеркальной поверхности для максимального усилия зажима и повторяемости.
Три причины, по которым покупатели отправляют нам свои чертежи
1. Прослеживаемое качество по партиям. Каждая плавка и каждая производственная партия получают уникальный код. Если вам необходимо проследить держатель инструмента до сертификата на материал и оператора, мы сделаем это за считанные минуты. Мы храним записи в течение 10 лет.
2. Протокол контроля для каждой партии. Вы получаете отчет с размерами для каждой партии, а не для образца. Мы измеряем угол конуса, биение, твердость и шероховатость поверхности на каждой детали. Если какой-либо размер не соответствует допуску, деталь не отгружается.
3. Один завод для ЧПУ + штамповки + пружин + радиаторов. Вы отправляете нам чертеж держателя инструмента, и мы его обрабатываем. Но если для вашей сборки также требуются штампованный винт для захвата, цанга или радиатор для шпиндельного двигателя, мы изготавливаем и их. Один заказ на поставку, один стандарт качества, один пункт отгрузки. Меньше поставщиков — меньше проблем.
Где применяются эти детали
Нестандартные цанговые патроны для ЧПУ — это не складские позиции. Они устанавливаются в станки, которые должны выдерживать жесткие допуски в течение всего дня.
Автомобильные трансферные линии: Держатели BT40 для высокопроизводительной обработки блоков и головок цилиндров. Повторяемость имеет значение, когда инструмент меняется каждые 200 деталей.
Авиационные конструкционные детали: Патроны HSK63A для обработки алюминия и титана. Короткий жесткий интерфейс HSK сводит к минимуму прогиб при высоких радиальных нагрузках.
Производство пресс-форм и штампов: Держатели SK50 для фрез большого диаметра и сменных пластин. Шероховатость поверхности полости формы зависит от жесткости держателя.
Обработка медицинских изделий: Небольшие патроны HSK32 и BT30 для прутковых станков и малых обрабатывающих центров. Биение менее 5 микрон критично для сверл и разверток малого диаметра.
Энергетический сектор: Держатели BT нестандартной длины для глубокого сверления и растачивания корпусов клапанов и корпусов насосов.
Если у вашего станка есть конус шпинделя, мы можем изготовить держатель, который ему подходит.
В: Каков ваш минимальный заказ?
О: Минимального заказа нет. Мы рассчитываем стоимость одной детали или тысячи деталей с одинаковой точностью на единицу. Прототипы приветствуются.
В: Как вы гарантируете допуски и качество?
О: Мы шлифуем конус и отверстие за одну установку. Каждая деталь проверяется на КИМ и пневматическим калибром. Вы получаете протокол контроля партии вместе с отгрузкой. Если какой-либо размер не соответствует спецификации, мы заменяем деталь за свой счет.
В: Каков срок изготовления?
О: 15 рабочих дней для партий прототипов. 20 рабочих дней для серийных партий. Для срочных заказов возможна ускоренная поставка за 10 дней при наличии материала.
В: Предоставляете ли вы сертификаты на материалы?
О: Да. Мы предоставляем сертификаты завода-изготовителя на сырье, отчеты по термообработке и подтверждение твердости. Все документы привязаны к коду партии на детали.
Отправьте свой чертеж
Хватит сравнивать каталоги стандартных держателей инструмента. Отправьте нам свой чертеж и получите твердое коммерческое предложение на нестандартный цанговый патрон, изготовленный точно по вашим спецификациям.
Твердое коммерческое предложение в течение 12 часов
Обратная связь по технологии (DFM) по конусу, толщине стенки или материалу, если мы видим риск
Без минимального заказа, без платы за оснастку для стандартных конусов
Отправьте ваш PDF или STEP-файл на sc@bquq.com или напишите нам в WhatsApp: +86 13713157787.
Прецизионное производство, сделано в Китае, проверено перед отгрузкой. Ваш чертеж — это отправная точка. Готовый держатель — это доказательство.
