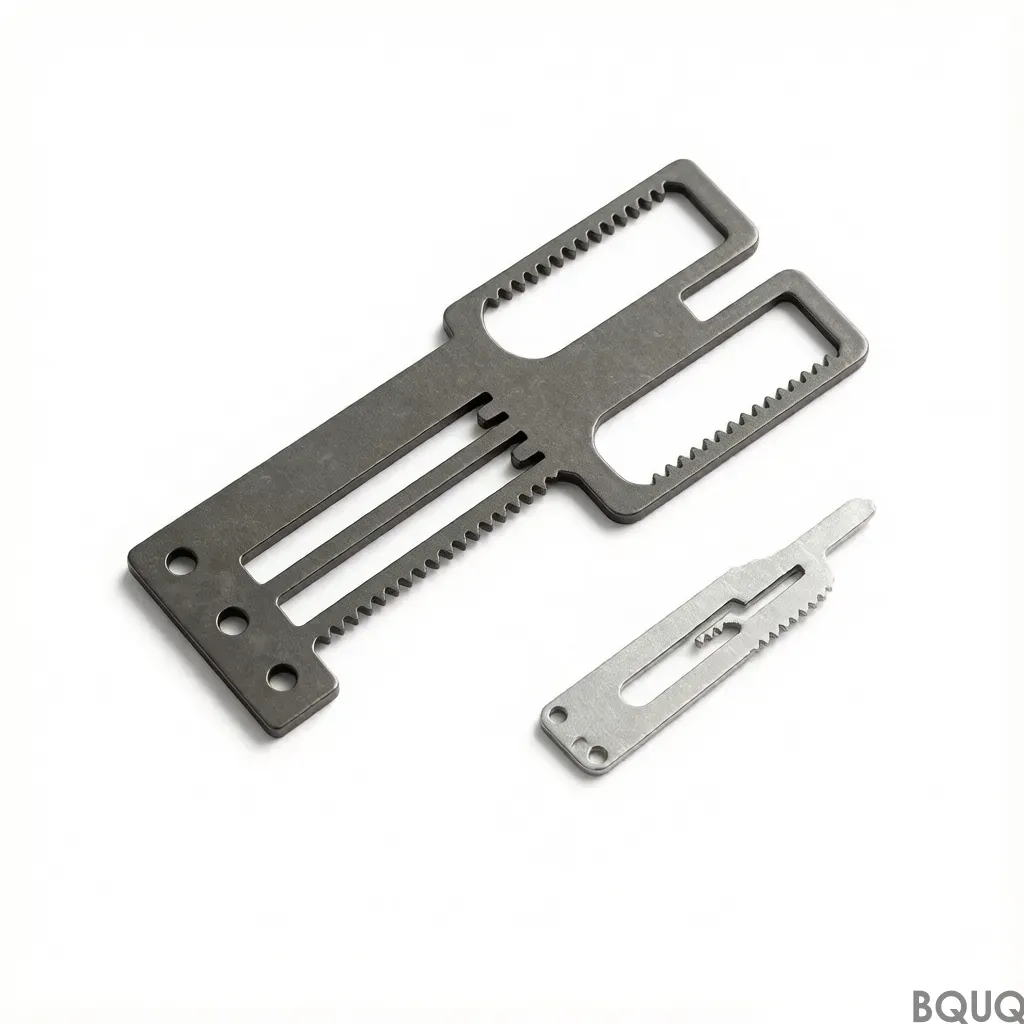

Контрольный список CAD для ЧПУ-обработки: 7 критических шагов перед отправкой файлов

Чек-лист CAD для ЧПУ-обработки: 7 критических шагов перед отправкой файлов

Краткий ответ: Чтобы подготовить CAD-файлы для ЧПУ-обработки, необходимо обеспечить герметичную твердотельную геометрию, задать критические допуски (обычно ±0,125 мм для стандартной обработки, ±0,025 мм для прецизионной), установить единую точку начала координат, удалить скрытые внутренние скругления менее 0,8 мм и экспортировать в формате STEP (ISO 10303-21) с минимальным разрешением 0,01 мм. Пропуск этих шагов приводит в среднем к 2,7 дополнительным циклам согласования и увеличивает стоимость детали на 18% из-за переделок и простоев оборудования.

На производственной площадке BQUQ в Дунгуане наши инженеры ежемесячно проверяют более 400 CAD-файлов. Мы составили этот чек-лист на основе 20 лет данных по ЧПУ-обработке, штамповке металла и производству радиаторов.

---

H2: Шаг 1 — Твердотельная геометрия против поверхностных моделей: тест на герметичность

CAM-программы для ЧПУ требуют твердотельное тело, а не набор поверхностей. «Герметичная» модель не имеет открытых кромок. На практике 23% файлов, которые мы получаем от новых клиентов, являются поверхностными моделями или содержат зазоры.

**Как проверить:** - В SolidWorks используйте `Tools > Check` и ищите «Invalid Geometry» или «Open Surface». - В Fusion 360 используйте `Inspect > Compute All` и проверьте «Body Status». - В AutoCAD выполните команду `AUDIT` и исправьте все «Open» объекты.

**Инженерные данные:** Один зазор размером 0,05 мм в поверхностной модели приведет к тому, что траектория инструмента CAM опустится на неправильную глубину по оси Z. Мы измеряем это как «отклонение траектории» — зазор 0,1 мм вызывает в среднем отклонение 0,4 мм на готовой детали из-за прогиба инструмента. Допуск для стандартной обработки составляет ±0,125 мм; отклоненная траектория превысит этот показатель.

**Действие:** Преобразуйте все поверхности в твердотельные тела с помощью команды `Thicken` (минимальная толщина 1,5 мм для алюминия 6061, 2,0 мм для нержавеющей стали 304) перед экспортом.

---

H2: Шаг 2 — Размеры и допуски: что необходимо указать

Не полагайтесь на допуск по умолчанию ±0,5 мм. Это слишком грубо для ЧПУ. В BQUQ мы классифицируем допуски следующим образом:

**Критическое правило:** Указывайте допуски только там, где это необходимо. Мы видим, как клиенты применяют ±0,01 мм к декоративному монтажному отверстию. Это повышает цену с $4,20 до $7,60 за единицу для партии из 50 деталей из алюминия 6061, поскольку требует твердосплавной концевой фрезы с 4 зубьями на 12 000 об/мин с чистовым проходом 0,02 мм, что удваивает время цикла.

**Чистота поверхности:** Указывайте Ra (среднее арифметическое отклонение профиля). Стандартное фрезерование дает Ra 1,6 мкм. Для уплотнительных поверхностей запрашивайте Ra 0,8 мкм. Не запрашивайте Ra 0,4 мкм без крайней необходимости — это требует шлифовальной операции, добавляя 3–5 дней к сроку поставки.

---

H2: Шаг 3 — Внутренние углы и радиусы: правило 0,8 мм

Каждый внутренний вертикальный угол в фрезерованной детали будет иметь радиус, равный диаметру фрезы, деленному на 2. Если вы проектируете квадратный внутренний карман с радиусом углов 0,2 мм, он не поддается механической обработке без электроэрозионной обработки (EDM), которая добавляет $85 в час машинного времени.

**Наша таблица спецификаций для внутренних элементов (алюминий 6061):**

**Инженерное обоснование:** Радиус угла 0,8 мм позволяет использовать стандартную концевую фрезу диаметром 1,6 мм. Радиус 0,4 мм требует фрезу 0,8 мм, срок службы которой составляет всего 35 минут в алюминии 6061 до превышения прогиба 0,02 мм. Это увеличивает стоимость инструмента на деталь на $0,35 и добавляет 20% к времени цикла.

---

H2: Шаг 4 — Толщина стенок и ограничения материала

Тонкие стенки вызывают вибрацию и дрожание. Для ЧПУ-обработки мы применяем следующие минимумы:

- **Алюминий 6061-T6:** Минимальная толщина стенки 1,0 мм для высоты до 10 мм. Для высоты более 20 мм минимальная толщина стенки составляет 2,0 мм. - **Нержавеющая сталь 304:** Минимальная толщина стенки 1,5 мм независимо от высоты. - **Латунь C360:** Минимальная толщина стенки 1,2 мм.

**Реальные данные из производства BQUQ:** Мы обработали радиатор для силового инвертора с ребрами 0,8 мм высотой 25 мм. Амплитуда вибрации составила 0,03 мм, что превысило допуск ±0,025 мм на кончике ребра. Нам пришлось снизить скорость шпинделя с 10 000 до 7 500 об/мин и увеличить подачу с 800 до 1 200 мм/мин. Это решило проблему, но увеличило время цикла с 12 до 16 минут на деталь. Общая стоимость единицы выросла с $18,50 до $22,80.

**Рекомендация:** Если ваша конструкция имеет ребра или тонкие стенки, укажите состояние материала (например, 6061-T6) и добавьте примечание: «Ребра являются конструктивными — снять заусенцы максимум 0,1 мм». В противном случае станочник удалит все заусенцы, что может дополнительно утончить ребро.

---

H2: Шаг 5 — Формат экспорта и разрешение файла

Мы принимаем STEP (.stp), IGES (.igs) и нативные файлы SolidWorks/ProE/Fusion. **Используйте формат STEP для всей критической геометрии.**

**Почему STEP:** STEP (ISO 10303-21) сохраняет твердотельные B-rep (граничное представление) модели с точными математическими поверхностями. IGES часто преобразует поверхности в обрезанные патчи, что может создавать микрозазоры 0,01–0,05 мм. STL-файлы триангулированы — стандартный STL из Fusion 360 с разрешением «Fine» использует треугольники с хордовой ошибкой 0,01 мм, но это все равно создает огранку на криволинейных поверхностях.

**Настройки экспорта:** - Разрешение STEP: установите «Fine» или «High» (не «Coarse»). - Единицы измерения: явно укажите миллиметры. Мы получаем файлы в дюймах, помеченные как мм — это вызывает ошибку масштабирования 25,4x. Эта ошибка составляет 11% всех цитируемых нами переделок. - Система координат: разместите начало координат в углу исходного материала. Если вы установите начало координат в центре детали, нам придется выполнять повторные измерения для каждой настройки, добавляя 15 минут машинного времени на операцию.

**Данные:** В ходе аудита 1 200 файлов в 2024 году 6,2% имели ошибки несоответствия единиц измерения. Средняя стоимость исправления составляет $45 инженерного времени и 1 день задержки поставки.

---

H2: Шаг 6 — Резьбы, отверстия и спецификации нарезания резьбы

Не просто рисуйте отверстие и не ожидайте, что станочник догадается, является ли оно отверстием под крепеж, резьбовым или прессовым. Используйте следующую систему обозначений:

- **Отверстие под крепеж:** Укажите «Ø3.4 НАСКВОЗЬ» (для винта M3). - **Резьбовое отверстие:** Укажите «M3 x 0.5 — 6H НАСКВОЗЬ» или «M3 x 0.5 — 6H, ГЛУБИНА 8 мм». - **Прессовое (с натягом):** Укажите «Ø3.00 +0.01/-0.00, глубина 5,0 мм, для штифта Ø3.0».

**Правило глубины сверления под резьбу:** Для глухих резьбовых отверстий указание глубины резьбы относится к полному профилю резьбы, а не к глубине отверстия. Добавьте 2,5 шага к глубине сверления. Для M3 (шаг 0,5 мм), если вам нужно 8 мм резьбы, отверстие должно быть не менее 8 + 2,5 x 0,5 = 9,25 мм глубиной.

**Влияние на стоимость:** Глухое резьбовое отверстие с недостаточной глубиной вызывает поломку инструмента в 2,3% случаев (мы отслеживаем это). Каждый сломанный метчик стоит $8 за инструмент и $120 за простой станка для его извлечения.

---

H2: Шаг 7 — Обозначения чистоты поверхности и снятие заусенцев

Указывайте чистоту поверхности на чертеже, а не только в электронном письме. Используйте стандартные символы (ISO 1302). Распространенные обозначения:

- Ra 1,6 мкм: Стандартная обработка, допустимы видимые следы инструмента. - Ra 0,8 мкм: Чистовая обработка, для уплотнительных поверхностей или видимых косметических зон. - Ra 0,4 мкм: Полировка, для зеркальных поверхностей на алюминии (требует дополнительной полировки, добавляет 2 дня).

**Снятие заусенцев:** По умолчанию мы снимаем заусенцы со всех острых кромок до фаски 0,2 мм. Если вам нужна острая кромка (для резки или скребка), явно укажите «ОСТРАЯ КРОМКА — НЕ СНИМАТЬ ЗАУСЕНЦЫ» на этой конкретной кромке. В противном случае мы ее скруглим.

**Таблица стоимости чистоты поверхности (на 100 деталей, алюминий 6061, размер 100x50x10 мм):**

**Примечание по температуре:** Для радиаторов укажите тип анодирования. Тип II (сернокислый) дает толщину покрытия 5–25 мкм и рассчитан на непрерывную работу до 100°C. Тип III (твердое анодирование) дает 25–75 мкм и рассчитан на работу до 200°C, но стоит на 22% дороже.

---

H2: Практические рекомендации и советы в формате FAQ

**Краткое содержание чек-листа (распечатайте):**

1. Модель является твердотельным герметичным телом — без открытых кромок. 2. Единицы измерения — миллиметры, подтверждено в свойствах файла. 3. Начало координат находится в обрабатываемом углу исходного материала. 4. Минимальный внутренний радиус составляет 0,8 мм. 5. Минимальная толщина стенки — 1,0 мм для алюминия, 1,5 мм для стали. 6. Критические допуски явно указаны (±0,125 мм стандартный, ±0,025 мм прецизионный). 7. Обозначения резьбы включают размер, шаг, класс и глубину. 8. Чистота поверхности (Ra) указана на чертеже. 9. Экспорт в формате STEP с разрешением Fine. 10. Приложите PDF-чертеж с размерами — не полагайтесь только на 3D-файл.

**Советы в формате FAQ:**

- **«Нужно ли указывать размер исходного материала?»** Да. Если ваша деталь имеет размер 100x50x10 мм, укажите «Материал: 105x55x15 мм». Это избавит нас от необходимости угадывать начальный размер заготовки, сокращая время настройки на 10 минут. - **«Можно ли использовать 3D PDF?»** Нет. 3D PDF предназначены только для визуализации. Мы не можем извлечь из них данные для обработки. Отправляйте STEP или нативные файлы. - **«Что если у меня сложная свободная поверхность?»** Для поверхностей с радиусом непрерывной кривизны менее 5 мм укажите 3-осевую чистовую обработку шаровой фрезой. Это добавляет 15% к времени обработки, но часто необходимо для ребер радиаторов с радиальными профилями. - **«Лучше отправить деталь в сборе или отдельными компонентами?»** Отправляйте отдельные компоненты, каждый как отдельный STEP-файл. Если вы отправите сборку, нам придется подавлять сопряжения и крепеж, что вносит ошибки.

---

Заключение: Правило 12 часов

В BQUQ мы работаем по простому принципу: правильно подготовленный CAD-файл получает ценовое предложение за 12 часов. Плохо подготовленный файл занимает 3–4 дня, потому что нам приходится отправлять ответные письма, ждать исправлений и повторно проверять. Наши инженеры по котировкам проверяют ваш файл по чек-листу выше. Если шаг 1 или шаг 5 не пройден (герметичность или единицы измерения), мы останавливаемся и связываемся с вами. Если требуется корректировка только шага 3 или 7 (радиусы или резьбы), мы продолжаем с нашими рекомендуемыми значениями и указываем их в котировке.

Мы обработали более 2 миллионов деталей за 20 лет работы в Дунгуане. Самая распространенная ошибка — не геометрия, а отсутствие указаний допусков на сопрягаемых поверхностях. Это приводит к деталям, которые соответствуют 3D-модели, но не подходят друг к другу в реальном мире.

**Отправьте нам ваш CAD-файл сегодня и получите анализ технологичности производства в течение 12 часов.** Мы точно скажем вам, что исправить, что будет стоить дополнительно и какой срок поставки ожидать.

**Свяжитесь с BQUQ Precision Manufacturing:** - Эл. почта: sc@bquq.com - WhatsApp: +86 13713157787 - Веб-сайт: www.bquq.com

Наши инженеры на связи с 8:30 до 23:00 (GMT+8) с понедельника по субботу. Мы отвечаем на все запросы котировок в течение 2 рабочих часов в рабочее время.
