Руководство по распространенным дефектам штамповки и практическим решениям
Штамповка — это фундаментальный процесс в металлообработке, используемый для производства деталей от простых кронштейнов до сложных автомобильных компонентов. Однако дефекты могут снижать качество, увеличивать затраты и задерживать производство. Это подробное руководство рассматривает наиболее распространенные дефекты штамповки — такие как заусенцы, трещины, пружинение и поверхностные царапины — и предлагает практические, действенные решения для их минимизации или устранения. Независимо от того, являетесь ли вы опытным техником или новичком в штамповке, эти знания помогут вам достичь более высокой точности и эффективности.

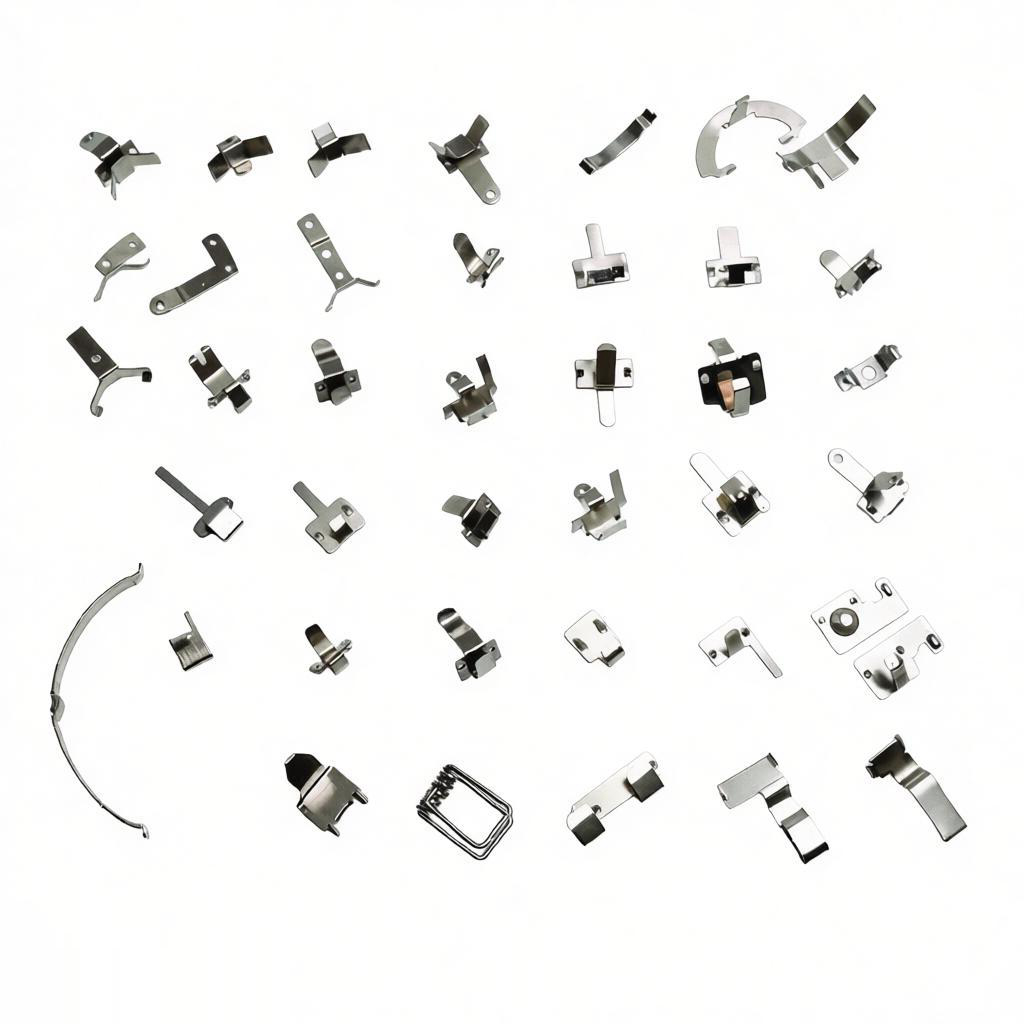

Понимание дефектов штамповки
Дефекты штамповки возникают из-за комбинации факторов: свойств материала, конструкции штампа, настройки пресса и параметров процесса. Выявление первопричины — первый шаг к исправлению. Ниже мы разбираем наиболее частые проблемы, их причины и проверенные методы устранения.
Образование заусенцев — причины и способы устранения
Заусенцы — это нежелательные приподнятые края или шероховатые выступы на штампованных деталях, часто возникающие вдоль линий реза. Они могут вызывать трудности при обработке, проблемы со сборкой и даже риски для безопасности.
Распространенные причины
Чрезмерный зазор штампа (слишком большой или неравномерный)
Изношенные или затупленные кромки пуансона и матрицы
Неправильное выравнивание пуансона и матрицы
Изменения твердости материала
Практические решения
Оптимизируйте зазор штампа в зависимости от толщины и типа материала (обычно 15–25% от толщины заготовки).
Регулярно проверяйте и затачивайте режущие кромки; используйте твердосплавный или покрытый инструмент для увеличения срока службы.
Обеспечьте точное выравнивание с помощью направляющих или оптических измерительных систем.
Используйте смазочные материалы для снижения трения и нагрева.
| Толщина материала (мм) | Рекомендуемый зазор (мм на сторону) |
|---|---|
| 0.5 | 0.025–0.050 |
| 1.0 | 0.050–0.100 |
| 2.0 | 0.100–0.200 |
Разрывы или трещины – как предотвратить
Разрывы или трещины возникают при формовке из-за чрезмерного напряжения, низкой пластичности материала или острых кромок штампа. Этот дефект особенно распространен в высокопрочных сталях или толстых материалах.
Основные причины
Материал с недостаточным удлинением или слишком высокой прочностью на разрыв
Слишком малый радиус гибки для толщины материала
Недостаточная смазка или задиры
Неправильное усилие прижима
Советы по предотвращению
Выбирайте материалы с достаточной пластичностью для требуемой деформации.
Увеличьте радиусы гиба как минимум до 1 толщины материала (2x для высокопрочных сталей).
Применяйте равномерную, подходящую смазку (например, вытяжные масла).
Отрегулируйте давление прижима для обеспечения течения материала без образования складок.
Используйте прогрессивные штампы с предварительными формовочными позициями для постепенного распределения напряжений.
Пружинение и искажение – методы контроля
Пружинение — это упругое восстановление материала после формовки, вызывающее отклонения от заданной формы. На него влияют предел текучести материала, толщина и геометрия гиба.
Факторы, влияющие на пружинение
Тип материала: алюминий пружинит больше, чем мягкая сталь.
Угол и радиус гибки: более острые изгибы дают большее пружинение.
Недостаточный зазор и давление оснастки для переформовки.
Решения
Штампы с перегибом: проектируйте штампы с компенсацией ожидаемого пружинения (обычно 1–3 для стали, больше для алюминия).
Используйте операции дожима или чеканки для пластической деформации материала и фиксации формы.
Применяйте более высокие усилия формовки и увеличивайте время выдержки давления.
Рассмотрите термообработку деталей после штамповки для снятия внутренних напряжений.
Царапины и следы на поверхности – методы предотвращения
Поверхностные дефекты, такие как царапины, вмятины или следы от инструмента, могут ухудшить внешний вид и коррозионную стойкость. Они часто возникают из-за плохой обработки поверхности штампа или загрязнений.
Основные причины
Шероховатые или поврежденные поверхности штампа
Загрязнения (металлическая стружка, грязь, старая смазка)
Твердые частицы, внедренные в материал или инструмент
Недостаточная или неправильная смазка
Стратегии предотвращения
Полировка штампов до зеркального блеска (Ra < 0,2 мкм) для ответственных поверхностей.
Внедрение регулярных циклов очистки и использование защитных крышек.
Использование фильтрованной смазки и частая замена.
Установка очистительных прокладок или воздушных обдувов для удаления мусора со штампов.
Выбор более мягких материалов штампов (например, бронзы) для деликатной отделки.
Непостоянные размеры – допуски и регулировки
Изменение размеров деталей может быть вызвано колебаниями толщины материала, изменениями температуры или износом штампа. Постоянство критически важно для взаимозаменяемых деталей.
Источники изменений
Допуск по толщине материала (например, ±0,1 мм)
Расширение при нагреве во время высокоскоростной штамповки
Смещение или износ последовательного штампа
Непостоянство скорости и синхронизации пресса
Корректирующие действия
Используйте статистическое управление процессами (SPC) для мониторинга размеров в реальном времени.
Укажите более узкие диапазоны толщины материала у поставщиков.
Автоматизация смазки штампа и контроля температуры.
Плановое техническое обслуживание штампа и замена изношенных компонентов.
Регулировка высоты смыкания или положения ползуна для компенсации износа штампа.
Продвинутая профилактика через обслуживание штампа
Проактивное обслуживание штампа — наиболее эффективный способ предотвращения дефектов. Хорошо обслуживаемый штамп обеспечивает стабильное производство качественных деталей с минимальным временем простоя.
Контрольный список обслуживания
Ежедневно: очистка штампов, проверка на наличие мусора, осмотр кромок пуансона и матрицы.
Еженедельно: проверка соосности, зазоров и системы смазки.
Ежемесячно: измерение критических размеров штампа, замена изношенных пружин или направляющих.
Ежегодно: повторная заточка или нанесение покрытия на поверхности, полное восстановление штампа.
Внедрение цифровой системы отслеживания производительности штампов помогает прогнозировать отказы до их возникновения.
Заключение
Дефекты штамповки неизбежны, но управляемы. Понимая коренные причины — будь то материал, оснастка или процесс — вы можете применять целевые решения для минимизации дефектов. Регулярное обслуживание штампов, правильная смазка, выбор материала и оптимизация процесса являются основой бездефектной штамповки. В [Your Company Name] мы сочетаем многолетний опыт с современным оборудованием для производства точных металлических штампованных деталей. Свяжитесь с нами сегодня для получения бездефектных и экономически эффективных решений.
