Глубокая вытяжка: рекомендации и советы по проектированию
Глубокая вытяжка — это универсальный процесс формовки металла, преобразующий плоские листовые заготовки в сложные трехмерные формы. Он широко применяется в таких отраслях, как автомобилестроение, авиакосмическая промышленность, электроника и производство медицинских изделий. В этом руководстве рассматриваются ключевые конструктивные соображения и практические советы для оптимизации проектов глубокой вытяжки с точки зрения качества, эффективности и экономичности.

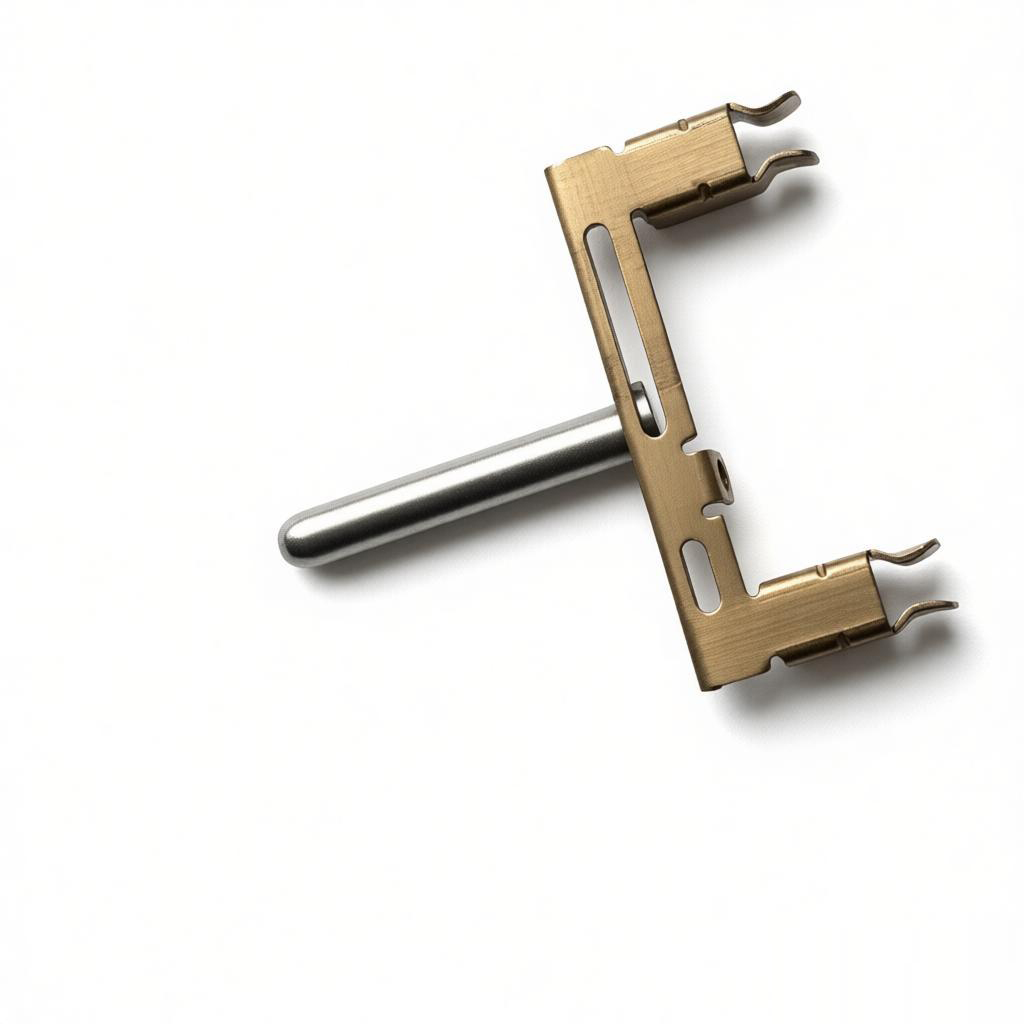

Понимание процесса глубокой вытяжки
Глубокая вытяжка включает пуансон, который вдавливает металлическую заготовку в полость матрицы, заставляя материал течь и принимать форму матрицы. Процесс называется «глубоким», когда глубина вытянутой детали превышает ее диаметр. Он требует тщательного контроля потока материала, смазки и скорости пресса, чтобы избежать дефектов, таких как разрывы, складки или утонение.
Как работает глубокая вытяжка
Процесс начинается с размещения заготовки над отверстием матрицы. Пуансон опускается, вдавливая заготовку в матрицу. Металл растягивается и течет радиально внутрь. Для очень глубоких деталей может потребоваться несколько вытяжек с промежуточным отжигом для снятия наклепа. Ключевые параметры включают усилие прижима, радиус пуансона, радиус матрицы и зазор между пуансоном и матрицей.
Ключевые конструктивные соображения
Проектирование детали для глубокой вытяжки требует внимания к геометрии, свойствам материала и технологическим ограничениям. Ниже приведены критические факторы.
Геометрия детали
Соотношение глубины к диаметру:
Чем глубже деталь относительно ее диаметра, тем сложнее вытяжка. Типичные пределы для одной вытяжки — 2:1; для более глубоких деталей требуется несколько вытяжек.Радиусы углов:
Острые углы увеличивают концентрацию напряжений и риск разрыва. Используйте большие радиусы (не менее 3-5 толщин материала) как на пуансоне, так и на матрице.Толщина стенки:
Ожидайте утонения, особенно в углах и боковых стенках. Учитывайте изменение толщины в конструкции.Уклоны:
Вертикальные стенки сложны в изготовлении; предусмотрите небольшой уклон (1-5 градусов) для улучшения течения материала и извлечения детали.
Выбор материала
| Материал | Формуемость | Типичные применения |
|---|---|---|
| Низкоуглеродистая сталь | Отлично | Автомобильные панели, кухонные мойки |
| Нержавеющая сталь | Хорошо (требуется больше усилий) | Медицинские приборы, пищевое оборудование |
| Алюминий | Средняя (склонность к образованию складок) | Легкие корпуса, радиаторы |
| Медь/Латунь | Очень хорошая | Электрические компоненты, декоративные изделия |
Выбирайте материалы с высоким удлинением и низким пределом текучести для более легкой вытяжки. Избегайте материалов с крупными зернами или дефектами поверхности.
Конструкция оснастки и штампов
Правильная оснастка необходима для стабильного качества. Учитывайте следующие аспекты:
Радиусы пуансона и матрицы:
Большие радиусы снижают напряжение и обеспечивают более плавное течение материала. Для глубокой вытяжки используйте радиус пуансона в 4-8 раз больше толщины материала.Зазор:
Оптимальный зазор между пуансоном и матрицей обычно составляет 1,1–1,2 от толщины материала. Слишком малый зазор вызывает разрывы, слишком большой — складки.Усилие прижима:
Прикладывайте достаточное усилие для предотвращения складок, но не настолько, чтобы ограничивать течение материала. Используйте вытяжные ребра или ступени для контроля потока.Смазка:
Используйте высоконапорные смазки для снижения трения и предотвращения задиров. Наносите равномерно с обеих сторон заготовки.
Типичные дефекты и способы их устранения
Даже при хорошей конструкции могут возникать дефекты. Вот типичные проблемы и способы их исправления:
| Дефект | Причина | Решение |
|---|---|---|
| Сморщивание | Недостаточное усилие прижима или избыточный поток материала | Увеличить усилие прижима, добавить вытяжные ребра, уменьшить зазор |
| Разрыв | Высокая концентрация напряжений, острые радиусы или слишком хрупкий материал | Увеличить радиусы, использовать более пластичный материал, уменьшить глубину вытяжки за этап |
| Утонение | Чрезмерное растяжение | Отрегулировать размер заготовки, добавить промежуточный отжиг, использовать несколько вытяжек |
| Царапины | Недостаточная смазка или низкое качество поверхности инструмента | Улучшить смазку, отполировать штампы, использовать более твердые материалы инструмента |
Советы для успешной глубокой вытяжки
На основе лучших отраслевых практик, вот практические советы:
Выполните конечно-элементный анализ (FEA):
Смоделируйте процесс, чтобы выявить потенциальные проблемы до изготовления оснастки. Это экономит время и средства.Оптимизация формы заготовки:
Используйте заготовки со скругленными углами вместо квадратных, чтобы снизить концентрацию напряжений. Рассмотрите возможность использования ПО для разработки заготовок.Использование прогрессивной штамповки:
Для крупносерийного производства прогрессивные штампы с несколькими позициями могут выполнять резку, вытяжку и обрезку за один ход пресса.Контроль температуры:
При глубокой вытяжке нагрев может быть полезен. Теплая штамповка (например, для алюминия) улучшает формуемость и снижает пружинение.Тестирование и итерации:
По возможности изготавливайте прототипы с помощью мягкой оснастки. Корректируйте параметры на основе результатов испытаний перед переходом на жесткую оснастку.Сотрудничество с опытными производителями:
Работайте с экспертом по штамповке металла, который разбирается в тонкостях глубокой вытяжки, например, с нашей командой в [Company Name]. Мы предлагаем помощь в проектировании и контроль качества.
Заключение
Глубокая вытяжка — это высокоэффективный способ производства прочных, бесшовных металлических компонентов. Уделяя внимание геометрии конструкции, выбору материала, оснастке и параметрам процесса, вы можете добиться стабильного качества и минимизировать дефекты. Независимо от того, проектируете ли вы новую деталь или оптимизируете существующую, эти соображения и советы помогут вам успешно выполнить глубокую вытяжку. Свяжитесь с нами, чтобы обсудить требования вашего проекта и воспользоваться нашим опытом в области услуг по штамповке металла.
