Штамповка радиаторов: методы эффективного управления теплом

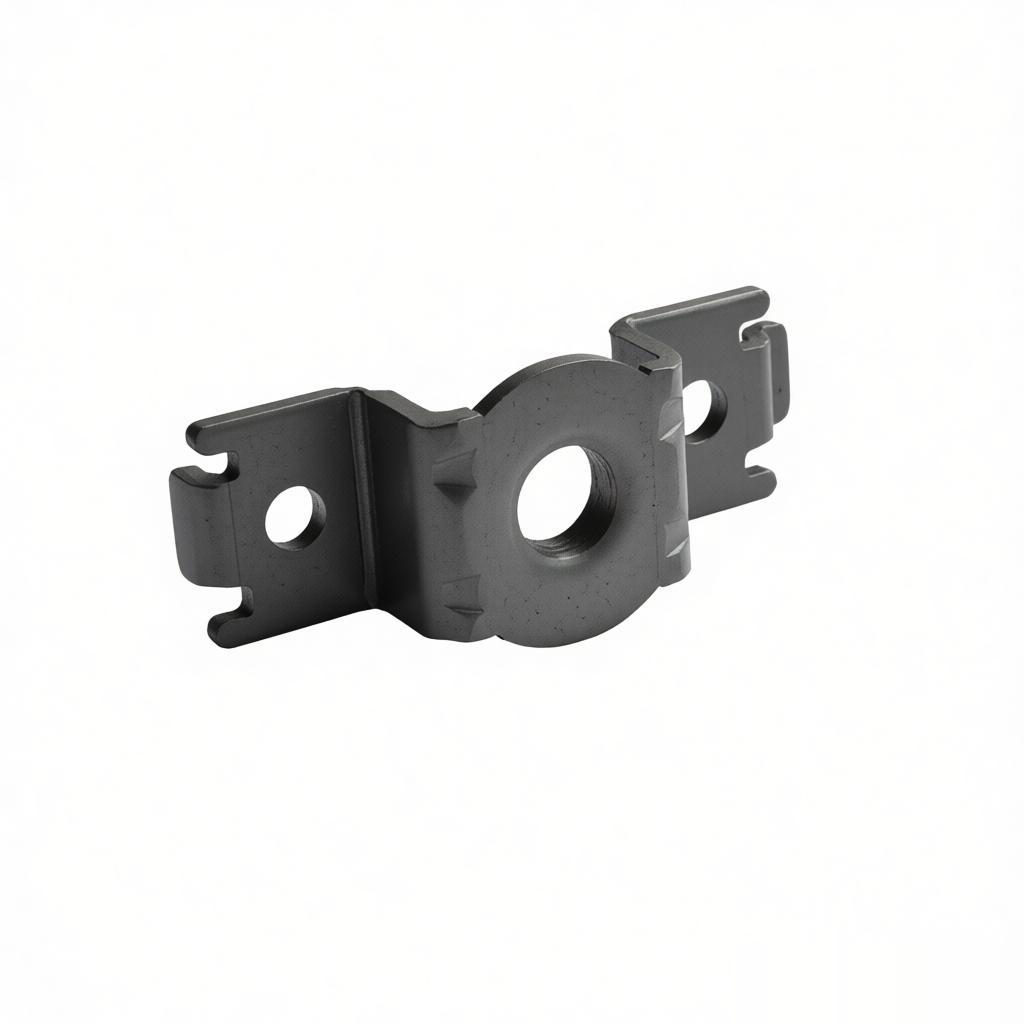

Введение в штамповку радиаторов
Радиаторы являются критически важными компонентами электронных устройств, рассеивая тепло для предотвращения перегрева и обеспечения надежной работы. Среди различных методов производства штамповка предлагает экономически эффективное и высокообъемное решение для создания сложных геометрий радиаторов. Это руководство рассматривает методы и лучшие практики эффективного управления теплом с помощью штамповки радиаторов.
Материалы для штампованных радиаторов
Алюминиевые сплавы
Алюминий (например, 6061, 6063) является наиболее распространенным материалом благодаря отличной теплопроводности (200–240 Вт/м·К), легкости и формуемости. Для высокопроизводительных приложений используются медные сплавы (теплопроводность ~400 Вт/м·К), но они дороже и сложнее поддаются штамповке.
Критерии выбора материала
Теплопроводность: чем выше, тем лучше для рассеивания тепла.
Пластичность: должна выдерживать глубокую вытяжку и изгиб без растрескивания.
Стоимость: алюминий обеспечивает наилучший баланс для массового производства.
Качество поверхности: влияет на контактное сопротивление с электронными компонентами.
Проектирование штампов для радиаторов
Конструкция штампа имеет решающее значение для достижения желаемой геометрии ребер, распределения толщины и точности размеров. Прогрессивные штампы обычно используются для выполнения нескольких операций (вырубка, пробивка, формовка и резка) за один ход пресса.
Ключевые аспекты проектирования
Геометрия ребер:
высокие тонкие ребра максимизируют площадь поверхности, но требуют тщательного контроля потока материала для предотвращения разрывов.Радиус изгиба:
минимальный радиус должен быть не менее 1,5 толщины материала для предотвращения концентрации напряжений.Уклоны:
обеспечивают легкое извлечение детали из штампа.Компенсация пружинения:
перегибайте материал для учета упругого восстановления.
Технологии штамповки
Вырубка и пробивка
Сначала заготовка вырезается из полосы. Пробивка создает отверстия для крепления или вентиляции. Зазор между пуансоном и матрицей должен составлять 5–10% толщины материала для чистых кромок.
Формовка и гибка
Последовательные операции формовки формируют ребра. Для предотвращения гофрирования используйте вытяжные ребра и соответствующее усилие прижима. Смазка снижает трение и улучшает течение материала.
Резка и обрезка
После формовки деталь обрезается до окончательных размеров. Чистовая вырубка позволяет получить гладкие кромки без дополнительных операций.
Контроль качества при штамповке радиаторов
| Параметр | Спецификация | Метод контроля |
|---|---|---|
| Плоскостность |
