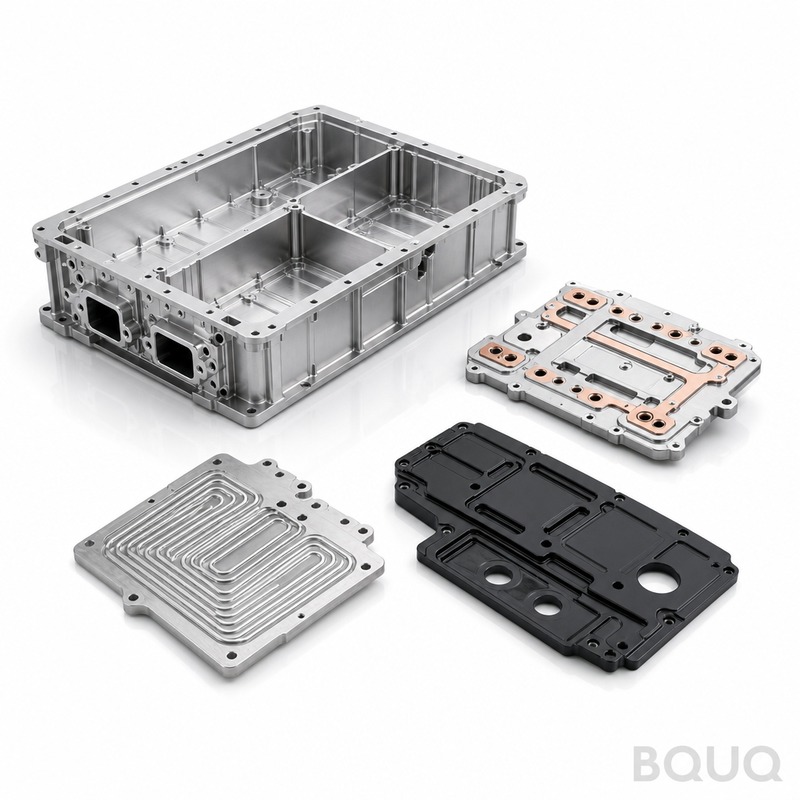

Как проволочная электроэрозионная обработка и фрезерование с ЧПУ дополняют друг друга в точном производстве?

Проволочная электроэрозионная обработка (Wire EDM) и фрезеровка с ЧПУ — это не конкурирующие технологии, а взаимодополняющие процессы, которые при стратегическом сочетании позволяют производителям достигать геометрий, допусков и характеристик материала, недоступных ни одному из этих процессов по отдельности. Проволочная электроэрозия превосходно режет твердые токопроводящие материалы с нулевым усилием резания и исключительным качеством поверхности, в то время как фрезеровка с ЧПУ обеспечивает высокую скорость съема материала, сложность трехмерной геометрии и универсальность при работе с нетокопроводящими материалами. Для прецизионного производства, такого как BQUQ, последовательное применение обеих технологий — фрезеровка для чернового съема основного объема материала и проволочная электроэрозия для финальных критических элементов — снижает затраты до 35% и повышает точность размеров готовых деталей до ±0,002 мм.

Каковы ключевые возможности, определяющие проволочную электроэрозию и фрезеровку с ЧПУ?

Проволочная электроэрозия использует тонкую латунную или покрытую проволоку, обычно диаметром от 0,10 мм до 0,30 мм, для разрушения токопроводящего материала тысячами электрических разрядов в секунду. Процесс работает с искровым промежутком от 0,025 мм до 0,075 мм, не требует физического контакта, что означает нулевое усилие резания и отсутствие механических деформаций даже на хрупких или тонкостенных заготовках. Максимальная твердость заготовки не ограничена — электроэрозия режет полностью закаленную инструментальную сталь твердостью 62-65 HRC с той же легкостью, что и отожженный материал, а достижимая чистота поверхности составляет от Ra 0,2 мкм до Ra 0,8 мкм при нескольких чистовых проходах.

Фрезеровка с ЧПУ, напротив, использует вращающиеся многолезвийные режущие инструменты, обычно диаметром от 0,5 мм до 50 мм, для удаления материала за счет деформации сдвига. Современные 3-осевые, 4-осевые и 5-осевые обрабатывающие центры достигают частоты вращения шпинделя от 8 000 до 30 000 об/мин, с подачей до 15 000 мм/мин. Процесс работает с широким спектром материалов — алюминий 6061-T6, нержавеющая сталь 304/316, титан Ti-6Al-4V, PEEK и ацеталь — и может производить сложные трехмерные поверхности, глубокие карманы и поднутрения, недоступные для проволочной электроэрозии. Типичные допуски фрезеровки составляют ±0,01 мм для стандартных элементов и ±0,005 мм для прецизионных шлифованных или интерполированных поверхностей.

Как твердость и проводимость материала определяют выбор процесса?

Свойства материала являются основным решающим фактором между фрезеровкой и проволочной электроэрозией. Фрезеровка с ЧПУ ограничена твердостью инструмента; обработка материалов твердостью выше 45 HRC вызывает быстрый износ инструмента, повышенное тепловыделение и ухудшение качества поверхности. Например, фрезеровка стали D2 твердостью 60 HRC потребует постоянной смены инструмента и может оставить переплавленный слой толщиной 0,05 мм, снижающий усталостную прочность. Проволочная электроэрозия, однако, требует лишь электропроводности материала — удельное сопротивление ниже примерно 100 мкОм·см — и не зависит от твердости.

Для закаленных штамповых сталей, карбида вольфрама (90 HRA) и суперсплавов, таких как Инконель 718, проволочная электроэрозия является единственным практичным методом для получения острых внутренних углов, узких пазов шириной менее 0,5 мм и прецизионных отверстий с соотношением глубины к диаметру более 20:1. И наоборот, для алюминия, латуни, меди и пластмасс проволочная электроэрозия неэффективна (скорость резания падает до 10-20 мм²/мин для цветных металлов) и может вызвать окисление поверхности; фрезеровка с ЧПУ достигает съема материала 500-1 500 мм³/мин на этих материалах. Инженерное правило BQUQ: если материал мягче 35 HRC и элемент не является сквозным отверстием или контуром — фрезеруйте; если материал тверже 50 HRC или элемент требует острого внутреннего радиуса менее R0,1 мм — используйте проволочную электроэрозию.

Какие допуски и качество поверхности может обеспечить каждый процесс?

Точность — это не одно число, а система взаимозависимых характеристик: точность позиционирования, повторяемость, прямолинейность и текстура поверхности. Проволочная электроэрозия обеспечивает наивысшую точность углов и прямолинейность среди всех процессов обработки: типичный допуск позиционирования ±0,002 мм и прямолинейность 0,003 мм на 100 мм длины реза. Ширина реза контролируется диаметром проволоки и настройками генератора, что позволяет создавать зазоры между пуансоном и матрицей точно от 0,01 мм до 0,03 мм. Чистота поверхности после одного прохода составляет Ra 1,6 мкм, но при двух-трех чистовых проходах достижимо Ra 0,2 мкм, что исключает необходимость вторичной полировки во многих применениях для пресс-форм.

Фрезеровка с ЧПУ достигает допуска позиционирования ±0,005 мм на станках высокого класса, но качество поверхности сильно зависит от геометрии инструмента, жесткости шпинделя и шага строк. Типичный чистовой проход шаровой фрезой диаметром 6 мм с шагом 0,1 мм дает Ra 0,8 мкм, в то время как высокоскоростная обработка микроинструментом 0,5 мм может достичь Ra 0,4 мкм на алюминии. Однако фрезеровка не может создать истинно острые внутренние углы — минимальный внутренний радиус равен радиусу инструмента, обычно 0,3 мм или больше, — тогда как проволочная электроэрозия дает радиус угла, равный радиусу проволоки плюс искровой промежуток, обычно 0,05-0,10 мм.

Почему следует использовать проволочную электроэрозию и фрезеровку с ЧПУ последовательно, а не по отдельности?

Наиболее экономически эффективная стратегия прецизионного производства — это не выбор одного процесса вместо другого, а их интеграция в гибридный технологический маршрут. Рассмотрим типичную вставку литьевой формы: основной объем геометрии — полость, каналы охлаждения и крепежные отверстия — сначала фрезеруется в мягком или предварительно закаленном состоянии, достигая скорости съема материала 100-200 см³/час. Затем вставка подвергается термообработке до 55-60 HRC, после чего проволочная электроэрозия вырезает окончательный профиль полости, отверстия под выталкиватели и поверхности смыкания. Такая последовательность сокращает общее время обработки на 30-40% по сравнению с электроэрозией из цельной заготовки и исключает деформации, которые возникли бы при фрезеровке после термообработки.

Например, в BQUQ мы изготовили компонент медицинского устройства, требующий паз шириной 0,25 мм и глубиной 12 мм в нержавеющей стали 17-4 PH твердостью 44 HRC. Только фрезеровка с ЧПУ не могла достичь соотношения 14:1 без прогиба и поломки инструмента; только проволочная электроэрозия потребовала бы 8 часов резания. Решением было отфрезеровать паз шириной 2,5 мм для удаления стружки, а затем использовать проволочную электроэрозию с проволокой 0,20 мм для прорезания финальной ширины 0,25 мм на всю глубину. Общее время цикла составило 3,2 часа с нулевым браком. Этот взаимодополняющий подход является отраслевым стандартом для аэрокосмических топливных форсунок, хирургических инструментов и автомобильных компонентов трансмиссий.

Какие применения требуют проволочной электроэрозии, а не фрезеровки, и наоборот?

Проволочная электроэрозия незаменима для контурной резки сквозных отверстий, экструзионных матриц, штампов последовательного действия и любых компонентов, требующих острого внутреннего угла или соотношения глубины к диаметру более 10:1. Это также предпочтительный метод для резки хрупких деталей — таких как тонкостенные титановые кронштейны с толщиной стенки менее 0,5 мм — поскольку отсутствие усилия резания предотвращает деформацию. Другие эксклюзивные применения проволочной электроэрозии включают резку графитовых электродов для прошивной электроэрозии, производство микрозубчатых колес с модулем 0,1 мм и отделение готовых деталей от исходной заготовки без заусенцев.

Фрезеровка с ЧПУ является единственным вариантом для нетокопроводящих материалов (пластмассы, керамика, композиты), для глухих карманов и глубоких полостей, а также для трехмерных скульптурных поверхностей, таких как лопасти рабочих колес и сердечники пресс-форм. Фрезеровка также выигрывает по производительности: алюминиевый блок 100 мм × 100 мм × 50 мм можно обработать начерно и начисто за 45 минут фрезеровкой, тогда как проволочной электроэрозии потребуется 6-8 часов для резки того же объема. Для производственных партий более 500 деталей фрезеровка с автоматической сменой паллет поддерживает время цикла 3-5 минут на деталь, в то время как проволочная электроэрозия обычно занимает 15-30 минут на деталь для эквивалентной геометрии. Матрица решений в BQUQ: сквозное отверстие или контур с острым углом? Используйте проволочную электроэрозию. Глухой карман, трехмерная поверхность или нетокопроводящий материал? Используйте фрезеровку с ЧПУ.

Как сравниваются стоимость и сроки выполнения между двумя процессами?

Часовая ставка станка для 3-осевого фрезерного центра с ЧПУ обычно составляет $40-$80 в час, в то время как проволочная электроэрозия стоит $60-$120 в час из-за более высоких капитальных затрат ($150 000-$400 000 за прецизионную 5-осевую проволочную электроэрозию против $80 000-$200 000 за сопоставимый фрезерный центр) и расходной проволоки по $8-$15 за килограмм. Однако стоимость за деталь зависит от геометрии. Для закаленной стальной плиты 50 мм × 50 мм × 10 мм с пазом 2 мм проволочная электроэрозия стоит около $18 за деталь в партии из 100 штук, в то время как фрезеровка потребовала бы предварительного отжига, обработки и повторной закалки — в сумме $25 за деталь с более высоким риском брака.

Сроки также различаются. Настройка проволочной электроэрозии быстрая (30-60 минут на программирование и заправку проволоки), что делает ее идеальной для прототипов в тот же день и малых партий из 1-20 штук. Фрезеровка с ЧПУ требует проектирования приспособлений и подготовки инструмента, добавляя 4-8 часов для сложных настроек, но после запуска она производит детали быстрее. Для партии из 1 000 алюминиевых корпусов фрезеровка дает стоимость за деталь $6 против $22 для проволочной электроэрозии, что делает фрезеровку явным экономическим выбором. Инженерный принцип: использовать проволочную электроэрозию только для элементов, которые фрезеровка не может выполнить, и никогда для чернового съема основного объема материала.

Какие меры контроля качества обеспечивают надежность при комбинировании?

При использовании обоих процессов на одной заготовке критической задачей контроля качества является выравнивание баз. Отфрезерованные элементы устанавливают систему координат отсчета; проволочная электроэрозия должна затем определить свою начальную точку относительно этих элементов с точностью ±0,005 мм или лучше. BQUQ использует общую систему паллет с прецизионными установочными отверстиями (допуск H7) и измерительный щуп Renishaw для проверки положения заготовки перед началом электроэрозии. Мы также применяем измерения в процессе: после фрезеровки проверка на координатно-измерительной машине подтверждает все критические базы; после электроэрозии шероховатость поверхности измеряется профилометром (Mahr MarSurf), а точность размеров — координатно-измерительной машиной Zeiss при температуре 20°C ± 1°C.

Термическое управление — еще один критический фактор. Проволочная электроэрозия генерирует тепло, локализованное в зоне искры, но заготовка все же может деформироваться при неправильном закреплении. Мы поддерживаем температуру диэлектрической жидкости 20°C ± 2°C и выдерживаем 30-минутный период стабилизации после фрезеровки перед началом электроэрозии. Для деталей, требующих обоих процессов, мы также рекомендуем снятие внутренних напряжений материала перед финальной обработкой для предотвращения деформации от остаточных напряжений. Эти процедуры позволили BQUQ поддерживать выход годных с первого предъявления 98,7% на гибридно обработанных компонентах за последний год.

Какие отрасли получают наибольшую выгоду от сочетания проволочной электроэрозии и фрезеровки с ЧПУ?

Аэрокосмические и медицинские производители устройств являются основными бенефициарами. Аэрокосмические компоненты — хвостовики турбинных лопаток, отверстия топливных систем и кронштейны шасси — требуют высокопрочных никелевых сплавов и титана, которые трудно фрезеровать, но идеальны для проволочной электроэрозии, в то время как их монтажные фланцы и сложные трехмерные элементы требуют фрезеровки. Медицинские устройства используют имплантационный титан и нержавеющую сталь; типичный хирургический инструмент имеет фрезерованную рукоятку и режущую кромку, вырезанную проволочной электроэрозией с остротой бритвы и чистотой Ra 0,2 мкм. Отрасль пресс-форм и штампов — еще один крупный пользователь: каждая полость литьевой формы сначала фрезеруется, затем закаливается, а затем доводится проволочной электроэрозией для финальных поверхностей смыкания. Автомобильные штампы следуют тому же гибридному пути: проволочная электроэрозия режет обрезные штампы, а фрезеровка создает вытяжные поверхности. В BQUQ 40% заказов на гибридные процессы поступают из медицины, 30% из аэрокосмической отрасли и 20% из производства пресс-форм и штампов.

Часто задаваемые вопросы

Каков максимальный размер заготовки для проволочной электроэрозии?

Типичные станки проволочной электроэрозии обрабатывают заготовки размером до 800 мм × 600 мм × 300 мм с максимальным весом 500 кг, хотя существуют более крупные станки для штампов до 2 000 мм. Основное ограничение — размер ванны с диэлектриком и возможность погружения заготовки для стабильной промывки. Для более крупных деталей мы рекомендуем разделить работу или использовать проволочную электроэрозию с уменьшенной ванной.

Может ли проволочная электроэрозия резать нетокопроводящие материалы, такие как керамика или пластмассы?

Нет, проволочная электроэрозия требует электропроводящих материалов; керамика, стекло и большинство пластмасс не могут быть обработаны этим методом. Для таких материалов подходят фрезеровка с ЧПУ, шлифование или лазерная резка. Однако некоторые современные керамики с металлическими покрытиями могут обрабатываться специальными методами, но это непрактично для серийного производства.

Насколько быстрее проволочная электроэрозия по сравнению с фрезеровкой с ЧПУ для одного и того же элемента?

Скорость резания проволочной электроэрозии обычно составляет 20-40 мм²/мин для стали толщиной 50 мм, в то время как фрезеровка с ЧПУ удаляет материал со скоростью 100-500 мм³/мин при той же твердости. Для простого сквозного паза в плите 10 мм фрезеровка в 3-5 раз быстрее. Проволочная электроэрозия становится конкурентоспособной только тогда, когда элемент слишком тонкий, слишком глубокий или слишком твердый для фрезеровки.

Каков минимальный размер отверстия, которое может прорезать проволочная электроэрозия?

Проволочная электроэрозия может прорезать отверстия диаметром до 0,1 мм с использованием проволоки 0,05 мм, но практический минимум для производства составляет 0,2 мм с допуском ±0,01 мм. Для отверстий менее 0,3 мм подача проволоки и промывка становятся сложными, а риск обрыва проволоки возрастает. Фрезеровка с ЧПУ не способна выполнять отверстия менее 0,5 мм в закаленных материалах.

Влияет ли проволочная электроэрозия на свойства материала заготовки?

Проволочная электроэрозия создает тонкий переплавленный слой (белый слой) толщиной 1-5 мкм на поверхности реза, который тверже и более хрупкий, чем основной материал. Этот слой может снизить усталостную прочность, поэтому для критических аэрокосмических компонентов рекомендуется финальный чистовой проход или легкая полировка для его удаления. Зона термического влияния минимальна по сравнению с фрезеровкой, но не равна нулю.

Когда следует использовать 5-осевую проволочную электроэрозию вместо стандартного 2-осевого станка?

Используйте 5-осевую проволочную электроэрозию, когда нужны конические резы, конические формы или переменные углы вдоль траектории реза, например, для экструзионных матриц и уклонов пресс-форм. 5-осевой станок позволяет наклонять проволоку до 30 градусов, обеспечивая сложную геометрию, недоступную 2-осевому стан
