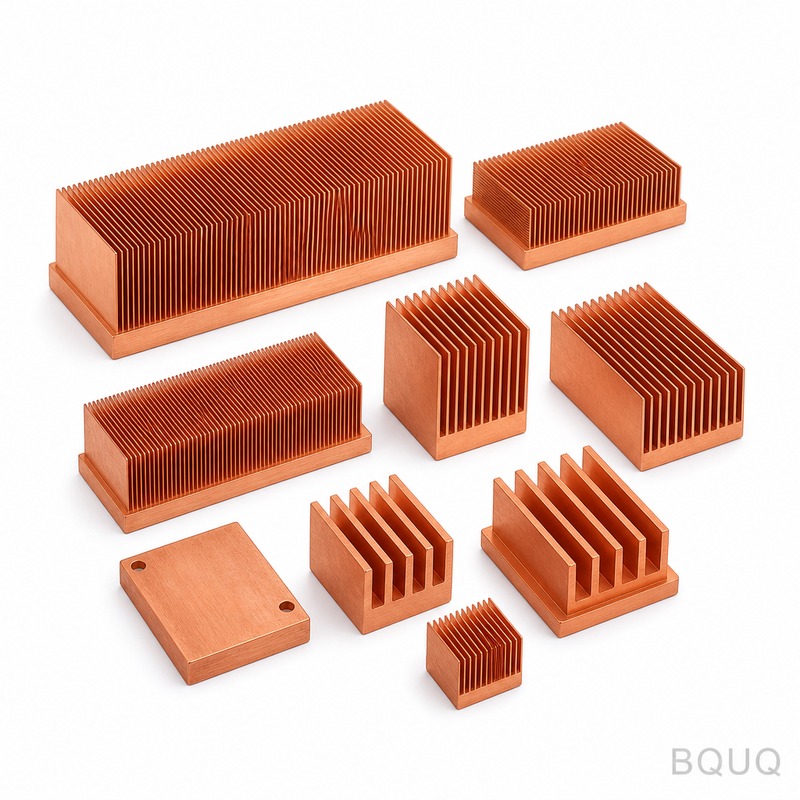

Как внедрение жидкостного охлаждения для ИИ-серверов влияет на конструкцию радиаторов?

Стремительное внедрение жидкостного охлаждения серверов для ИИ фундаментально меняет конструкцию радиаторов: от крупных ребристых алюминиевых экструзий к компактным высокоплотным медным микроканальным и холодноплитным архитектурам. В то время как воздушное охлаждение остается жизнеспособным для процессоров мощностью до 350 Вт, ИИ-графические процессоры (GPU) с расчетной тепловой мощностью (TDP) более 700 Вт теперь требуют жидкостного охлаждения, что обеспечивает снижение объема радиатора на 40–60%, но увеличивает сложность и стоимость производства на 200%. Этот переход напрямую влияет на допуски обработки с ЧПУ, выбор материалов и требования к качеству поверхности для производителей прецизионных компонентов, таких как BQUQ.

Какова текущая кривая внедрения жидкостного охлаждения в ИИ-центрах обработки данных?

Кривая внедрения жидкостного охлаждения в ИИ-центрах обработки данных крутая и ускоряющаяся: с 5% новых серверов для ИИ в 2022 году до оценочных 35% в 2025 году, с прогнозами достижения 60% к 2027 году. Этот рост обусловлен сегментом прямого жидкостного охлаждения (DLC), который растет с совокупным годовым темпом роста (CAGR) 28,4%, опережая общий рынок охлаждения центров обработки данных. Точка перегиба наступила, когда тепловая нагрузка GPU пересекла порог в 500 Вт — уровень, при котором воздушное охлаждение с традиционными радиаторами не может эффективно работать без чрезмерной мощности вентиляторов и шума воздушного потока. Для контекста: GPU NVIDIA H100 имеет TDP 700 Вт, B200 достигает 1000 Вт, а ожидается, что ИИ-ускорители следующего поколения превысят 1200 Вт к 2026 году.

Как требования жидкостного охлаждения меняют геометрию радиаторов?

Жидкостное охлаждение заменяет громоздкую конструкцию из ребер и тепловых трубок на холодную плиту — плоское металлическое основание с внутренними микроканалами или обработанным змеевидным каналом для потока охлаждающей жидкости. Это меняет основную геометрию с высоких разнесенных ребер (обычно высотой от 20 до 60 мм) на низкопрофильную плиту (толщиной от 8 до 15 мм) с прецизионно обработанными каналами шириной от 0,5 до 2,0 мм и глубиной от 1,0 до 3,0 мм. Площадь поверхности для теплопередачи в холодной плите уменьшается до 70% по сравнению с ребристым радиатором, но коэффициент теплопередачи увеличивается с 50–100 Вт/м²К (воздух) до 5 000–20 000 Вт/м²К (жидкость), что с избытком компенсирует потерю площади. Этот геометрический сдвиг требует обработки на станках с ЧПУ с допуском +/-0,05 мм для размеров каналов, так как любое отклонение изменяет скорость потока охлаждающей жидкости и перепад давления, снижая тепловые характеристики до 15%.

Какие материалы и производственные допуски требуются для радиаторов с жидкостным охлаждением?

Основным материалом для холодных плит с жидкостным охлаждением является медь C11000, выбранная из-за ее теплопроводности 398 Вт/мК, что почти вдвое превышает теплопроводность алюминия (205 Вт/мК). Однако твердость меди (твердость по Роквеллу B 40–50) и ее вязкая природа требуют специализированных параметров обработки с ЧПУ, включая более низкие скорости шпинделя (8 000–12 000 об/мин) и охлаждающую жидкость под высоким давлением для предотвращения нароста на кромке. Критические допуски для серийной холодной плиты: плоскостность сопрягаемой поверхности 0,02 мм на 100 мм, допуск на глубину канала +/-0,05 мм и шероховатость поверхности (Ra) 0,8 микрометра или лучше на контактной площадке CPU. Для алюминиевых холодных плит (используемых в приложениях мощностью 500–700 Вт) допуск может быть ослаблен до +/-0,1 мм, но материал должен быть 6061-T6 или 6063-T5 для обеспечения достаточной прочности в тонкостенных сечениях.

Почему микроканальные холодные плиты заменяют традиционные ребристые стеки в ИИ-серверах?

Микроканальные холодные плиты заменяют традиционные ребристые стеки, поскольку они обеспечивают в 10–20 раз более высокий коэффициент теплопередачи, занимая при этом на 40% меньше объема, что критически важно в плотных корпусах ИИ-серверов. Традиционный ребристый стек для GPU мощностью 700 Вт требует объема приблизительно 1 200 см³ с площадью основания 90 мм x 90 мм, в то время как микроканальная холодная плита достигает того же охлаждения при объеме всего 400 см³. Инженерный компромисс заключается в увеличении перепада давления: микроканальная конструкция с каналами 0,5 мм создает перепад давления 15–30 кПа, требуя более мощного насоса (обычно 15–30 Вт на серверный узел) по сравнению с 5–10 кПа для более крупных каналов 3 мм. Прецизионная обработка с ЧПУ здесь необходима, поскольку ширина канала напрямую определяет толщину пограничного слоя; изменение ширины канала на 0,1 мм может изменить перепад давления на 25%, вызывая неравномерное охлаждение кристалла GPU.

Насколько дороже производство радиаторов с жидкостным охлаждением по сравнению с воздушным?

Стоимость производства холодной плиты с жидкостным охлаждением обычно в 3–5 раз выше, чем эквивалентного ребристого стека с воздушным охлаждением, что обусловлено стоимостью материала и временем обработки. Медная холодная плита для GPU мощностью 700 Вт стоит от 35 до 60 долларов США за единицу при объемах 10 000 штук, в то время как алюминиевый ребристый радиатор для CPU мощностью 350 Вт стоит от 8 до 15 долларов. Время обработки на станке с ЧПУ медной микроканальной плиты составляет от 45 до 90 минут на деталь по сравнению с 10–20 минутами для алюминиевой экструзии с ребрами, обработанными строганием, из-за более низких скоростей резания и множественных чистовых проходов. Однако анализ затрат на уровне системы показывает, что жидкостное охлаждение снижает общее энергопотребление центра обработки данных на 20–30% (за счет устранения высокоскоростных вентиляторов), что обеспечивает период окупаемости более высокой стоимости оборудования от 18 до 24 месяцев.

Какие производственные процессы лучше всего подходят для производства радиаторов с жидкостным охлаждением?

Для холодных плит с жидкостным охлаждением при больших объемах производства предпочтительным процессом является фрезерование с ЧПУ для базовой плиты и структуры каналов, в то время как строгание или пайка используются для сборки крышки. Фрезерование с ЧПУ обеспечивает требуемые допуски 0,05 мм и качество поверхности 0,8 Ra, но для сверхтонких каналов (шириной менее 0,4 мм) требуется прецизионная электроэрозионная обработка проволокой (EDM), хотя это увеличивает стоимость на 40% и удлиняет срок поставки до 5–7 дней на партию. Затем для герметизации крышки к основанию каналов используется лазерная сварка или вакуумная пайка; вакуумная пайка с серебряно-медным припоем при температуре 780°C обеспечивает герметичное соединение, рассчитанное на давление 2,0 МПа, с гелиевой течью ниже 1x10⁻⁸ мбар·л/с. Для сопрягаемой поверхности холодной плиты необходима финальная операция притирки или чистового фрезерования для достижения плоскостности 0,02 мм, требуемой для оптимальной работы термоинтерфейсного материала (TIM), что снижает контактное сопротивление на 30% по сравнению со стандартной обработанной поверхностью.

Когда инженерной команде следует переходить с воздушного на жидкостное охлаждение при проектировании серверов?

Инженерной команде следует переходить на жидкостное охлаждение, когда TDP процессора превышает 400 Вт, когда плотность мощности на стойку превышает 30 кВт или когда акустические ограничения ниже 70 дБА при полной нагрузке. При TDP 350 Вт высокопроизводительный воздушный охладитель с шестью тепловыми трубками и вентилятором 120 мм может поддерживать температуру перехода 85°C, но только при высоком воздушном потоке 80 CFM и шуме 55 дБА. Выше 400 Вт требуемый объем ребер и воздушный поток становятся физически непрактичными; например, охлаждение чипа мощностью 500 Вт воздухом требует радиатора весом более 1,5 кг и вентилятора, потребляющего 40 Вт, тогда как холодная плита с жидкостью весит 0,6 кг и требует насоса всего 15 Вт. Кроме того, термоинтерфейсный материал (TIM) между кристаллом и холодной плитой должен быть высокоэффективным жидким металлом (например, на основе индия) с теплопроводностью 80 Вт/мК, а не стандартными силиконовыми пастами (5–8 Вт/мК), чтобы минимизировать перепад температур на интерфейсе.

Часто задаваемые вопросы

Сколько времени занимает создание прототипа холодной плиты с жидкостным охлаждением для ИИ-GPU?

Типичный цикл прототипирования медной холодной плиты, обработанной на станке с ЧПУ, составляет от 5 до 7 рабочих дней, включая анализ конструкции, программирование ЧПУ, обработку и испытания на герметичность. Для срочных проектов с подтвержденным 2D-чертежом возможен ускоренный 3-дневный цикл для единичного прототипа, но это предполагает наличие свободных мощностей станков и стандартного запаса меди C11000.

Каков типичный перепад давления на микроканальной холодной плите?

Перепад давления для микроканальной холодной плиты с каналами от 0,5 до 1,0 мм и площадью основания 60 мм x 60 мм обычно составляет от 15 до 30 кПа при скорости потока 1 литр в минуту. Это значение критически важно для выбора насоса; система с перепадом 30 кПа требует насоса с напором не менее 40 кПа для поддержания адекватного потока во всем серверном контуре.

Можно ли использовать алюминий вместо меди для холодных плит мощных ИИ-GPU?

Алюминий рекомендуется только для ИИ-GPU с TDP ниже 600 Вт, поскольку его более низкая теплопроводность (205 Вт/мК против 398 Вт/мК у меди) приводит к на 20% более высокому тепловому сопротивлению. Для GPU мощностью 700 Вт алюминиевая холодная плита потребовала бы на 40% большей площади основания для достижения той же температуры перехода, что сводит на нет цель экономии пространства при жидкостном охлаждении.

Как проверяется плоскостность сопрягаемой поверхности холодной плиты?

Плоскостность проверяется с помощью прецизионной гранитной поверочной плиты и индикатора часового типа с разрешением 0,001 мм или с помощью лазерного интерферометра для более высокой точности. Поверхность холодной плиты измеряется минимум в 9 точках по площади 90 мм x 90 мм, и максимальное отклонение не должно превышать 0,02 мм для обеспечения надлежащего контакта с кристаллом GPU.

Какое качество поверхности требуется на контактной площадке холодной плиты?

Контактная площадка, где холодная плита соприкасается с GPU, должна иметь шероховатость поверхности Ra 0,8 микрометра или лучше и волнистость менее 5 микрометров на участке 10 мм. Более гладкие поверхности (Ra 0,4 микрометра) могут быть достигнуты финальной притиркой, что улучшает смачивание TIM и снижает термическое сопротивление интерфейса на 15–20%.

Какой метод герметизации наиболее надежен для предотвращения утечек в холодной плите?

Вакуумная пайка является наиболее надежным методом герметизации медных холодных плит, обеспечивая прочность соединения 200 МПа и скорость гелиевой течи ниже 1x10⁻⁸ мбар·л/с. Лазерная сварка приемлема для алюминиевых плит, но требует послесварочного рентгеновского контроля для обнаружения микропористости, которая со временем может привести к просачиванию охлаждающей жидкости.

Как жидкостное охлаждение влияет на общее энергопотребление сервера?

Жидкостное охлаждение снижает энергопотребление системы охлаждения на 30–50% по сравнению с воздушным, поскольку оно устраняет высокоскоростные вентиляторы и позволяет использовать более теплую охлажденную воду (25–45°C против 7–12°C). Это снижение приводит к улучшению показателя эффективности использования энергии (PUE) с 1,35 до 1,10, что для центра обработки данных мощностью 10 МВт экономит приблизительно 2 500 МВт·ч в год.

Заключение

Кривая внедрения жидкостного охлаждения для ИИ является прямым ответом на физические ограничения радиаторов с воздушным охлаждением и навсегда изменила ландшафт прецизионного производства термокомпонентов. Для производителей этот сдвиг означает освоение обработки меди на станках с ЧПУ с более жесткими допусками, инвестиции в инфраструктуру испытаний на герметичность и понимание термогидродинамики, выходящее за рамки простой геометрии ребер. В BQUQ, имея 20-летний опыт в обработке с ЧПУ и производстве радиаторов, мы адаптировали наши 5-осевые обрабатывающие центры и процессы контроля качества для соответствия допускам каналов 0,05 мм и качеству поверхности 0,8 Ra, которые требуются для холодных плит с жидкостным охлаждением. Если ваш ИИ-сервер приближается к порогу TDP 400 Вт, свяжитесь с нами для анализа осуществимости и получения коммерческого предложения. Наша инженерная команда предоставляет 12-часовое цитирование для прототипов холодных плит и серийных партий. Эл. почта: sc@bquq.com, WhatsApp: +86 13713157787, www.bquq.com.
