Продление срока службы штампов: руководство по материалам и покрытиям
Штамповочные штампы являются основой операций штамповки металла, напрямую влияя на производительность, стоимость и качество. Однако износ штампа неизбежен из-за высоконапряженного контакта, термического циклирования и абразивного воздействия. Продление срока службы штампа не только сокращает время простоя, но и снижает затраты на инструмент и улучшает стабильность деталей. В этом руководстве рассматриваются выбор материалов и технологии покрытий, которые значительно продлевают срок службы штамповочных штампов, а также практические советы по обслуживанию.

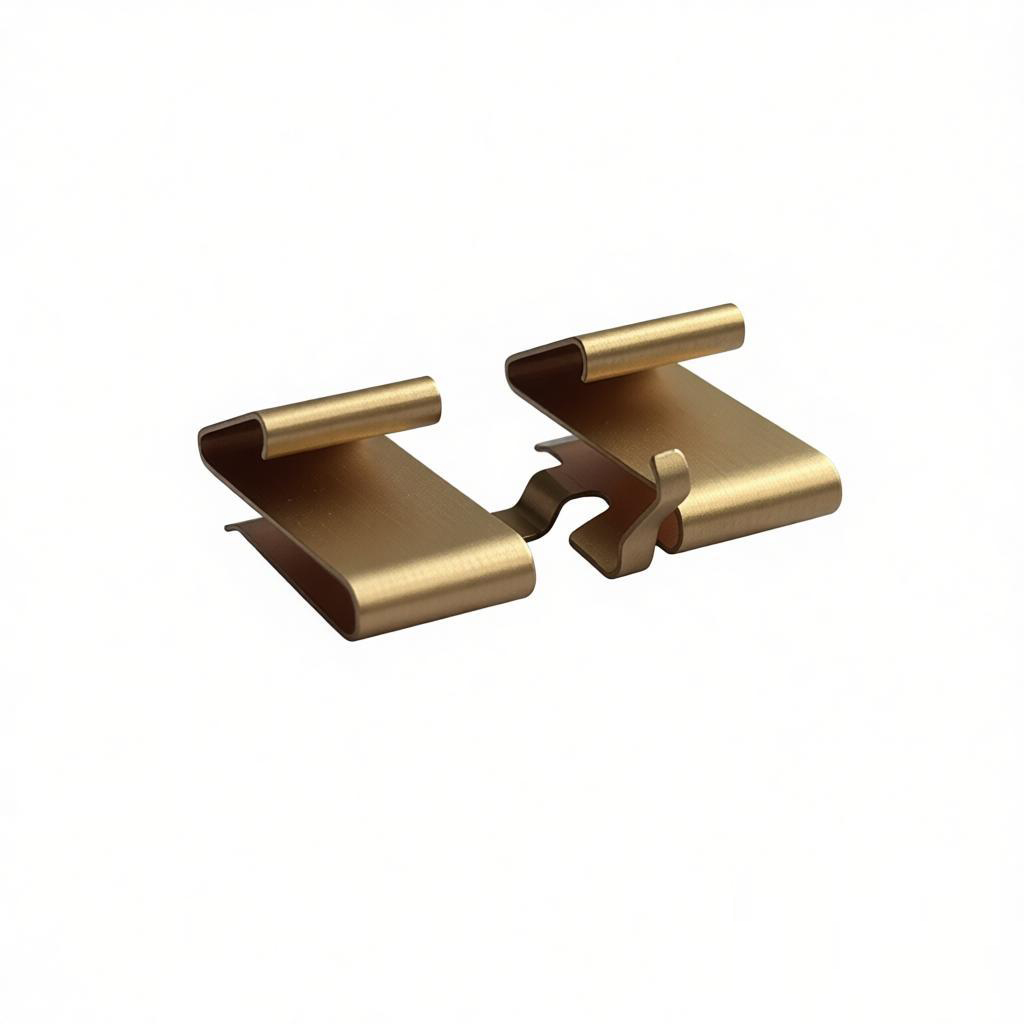

Понимание механизмов износа штампа
Износ штампа происходит по нескольким механизмам: абразивный износ от твердых частиц, адгезионный износ от налипания, усталостное растрескивание от циклических нагрузок и термический износ от тепла трения. Доминирующий механизм зависит от штампуемого материала, смазки и параметров процесса. Например, штамповка высокопрочной стали ускоряет абразивный износ, в то время как мягкие материалы, такие как алюминий, вызывают адгезионный износ. Определение основного типа износа имеет решающее значение для выбора материалов и покрытий.
Выбор материала для долговечности
Инструментальные стали
Большинство штамповочных штампов изготавливаются из инструментальных сталей, таких как D2, A2, M2 и порошковых сталей (PM). D2 обладает высокой износостойкостью благодаря крупным карбидам, но менее прочен, подходит для коротких серий или абразивных материалов. A2 обеспечивает лучшую вязкость для операций, подверженных ударам. Порошковые стали, такие как CPM 10V, обеспечивают превосходную износостойкость за счет равномерного распределения мелких карбидов. Для крупносерийного производства рассмотрите быстрорежущую сталь (M2) или марки PM.
Карбиды и керамика
Карбид вольфрама (WC-Co) чрезвычайно тверд и износостоек, идеален для длительной штамповки абразивных материалов. Однако он хрупок и подвержен сколам. Цементированные карбиды с кобальтовой связкой (6-15%) балансируют вязкость и твердость. Керамические штампы (например, из оксида алюминия или нитрида кремния) обладают исключительной твердостью, но ограниченной вязкостью, используются в нишевых приложениях, таких как штамповка мягких металлов на высоких скоростях.
Рекомендации по выбору
Для абразивных материалов (например, оцинкованная сталь): используйте быстрорежущие стали с высоким содержанием ванадия или твердосплавные вставки.
Для высокопрочных материалов: выбирайте износостойкие инструментальные стали, такие как A2 или S7, с соответствующим покрытием.
Для крупносерийного производства: инвестируйте в твердосплавный или порошковый инструмент.
Учитывайте соотношение стоимости и срока службы: твердый сплав может быть в 3-5 раз дороже, но служит в 10-20 раз дольше.
Современные покрытия для снижения трения и износа
Покрытия преобразуют поверхности штампов, создавая твердый, низкофрикционный и термически стабильный слой. Они уменьшают прямой контакт металла с металлом, минимизируют задиры и снижают тепловую нагрузку.
Распространенные типы покрытий
| Покрытие | Твердость (HV) | Макс. температура (°C) | Наилучшее применение |
|---|---|---|---|
| TiN (нитрид титана) | 2300 | 600 | Общего назначения, низкое трение |
| TiCN (карбонитрид титана) | 3000 | 400 | Абразивный износ, высокая твердость |
| AlTiN (нитрид алюминия и титана) | 3300 | 900 | Высокая температура, сухая штамповка |
| CrN (нитрид хрома) | 2000 | 700 | Устойчивость к коррозии, защита от задиров |
| DLC (алмазоподобный углерод) | 3000-7000 | 300 | Низкое трение, антипригарные свойства |
Как покрытия продлевают срок службы штампов
Твердость: покрытия TiCN или AlTiN устойчивы к абразивному износу.
Низкое трение: DLC и TiN снижают усилия скольжения и тепловыделение.
Тепловой барьер: AlTiN выдерживает высокие температуры вспышки, предотвращая размягчение.
Антизадирное покрытие: CrN предотвращает перенос материала с мягких листов.
Рекомендации по нанесению покрытий
PVD (физическое осаждение из паровой фазы) — наиболее распространенный метод, обеспечивающий острые кромки и отсутствие изменения размеров. CVD (химическое осаждение из паровой фазы) дает более толстые покрытия, но может вызывать наросты на кромках. Всегда подбирайте покрытие под материал штампа и процесс штамповки. Например, AlTiN идеален для высокоскоростной штамповки нержавеющей стали, а DLC хорошо подходит для алюминия, снижая налипание.
Практические советы по обслуживанию штампов
Регулярный осмотр: проверяйте на износ, сколы и трещины с помощью луп или микроскопов.
Правильная смазка: используйте соответствующие смазки для штамповки, чтобы снизить трение и удалять стружку.
Очистка штампов: удаляйте металлическую пыль и остатки после каждого цикла, чтобы предотвратить абразивный износ.
Переточка: поддерживайте остроту режущих кромок; наносите покрытие заново при его износе.
Хранение: Храните штампы в сухих, климат-контролируемых помещениях для предотвращения коррозии.
Оптимизация процесса: Регулируйте зазор, скорость и размер заготовки для минимизации напряжений.
Примеры из практики
Пример 1: Переход с D2 на порошковую сталь
Цех штамповки столкнулся с чрезмерным износом при штамповке высокопрочной стали толщиной 1,5 мм. Штампы выходили из строя после 20 000 ходов. Переход на CPM 10V с покрытием TiCN позволил увеличить ресурс штампа до 150 000 ходов, снизив затраты на инструмент на 60%.
Пример 2: Покрытие AlTiN для сухой штамповки
При сухой штамповке электрических контактов штампы из инструментальной стали сильно задирались и требовали частой очистки. Нанесение покрытия AlTiN устранило задиры и увеличило срок службы штампа с 50 000 до 200 000 ходов, значительно сократив время простоя.
Заключение
Продление срока службы штампов — стратегическая инвестиция. Понимая механизмы износа, выбирая подходящие материалы (инструментальные стали, твердые сплавы или порошковые марки) и применяя современные покрытия (TiN, TiCN, AlTiN, DLC), производители могут добиться значительного улучшения долговечности инструмента. В сочетании с тщательным обслуживанием эти решения ведут к повышению производительности, снижению затрат и стабильному качеству деталей. Оцените свои конкретные условия штамповки и проконсультируйтесь с поставщиками материалов и покрытий для подбора оптимальных решений, обеспечивающих максимальный срок службы штампа.
