Контроль качества штамповки металла: методы и стандарты проверки

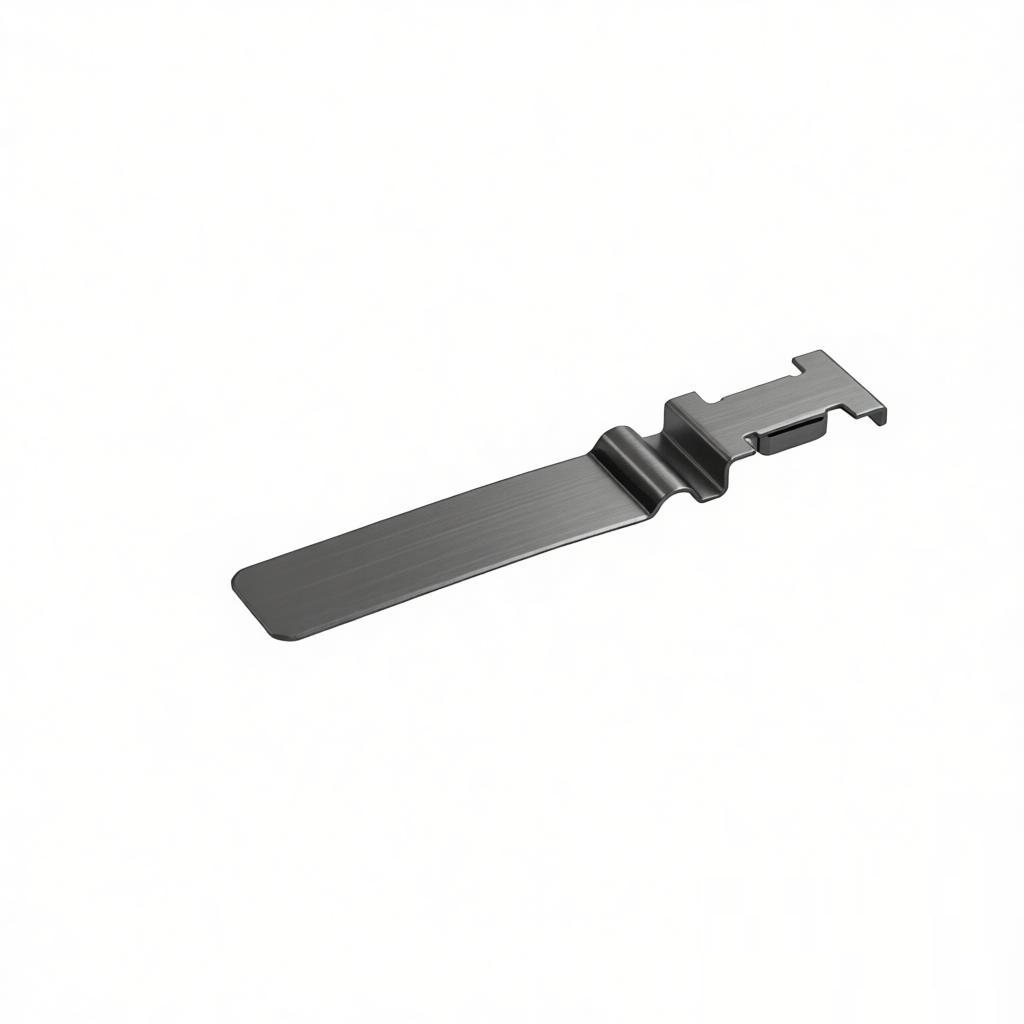

Введение
Штамповка металла — это высокоскоростной производственный процесс с большими объемами, используемый для изготовления сложных деталей с жесткими допусками. Обеспечение стабильного качества штампованных деталей критически важно для безопасности, функциональности и экономической эффективности. Это подробное руководство охватывает основные методы контроля и стандарты, применяемые в контроле качества штамповки металла, помогая производителям сокращать дефекты, повышать производительность и соответствовать требованиям заказчиков.
Важность контроля качества в штамповке металла
Контроль качества (КК) в штамповке металла — это не просто проверка готовой продукции, а системный подход к мониторингу и управлению всем производственным процессом. Эффективный КК минимизирует отходы, сокращает переделки, предотвращает дорогостоящие отзывы продукции и укрепляет репутацию бренда. В таких отраслях, как автомобилестроение, авиакосмическая промышленность и электроника, даже незначительные отклонения в размерах или свойствах материала могут привести к катастрофическим отказам. Поэтому внедрение строгих методов контроля и соблюдение международных стандартов являются обязательными.
Ключевые характеристики качества штампованных деталей
Для эффективного контроля штампованных деталей необходимо сначала понять критические атрибуты качества, определяющие соответствие продукции. К ним относятся:
Точность размеров:
Допуски на такие параметры, как диаметры отверстий, расстояния до кромок, углы гибки и общая длина.Качество поверхности:
Допустимые уровни царапин, вмятин, заусенцев или следов инструмента.Целостность материала:
Отсутствие трещин, изломов или чрезмерного утонения, вызванного растяжением или изгибом.Термообработка:
Соответствующая твердость и прочность, если предусмотрены последующие операции штамповки.Чистота:
Отсутствие масла, смазки или других загрязнений, которые могут повлиять на сборку или эксплуатацию.
Распространенные методы контроля штамповки металла
Визуальный контроль
Визуальный контроль — это первая линия защиты, который следует проводить на нескольких этапах: после вырубки, формовки и финишной отделки. Операторы проверяют видимые дефекты, такие как заусенцы, трещины, царапины, следы инструмента и изменение цвета. Хотя этот метод прост, он требует натренированного глаза и правильного освещения. Для высокоскоростных производственных линий часто используются увеличительные инструменты или автоматизированные системы технического зрения.
Измерение размеров
Точное измерение — основа контроля качества штамповки металла. Распространенные инструменты включают:
Штангенциркули и микрометры:
Для наружных и внутренних размеров с точностью до 0,01 мм.Координатно-измерительные машины (КИМ):
Для сложных геометрий с множеством баз и жесткими допусками.Оптические компараторы:
Для проецирования увеличенного силуэта детали на экран для сравнения с эталонным профилем.Лазерные сканеры:
Для бесконтактного 3D-сканирования поверхностей произвольной формы.
Рекомендуется проводить анализ измерительной системы (MSA) для обеспечения повторяемости и воспроизводимости измерений (GR&R).
Измерение шероховатости поверхности
Качество поверхности влияет на трение, износ и внешний вид. Профилометры измеряют Ra (среднее арифметическое отклонение), Rz (среднюю высоту неровностей по десяти точкам) и другие параметры. Для деталей точной вырубки или деталей с уплотнительными поверхностями требования к шероховатости должны строго контролироваться. Доступны контактные и бесконтактные (оптические) профилометры.
Тестирование твердости
Твердость указывает на прочность и однородность материала. Распространенные методы: Роквелл (HRB/HRC), Бринелль (HB) и Виккерс (HV). Для тонких штампованных деталей предпочтительны микротвердомеры с низкой нагрузкой. Тестирование твердости особенно важно для деталей, подвергаемых последующей термообработке или используемых в условиях высоких нагрузок.
Анализ состава материала
Проверка химического состава критична при использовании различных сплавов или повторной сертификации лома. Спектрометры (OES, XRF) обеспечивают быстрый элементный анализ. Подтверждение правильной марки материала (например, нержавеющая сталь 304 vs 316) предотвращает преждевременный выход из строя.
Международные стандарты качества штамповки металла
Соблюдение установленных стандартов качества необходимо для глобальной конкурентоспособности. Ключевые стандарты включают:
| Стандарт | Область применения | Значение для штамповки |
|---|---|---|
| ISO 9001:2015 | Системы менеджмента качества | Общие требования к управлению процессами и постоянному улучшению. |
| IATF 16949 | Автомобильный менеджмент качества | Специфично для автомобильной штамповки с дополнительным акцентом на предотвращение дефектов и автомобильные основные инструменты (APQP, PPAP, FMEA, SPC, MSA). |
| AS9100 | Управление качеством в аэрокосмической отрасли | Для штампованных деталей, используемых в самолетах, требуется прослеживаемость, контроль первой детали (FAI) и строгая документация. |
| ISO 2768 | Общие допуски | Предоставляет таблицы для линейных и угловых допусков без указания индивидуальных допусков. |
| Стандарты ASTM (например, ASTM A109) | Спецификации материалов | Определяет механические свойства и размеры для штампованных стальных деталей. |
Статистическое управление процессами (SPC) в штамповке
Вместо того чтобы полагаться только на контроль в конце линии, SPC позволяет осуществлять мониторинг процесса штамповки в реальном времени. Ключевые инструменты включают:
Контрольные карты (X-bar R, X-bar S, индивидуальные):
Отслеживание критических размеров во времени для выявления сдвигов или тенденций до выхода деталей за пределы допуска.Исследования возможностей процесса (Cp, Cpk):
Количественная оценка соответствия процесса спецификациям. Обычно требуется Cpk не менее 1,33.Анализ Парето:
Приоритизация типов дефектов для концентрации усилий по улучшению.
Внедряя SPC, производители могут снизить затраты на контроль и предотвращать дефекты на ранних этапах.
Практические советы по эффективному контролю качества
Первичная проверка детали (FAI):
Проведите всестороннюю проверку первой детали каждой новой партии или после смены инструмента для валидации настройки.Калибровка измерительных приборов:
Регулярно калибруйте все измерительные инструменты в соответствии с ISO 10012 или внутренними стандартами для поддержания точности.Обучение операторов:
Убедитесь, что операторы понимают критические характеристики, используют правильные инструменты контроля и обучены основам построения SPC-карт.Промежуточный контроль:
Планируйте проверки на ключевых этапах: после вырубки, после формовки и после любых вторичных операций (например, нарезания резьбы, термообработки).Документируйте всё:
Ведите записи проверок, корректирующих действий и изменений процессов для обеспечения прослеживаемости и непрерывного улучшения.Автоматизируйте, где возможно:
Системы технического зрения и встроенные датчики могут проверять 100% деталей на скорости производства, снижая человеческий фактор.
Заключение
Контроль качества штамповки металла — это многогранная дисциплина, сочетающая визуальный осмотр, точные измерения, статистический анализ и соблюдение мировых стандартов. Внедряя надежные методы контроля — от простых штангенциркулей до современных КИМ и SPC — производители могут гарантировать, что каждая штампованная деталь соответствует высочайшим требованиям качества. Это не только сокращает отходы и переделки, но и укрепляет доверие клиентов в автомобильной, аэрокосмической, электронной и других критически важных отраслях. Инвестируйте в свои процессы качества сегодня, чтобы обеспечить конкурентное преимущество завтра.
