Проектирование прогрессивных штампов: лучшие практики для эффективности

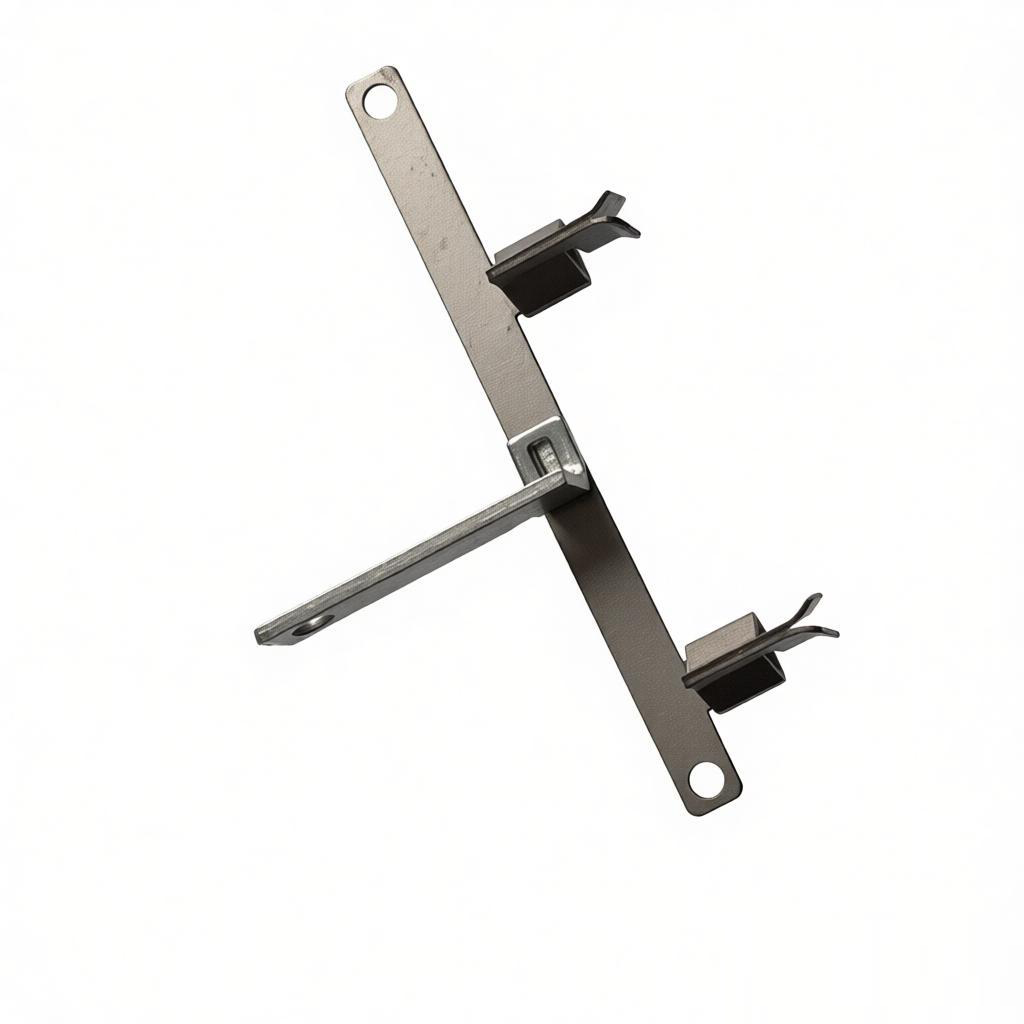

Введение
Штамповка в последовательных штампах — это высокопроизводительный процесс формовки металла, использующий ряд позиций для выполнения нескольких операций в одном штампе. Каждая позиция выполняет конкретную задачу — резку, гибку или вытяжку — по мере продвижения полосы металла через штамп. Эффективность конструкции последовательного штампа напрямую влияет на скорость производства, срок службы инструмента и качество деталей. В этом руководстве рассматриваются лучшие практики для оптимизации конструкции последовательного штампа с целью максимальной эффективности.
Что такое штамповка в последовательных штампах?
Штамповка в последовательных штампах включает подачу рулона металлической полосы через штамп, содержащий несколько позиций. При каждом ходе пресса полоса перемещается вперед на один шаг, и каждая позиция выполняет отдельную операцию. Готовая деталь обычно отрезается на последней позиции. Этот метод идеален для крупносерийного производства сложных деталей с жесткими допусками. Ключевые преимущества включают высокую скорость, повторяемость и минимальное ручное вмешательство.
Ключевые принципы проектирования для эффективности
Выбор материала и раскрой полосы
Правильный выбор материала и оптимизация раскроя полосы являются основой эффективности. Выбирайте материалы с постоянной толщиной и механическими свойствами для снижения изменчивости. Используйте раскрой, минимизирующий отходы за счет плотного расположения деталей. Учитывайте направление волокон для операций гибки, чтобы избежать трещин. Современное программное обеспечение для раскроя может моделировать схемы для максимального использования материала, часто достигая выхода более 70%.
Конструкция штампа и зазор
Правильный зазор штампа — расстояние между пуансоном и матрицей — влияет на качество реза, износ инструмента и потребление энергии. Для большинства металлов зазор обычно составляет 5–10% от толщины материала на сторону. Малые зазоры обеспечивают более чистый рез, но увеличивают износ; большие зазоры снижают износ, но могут оставлять заусенцы. Используйте эмпирические таблицы или симуляции для определения оптимального зазора для вашего материала и скорости пресса. Кроме того, проектируйте секции штампа из закаленной инструментальной стали (например, D2 или M2) для продления срока службы.
Пилотные отверстия и выравнивание
Пилотные отверстия имеют решающее значение для точного продвижения полосы. Размещайте пилоты в зоне отходов или на несущих полосах. Диаметр пилота должен обеспечивать зазор 0,005–0,010 дюйма, чтобы избежать заклинивания. Используйте конические пилоты для облегчения входа. Для выравнивания применяйте направляющие втулки и прижимные плиты, поддерживающие плоскостность полосы. Несоосность приводит к низкой точности деталей и повреждению штампа.
Управление отходами
Эффективное удаление отходов предотвращает заклинивание и простои. Разработайте измельчители или слайды для отходов, направляющие мусор от зоны штампа. Для мелких отверстий используйте выталкивающий штифт для отходов. Убедитесь, что куски отходов достаточно малы для легкого удаления сжатым воздухом или вакуумными системами. Правильное управление отходами также повышает безопасность.
Передовые методы проектирования прогрессивных штампов
Использование датчиков и внутриштампового мониторинга
Интегрируйте датчики для обнаружения ошибок подачи полосы, изменений толщины материала или поломки инструмента. Обычные датчики включают датчики приближения, тензодатчики и системы машинного зрения. Мониторинг в реальном времени позволяет немедленно остановить пресс, предотвращая брак деталей и повреждение штампа. Собранные данные также могут использоваться для планирования профилактического обслуживания.
Системы быстрой смены штампов
Сократите время простоя между производственными циклами с помощью систем быстрой смены штампов. Используйте стандартизированные основания штампов, гидравлические зажимы и автоматическую регулировку высоты закрытия. Хорошо спроектированная система быстрой смены может сократить время переналадки на 50–80%, значительно повышая общую эффективность оборудования (OEE).
Распространенные ошибки, которых следует избегать
Чрезмерное усложнение раскроя полосы:
Слишком большое количество позиций увеличивает стоимость и сложность без добавления ценности. Делайте раскрой максимально простым.Игнорирование требований к усилию пресса:
Недооценка усилий может привести к деформации инструмента или перегрузке пресса. Выполняйте анализ нагрузки для каждой позиции.Плохая смазка:
Недостаточное количество смазки приводит к задирам и чрезмерному нагреву. Используйте подходящий тип смазки и метод нанесения (например, распыление или заливка).Пренебрежение доступом для обслуживания:
Проектируйте секции штампа, которые легко снимать и заменять. Труднодоступные крепежи увеличивают время простоя.
Лучшие практики оптимизации производственного цикла
| Практика | Преимущество |
|---|---|
| Используйте прогрессивный штамп с запасом мощности 10–15% | Позволяет вносить будущие изменения в детали или увеличивать объемы |
| Внедрение всеобщего обслуживания оборудования (TPM) | Снижает незапланированные простои и продлевает срок службы штампа |
| Оптимизация скорости пресса (ходов в минуту) | Балансирует производительность с износом инструмента и качеством деталей |
| Применение прецизионного инструмента с ЧПУ | Обеспечивает высокую точность и повторяемость компонентов штампа |
Заключение
Эффективное проектирование прогрессивной штамповки — это результат тщательного выбора материала, точной геометрии инструмента, разумного управления отходами и интеграции современных систем мониторинга. Следуя этим рекомендациям, производители могут сократить количество отходов, увеличить время безотказной работы и выпускать высококачественные штампованные детали по конкурентоспособным ценам. Для получения экспертной помощи в проектировании и изготовлении прогрессивных штампов свяжитесь с нашей командой инженеров — мы специализируемся на индивидуальных решениях для штамповки металла, включая радиаторы, пружины и прецизионные детали с ЧПУ.
