Прогрессивная и трансферная штамповка: ключевые различия

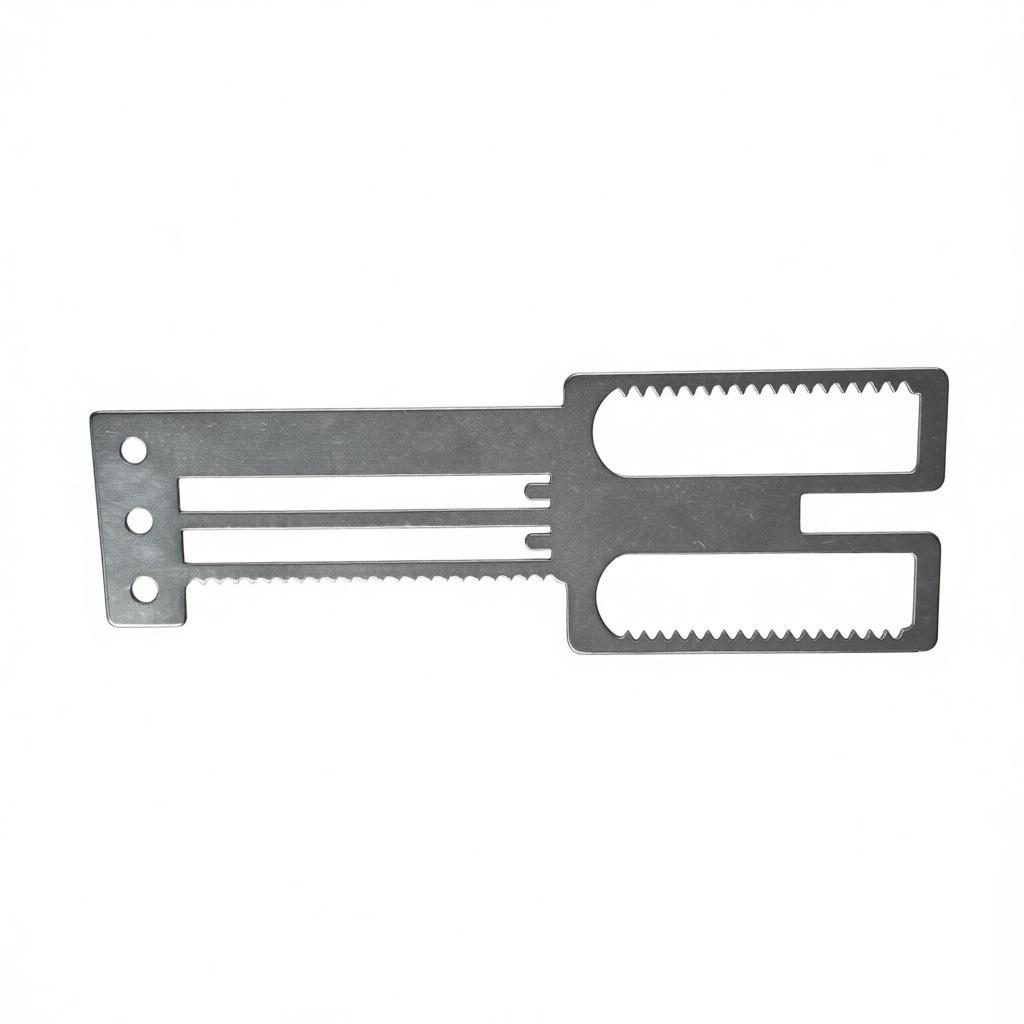

Введение в прогрессивную и переносную штамповку
В металлоштамповке двумя наиболее распространенными методами высокообъемного производства являются прогрессивная штамповка и переносная штамповка. Оба используются для создания сложных металлических деталей из рулонного листового металла, но существенно различаются по процессу, оснастке и применению. Понимание этих различий имеет решающее значение для производителей, стремящихся к оптимальной эффективности, экономичности и качеству деталей. В этой статье представлено подробное сравнение, которое поможет вам выбрать правильный метод для вашего следующего проекта.
Что такое прогрессивная штамповка?
Прогрессивная штамповка включает подачу рулона металлической полосы через серию штамповочных станций в одном прессе. Каждая станция выполняет определенную операцию (резка, гибка, вытяжка, чеканка и т.д.) по мере продвижения полосы. Деталь остается прикрепленной к несущей полосе до последней станции, где она отрезается. Этот метод высоко автоматизирован и идеально подходит для высокообъемного производства мелких и средних деталей с постоянной геометрией.
Что такое переносная штамповка?
Переносная штамповка использует несколько прессов или один пресс с несколькими станциями, но деталь физически перемещается (переносится) от одной станции к другой с помощью механической системы переноса, часто с использованием пальцев или рельсов. В отличие от прогрессивной штамповки, деталь полностью отделяется от полосы после первой операции и затем перемещается независимо. Этот метод подходит для более крупных деталей, глубокой вытяжки и сложных геометрий, требующих более существенной формовки.
Ключевые различия с первого взгляда
| Характеристика | Прогрессивная штамповка | Переносная штамповка |
|---|---|---|
| Технологический процесс | Деталь остается прикрепленной к ленте до финальной отрезки | Деталь отделяется после первой операции и передается поштучно |
| Стоимость оснастки | От низкой до умеренной (один штамп с несколькими позициями) | Выше (несколько штампов или сложная система передачи) |
| Время настройки | Дольше (требуется точное выравнивание всех станций) | Умеренное (отдельные штампы можно регулировать независимо) |
| Скорость производства | Очень высокая (до 2000 ходов в минуту) | Умеренная (медленнее из-за перемещений передачи) |
| Размер детали | Малый и средний (обычно до 12 дюймов) | Средний и крупный (может превышать 24 дюйма) |
| Сложность | Ограничено шириной полосы; возможны сложные формы, но с ограничениями | Более высокая сложность; допускаются глубокие вытяжки, больший поток материала |
| Использование материала | Высокое (минимальные отходы за счет раскроя на полосе) | От низкого до умеренного (больше отходов от разделения заготовок) |
| Дополнительные операции | Часто интегрируется в штамп (нарезка резьбы, маркировка и т.д.) | Часто интегрируется, но может потребовать дополнительных позиций |
| Типичные применения | Электрические разъемы, клеммы, кронштейны, радиаторы | Кузовные панели автомобилей, посуда, топливные баки, крупные корпуса |
Подробное сравнение
Оснастка и настройка
Штамповка в прогрессивном штампе использует один комплект штампов с несколькими позициями. Весь штамп должен быть изготовлен и выровнен как единое целое, что может быть трудоемким и дорогостоящим для сложных деталей. Однако после настройки он работает с минимальным вмешательством. Трансферная штамповка использует отдельные штампы для каждой операции, которые можно обслуживать и регулировать по отдельности. Механизм переноса (механические захваты, сервоприводные каретки) требует дополнительных первоначальных вложений, но обеспечивает гибкость при изменении конструкции детали.
Скорость производства
Штамповка в прогрессивном штампе обычно быстрее, так как полоса непрерывно движется через пресс на высоких скоростях. Трансферная штамповка включает захват и перемещение деталей между позициями, что замедляет цикл. Для очень больших объемов (миллионы деталей) прогрессивная штамповка более экономична. Для средних объемов или крупных деталей, где скорость менее критична, трансферная штамповка может быть более подходящей.
Сложность и качество детали
Переносная штамповка позволяет выполнять более глубокие вытяжки, более сложные геометрии и более интенсивное формообразование, так как деталь не ограничена полосой. Она также позволяет выполнять операции с нескольких направлений (например, боковая пробивка, отбортовка). Последовательная штамповка ограничена шириной и толщиной полосы, а также необходимостью сохранения непрерывности полосы. Однако для мелких сложных деталей с жесткими допусками последовательная штамповка превосходит другие методы благодаря точному позиционированию.
Использование материала
Последовательная штамповка часто обеспечивает более высокое использование материала (меньше отходов) за счет плотного размещения деталей на полосе. Переносная штамповка обычно начинается с вырубленной квадратной или фасонной заготовки, что может привести к большему количеству отходов. Однако если деталь требует значительного формообразования, отходы при последовательной штамповке могут увеличиться из-за необходимости дополнительного материала вокруг изгибов.
Стоимостные соображения
Для малых и средних объемов переносная штамповка может быть более экономичной, так как отдельные штампы дешевле в изготовлении и модификации. Для больших объемов более высокая скорость цикла последовательной штамповки компенсирует более высокую стоимость штампа. Кроме того, последовательная штамповка требует меньше производственной площади и труда, так как операции объединены в одном прессе.
Когда выбирать последовательную штамповку
Высокообъемное производство (миллионы деталей в год)
Мелкие и средние детали (например, разъемы, клеммы)
Простые и умеренные формы с равномерной подачей ленты
Критически важны жесткие допуски и повторяемость
Минимальная потребность в дополнительных операциях
Когда выбрать штамповку с перекладкой
Крупные детали (например, кузовные панели автомобилей, корпуса бытовой техники)
Глубокая вытяжка или сложная геометрия, требующая нескольких направлений формовки
Среднесерийное производство (сотни тысяч) или частые изменения конструкции
Детали из более толстых или высокопрочных материалов
Интеграция сборки или сварки в линию
Рекомендация
Для большинства производителей штампованных металлических деталей, таких как радиаторы, пружины и шрапнель, прогрессивная штамповка является предпочтительным методом благодаря своей скорости и эффективности. Однако для более крупных или сложных компонентов передаточная штамповка обеспечивает необходимую формовочную способность. На нашем предприятии мы специализируемся на обеих технологиях. Мы рекомендуем оценить размер, сложность, объем и материал вашей детали перед принятием решения. Свяжитесь с нашей инженерной командой для бесплатного исследования осуществимости и анализа затрат, адаптированных под ваш проект.
Заключение
Прогрессивная штамповка и передаточная штамповка — это оба важных процесса формовки металла, каждый со своими преимуществами. Прогрессивная штамповка лидирует по скорости и эффективности использования материала для мелких деталей при больших объемах, в то время как передаточная штамповка превосходит в универсальности и глубине формовки для крупных и сложных деталей. Понимая их различия, вы можете оптимизировать свою производственную стратегию и достичь наилучшего баланса качества, стоимости и времени выполнения.
