Сокращение времени изготовления штамповой оснастки: 10 советов

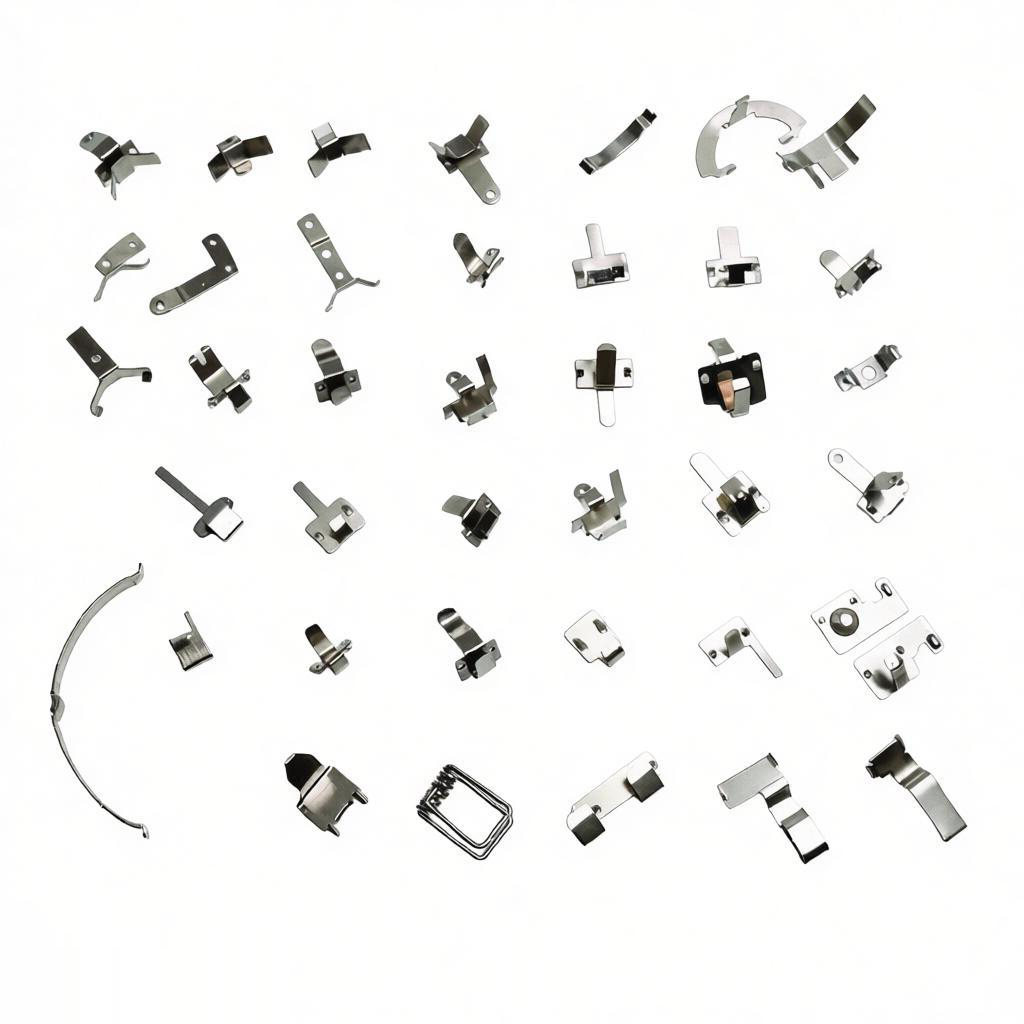

1. Раннее вовлечение поставщика (ESI)
Вовлечение поставщика оснастки на ранних этапах проектирования позволяет значительно сократить сроки изготовления. Предоставив предварительные проекты деталей и требования к производительности, производитель оснастки сможет выявить потенциальные проблемы с технологичностью до финализации конструкции. Такое сотрудничество позволяет внести корректировки в конструкцию, упрощающие изготовление оснастки, например, избежать острых углов или глубоких вытяжек, требующих сложных штамповых переходов.
Кроме того, ESI позволяет поставщику заказывать материалы с длительным сроком поставки (например, специальные штамповые стали или твердосплавные вставки) параллельно с финализацией проекта. Такое совмещение операций может сократить общие сроки на несколько недель. Рекомендуется провести анализ технологичности конструкции (DFM) совместно с партнером по оснастке сразу после готовности концепции.
2. Стандартизация компонентов оснастки
Использование стандартизированных компонентов для пуансонов, матриц, направляющих и пружин может сократить время изготовления до 30%. Вместо разработки индивидуальных деталей для каждого инструмента выбирайте готовые компоненты из каталогов проверенных поставщиков, таких как Misumi или Dayton. Стандартизация также упрощает управление запасами и снижает риск ошибок при сборке.
По возможности проектируйте оснастку на основе модульных систем. Например, сменные вставки матриц и универсальные штамповые блоки позволяют использовать одну и ту же базовую оснастку для нескольких деталей с минимальными изменениями. Такой подход ускоряет не только первоначальное изготовление оснастки, но и последующие доработки.
3. Использование программного обеспечения для моделирования
Инструменты моделирования, такие как AutoForm или Dynaform, позволяют провести виртуальную отработку процесса штамповки. Моделируя течение материала, напряжения и деформации, можно выявить потенциальные проблемы (складкообразование, разрывы, пружинение) до начала резки металла. Это сокращает количество необходимых физических пробных ударов на прессе, что является основным фактором, замедляющим процесс.
Современное программное обеспечение для моделирования также позволяет оценивать время цикла и оптимизировать форму заготовки и раскрой полосы. Инвестиции в моделирование окупаются за счет минимизации доработок и итераций методом проб и ошибок в цехе. Многие производители инструмента теперь используют моделирование как стандартный этап, сокращая сроки выполнения на 2–4 недели.
4. Оптимизация траектории инструмента и стратегий обработки
Высокоскоростная обработка (HSM) и методы адаптивной зачистки могут значительно сократить время, затрачиваемое на резку инструментальной стали. Использование меньших шагов, высоких скоростей шпинделя и стратегий с постоянной нагрузкой на стружку позволяет быстрее удалять материал без потери качества. Применяйте трохоидальное фрезерование для глубоких полостей, чтобы избежать полного контакта.
Кроме того, планируйте последовательность обработки, чтобы минимизировать количество установок. Используйте 5-осевые станки для доступа к нескольким поверхностям штампа за один зажим. Это устраняет ошибки перепозиционирования и сокращает общее время обработки. Согласуйте с вашим цехом внедрение этих стратегий для ускорения изготовления инструмента.
5. Рассмотрите аддитивное производство для сложных вставок
Для сложных геометрий, таких как конформные каналы охлаждения или сложные внутренние элементы, аддитивное производство (3D-печать) позволяет изготавливать вставки гораздо быстрее, чем традиционная обработка. Вы можете напечатать сердечники или вставки из металлического порошка (например, инструментальной стали), а затем выполнить чистовую обработку только критических поверхностей.
Срок изготовления вставок, произведенных аддитивным способом, может составлять всего неделю по сравнению с 4–6 неделями при традиционной электроэрозионной обработке (EDM). Хотя эта технология пока ограничена определенными применениями, она быстро становится экономически эффективной для сокращения сроков. Оцените, есть ли в вашей оснастке компоненты, которые более эффективно напечатать, чем обработать.
6. Приоритизация проверок конструкции оснастки и контрольных точек утверждения
Оптимизируйте процесс утверждения, установив четкие контрольные точки. После первоначального DFM и симуляции представьте заказчику детальный проект оснастки для подписания. Используйте структурированный чек-лист, охватывающий все критические параметры: высоты смыкания, диаметры обрезки, точки смазки и доступ для обслуживания. Избегайте повторных изменений, привлекая всех заинтересованных сторон на раннем этапе.
Внедрите совместную онлайн-платформу для рецензирования (например, GrabCAD Workbench), где комментарии документируются, а изменения отслеживаются. Один цикл доработки может занимать дни; оставаясь организованными и оперативными, вы можете сократить общее время рецензирования на 50%.
7. Наладьте отношения с надежным поставщиком инструментальной стали
Заключите долгосрочные соглашения с производителями или дистрибьюторами инструментальной стали, чтобы обеспечить приоритетный доступ к сырью. Основные материалы, такие как инструментальная сталь D2 или A2, можно предварительно заказывать на основе исторических данных, чтобы они были в наличии при запуске нового проекта. Некоторые поставщики предлагают ускоренную обработку (резку, шлифовку) за дополнительную плату, что в итоге экономит время.
Также рассмотрите возможность использования предварительно закаленных материалов, которые исключают необходимость термообработки после механической обработки. Хотя они дороже в обработке, отказ от термообработки (и связанного с ней исправления деформаций) может сократить сроки на 1–2 недели.
8. Внедрите бережливое производство в инструментальном цехе
Применяйте принципы бережливого производства, такие как 5S, картирование потока создания ценности и стандартизированная работа, к процессам изготовления оснастки. Организуйте рабочие места так, чтобы часто используемые инструменты и пластины были под рукой, сокращая потери на перемещения. Составьте карту потока от проектирования до финальной обкатки, чтобы выявить узкие места и исключить операции, не добавляющие ценности.
Обучите станочников смежным специальностям, чтобы несколько операторов могли одновременно работать над разными компонентами оснастки. Хорошо внедренная система бережливого производства может повысить пропускную способность на 20% и более, напрямую сокращая время выполнения заказов. Регулярные мероприятия кайдзен, направленные на процессы изготовления оснастки, обеспечивают непрерывные улучшения.
9. Используйте быстрое прототипирование и временную оснастку
При очень сжатых сроках рассмотрите возможность использования более мягких материалов (например, алюминия или кирксайта) для прототипной или мелкосерийной оснастки. Такие наборы инструментов обрабатываются намного быстрее, чем штампы из закаленной стали, и позволяют проверить конструкцию детали, получить одобрение заказчика и начать производство, пока изготавливается постоянная оснастка.
Хотя срок службы инструмента ограничен (от нескольких сотен до нескольких тысяч деталей), этот подход позволяет сократить время выполнения заказа с 12–14 недель до 4–6 недель. После готовности окончательного инструмента процесс можно легко перенести. Это особенно полезно для тестирования рынка или выполнения срочных заказов клиентов.
10. Четко общайтесь и управляйте ожиданиями
Наконец, навыки общения могут предотвратить ненужные задержки. Предоставьте вашему партнеру по оснастке полный набор спецификаций: тип материала, толщина, допуски на детали, годовой объем и характеристики пресса. Неполные или неоднозначные данные вынуждают инструментальщика задавать вопросы, что приводит к остановкам и перезапускам.
Устанавливайте реалистичные сроки и привлекайте инструментальщика к процессу планирования. Если вам нужен инструмент за восемь недель, а обычное время выполнения составляет 12 недель, будьте откровенны и обсудите варианты срочной доплаты или компромиссов (например, более простая оснастка). Совместная работа всегда дает более быстрые и точные результаты.
