Компенсация пружинения в штамповке металла: руководство по проектированию и моделированию

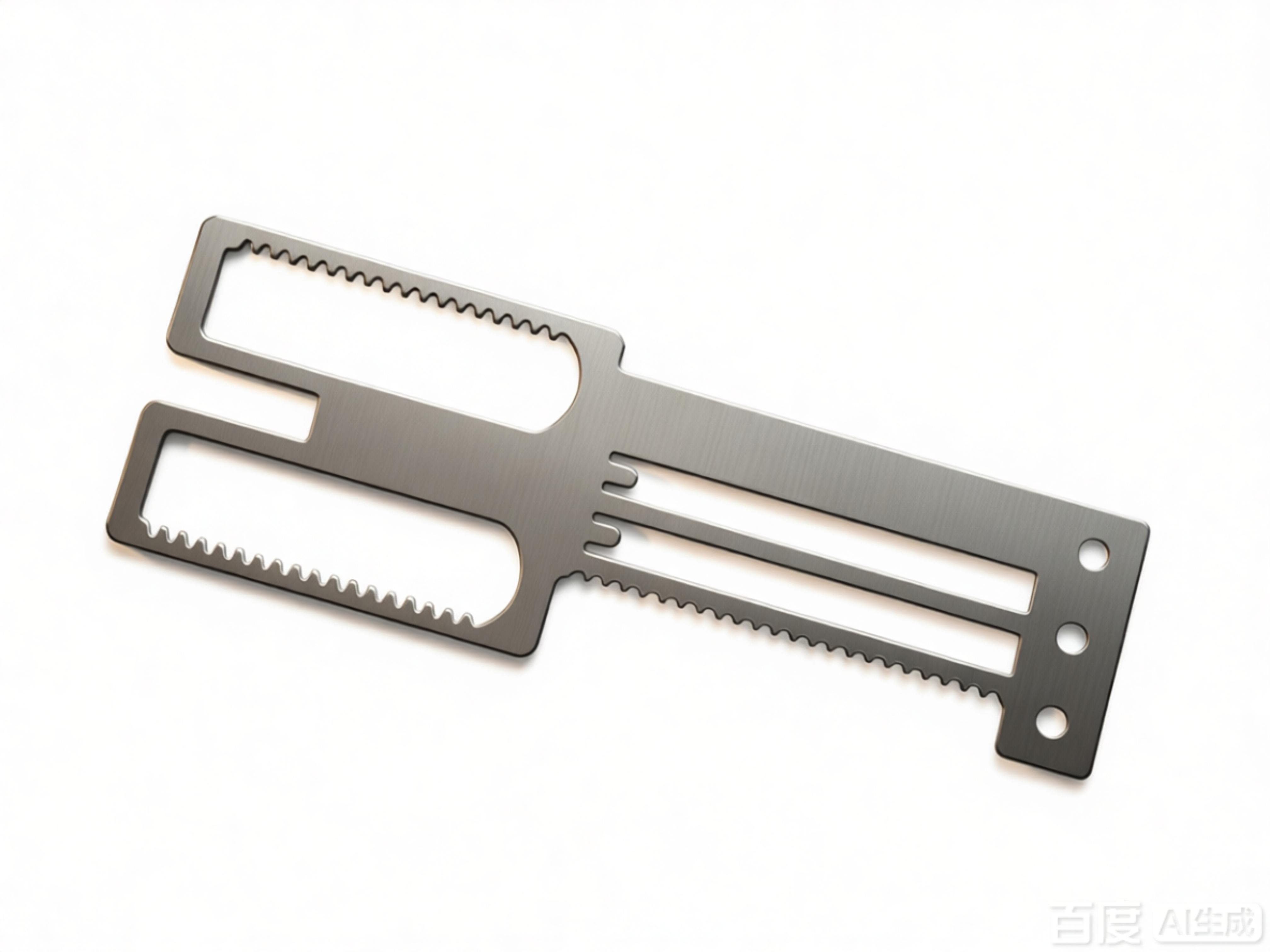

Понимание пружинения в штамповке металла
Пружинение — это упругое восстановление металлической детали после ее деформации в процессе штамповки. Это явление возникает, потому что материал стремится вернуться к своей первоначальной форме после снятия нагрузки. Пружинение может привести к отклонениям размеров, влияя на качество детали и сборку. Понимание механики пружинения имеет решающее значение для разработки эффективных стратегий компенсации.
Факторы, влияющие на пружинение
На величину пружинения в штамповке металла влияют несколько факторов:
- Свойства материала:
Предел текучести, модуль упругости и деформационное упрочнение существенно влияют на пружинение. Высокопрочные стали демонстрируют большее пружинение, чем мягкие стали. - Геометрия инструмента:
Радиус изгиба, зазор матрицы и форма пуансона влияют на распределение напряжений и, следовательно, на пружинение. - Параметры процесса:
Усилие прижима, смазка и скорость штамповки изменяют напряженное состояние и пружинение. - Толщина:
Более тонкие материалы пружинят сильнее по сравнению с толстыми из-за меньшей жесткости на изгиб.
Управляя этими факторами, инженеры могут минимизировать пружинение или предусмотреть компенсационные элементы.
Стратегии проектирования для компенсации пружинения
Компенсация пружинения включает изменение конструкции инструмента для получения детали, которая после пружинения принимает нужную форму. Распространенные стратегии включают:
- Перегиб:
Перегиб детали больше требуемого угла, чтобы после пружинения конечный угол соответствовал спецификации. Величина перегиба определяется с помощью моделирования или проб. - Добавление компенсирующих элементов:
Включение локальных элементов, таких как выштамповки, ребра или буртики, которые повышают жесткость и уменьшают пружинение. - Методы снятия напряжений:
Использование термообработки или локального нагрева для снижения остаточных напряжений. - Корректировка геометрии штампа:
Изменение поверхности штампа для учета пружинения, часто путем итеративной корректировки формы инструмента на основе результатов моделирования.
Эти стратегии требуют тщательного анализа и часто итеративной доработки.
Методы моделирования для прогнозирования пружинения
Метод конечных элементов (МКЭ) является наиболее распространенным методом моделирования для прогнозирования пружинения. Ключевые шаги включают:
- Моделирование материала:
Используйте точные модели упрочнения (например, изотропные, кинематические), которые учитывают пластическое поведение и разгрузку. - Граничные условия:
Задайте реалистичное трение, силы прижима и контакты инструмента. - Выбор элемента:
Оболочечные или объемные элементы с соответствующими точками интегрирования для учета изгибных напряжений. - Анализ пружинения:
После формовки освободите инструмент и рассчитайте упругое восстановление. Результат показывает отклонение от желаемой формы.
Передовое программное обеспечение для моделирования (например, AutoForm, LS-DYNA, PAM-STAMP) позволяет выполнять итеративную компенсацию, при которой геометрия инструмента автоматически корректируется до тех пор, пока деталь не будет соответствовать допускам.
Ниже приведено сравнение распространенных подходов к моделированию:
| Метод | Преимущества | Недостатки |
|---|---|---|
| Неявный (статический) решатель | Точный для малых деформаций, быстрый для листового металла | Может испытывать трудности со сложным контактом |
| Явный решатель | Хорошо справляется с большими деформациями и сложными контактами | Требует больших вычислительных ресурсов для этапа пружинения |
| Одношаговый решатель | Очень быстрый, подходит для быстрых итераций | Менее точен для сложных деталей |
Практические советы по компенсации пружинения
- Начните с тестирования материала:
Получите точные механические свойства (кривую напряжение-деформация) для конкретной партии материала. Используйте их в симуляциях для надежных прогнозов. - Используйте симметрию, когда это возможно:
Моделируйте только половину или четверть детали, чтобы сократить время симуляции, но учитывайте асимметричные эффекты. - Проверяйте с помощью физических испытаний:
Всегда сопоставляйте результаты симуляции с фактической штамповкой. При необходимости корректируйте модели материалов или параметры трения. - Итеративно применяйте компенсацию:
Используйте результаты пружинения для модификации поверхности инструмента на величину, обратную отклонению. Обычно для сходимости требуется две-три итерации. - Учитывайте стабильность процесса:
Даже при компенсации вариации толщины материала, смазки и скорости пресса могут вызывать остаточный пружинный возврат. Разрабатывайте надежные процессы с более строгим контролем. - Внедрение надежного проектирования:
Используйте планирование эксперимента (DOE) для выявления параметров процесса, минимизирующих чувствительность к пружинному возврату.
Заключение
Компенсация пружинного возврата является критическим аспектом высокоточной штамповки металла. Сочетая понимание поведения материала, стратегическое проектирование инструмента и передовые методы моделирования, производители могут достичь жестких допусков и сократить количество проб и ошибок. Внедрение описанных выше стратегий не только улучшит качество деталей, но и сэкономит время и затраты на разработку инструмента. Для достижения оптимальных результатов сотрудничайте с опытными службами штамповки металла, использующими современные методы моделирования и компенсации.
