Производство штампованных пружин: процесс, материалы и советы

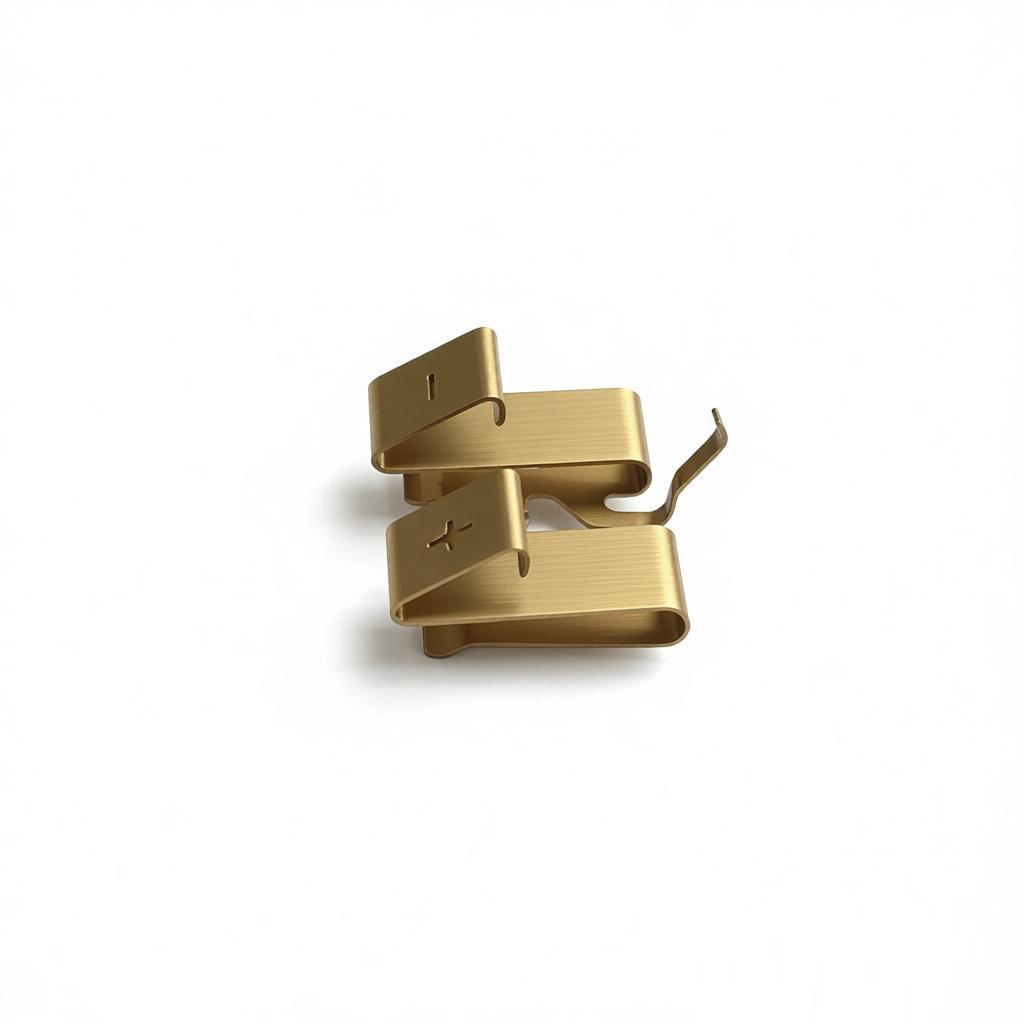

Введение
Производство штампованных пружин — это специализированный процесс, сочетающий точную штамповку металла с пружинной инженерией. Пружины, изготовленные методом штамповки, широко используются в автомобильной, электронной и промышленной отраслях благодаря своей экономичности, повторяемости и возможности создания сложных форм. Это руководство охватывает процесс, материалы, советы по проектированию и распространенные проблемы, чтобы помочь вам освоить производство штампованных пружин.
Что такое производство штампованных пружин?
Производство штампованных пружин включает изготовление пружин путем подачи металлической полосы через прогрессивный штамп. Штамп выполняет ряд операций — вырубку, формовку, гибку, а иногда и чеканку — для создания конечной формы пружины. В отличие от традиционных проволочных пружин, штампованные пружины изготавливаются из листового металла и могут включать такие элементы, как монтажные отверстия, выступы или изгибы в одной детали. Этот метод идеален для крупносерийного производства и обеспечивает стабильное качество.
Основные материалы, используемые в штампованных пружинах
Выбор правильного материала имеет решающее значение для производительности пружины, усталостной прочности и стоимости. Ниже приведены распространенные материалы и их свойства.
| Материал | Ключевые свойства | Области применения |
|---|---|---|
| Пружинная сталь (например, 1075, 1095) | Высокая прочность на разрыв, хорошая усталостная прочность, низкая стоимость | Автомобильные зажимы, листовые рессоры, малые пружины |
| Нержавеющая сталь (например, 301, 304, 17-7 PH) | Коррозионная стойкость, хорошая формуемость, умеренная прочность | Медицинские устройства, пищевое оборудование, наружное применение |
| Фосфористая бронза (C51000, C52100) | Отличная электропроводность, коррозионная стойкость, низкое трение | Электрические контакты, разъемы, пружины переключателей |
| Бериллиевая бронза (C17200) | Очень высокая прочность, отличная проводимость, немагнитный | Аэрокосмическая промышленность, военная техника, высоконадежные разъемы |
Советы по выбору материала
Учитывайте рабочую среду (температура, влажность, химические вещества), требуемое усилие и прогиб, а также стоимость. Для высокоцикличных применений выбирайте материалы с хорошей усталостной прочностью, такие как нержавеющая сталь или бериллиевая бронза.
Процесс штамповки пошагово
1. Подготовка материала и вырубка
Металлические полосы разматываются и подаются в пресс с вырубным штампом. Штамп вырезает внешнюю форму пружины, часто включая пилотные отверстия для выравнивания. Допуски жесткие, обычно ±0.05 мм. Для уменьшения износа штампа и предотвращения задиров наносится смазка.
2. Формовка и гибка
На последующих станциях полоса подвергается формовочным операциям: гибке, чеканке и вытяжке для создания пружинных рычагов, петель или угловых элементов. Прогрессивные штампы выполняют эти шаги последовательно. Для сложных геометрий могут потребоваться вторичные операции, такие как термообработка.
3. Термообработка (снятие напряжений)
Некоторые материалы, особенно пружинная сталь, требуют снятия напряжений после формовки для устранения внутренних напряжений и улучшения упругости. Это выполняется в печи с контролируемой атмосферой при 250–450°C в течение 15–60 минут. Перегрев может вызвать обезуглероживание и снизить усилие пружины.
4. Финишная обработка и обработка поверхности
Детали очищаются от смазочных материалов. Дополнительные виды обработки поверхности включают пассивацию для нержавеющей стали, фосфатирование для коррозионной стойкости или никелирование для проводимости. Контроль с помощью оптических компараторов или координатно-измерительных машин (КИМ) обеспечивает точность размеров.
Рекомендации по проектированию штампованных пружин
Толщина материала:
Влияет на усилие и гибкость. Более толстый материал обеспечивает большее усилие, но требует больших радиусов изгиба.Радиусы изгиба:
Острые изгибы создают концентрацию напряжений. Используйте минимальный радиус, равный 1–2 толщинам материала.Направление волокон:
Изгиб поперек волокон снижает риск растрескивания. Убедитесь, что ориентация детали совпадает с направлением проката полосы.Уклоны:
Добавьте уклоны 1–3° для облегчения извлечения из штампа.Прогноз жесткости пружины:
Используйте анализ методом конечных элементов (МКЭ) для прогнозирования жесткости пружины и обеспечения соответствия требованиям.
Распространенные дефекты и способы их избежать
Пружинный откат:
Упругое восстановление после формовки. Компенсируйте перегибом или использованием операций чеканки.Трещины:
Вызваны острыми изгибами или неподходящим материалом. Увеличьте радиус изгиба или отожгите материал.Изменение размеров:
Износ инструмента или непостоянная толщина полосы. Выполняйте регулярное обслуживание штампа и используйте точные заготовки.Заусенцы:
Образуются при вырубке, если зазор штампа слишком велик. Уменьшите зазор или добавьте этап удаления заусенцев.Деформация при термообработке:
Неконтролируемый нагрев или закалка. Используйте приспособления для фиксации формы и контроля скорости нагрева.
Практические советы для качественных штампованных пружин
Оптимизируйте конструкцию штампа:
Используйте прогрессивные штампы с отдельными позициями для каждой операции, чтобы минимизировать обработку и уменьшить дефекты.Выберите подходящую смазку:
Используйте высокопрочные смазки для глубокой вытяжки. Избегайте хлорированных масел при работе с нержавеющей сталью для предотвращения коррозии.Контролируйте износ инструмента:
Регулярно проверяйте кромки пуансона и матрицы. Затупленный инструмент приводит к заусенцам и отклонению размеров.Управляйте подачей полосы:
Используйте сервоприводные системы подачи для точного позиционирования и снижения отходов.Проводите контроль в процессе производства:
Внедрить статистическое управление процессами (SPC) для критических размеров, таких как высота пружины и усилие.Сотрудничайте с опытным производителем:
Для сложных или крупносерийных производств работайте с экспертом по штамповке, который понимает динамику пружин и поведение материалов.
Применение штампованных пружин
Штампованные пружины встречаются в бесчисленных продуктах: защелкивающиеся разъемы в электронике, возвратные пружины в переключателях, торсионные пружины в автомобильных сиденьях и контактные пружины в клеммах аккумуляторов. Их низкая стоимость и высокая точность делают их незаменимыми в массовом производстве.
Заключение
Производство штампованных пружин — это сочетание материаловедения, проектирования оснастки и управления процессами. Понимая материалы, следуя надежному процессу штамповки и применяя практические советы по проектированию и производству, вы сможете создавать надежные высокопроизводительные пружины. Независимо от того, разрабатываете ли вы новый продукт или оптимизируете существующее производство, эти знания помогут вам производить стабильные и долговечные штампованные пружины. Для индивидуальных решений по штампованным пружинам свяжитесь с нами, чтобы обсудить ваш проект.
