Допуски точной штамповки: полное руководство
В мире штамповки металла точность имеет первостепенное значение. Независимо от того, производите ли вы компоненты для автомобильной, аэрокосмической, электронной или медицинской промышленности, понимание и контроль допусков критически важны для обеспечения функциональности деталей, сборки и экономической эффективности. Это подробное руководство рассматривает тонкости допусков точной штамповки, предлагая практические советы и лучшие практики, которые помогут вам добиться стабильных высококачественных результатов.

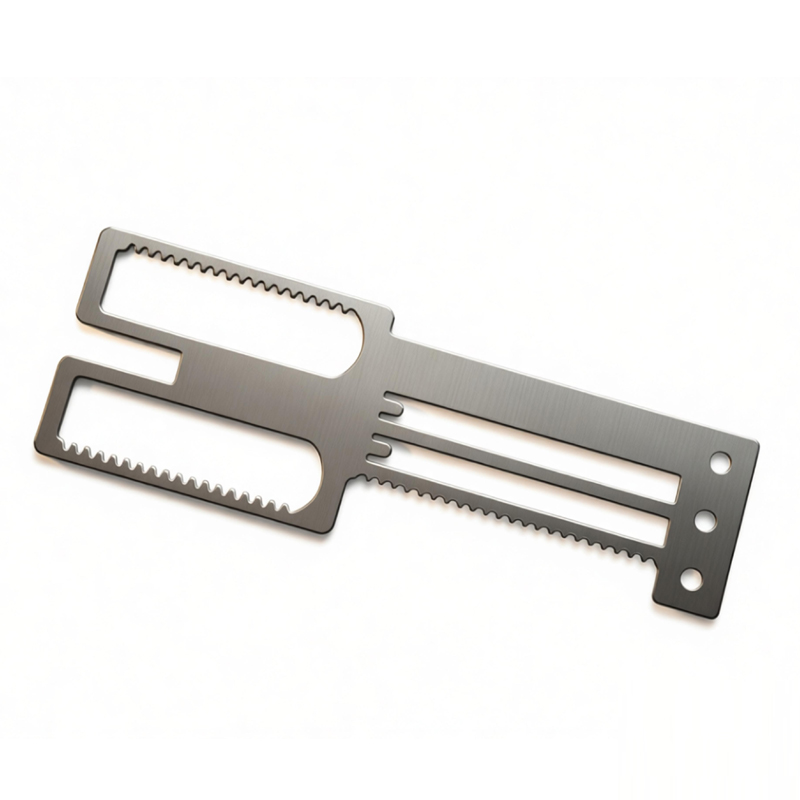

Что такое допуски точной штамповки?
Допуски точной штамповки относятся к допустимым пределам отклонений размеров, геометрии и качества поверхности штампованной детали. Они определяют допустимый диапазон, в котором деталь должна быть изготовлена для правильной работы. Допуски указываются на инженерных чертежах и имеют решающее значение для обеспечения бесшовной сборки деталей, их работы в соответствии с назначением и соответствия стандартам качества.
Почему допуски важны в штамповке металла
Точные допуски — основа надежного производства. Вот почему они важны:
Взаимозаменяемость:
Детали из разных производственных партий должны собираться без доработок.Качество и производительность:
Жесткие допуски гарантируют, что компоненты соответствуют проектным спецификациям, что приводит к лучшей производительности продукта.Контроль затрат:
Чрезмерно жесткие допуски увеличивают производственные затраты из-за более медленного времени цикла, дополнительных проверок и повышенного процента брака. Оптимальный баланс допусков позволяет экономить средства.Удовлетворенность клиентов:
Соблюдение требований к допускам укрепляет доверие и снижает количество возвратов или доработок.
Распространенные типы допусков в штамповке
Допуски на размеры
Они контролируют линейные размеры, такие как длина, ширина, диаметр отверстия и толщина. Обычно выражаются в виде значений ± (например, 25,0 ± 0,1 мм). В точной штамповке допуски на размеры могут варьироваться от стандартных (±0,1 мм) до сверхжестких (±0,01 мм) в зависимости от применения.
Допуски геометрической формы и расположения (GD&T)
Геометрические допуски и обозначения (GD&T) определяют форму, ориентацию и биение. Общие символы включают плоскостность, параллельность, перпендикулярность и концентричность. Например, штампованный кронштейн может требовать допуска плоскостности 0,05 мм для обеспечения надлежащего уплотнения с сопрягаемой поверхностью.
Допуски шероховатости поверхности
Шероховатость поверхности, измеряемая в Ra (мкм), критична для деталей, которые скользят относительно других или требуют определенного внешнего вида. Штамповка позволяет достичь шероховатости от 0,8 мкм (чистая) до 3,2 мкм (грубая). Смазка, состояние штампа и твердость материала влияют на качество поверхности.
Угловые допуски
Углы гибки в штампованных деталях должны выдерживаться в пределах угловых допусков, часто ±1 или жестче. Это важно для деталей, которые вкладываются друг в друга или требуют постоянных углов для сборки.
Факторы, влияющие на допуски штамповки
Свойства материала
Тип материала, толщина, твердость и направление волокон влияют на пружинение и формуемость. Например, высокопрочные стали имеют большее пружинение, что требует компенсации в конструкции штампа.
Качество и износ оснастки
Штампы из закаленной стали с правильным зазором и регулярным обслуживанием обеспечивают стабильное качество деталей. Изношенные пуансоны или матрицы вызывают заусенцы, отклонения размеров и плохие геометрические допуски.
Возможности и скорость пресса
Тоннаж, жесткость, скорость и параллельность ползуна пресса влияют на точность деталей. Высокоскоростные прессы могут вызывать вибрацию, снижая точность допусков.
Смазка и охлаждение
Правильная смазка снижает трение, нагрев и износ, помогая поддерживать допуски. Неэффективное охлаждение может привести к тепловому расширению и изменению размеров.
Геометрия и сложность детали
Острые углы, глубокие вытяжки и малые радиусы сложнее контролировать. Простые формы с большими радиусами позволяют легче достигать жестких допусков.
Отраслевые стандарты допусков штамповки
Распространенные стандарты включают ISO 2768 (общие допуски), DIN 6930 (для штамповок), JIS B 0411 и ANSI Y14.5 (GD&T). При указании допусков всегда ссылайтесь на соответствующий стандарт. Для точных деталей учитывайте квалитеты IT (например, IT7–IT10) по ISO 286 для допусков отверстий и валов.
Практические советы по достижению жестких допусков
Проектирование с учетом производства (DFM):
Добавляйте разгрузочные пазы, избегайте острых углов и используйте одинаковые радиусы.Выбор материала:
Выбирайте материалы со стабильными свойствами и минимальным пружинением.Обслуживание оснастки:
Регулярно проверяйте штампы на износ и своевременно ремонтируйте.Управление процессом:
Мониторинг параметров пресса (усилие, скорость) и использование SPC для раннего обнаружения отклонений.Проектирование прогрессивных штампов:
Для сложных деталей используйте прогрессивные штампы с пилотными отверстиями и чеканочными станциями для поддержания точности.Смазка:
Используйте подходящие смазочные материалы и наносите их равномерно.Контроль:
Используйте КИМ, оптические компараторы и калибры годен/не годен для проверки.
Как указывать допуски на чертежах
Четкая коммуникация обязательна. Следуйте этим шагам:
Укажите единицы измерения (мм) и ссылочные стандарты (например, ISO 2768-m).
Используйте символы GD&T для критических элементов.
Укажите классы допусков для операций вырубки, формовки и пробивки.
Укажите требования к чистоте поверхности с значениями Ra.
Включите примечание о снятии заусенцев и состоянии кромок.
Типичные проблемы и решения
| Задача | Решение |
|---|---|
| Образование заусенцев | Используйте острые штампы, правильный зазор (например, 5-10% от толщины материала) и процессы удаления заусенцев. |
| Пружинение | Перегибайте или чеканьте материал; используйте пуансоны высокой прочности. |
| Превышение допуска по размеру | Внедрить SPC, регулярно обслуживать оснастку и стабилизировать условия прессования. |
| Царапины на поверхности | Улучшить смазку, отполировать штампы и использовать защитные пленки. |
| Непостоянное расположение отверстий | Использовать пилотные отверстия, обеспечить выравнивание штампа и контролировать подачу полосы. |
Заключение
Допуски точной штамповки — это не просто цифры на чертеже; это критически важный язык, определяющий качество, функциональность и стоимость. Понимая типы допусков, влияющие факторы и лучшие практики, вы сможете эффективно работать с вашим партнером по штамповке для производства деталей, соответствующих точным спецификациям. Помните о необходимости баланса между жесткими допусками и технологичностью для достижения оптимальных результатов. Для получения экспертных услуг по штамповке металла, обеспечивающих стабильную точность, свяжитесь с нашей командой сегодня.
