Пружины в бытовой технике: стоимость, ресурс и стабильность
Краткий ответ: для большинства бытовых приборов правильно спроектированная пружина сжатия, растяжения или кручения должна выдерживать от 100 000 до 1 000 000+ циклов при 30–50% от предела прочности материала и укладываться в ±5% от номинальной нагрузки при конкурентоспособной удельной стоимости примерно $0,01–$0,15 в средних объёмах. Три переменные, определяющие достижение этой цели, — марка проволоки, индекс напряжений (D/d) и контроль концевых витков, а не внешний вид пружины. Покупатели, которые относятся к пружинам как к расходному крепежу, обычно платят позже — через возвраты из эксплуатации, заклинившие крышки и отказы защёлок с шумом. BQUQ производит заказные пружины в Дунгуане по стандарту ISO9001, рассчитывает стоимость за 12 рабочих часов и поддерживает гибкий минимальный заказ для OEM-производителей бытовой техники.

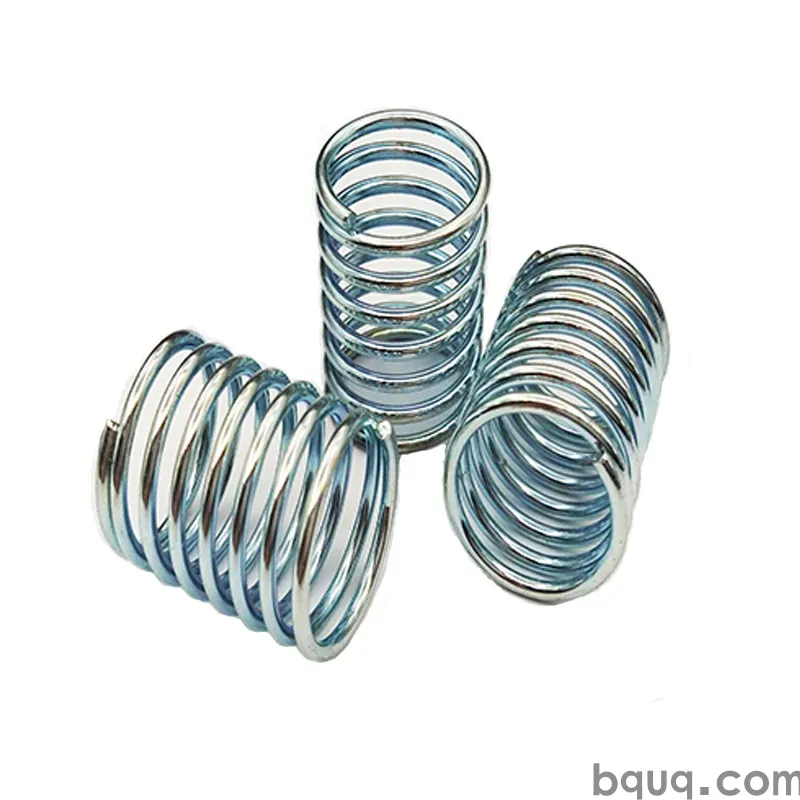

Пружины бытовой техники редко отказывают эффектно. Они проседают, теряют предварительный натяг, корродируют, дребезжат или приходят партией, которая ведёт себя иначе, чем предыдущая. В защёлке крышки стиральной машины или петле двери холодильника дрейф нагрузки на 10% — это разница между приятным щелчком и обращением по гарантии. В этой статье разбирается тройной компромисс, которым фактически управляют инженеры бытовой техники, — стоимость, ресурс и стабильность, — и показывается, где каждое решение выигрывается или проигрывается.
Почему пружины бытовой техники отказывают в эксплуатации?
Отказы пружин бытовой техники в эксплуатации группируются в четыре механизма, и только один из них — «пружина сломалась».
Усталость и потеря нагрузки
При повторяющихся циклах пружина, работающая выше примерно 45% от предела прочности материала, теряет свободную длину и несущую способность ещё до появления трещины. Пружина двери посудомоечной машины, срабатывающая дважды в день в течение десяти лет, испытывает около 7 300 циклов — комфортно. Пружина выключателя двери холодильника, срабатывающая 40 раз в день, за тот же период испытывает 146 000 циклов — совершенно другая задача проектирования. Усталостный ресурс сильно зависит от коэффициента напряжений, поэтому снижение рабочего напряжения на 10% может увеличить циклический ресурс в несколько раз.
Коррозия и гальваническое воздействие
Среда бытовой техники включает пар, моющие средства, конденсат и пищевые кислоты. Оцинкованная углеродистая сталь подходит для сухих внутренних зон; рядом с поддоном посудомоечной машины или дренажом разморозки холодильника нержавеющая сталь 302 или 304 является более безопасным выбором по умолчанию. Там, где пружина контактирует с разнородным металлом — алюминиевым кронштейном, латунной клеммой — гальваническая коррозия ускоряется в точке контакта, даже если сама пружина имеет покрытие.
Релаксация и ползучесть
При повышенных температурах (дверцы духовок, барабаны сушилок, корпуса нагревателей) пружины теряют нагрузку без видимых повреждений. Это релаксация напряжений, и она определяется температурой и начальным напряжением, а не числом циклов. Пружина, которая нормально работает при 25°C, может потерять 15% нагрузки за несколько сотен часов при 120°C.
Дрейф от партии к партии
Самый недооценённый режим отказа. Две поставки «одной и той же» пружины могут отличаться на 8–12% по нагрузке, если диаметр проволоки, число витков или термообработка дрейфуют. Прибор всё ещё собирается; ощущение меняется; клиент замечает.
Стоимость, ресурс и стабильность: реальный компромисс
Программы бытовой техники ориентированы на стоимость, поэтому стоит чётко указать, чего стоит и что даёт каждое инженерное решение.
| Проектное решение | Типичное влияние на стоимость | Влияние на ресурс | Влияние на стабильность |
|---|---|---|---|
| Музыкальная проволока → нержавеющая сталь 302 | +25% до +60% | Большой выигрыш во влажных/сырых зонах | Немного сложнее выдерживать допуск по нагрузке |
| Увеличение индекса D/d с 6 до 10 | От нейтрального до +5% | Большой выигрыш (ниже напряжение) | Легче выдерживать допуск |
| Добавление дробеструйного наклёпа | +8% до +15% | Усталостный ресурс в 2–5 раз выше | Нейтральное |
| Ужесточение допуска по нагрузке ±10% → ±5% | +10% до +20% | Нейтральное | Большой выигрыш |
| Добавление горячей стабилизации (scragging) | +5% до +10% | Снижает раннюю просадку | Большой выигрыш по стабильности свободной длины |
| Переход на конусные/формованные концы | +5% до +15% | Нейтральное | Лучшее прилегание, меньше дребезга |
Закономерность устойчива: самый дешёвый способ купить ресурс — это геометрия (индекс и напряжение), а самый дешёвый способ купить стабильность — это управление процессом (стабилизация, контроль, дисциплина по партиям проволоки). Улучшение материала следует оставлять для действительно агрессивных сред.
Из чего на самом деле складывается стоимость
Удельная цена в средних объёмах определяется расходом проволоки, машинным временем и долей брака, а не длиной пружины. Короткая пружина с низким индексом и жёсткими допусками может стоить дороже более длинной с свободными допусками, потому что она производится медленнее и даёт больше отбраковки. Когда покупатели просят снижения стоимости, продуктивный разговор обычно касается ослабления некритичного допуска или объединения двух похожих пружин в один артикул, а не давления на маржу поставщика.
Как задать требования к пружине бытовой техники для длительного ресурса?
Полная спецификация устраняет неоднозначность и позволяет производителю оптимизировать, а не угадывать.
| Параметр | Что указывать | Почему это важно |
|---|---|---|
| Функция | Удержание, возврат, защёлка, демпфирование, поджим | Определяет, что важнее: нагрузка или жёсткость |
| Нагрузка в положении | например, 12 Н при 18 мм | Основной критерий приёмки |
| Жёсткость | Н/мм, с допуском | Определяет ощущение и ход |
| Свободная длина | мм, с допуском | Взаимодействует с монтажной высотой |
| Макс. монтажная высота | мм | Задаёт риск смыкания витков |
| Целевой циклический ресурс | например, 200 000 циклов | Определяет выбор индекса напряжений |
| Среда | Диапазон температур, влажность, химикаты | Определяет материал и покрытие |
| Состояние концов | Закрытые, шлифованные, открытые, крючки | Влияет на прилегание и стоимость |
| Внешний вид | Покрытие, цвет, ограничения по заусенцам | Косметика и безопасность |
| Ссылочный стандарт | ISO или DIN, где применимо | Устраняет риск разночтений |
Выбор правильного индекса
Индекс пружины (D/d, средний диаметр витка, делённый на диаметр проволоки) — самый мощный рычаг ресурса. Индекс ниже 4 делает пружину трудной для навивки и концентрирует напряжение на внутренней стороне витка. Индекс выше 12 делает пружину склонной к потере устойчивости и трудной для сохранения соосности. Для бытовой техники индекс от 6 до 10 — практический оптимум: технологичный, стабильный и устойчивый к реальным монтажным несоосностям.
Выбор материала в одном абзаце
Музыкальная проволока (ASTM A228) — выбор по умолчанию для сухих механизмов с умеренной температурой и даёт лучшие усталостные характеристики на доллар. Проволока из улучшенной стали подходит для больших диаметров и тяжёлых нагрузок. Нержавеющая сталь 302 и 304 справляется с влагой, паром и зонами контакта с пищей. 17-7 PH стоит доплаты только тогда, когда нужна высокая прочность плюс коррозионная стойкость при повышенной температуре. Для более глубокого сравнения см. нашу статью о пружинах из улучшенной проволоки.
Стабильность: скрытый драйвер затрат
Стабильность — это то, где программы бытовой техники тихо теряют деньги. Пружина с разбросом нагрузки ±12% заставляет сборочную линию принимать более широкий диапазон ощущений и заставляет службу качества обрабатывать больше жалоб. Три средства контроля закрывают большую часть разрыва.
Дисциплина по входной проволоке
Допуск на диаметр проволоки напрямую масштабирует нагрузку: в пружине сжатия нагрузка примерно пропорциональна четвёртой степени диаметра проволоки. Изменение диаметра проволоки на 1% может дать изменение нагрузки на 4% ещё до добавления любой ошибки навивки. Поставщики, которые закупают проволоку партиями и проверяют диаметр при приёмке, начинают со структурного преимущества.
Контроль в процессе
Испытание под нагрузкой при заданной монтажной высоте, а не только размерный контроль, — единственный способ поймать дрейф рано. Проверки только по жёсткости пропускают сдвиги свободной длины; проверки только по длине пропускают сдвиги жёсткости. См. испытание пружин под нагрузкой для методов измерения, которые имеют значение.
Стабилизация и термообработка
Горячая стабилизация (scragging) намеренно перегружает пружину один раз, чтобы первые несколько процентов просадки произошли на заводе, а не в приборе. Это стоит небольшую сумму за штуку и устраняет самую распространённую жалобу на раннем этапе эксплуатации.
Контрольный список проектирования перед запросом цены
- Определите определяющую нагрузку и положение, в котором она измеряется.
- Укажите целевой циклический ресурс и ожидаемое число циклов в день.
- Подтвердите среду: диапазон температур, влажность, чистящие химикаты.
- Решите, важен ли косметический вид или только функция.
- Подтвердите монтажную высоту и максимальную высоту сжатия.
- Отметьте любой соседний металл для оценки гальванического риска.
- Предоставьте сборочный чертёж, а не только чертёж пружины.
Предоставление контекста сборки позволяет производителю выявить помехи, риск потери устойчивости и проблемы накопления допусков до изготовления оснастки. Это также ускоряет расчёт стоимости: BQUQ возвращает большинство расчётов стоимости заказных пружин в течение 12 рабочих часов, когда указаны нагрузка, ход и среда.
Вопросы снабжения и минимального заказа
OEM-производителям бытовой техники часто нужно три вещи одновременно: конкурентоспособная удельная цена, поставщик, способный масштабироваться от прототипа до миллионов, и достаточная гибкость для пилотных сборок без обязательства по полному производственному заказу. Гибкий минимальный заказ особенно важен на этапе прототипа и пилота, где минимум в 5 000 штук может застопорить итерацию проекта. Как только проект заморожен, экономика смещается в сторону объёма и повторяемости.
Для программ с несколькими артикулами пружин в рамках семейства продуктов стоит рассмотреть консолидацию: одинаковая проволока, похожий индекс и общие условия по концам часто могут производиться на одной наладке, что снижает затраты на переналадку и улучшает стабильность от партии к партии. Наш обзор экономики минимального заказа пружин описывает, как структурировать первый заказ.
Часто задаваемые вопросы
В: Сколько должна служить пружина бытовой техники?
О: Это зависит от числа циклов в день, а не от календарных лет. Пружине, срабатывающей 5 раз в день, требуется гораздо меньший запас по усталости, чем той, что срабатывает 50 раз в день. Как правило, проектируйте минимум на 3× ожидаемых циклов службы, держите рабочее напряжение ниже 40–45% от предела прочности и указывайте целевой циклический ресурс на чертеже, чтобы производитель мог соответствующим образом подобрать индекс.
В: Всегда ли нержавеющая сталь лучше для пружин бытовой техники?
О: Нет. Нержавеющая сталь сопротивляется коррозии, но обычно имеет более низкую усталостную прочность и более высокую стоимость, чем музыкальная проволока. Используйте нержавеющую сталь там, где присутствуют влага, пар, моющие средства или пищевые кислоты — например, во влажных зонах посудомоечной машины и холодильника. В сухих внутренних механизмах музыкальная или улучшенная проволока обычно обеспечивает более длительный ресурс при меньшей стоимости.
В: Почему мои пружины теряют нагрузку через несколько месяцев?
О: Обычная причина — релаксация напряжений, вызванная повышенной температурой и высоким начальным напряжением. Хорошо работают два решения: снизить рабочее напряжение, увеличив индекс пружины, и задать горячую стабилизацию, чтобы начальная просадка произошла до сборки. Если прибор работает при высокой температуре, подтвердите максимальную рабочую температуру материала, прежде чем предполагать, что покрытие решит проблему.
В: Какой допуск следует указывать на нагрузку пружины?
О: Для большинства механизмов бытовой техники ±10% по нагрузке при монтажной высоте достижимо и экономично. Ужесточайте до ±5% только там, где ощущение или усилие защёлки действительно от этого зависит, потому что более жёсткий допуск повышает удельную стоимость и долю брака. Всегда измеряйте нагрузку при монтажной высоте, а не при свободной длине.
В: Может ли один поставщик пружин охватить детали сжатия, растяжения и кручения?
О: Да, и консолидация обычно оправдана. Один поставщик, производящий все три семейства, совместно использует запасы проволоки, термообработку и дисциплину контроля, что улучшает стабильность по всей спецификации. BQUQ производит пружины сжатия, растяжения и кручения вместе со штамповкой и деталями CNC на одном заводе ISO9001 в Дунгуане.
