Испытания пружин под нагрузкой: методы контроля качества и критерии приёмки
Краткий ответ: испытание под нагрузкой подтверждает, что пружина развивает усилие, на которое она рассчитана, а не только соответствует чертёжным размерам. Партия принимается, если измеренная нагрузка при заданной деформации остаётся в пределах допуска чертежа — обычно ±10% для коммерческих пружин и ±5% для прецизионных — и если жёсткость, длина в свободном состоянии и осадка стабильны по выборке. Испытания проводят на калиброванном приборе для измерения усилия и перемещения, выборку отбирают по определённому плану (обычно 5–10 штук на партию для проверки размеров и нагрузки) и регистрируют нагрузку в 2–3 точках кривой, а не одно значение. BQUQ испытывает пружины под нагрузкой на том же производственном участке с ISO9001 в Дунгуане, где выполняются механическая обработка, штамповка и формообразование, а коммерческие предложения возвращаются в течение 12 рабочих часов.
Почему проверка размеров сама по себе не доказывает работоспособность пружины
Пружина может иметь идеальные размеры — диаметр проволоки номинальный, наружный диаметр номинальный, длина в свободном состоянии номинальная — и всё же отказать в сборке. Причина в том, что нагрузка зависит сразу от нескольких переменных: диаметра проволоки в четвёртой степени, числа активных витков, среднего диаметра витка и модуля сдвига материала. Отклонение диаметра проволоки на 2%, незаметное в допуске ±0,05 мм, изменяет нагрузку примерно на 8%. Один дополнительный активный виток меняет жёсткость на несколько процентов. Материал из другой плавки или виток, прошедший неодинаковую релаксацию напряжений, сдвигает всю кривую.
Именно поэтому контроль качества пружин строится вокруг кривой усилие–перемещение. Размеры говорят, что пружина изготовлена по чертежу; испытание под нагрузкой говорит, что она будет вести себя так, как ожидает сборка.
Чтобы глубже понять, как взаимодействуют эти геометрические переменные, см. нашу статью о индексе пружины и напряжениях, где объясняется, почему индекс определяет как напряжения, так и технологичность.
Что на самом деле измеряет испытание пружины под нагрузкой?
В почти любом обсуждении приёмки пружин важны три величины.
Нагрузка при заданной длине (или нагрузка при заданной деформации)
Усилие, необходимое для сжатия (или растяжения) пружины до заданной монтажной высоты. Это самый полезный приёмочный показатель, поскольку он напрямую отражает условия эксплуатации. Пружина сжатия, заданная как «12,5 Н при монтажной высоте 15 мм», должна испытываться именно на этой высоте.
Жёсткость пружины
Наклон кривой усилие–перемещение, выраженный в Н/мм или lbf/in. Жёсткость обычно рассчитывают между двумя точками измерения, а не в одной точке, что снижает влияние посадки концевых витков и шума измерений. Для линейной пружины жёсткость должна быть стабильной во всём рабочем диапазоне.
Длина в свободном состоянии и осадка
Длину в свободном состоянии измеряют до и после циклирования. Пружина, потерявшая длину после первого сжатия, получила «осадку» — остаточную деформацию из-за напряжений, превышающих предел упругости материала. Некоторая осадка в первом цикле нормальна; чрезмерная или продолжающаяся осадка является дефектом.
Дополнительные проверки, часто сопровождающие испытание под нагрузкой
| Проверка | Что выявляет | Типовой метод |
|---|---|---|
| Высота до соприкосновения витков | Смыкание витков до проектного хода | Штангенциркуль / высотомер |
| Перпендикулярность торцов | Боковая нагрузка, продольный изгиб, неравномерная посадка | Прибор для проверки перпендикулярности, оптика |
| Перпендикулярность оси | Несоосность при сборке | Приспособление с индикатором часового типа |
| Состояние поверхности | Трещины, закаты, следы инструмента | Визуально, при 10-кратном увеличении |
| Толщина покрытия | Недостаточный срок службы против коррозии | Микрометр до/после или толщиномер |
| Состояние остаточных напряжений | Усталостная долговечность | Контроль дробеструйного упрочнения (Almen) |
Какой метод испытаний следует указывать?
Правильный метод зависит от объёма, допуска и того, как используется пружина. В таблице ниже сравниваются распространённые варианты.
| Метод | Принцип | Лучше всего подходит для | Ограничения |
|---|---|---|---|
| Ручная нагрузочная рама с датчиком усилия | Сжатие до упора, считывание усилия | Малый объём, жёсткие допуски, утверждение прототипа | Медленно; посадка зависит от оператора |
| Моторизованный испытатель усилие–перемещение | Непрерывная кривая, жёсткость рассчитывается автоматически | Выборочный контроль в производстве, пружины с критичной жёсткостью | Более высокая стоимость оборудования |
| Датчик усилия + LVDT встроенная станция | 100% или высокопроцентный контроль | Крупносерийное производство автомобильного уровня | Стоимость оснастки; время цикла |
| Груз / подвешенная масса | Известная масса деформирует пружину | Простые пружины растяжения, проверки на месте | Низкая точность; только одна точка |
| Сжатие до соприкосновения витков + отпускание | Осадка и изменение длины в свободном состоянии | Горячевитые и тяжелонагруженные пружины | Разрушает образец |
| Усталостный стенд с контролем нагрузки | Падение нагрузки по циклам | Применения с критичным ресурсом | Большая длительность испытания |
Для большинства B2B-покупателей, закупающих продукцию на китайской фабрике пружин, практичное сочетание — моторизованный испытатель усилие–перемещение для выборки плюс приспособление «годен/не годен» по нагрузке для 100% отбраковки критичных деталей. Это даёт полную кривую для инженерной документации и быстрый контроль годен/не годен на линии.
Как установить надёжные критерии приёмки?
Критерии приёмки должны быть записаны в чертеже, а не согласовываться постфактум. Хорошо специфицированный чертёж пружины включает:
- Нагрузку при одной или двух эталонных высотах, с допуском (например, 18,0 Н ±1,0 Н при 20,0 мм)
- Жёсткость, с допуском (например, 1,20 Н/мм ±8%)
- Длину в свободном состоянии, с допуском
- Высоту до соприкосновения витков как максимум
- Метод испытания и определение приспособления — особенно диаметр сжимающей плиты, поскольку трение и контакт концевых витков изменяют показания
- Требование к осадке / предварительной осадке, если пружина будет устанавливаться на высоту, превышающую её длину в свободном состоянии после навивки
Полезное практическое правило для полей допусков:
| Класс пружины | Допуск на нагрузку | Допуск на жёсткость | Типовое применение |
|---|---|---|---|
| Коммерческий | ±10% | ±10% | Крышки, защёлки, общая фурнитура |
| Прецизионный | ±5% | ±5% | Клапаны, соединители, приборы |
| Высокоточный | ±3% или жёстче | ±3% | Медицинские изделия, прецизионные приводы |
Жёстче ±3% достижимо, но требует более строгого контроля диаметра проволоки, регулировки жёсткости в процессе и часто 100% испытаний — всё это повышает удельную стоимость. Покупатели должны указывать самый широкий допуск, который действительно выдерживает сборка.
Планы выборки: сколько пружин испытывать?
Выборка должна соответствовать последствиям отказа, а не удобству контролёра.
Определение партии
Определите партию как пружины из одной плавки проволоки, одной наладки станка и одного непрерывного производственного прогона. Смешивание наладок в одной партии скрывает вариацию.
Распространённые подходы к выборке
| Размер партии | Выборка для размеров + нагрузки | Примечания |
|---|---|---|
| До 500 шт. | 5 шт. | Добавить 2 шт. для разрушающего испытания на осадку |
| 500–5 000 шт. | 8–13 шт. | По плану типа AQL, ужесточённому при новой наладке |
| 5 000–50 000 шт. | 13–20 шт. | Рассмотреть SPC по нагрузке при длине |
| Свыше 50 000 шт. | SPC + периодическая полная кривая | Контрольная карта по нагрузке и длине в свободном состоянии |
Для пружин, критичных по безопасности или жизни, выборки недостаточно — указывайте 100% контроль по нагрузке. На моторизованном испытателе с индивидуальным гнездом 100% контроль небольших пружин сжатия реалистичен на производственных скоростях, и это единственный способ гарантировать, что каждая единица попадает в окно нагрузки.
Первая статья и утверждение наладки
Каждый новый инструмент, новая плавка проволоки или значительная регулировка станка должны запускать контроль первой статьи с полной кривой усилие–перемещение, а не только с одной точкой нагрузки. Кривая показывает, линейна ли пружина, правильно ли садятся концы и соответствует ли жёсткость проектной идее. После утверждения кривой производственная выборка может быть сокращена до проверок нагрузки при длине.
Место испытания под нагрузкой в полном потоке контроля качества
Испытание под нагрузкой — один из этапов последовательности. Надёжный поток контроля качества пружин выглядит так:
1. Входной контроль проволоки — диаметр, прочность на растяжение, покрытие, прослеживаемость плавки
2. Утверждение наладки — первая статья с полной кривой и отчётом по размерам
3. Проверки в процессе — длина в свободном состоянии и нагрузка при длине через определённые интервалы
4. Проверка после обработки — после релаксации напряжений, дробеструйного упрочнения, покрытия или горячей предварительной осадки
5. Финальный контроль — выборка по плану, с проверкой нагрузки, размеров и внешнего вида
6. Документация — протокол контроля с фактическими значениями, а не только годен/не годен
Шаг 4 важнее, чем ожидает большинство покупателей. Релаксация напряжений и покрытие оба немного сдвигают нагрузку. Пружина, прошедшая проверку до покрытия, может оказаться на границе допуска после него. Испытание после финальной технологической операции — единственный способ сертифицировать состояние при поставке.
Если вы разбираетесь с пружиной, которая прошла контроль, но отказала в эксплуатации, наше руководство по анализу отказов пружин описывает распространённые первопричины, от водородного охрупчивания до зарождения усталостных трещин.
Распространённые ошибки при испытании пружин под нагрузкой
Испытание при неправильной высоте. Эталонная высота должна соответствовать монтажной высоте в сборке. Пружина, испытанная при длине в свободном состоянии плюс 10 мм, ничего не говорит, если она устанавливается при 6 мм.
Игнорирование влияния приспособления. Диаметр, плоскостность и параллельность сжимающей плиты изменяют показания. Две лаборатории, испытывающие одну и ту же пружину на разных приспособлениях, могут расходиться на несколько процентов. Указывайте приспособление в чертеже.
Использование одной точки для оценки жёсткости. Одно измерение нагрузки не позволяет отличить жёсткую пружину с короткой длиной в свободном состоянии от мягкой с длинной. Всегда испытывайте в двух точках.
Пропуск испытания на осадку. Для пружин, устанавливаемых за пределами их длины после навивки, предварительная осадка является частью спецификации. Измеряйте длину в свободном состоянии до и после первого цикла сжатия.
Не записываются фактические значения. Штамп годен/не годен не даёт данных о тренде. Фактические числа позволяют обнаружить дрейф до того, как он станет отбраковкой.
Испытание после неправильной технологической операции. Как отмечено выше, всегда испытывайте в состоянии при поставке.
Как BQUQ проводит испытания пружин под нагрузкой
BQUQ управляет четырьмя производственными линиями на одной фабрике в Дунгуане — механическая обработка с ЧПУ, штамповка металла, пружины на заказ и радиаторы — в рамках единой системы качества ISO9001. Пружины формуются, проходят релаксацию напряжений и испытываются под нагрузкой на одном участке, что означает, что изменения процесса видны немедленно, а не после отгрузки.
Для пружинных программ мы обычно предоставляем:
- Контроль первой статьи с полной кривой усилие–перемещение
- Проверку нагрузки при длине и жёсткости по чертежу
- Проверки длины в свободном состоянии, высоты до соприкосновения витков и перпендикулярности
- Проверку осадки / предварительной осадки, где указано
- Протоколы контроля с фактическими измеренными значениями
- Гибкий минимальный заказ, чтобы прототипы и пилотные партии можно было валидировать до обязательств по объёму
Возможности механической обработки с ЧПУ на месте достигают ±0,005 мм, что поддерживает жёсткие приспособления и испытательные гнёзда, от которых зависит точное испытание под нагрузкой. Коммерческие предложения возвращаются в течение 12 рабочих часов.

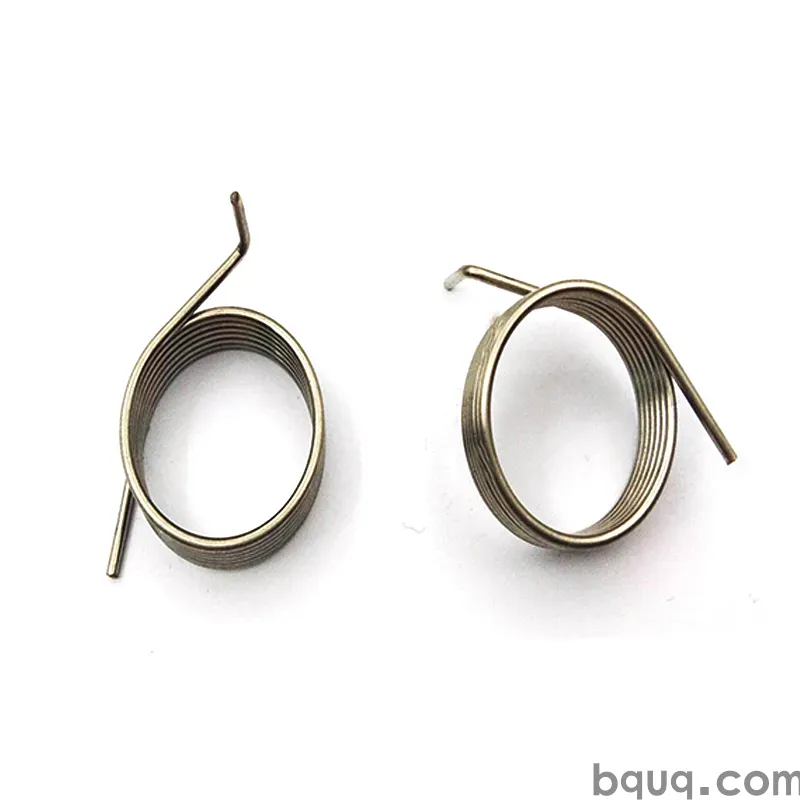

Связанные страницы продукции: пружины сжатия, пружины растяжения на заказ и пружины кручения.
Если ваши пружины также ограничены по ресурсу, наши заметки о процессе горячей предварительной осадки объясняют, как контролируемая предварительная осадка стабилизирует нагрузку и улучшает усталостные характеристики.
Часто задаваемые вопросы
В: Каков стандартный допуск на нагрузку пружины?
О: Универсального стандарта нет. Для коммерческих пружин обычно указывают ±10% по нагрузке, для прецизионных — ±5%, для высокоточных — ±3% или жёстче. Правильный допуск — самый широкий диапазон, который выдерживает ваша сборка, поскольку его ужесточение повышает удельную стоимость за счёт более строгого контроля проволоки и увеличения объёма контроля. Всегда указывайте допуск и эталонную высоту на чертеже.
В: Сколько пружин следует испытывать на партию?
О: Для партий до 500 штук пять образцов — распространённый базовый уровень. Для 500–5 000 штук — от восьми до тринадцати образцов. Выше этого статистическое управление процессами по нагрузке при длине эффективнее больших выборок. Пружины, критичные по безопасности, должны проходить 100% контроль по нагрузке, а не выборочный. Определяйте партию как одну плавку проволоки и одну непрерывную наладку.
В: Можно ли проводить испытание под нагрузкой без разрушения пружины?
О: Да. Испытания нагрузки при длине и жёсткости неразрушающие, если оставаться в пределах проектного рабочего диапазона. Только испытание на осадку, сжатие до соприкосновения витков и усталостные испытания расходуют образец. Неразрушающие испытания означают, что те же отобранные образцы можно также измерить по размерам, что улучшает корреляцию между данными по нагрузке и геометрии.
В: Почему моя пружина проходит контроль, но отказывает в сборке?
О: Наиболее частые причины — испытание при высоте, отличной от монтажной, различия в приспособлениях между изготовителем пружин и вашей линией, сдвиг нагрузки после покрытия или релаксации напряжений и осадка, возникающая только после многократного циклирования. Указывайте монтажную высоту, приспособление и состояние при поставке и запрашивайте фактические измеренные значения, а не штампы годен/не годен.
В: Влияет ли температура на испытание пружин под нагрузкой?
О: Да. Материалы пружин теряют модуль при повышении температуры, поэтому нагрузка при заданной деформации падает. Стандартные испытания проводятся при комнатной температуре, обычно 20–25°C. Если ваше применение работает при высокой или низкой температуре, укажите рабочую температуру на чертеже, чтобы пружину можно было спроектировать и испытать с правильным модулем, а условия испытательной комнаты контролировались.
