Стандарты пружин: ISO 10243, DIN 2095 и что применяется
Краткий ответ: ISO 10243 распространяется на цветокодированные пружины сжатия с прямоугольным сечением проволоки для штамповой оснастки, а DIN 2095 — на холоднонавитые винтовые пружины сжатия из круглой проволоки с определёнными классами качества и таблицами допусков. Ни один из стандартов не является универсальным требованием — они применяются, когда это указано в вашем чертеже, каталоге оснастки или спецификации заказчика. Если пружина не является каталожной штамповой пружиной и не входит в складскую номенклатуру DIN 2095, определяющим документом является ваш собственный чертёж: диаметр проволоки, свободная длина, высота до соприкосновения витков, жёсткость и конфигурация концов. BQUQ изготавливает по чертежу с допусками ±0,005 мм на обрабатываемых на CNC элементах и рассчитывает стоимость заказных пружин в течение 12 рабочих часов.
Что такое ISO 10243?
ISO 10243 — международный стандарт на пружины сжатия прямоугольного сечения, применяемые в штампах и штаммовых блоках. Он является прямым наследником более старого немецкого стандарта DIN 9834 / ISO 10243, и именно благодаря ему штамповые пружины выпускаются в цветовой маркировке.
Стандарт определяет:
- Поперечное сечение проволоки — прямоугольное (часто называемое «плоской проволокой» или «овальной проволокой» в цеховом жаргоне), которое позволяет уложить больше материала в заданный диаметр отверстия, чем круглая проволока, и поэтому обеспечивает большее усилие на единицу деформации.
- Диаметры отверстия и стержня — фиксированная матрица размеров отверстий и соответствующих диаметров оправок, чтобы пружина входила в стандартное расточенное гнездо без индивидуальной подгонки.
- Свободная длина и глубина отверстия — стандартные длины, соответствующие стандартным глубинам гнезда.
- Классы нагрузки — лёгкий, средний, тяжёлый и сверхтяжёлый режимы, каждый с максимально допустимой деформацией в процентах от свободной длины.
- Цветовая кодировка — цвет краски на концевом витке обозначает класс нагрузки. Это удобное соглашение, а не гарантия характеристик само по себе.
Цветовой код и почему он важен в цехе
Цветовая система существует для того, чтобы инструментальщик мог определить пружину визуально в прессе без измерений. Типичные отраслевые цвета: зелёный для лёгкого режима, синий для среднего, красный для тяжёлого, жёлтый или коричневый для сверхтяжёлого, но точное соответствие цветов классам различается у разных производителей. Никогда не указывайте штамповую пружину только по цвету в заказе — всегда указывайте типоразмер по ISO 10243, свободную длину и класс нагрузки письменно.
Что не охватывает ISO 10243
ISO 10243 не охватывает пружины из круглой проволоки, пружины растяжения, пружины кручения или пружины для нештампового применения. Он также не устанавливает химический состав материала. Штамповая пружина может быть изготовлена из хромокремнистой, хромованадиевой или фирменной маслоулучшенной стали и при этом соответствовать размерному стандарту. Если ваше применение чувствительно к усталостной долговечности при большом числе циклов, материал и термообработка важнее размерного стандарта — см. наши заметки о хромокремнистых пружинах о том, как выбор сплава влияет на усталостные характеристики.
Что такое DIN 2095?

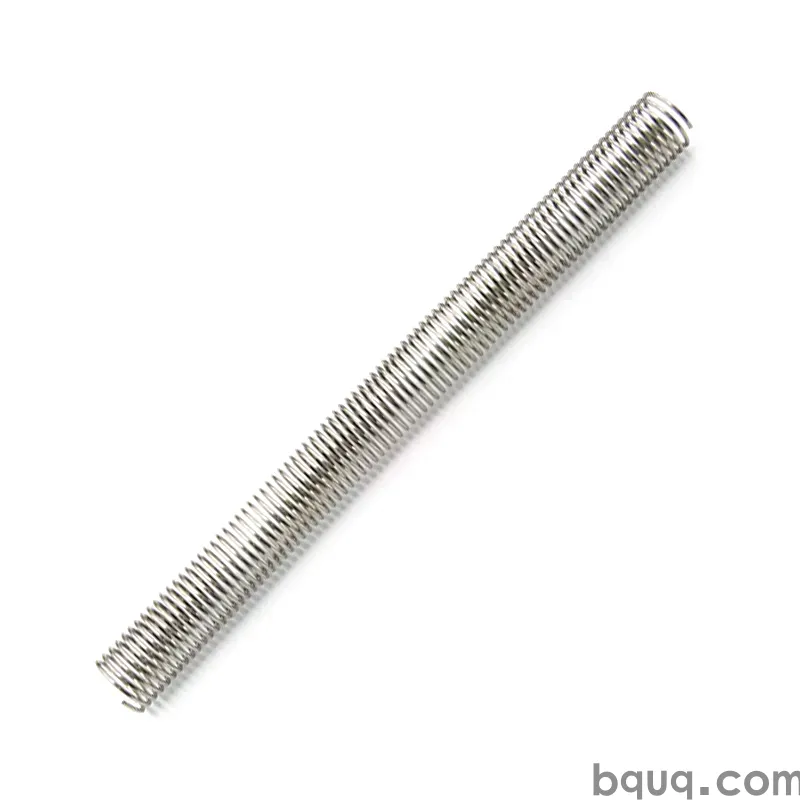

DIN 2095 — немецкий стандарт на холоднонавитые цилиндрические винтовые пружины сжатия из круглой проволоки. Если ISO 10243 касается штамповой оснастки, то DIN 2095 — пружин сжатия общего назначения.
Он устанавливает:
| Элемент | Что определяет DIN 2095 |
|---|---|
| Диапазон диаметров проволоки | Круглая проволока, холодная навивка, в определённом размерном ряду |
| Направление навивки | Правое по умолчанию, если не указано иное |
| Типы концов | Закрытые, закрытые шлифованные, открытые, открытые шлифованные |
| Классы качества | Классы по жёсткости допусков на диаметр проволоки, наружный диаметр, свободную длину и перпендикулярность |
| Таблицы допусков | Допустимое отклонение как функция индекса пружины и класса качества |
| Предположения по материалу | Стандартные пружинные стали с определёнными значениями модуля, используемыми в формулах расчёта |
Разъяснение классов качества
Наиболее полезный вклад DIN 2095 в чертёж покупателя — это концепция класса качества. Более жёсткий класс стоит дороже, потому что требует более точного контроля навивки, более однородной проволоки и часто шлифовки концов. Компромисс прост: если ваша пружина sits в отверстии с большим зазором и нагрузка не критична, более свободный класс подойдёт. Если пружина позиционирует прецизионный механизм или работает в пакете, где важна суммарная длина, указывайте более жёсткий класс.
Именно здесь допуск на длину пружины становится решением при закупке, а не производственной деталью — допуск, который вы указываете на чертеже, напрямую определяет технологический маршрут и цену.
Ограничения DIN 2095
DIN 2095 предполагает холоднонавитую круглую проволоку с достаточно обычным индексом. Он не охватывает горяченавитые крупные пружины, прямоугольную проволоку или пружины с необычной конфигурацией концов. Он также не гарантирует нагрузку при заданной высоте — он гарантирует размеры и, как следствие, размерные входные данные для расчёта нагрузки. Проверка нагрузки — отдельное испытание, поэтому испытание пружин под нагрузкой должно входить в ваш план входного контроля независимо от того, на какой стандарт вы ссылаетесь.
ISO 10243 против DIN 2095: сравнение
| Параметр | ISO 10243 | DIN 2095 |
|---|---|---|
| Тип продукции | Штамповые пружины из прямоугольной проволоки | Винтовые пружины сжатия из круглой проволоки |
| Основное применение | Пресс-формы, штамповые блоки, литьевые формы | Общее машиностроение, механизмы, сборки |
| Сечение проволоки | Прямоугольное / плоское | Круглое |
| Идентификация | Типоразмер плюс цветокодированный класс нагрузки | Размеры по чертежу плюс класс качества |
| Рекомендации по деформации | Макс. деформация в % от свободной длины по классу нагрузки | Рассчитывается по напряжению и индексу |
| Материал указан? | Нет | Предполагаются стандартные марки пружинной стали |
| Типичный покупатель | Инструментальный цех, конструктор штампов | Конструктор машин, инженер-компонентов OEM |
| Доступность в каталоге | Широко складские стандартные размеры | Складские ходовые размеры, менее универсально |
Практический вывод: эти два стандарта не конкурируют. Штамп может содержать пружины ISO 10243 для съёмной плиты и пружины сжатия DIN 2095 для небольшого возвратного механизма, и оба варианта правильны на своём месте.
Какой стандарт применим к моей пружине?
Задайте три вопроса по порядку.
1. Это штамповая пружина или пружина сжатия общего назначения?
Если пружина sits в расточенном гнезде в штампе и толкает съёмную плиту, это штамповая пружина. ISO 10243 — соответствующий框架, и вам следует покупать каталожный размер, а не проектировать с нуля — весь смысл стандарта в взаимозаменяемости.
Если пружина — пружина сжатия общего назначения в механизме,框架 допусков DIN 2095 является естественным ориентиром, даже если вы юридически не обязаны на него ссылаться.
2. Указывает ли чертёж заказчика стандарт?
Если на чертеже указано «to DIN 2095, grade 2», это контракт. Изготавливайте и контролируйте по нему. Если чертёж молчит, не предполагайте, что стандарт применим — молчащий чертёж означает, что определяющими являются размеры чертежа, а любой неуказанный допуск — предмет переговоров.
3. Пружина действительно выходит за рамки обоих стандартов?
Многие пружины таковы. Пружины растяжения, кручения, конические, с переменным шагом и любые с нестандартной формой концов выходят за рамки обоих документов. Для них чертёж плюс определённый метод контроля — единственная реальная спецификация. Наши пружины кручения и заказные пружины растяжения обычно изготавливаются именно так: полностью по чертежу, с согласованными заранее проверкой нагрузки и размеров.
Что стандарты вам не говорят
Стандарты определяют геометрию и допуски. Они не определяют то, что чаще всего вызывает отказы в эксплуатации.
Материал и термообработка
Две пружины могут соответствовать одному размерному стандарту и иметь совершенно разную усталостную долговечность в зависимости от сплава, качества проволоки, остаточных напряжений и обработки для снятия напряжений. Стандарты молчат об этом, потому что они являются размерными документами.
Состояние поверхности и защита от коррозии
Дробеструйная обработка, гальванизация и покрытие изменяют усталостное поведение и коррозионную стойкость. Ничего из этого нет в размерном стандарте. Если ваша пружина работает на открытом воздухе или в условиях мойки, указывайте отделку явно — наш обзор гальванизации и порошковой окраски пружин охватывает компромиссы.
Динамическое поведение
Волновые колебания, резонанс и собственная частота — это вопросы проектирования, а не стандарта. Пружина, прошедшая все размерные проверки, всё равно может отказать в высокоскоростном применении, потому что её никогда не проверяли на резонанс и волновые колебания пружин.
Поведение при исчерпании ресурса
Стандарты не говорят вам, когда пружина даст остаточную деформацию, просядет или потечёт. Это зависит от напряжения при установленной высоте относительно допустимого напряжения материала. Если вы эксплуатируете пружину near её предела, ознакомьтесь с перегрузкой и текучестью пружин перед тем, как утвердить конструкцию.
Как BQUQ работает со спецификациями пружин
BQUQ (Dongguan) ведёт производство заказных пружин наряду с обработкой на CNC, штамповкой металла и производством радиаторов на одной фабрике ISO9001, на четырёх производственных линиях. Такое совместное размещение важно для покупателей пружин, потому что означает, что оснастка, приспособления и элементы концевых форм могут быть изготовлены на месте, а не на стороне.
Что мы запрашиваем при запросе цены на пружину:
| Информация | Зачем она нам нужна |
|---|---|
| Диаметр проволоки и материал | Определяет процесс навивки и допустимые напряжения |
| Свободная длина и высота до соприкосновения витков | Определяет окно навивки и индекс пружины |
| Наружный или внутренний диаметр | Определяет посадку оправки и отверстия |
| Нагрузка при одной или двух высотах | Позволяет проверить жёсткость и задать точку контроля |
| Конфигурация концов | Закрытые, шлифованные, открытые или заказные |
| Условия эксплуатации | Определяет выбор отделки и материала |
| Годовой объём и ожидаемый MOQ | Определяет экономику оснастки и процесса |
Если вы можете предоставить размеры и точку нагрузки, мы рассчитаем стоимость в течение 12 рабочих часов. Если у вас есть только габарит и требование по усилию, мы можем предложить конструкцию — применяется гибкий MOQ, поэтому и прототипная партия, и серийная партия являются жизнеспособными отправными точками.
Для стандартных пружин сжатия из круглой проволоки см. нашу страницу возможностей пружины сжатия. Для всего с нестандартной формой концов или нестандартной геометрией отправляйте чертёж напрямую.
Часто задаваемые вопросы
В: Обязателен ли ISO 10243 для штамповых пружин?
О: Нет. ISO 10243 — это стандарт размеров и классов нагрузки, а не юридическое требование. Он становится обязательным только тогда, когда на него ссылается ваш чертёж, спецификация заказчика или каталог оснастки. На практике большинство конструкторов штампов используют его добровольно, потому что он гарантирует взаимозаменяемость — сменная пружина от любого соответствующего поставщика подойдёт в то же гнездо и обеспечит тот же класс нагрузки.
В: Может ли пружина соответствовать одновременно ISO 10243 и DIN 2095?
О: По существу нет. ISO 10243 написан вокруг прямоугольной проволоки, DIN 2095 — вокруг круглой. Одна пружина не может иметь оба сечения, поэтому эти два стандарта описывают разные семейства продукции. Штамповая сборка может содержать пружины, соответствующие каждому стандарту, в разных местах, но ни одна отдельная пружина не соответствует обоим одновременно.
В: Что на самом деле меняет класс качества DIN 2095?
О: Он меняет допустимое отклонение на диаметр проволоки, наружный диаметр, свободную длину и перпендикулярность. Более жёсткий класс означает более точный контроль навивки, более однородную поступающую проволоку и часто шлифованные концы. Функциональный результат — лучшая размерная повторяемость в пакете или отверстии. Выбирайте класс исходя из того, какую суммарную вариацию может поглотить ваша сборка.
В: Нужен ли стандарт, если моя пружина полностью заказная?
О: Нет, и ссылка на него может создать путаницу. Для заказной пружины чертёж является спецификацией. Укажите каждый размер, нагрузку при интересующих вас высотах, конфигурацию концов, материал, отделку и метод контроля. Добавьте примечание, что неуказанные допуски соответствуют названному значению по умолчанию — эта одна строка предотвращает большинство споров.
В: Как проверить, что пружина соответствует указанному мной стандарту?
О: Измерьте размеры, которые контролирует стандарт, и испытайте нагрузку при указанных высотах. Для штамповых пружин подтвердите типоразмер, свободную длину и класс нагрузки, а не доверяйте цвету краски. Для пружин DIN 2095 проверьте размеры класса качества. Испытание под нагрузкой при одной или двух высотах выявляет большинство несоответствий, которые одни размерные проверки пропустили бы.
