Перегрузка и текучесть: когда пружина перестаёт пружинить
Краткий ответ: пружина перестаёт пружинить, когда её внутреннее напряжение превышает предел текучести материала. Проволока получает остаточную деформацию, свободная длина уменьшается, а усилие при заданной высоте падает — часто на 5–20% после одной серьёзной перегрузки. Для музыкальной проволоки и нержавеющей стали 302 держите расчётное напряжение в пределах примерно 40–45% от предела прочности при статической нагрузке и 30–35% при циклической. Если превысить эти значения, ожидайте остаточную деформацию, усталость или разрушение. BQUQ обрабатывает и навивает пружины с точностью ±0.005 мм на осях с ЧПУ на одной фабрике ISO9001 в Dongguan, расчёт — за 12 рабочих часов.
Что на самом деле происходит внутри пружины под нагрузкой
Витая пружина — это торсионный стержень, свёрнутый в спираль. Когда вы её сжимаете, проволока не изгибается по длине — она скручивается. Именно это касательное напряжение кручения запасает энергию и именно оно в конечном итоге разрушает пружину, если переусердствовать.
По мере роста нагрузки последовательно происходят три вещи:
1. Упругая область. Напряжение остаётся пропорциональным деформации. Снимите нагрузку — пружина вернётся к своей точной свободной длине. Это единственная область, в которой следует проектировать.
2. Предел текучести. Напряжение превышает предел текучести материала при кручении. Некоторые кристаллические плоскости необратимо сдвигаются. Снимите нагрузку — пружина вернётся короче, чем была.
3. Пластическое разрушение или излом. При более высоком напряжении пружина получает большую остаточную деформацию, витки смыкаются или проволока трескается — обычно по внутренней стороне витка, где концентрируется напряжение.
Первые две — те, что незаметно разрушают сборки. Пружина, которая потекла, всё ещё выглядит нормально. Она просто давит не так сильно.
Почему «остаточная деформация» — это настоящий режим отказа
Остаточная деформация — измеримый симптом текучести. Вы видите её как:
- Свободная длина меньше указанной на чертеже
- Усилие при монтажной высоте ниже заданного
- Высота до смыкания достигается раньше ожидаемого
Для типичной холоднонавитой пружины сжатия одна перегрузка до 60% от предела прочности может дать потерю свободной длины на 2–8%. Доведите до 70% — и можете потерять 10–20% плюс видимый перекос витка. Это и есть точка, в которой пружина «перестаёт пружинить» в любом полезном смысле.
Как понять, что пружина потекла?
Эксплуатационные симптомы одинаковы в разных отраслях:
| Симптом | Что это обычно означает | Быстрая проверка |
|---|---|---|
| Свободная длина меньше спецификации | Остаточная деформация от перегрузки | Измерьте длину без нагрузки и сравните с чертежом |
| Усилие при высоте ниже на >5% | Частичная текучесть или релаксация напряжений | Испытание на тензодатчике при монтажной высоте |
| Пружина смыкается раньше | Остаточная деформация + уменьшенный ход | Измерьте высоту до смыкания |
| Видимый перекос или неравномерный шаг | Локальная пластическая деформация | Визуальный осмотр + шагомер |
| Трещины по внутреннему диаметру витка | Усталость после текучести или водородное охрупчивание | Капиллярная дефектоскопия или магнитофлуоресцентный контроль |
| Дребезг в сборке | Потеря предварительного натяга после остаточной деформации | Сравните с усилием первого образца |
Если на партии проявляется более одного из этих признаков, расчётное напряжение слишком высоко для данного режима работы — и это не вина поставщика проволоки.
Пределы напряжений, определяющие, выживет ли пружина
Каждый пружинный материал имеет предел текучести при кручении, обычно 45–60% от предела прочности для пружинных сталей. Проектная практика удерживает рабочее напряжение значительно ниже этого уровня.
| Материал | Типичный предел прочности (МПа) | Расчётное напряжение при статике (% от предела прочности) | Расчётное напряжение при цикле (% от предела прочности) | Примечания |
|---|---|---|---|---|
| Музыкальная проволока (ASTM A228) | 2200–2600 | 40–45% | 30–35% | Лучшая усталостная долговечность для малых пружин |
| Маслоотпущенная MB (A229) | 1600–1900 | 40–45% | 30–35% | Хороша для более толстой проволоки |
| Хромокремниевая (A401) | 1900–2100 | 42–48% | 32–38% | Высокие температуры, ударная нагрузка |
| Нержавеющая 302 | 1500–1900 | 35–40% | 28–32% | Коррозионная стойкость, ниже усталостная прочность |
| Нержавеющая 17-7 PH | 1700–2000 | 38–42% | 30–34% | Лучше по усталости, чем 302 |
| Фосфористая бронза | 900–1200 | 35–40% | 28–32% | Электрическая, немагнитная |
| Inconel 718 | 1800–2100 | 40–45% | 32–38% | Высокая температура, дорогой |
Значения типичны для холоднотянутой или холоднокатаной пружинной проволоки при комнатной температуре. Горяченавитые или отпущенные пружины ведут себя иначе — всегда уточняйте по паспорту производителя проволоки.
Почему при циклической нагрузке нужно более низкое напряжение
Усталостные трещины зарождаются по внутреннему диаметру витка, где концентрация напряжений наибольшая. При 40% от предела прочности вы можете получить 10⁵–10⁶ циклов. При 30% от предела прочности та же пружина может отработать 10⁷+ циклов. Компромисс реальный: более низкое напряжение означает больше проволоки, больший габарит, больше затрат. Альтернатива — пружина, которая отказывает на 200 000 циклов в клапанном механизме или защёлке.
Для динамических применений смотрите наши заметки по проектированию пружин под динамическую нагрузку.
Индекс пружины, кривизна и концентрация напряжений
Индекс пружины (D/d — средний диаметр, делённый на диаметр проволоки) определяет, насколько концентрируется напряжение по внутренней стороне витка. Пружины с низким индексом (менее 5) жёсткие и сильно нагружены по внутреннему диаметру. Пружины с высоким индексом (более 12) податливые и их трудно навивать стабильно.
| Индекс (D/d) | Коэффициент концентрации напряжений от кривизны | Практический эффект |
|---|---|---|
| 4–5 | 1.15–1.20 | Высокое напряжение по внутреннему диаметру, риск по точности |
| 6–9 | 1.08–1.12 | Оптимальный диапазон для большинства конструкций |
| 10–12 | 1.05–1.08 | Хорошая усталостная прочность, следите за потерей устойчивости |
| >12 | ~1.03 | Потеря устойчивости и нестабильность навивки |
Если отказы от перегрузки происходят в одном и том же месте — по внутренней стороне первого рабочего витка — вероятно, индекс слишком низкий. Пересмотрите его, прежде чем менять материал. Наша статья по индексу пружины и напряжениям разбирает расчёт.
Правила проектирования для предотвращения текучести
1. Держите рабочее напряжение ниже 40% от предела прочности при статике и 32% при цикле. Это самый мощный рычаг.
2. Проектируйте под максимальную нагрузку, которую сборка может когда-либо приложить, а не под номинальную. Учитывайте обращение, перебег и тепловое расширение.
3. Добавьте запас до высоты смыкания. Оставьте не менее 15% хода между максимальной рабочей высотой и высотой до смыкания.
4. Проведите предварительную осадку (заневоливание) пружины. Один раз сожмите до смыкания при изготовлении, чтобы вызвать контролируемую остаточную деформацию, затем измерьте свободную длину. Это стабилизирует пружину на весь срок службы.
5. Дробеструйная обработка для усталостной прочности. Создаёт сжимающие остаточные напряжения на поверхности, обычно даёт прирост усталостной долговечности на 20–40% для стальных пружин.
6. Следите за температурой. Выше 120 °C для музыкальной проволоки или 250 °C для нержавеющей 302 релаксация напряжений ускоряется даже ниже предела текучести.
7. Задавайте допуски на диаметр проволоки и свободную длину, соответствующие действительно необходимому допуску на усилие. Ослабление допуска на свободную длину редко помогает, если реальное требование — усилие.
Предварительная осадка: дешёвая страховка
Предварительная осадка (также называемая заневоливанием или настройкой) означает намеренное пережатие пружины при производстве, чтобы она один раз потекла в контролируемых условиях, а затем вела себя упруго. При правильном выполнении свободная длина пружины стабильна в пределах 1% на протяжении всего срока службы. При неправильном — пережатии или отсутствии отпуска — вы получаете пружину, которая продолжает ползти.
Если ваш поставщик не проводит предварительную осадку высоконагруженных пружин, спросите почему. При серийном объёме это почти ничего не стоит и устраняет целый класс рекламаций.
Когда перегрузка неизбежна
Некоторые применения — амортизаторы, предохранительные защёлки, системы отдачи, пружины штампов — рассчитаны на поглощение перегрузки. В таких случаях:
- Используйте хромокремниевую сталь или 17-7 PH, которые выдерживают более высокие напряжения
- Проектируйте случай перегрузки как рабочий, а не как исключение
- Увеличивайте диаметр проволоки, а не добавляйте витки
- Примите больший габарит
Для штампов и применений, где пружины испытывают повторные удары, смотрите применение пружин в штампах.
Производственный контроль, предотвращающий отказы из-за текучести

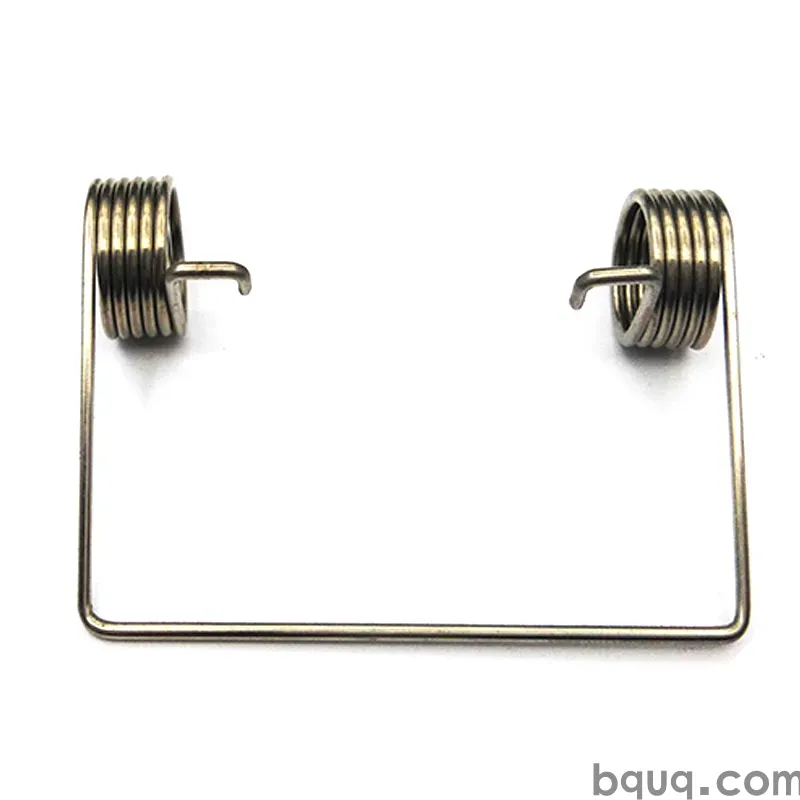

В BQUQ пружины навиваются на станках с ЧПУ с контролем шага и диаметра в процессе, затем отпускаются в печи с контролируемой атмосферой. Четыре производственные линии под одной крышей в Dongguan охватывают пружины сжатия, растяжения и кручения, а также штамповку и детали с ЧПУ, которые их окружают.
Ключевые меры контроля для пружин, склонных к перегрузке:
- Сертификация проволоки — паспорта завода на предел прочности и химический состав для каждой партии
- Отпуск — температура и время регистрируются по партии
- Проверка предварительной осадки — свободная длина измеряется до и после
- Испытание под нагрузкой — выборочно при монтажной высоте, а не только по свободной длине
- Прослеживаемость — идентификатор партии на упаковке, привязанный к записям печи и навивочного станка
Если вы закупаете пружины сжатия или пружины растяжения на заказ для режима работы, включающего перегрузку, пришлите кривую усилие-высота и наихудший ход. Мы скажем, выдержит ли конструкция или нужно больше проволоки.
Часто задаваемые вопросы
В: Может ли пружина восстановиться после текучести?
О: Нет. Текучесть — это необратимая пластическая деформация на кристаллическом уровне. После того как проволока сдвинулась, пружина не вернётся к исходной свободной длине или усилию. Иногда её можно заново настроить на новую стабильную длину, но исходные характеристики утрачены. Заменяйте пружины, которые потекли, вместо попыток их «переучить».
В: Какая перегрузка вызывает остаточную деформацию?
О: Зависит от материала и индекса, но как правило, превышение примерно 45–50% от предела прочности при напряжении кручения даёт измеримую остаточную деформацию. Для музыкальной проволоки с пределом прочности 2300 МПа это около 1050–1150 МПа. Большинство хорошо спроектированных статических пружин работают при 800–950 МПа. Запас сделан намеренно.
В: Вызывает ли нагрев ту же проблему, что и перегрузка?
О: Результат похожий, механизм другой. Нагрев вызывает релаксацию напряжений — проволока медленно теряет усилие даже ниже предела текучести. Музыкальная проволока обычно ограничена примерно 120 °C при непрерывной работе; нержавеющая 302 — около 250 °C; Inconel 718 — 600 °C+. Если ваша пружина теряет усилие в эксплуатации без видимой деформации, вероятная причина — температура.
В: Стоит ли указывать предварительную осадку пружин?
О: Да, для любой пружины, работающей выше 35% от предела прочности или в точной сборке. Предварительная осадка стабилизирует свободную длину и усилие и обычно мало стоит при серийном объёме. Укажите её на чертеже с высотой осадки и допустимым допуском на свободную длину после осадки. Это устраняет частый источник рекламаций.
В: Какой допуск может выдержать BQUQ на свободную длину пружины?
О: Для типичных пружин сжатия стандарт — ±0.5 мм по свободной длине и ±5% по усилию при монтажной высоте. Более жёсткие допуски — вплоть до ±0.2 мм по свободной длине на малых пружинах — достижимы с внутрипроцессным контролем. Оси с ЧПУ выдерживают ±0.005 мм на оснастке и геометрии торцевой шлифовки. Пришлите вашу кривую усилие-высота для конкретного расчёта.
