Краткий ответ: сломанная пружина — это документ. Излом говорит о виде разрушения: плоская 45° губа среза указывает на перегрузку или единичное событие; гладкая, полированная зона с концентрическими линиями указывает на усталость; тёмная, покрытая язвами поверхность с множественными очагами указывает на коррозионную усталость; хрупкая, межзеренная трещина без деформации указывает на водородное охрупчивание или дефект термообработки. Изучите очаг, направление распространения трещины, состояние поверхности и уменьшение диаметра проволоки в месте излома — затем сопоставьте с историей нагружения. Большинство эксплуатационных отказов, которые мы видим в BQUQ, сводятся к четырём семействам: усталость, коррозия, перегрузка и охрупчивание.

Зачем вообще читать сломанную пружину?

Потому что одна и та же геометрия пружины выходит из строя по совершенно разным причинам, и решение каждый раз разное. Если заменить усталостно разрушенную пружину той же деталью из более прочной проволоки, отказ часто перемещается на другой виток. Если заменить коррозионно разрушенную пружину более толстой, вы просто даёте язвам больше площади для зарождения трещин.

Сломанная пружина — это физическое свидетельство напряжённого состояния, которое создал ваш расчёт или ваше применение. Это самые дешёвые данные испытаний, которые вы когда-либо получите — вы уже заплатили за них эксплуатационным отказом. Правильное прочтение превращает гарантийную претензию в изменение конструкции.

В BQUQ мы производим пружины сжатия, кручения и растяжения на специализированных линиях ЧПУ-навивки и формовки на одной фабрике в Dongguan, с поддержкой ЧПУ ±0.005 мм для сопрягаемой оснастки. Когда клиент присылает нам разрушенную пружину, первое, что мы делаем, — не измеряем её, а фотографируем поверхность излома под увеличением и запрашиваем историю нагружения.

Каковы четыре основных вида разрушения пружин?

Почти каждый излом пружины относится к одному из четырёх семейств. У каждого есть своя сигнатура.

Усталость: сигнатура линий усталости

Усталостный излом имеет две зоны. Первая — зона зарождения и распространения — гладкая, часто полированная от трения двух поверхностей друг о друга, иногда с концентрическими «линиями усталости» или «раковинами», которые отображают каждый цикл нагружения. Вторая — зона окончательного разрушения — грубая, тусклая, иногда под углом 45° к оси проволоки, потому что оставшееся сечение разорвалось за одно событие перегрузки.

Соотношение гладкой и грубой зон говорит об уровне напряжений. Большая гладкая зона с малым окончательным разрывом означает низкое номинальное напряжение и много циклов — классическое многоцикловое усталостное разрушение. Малая гладкая зона с большим разрывом означает, что пружина уже была близка к пределу и разрушилась за относительно небольшое число циклов.

Расположение очага тоже важно. Если он начинается с внутренней стороны витка (сторона сжатия), вероятно, вы имеете дело с остаточными напряжениями от навивки или концентрацией напряжений на следе инструмента. Если он начинается по наружному диаметру, проверьте контакт с отверстием, заусенец на сопрягаемой детали или фреттинг.

Коррозионная усталость: когда язвы становятся трещинами

Коррозия и усталость не складываются — они умножаются. Язва — это концентратор напряжений с острым вершиной, и она удаляет защитный сжимающий поверхностный слой. Пружина, которая выдержала бы 10 миллионов циклов в сухих условиях, может разрушиться за 200 000 циклов в среде с хлоридами.

Ищите:

• Множественные очаги трещин вдоль одной проволоки, а не один
• Тёмное или ржавое окрашивание внутри излома
• Язвы на поверхности проволоки вдали от излома
• Разрушение в месте, где собирался бы конденсат

Это наиболее частый отказ, который мы видим на пружинах, используемых на открытом воздухе, в морском воздухе или в моечном оборудовании. Нержавеющая сталь помогает, но не решает проблему — 302 и 304 подвержены хлоридной язвенной коррозии. Для сред, богатых хлоридами, 17-7PH или углеродистая сталь с покрытием и надёжным барьерным слоем часто является лучшим ответом.

Перегрузка: 45° губа среза

Излом от перегрузки — это единичное событие. Проволока течёт, образует шейку и разделяется по плоскости примерно под 45° к оси растяжения — плоскости максимального касательного напряжения. Вы увидите:

• Видимое уменьшение диаметра near излома
• Тусклый, волокнистый или иногда чашечно-конический вид
• Отсутствие линий усталости, отсутствие полированной зоны
• Часто изогнутый или получивший остаточную деформацию корпус пружины

Частые причины: пружину сжали до соприкосновения витков, сборка заставила её пройти сверх номинального хода, пришла ударная нагрузка или пружина просто была недостаточного размера для нагрузки. Проверьте свободную длину и высоту до соприкосновения витков относительно применения. Если пружина во время работы дошла до соприкосновения витков, витки касались друг друга, и эффективное напряжение резко возросло.

Охрупчивание и хрупкий излом

Хрупкий излом не показывает пластической деформации вообще. Поверхности чисто совпадают. Под микроскопом путь трещины идёт по границам зёрен (межзеренный), а не через зёрна. Это сигнатура водородного охрупчивания, которое обычно появляется на высокопрочных стальных пружинах, подвергнутых гальваническому покрытию (цинк, кадмий, хром) без надлежащего отпуска после покрытия.

Оно также может быть следствием проблемы термообработки: переотпуск, недостаточный отпуск после закалки или обезуглероженный поверхностный слой. Обезуглероживание удаляет углерод с поверхности, снижая усталостную прочность именно там, где напряжение максимально.

Практическое правило: если пружина с покрытием ломается в течение 24–72 часов после покрытия или в течение первых нескольких циклов после сборки, подозревайте водород. Если она ломается после недель работы без деформации, подозревайте проблему с материалом или термообработкой.

Как читать поверхность излома шаг за шагом?

Пройдите эту последовательность. Это занимает около десяти минут и сэкономит вам цикл перепроектирования.

Шаг 1: Сфотографируйте, прежде чем трогать

Сфотографируйте поверхность излома при увеличении 10×–30×, прежде чем брать её в руки. Прикосновение размазывает поверхность и уничтожает тонкие детали, которые вам нужны. Отметьте положение излома относительно концов: первый рабочий виток, середина или концевой виток.

Шаг 2: Определите очаг

Очаг — это место, где сходится гладкая зона. Проследите линии усталости в обратном направлении — они указывают на очаг. Отметьте его. Затем посмотрите, что находится непосредственно под очагом: след инструмента, язва, включение, точка контакта, острый радиус.

Шаг 3: Измерьте проволоку в месте излома

Измерьте диаметр проволоки в 2 мм от излома с обеих сторон и в самом изломе. Любое уменьшение означает пластическую деформацию — это признак перегрузки. Отсутствие уменьшения означает хрупкий или усталостный излом.

Шаг 4: Проверьте поверхность вдали от излома

Осмотрите остальную часть пружины. Язвы, фреттинг-износ, повреждение покрытия или потёртая плоская площадка — всё это говорит о том, с чем контактировала пружина. Фреттинг в точках контакта витков — частая причина зарождения усталости в пружинах сжатия.

Шаг 5: Сопоставьте с историей нагружения

Теперь сравните то, что вы видите, с тем, что пружина должна была делать.

Что говорит положение пружины?

Расположение излома почти так же информативно, как его внешний вид.

Излом на первом рабочем витке от конца. Это виток с наибольшим напряжением в большинстве пружин сжатия, потому что он несёт полную нагрузку при наименьшей поддержке. Это классическое место усталостного разрушения. Если ваша пружина постоянно ломается здесь, у вас проблема напряжений, а не материала.

Излом на концевом или поджатом витке. Обычно проблема изготовления или сборки — резкий переход от поджатого конца к рабочему витку, заусенец или изгибное напряжение, внесённое при установке.

Излом в середине корпуса. Часто очаг дефекта: включение, закат в проволоке, царапина от обращения или коррозионная язва. Проверьте партию проволоки.

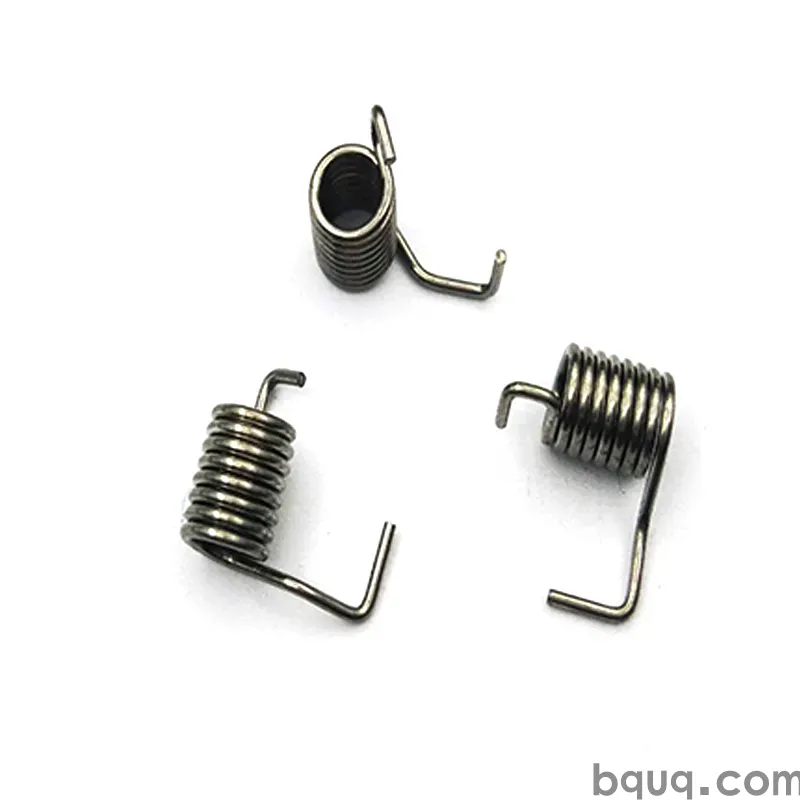

Излом на лапке пружины кручения. Пружины кручения почти всегда разрушаются у изгиба лапки или первого витка рядом с лапкой, потому что именно там концентрируется изгибное напряжение. Конструкция лапки здесь чрезвычайно важна — острый внутренний радиус на лапке является инициатором трещины.

Излом на крючке пружины растяжения. Переход от крючка к витку — слабое место. Если крючок был сформирован с острым радиусом или проволока была надрезана при формовке, разрушение начинается там.

Как предотвратить повторение разрушения?

Когда диагноз поставлен, решение обычно попадает в одну из пяти категорий.

Уменьшить размах напряжений

Самый эффективный рычаг. Усталостная долговечность примерно масштабируется как обратная величина размаха напряжений в степени 3–5 для стальных пружин. Снижение размаха напряжений на 10% может увеличить долговечность в несколько раз. Это означает большую проволоку, больше витков, большую свободную длину или меньшую установочную нагрузку.

Добавить дробеструйное упрочнение

Дробеструйное упрочнение создаёт сжимающие остаточные напряжения на поверхности, которые закрывают зарождение трещин. Это одна из наиболее выгодных по соотношению цены и эффекта обработок для пружин, критичных по усталости. Для многоцикловых применений она почти обязательна.

Устранить путь коррозии

Выбирайте материал под среду, а не под чертёж. В средах с хлоридами рассмотрите 17-7PH или правильно покрытую углеродистую сталь. Добавьте дренаж, чтобы вода не застаивалась в гнезде пружины. Избегайте сочетания разнородных металлов, создающих гальваническую пару.

Контролировать процесс нанесения покрытия

Если пружина из высокопрочной стали и покрыта гальванически, укажите отпуск после покрытия. Ещё лучше — перейти на механическое покрытие или неэлектролитическое покрытие для деталей высокой твёрдости. Это вопрос контроля процесса, а не конструкции, и одна из самых частых причин «загадочных» ранних отказов.

Улучшить детали изготовления

Скруглите изгибы лапок. Удалите следы инструмента. Контролируйте напряжения при навивке. Укажите состояние поверхности проволоки. Держите пружину чистой — загрязнение и повреждения при обращении являются реальными инициаторами. И если пружина работает в горячем состоянии, рассмотрите горячую стабилизацию или цикл снятия напряжений для стабилизации геометрии.

Часто задаваемые вопросы

В: Можно ли отличить усталость от перегрузки без микроскопа?

О: Да, в большинстве случаев. Усталость оставляет гладкую, полированную зону распространения с линиями усталости и грубый окончательный разрыв, а диаметр проволоки в месте излома практически не изменяется. Перегрузка оставляет видимое уменьшение диаметра, 45° губу среза и тусклую волокнистую поверхность без полированной зоны. Лупы 10× или макросъёмки телефона обычно достаточно, чтобы различить эти два случая.

В: Почему моя пружина с покрытием сломалась в течение дня после сборки?

О: Такая временная привязка — классическая сигнатура водородного охрупчивания. Высокопрочная сталь поглощает водород при кислотном травлении и гальваническом покрытии; если её своевременно не подвергнуть отпуску, водород собирается на границах зёрен и вызывает растрескивание под нагрузкой. Решение — отпуск после покрытия в установленное окно или переход на механическое покрытие либо неэлектролитическое покрытие.

В: Прекращает ли переход на нержавеющую сталь коррозионные разрушения?

О: Не автоматически. Нержавеющие стали 302 и 304 устойчивы к общей ржавчине, но всё ещё уязвимы к хлоридной язвенной коррозии, которая как раз и вызывает коррозионную усталость в морских средах и моечном оборудовании. Для службы в средах, богатых хлоридами, рассмотрите 17-7PH или углеродистую сталь с надёжным барьерным покрытием и предусмотрите дренаж, чтобы вода не скапливалась вокруг пружины.

В: Насколько дробеструйное упрочнение реально улучшает долговечность пружины?

О: Зависит от применения, но для многоцикловых стальных пружин улучшение часто существенное — нередко кратный рост по сравнению с необработанной пружиной, а не маргинальный выигрыш. Механизм — сжимающие остаточные напряжения на поверхности, которые подавляют зарождение трещин. Оно наиболее эффективно, когда очаг разрушения находится на поверхности, а не является внутренним включением.

В: Какую информацию следует отправить для анализа разрушения?

О: Отправьте сломанную пружину, по возможности обе половины излома, чертёж и спецификацию материала, приложенную нагрузку и ход, число циклов до разрушения, условия окружающей среды и фотографии установленного положения. Такой пакет обычно позволяет нам определить вид разрушения и рекомендовать корректирующее изменение. BQUQ рассчитывает замену или изменённые пружины в течение 12 рабочих часов.
