Проектирование пружин для динамических нагрузок и резонанса
Краткий ответ: Проектируйте под динамические нагрузки, поддерживая собственную частоту пружины как минимум в 15–20 раз выше частоты возбуждения, ограничивая скорректированное касательное напряжение так, чтобы не превышался предел выносливости, и контролируя волну surge за счёт увеличения числа активных витков, большего диаметра проволоки или добавления демпфирования. На практике стальная пружина сжатия со средним диаметром 25 мм, проволокой 3 мм и 8 активными витками резонирует вблизи 90–130 Гц; если ваша машина возбуждает её на 50 Гц, необходимо изменить геометрию, а не только материал. BQUQ обрабатывает и навивает такие пружины на одной фабрике ISO9001 в Dongguan, расчёт за 12 рабочих часов.
Статический расчёт пружины — это задача с двумя переменными: усилие и деформация. Динамический расчёт добавляет ещё две переменные — время и частоту — и именно с них начинается большинство отказов в эксплуатации. Пружина, прошедшая все статические проверки, всё равно может разрушиться через несколько сотен тысяч циклов из-за того, что она работает вблизи собственной частоты, из-за того, что напряжение на внутренней стороне витка превышает предел выносливости, или из-за того, что волна surge при высокой скорости приводит к смыканию витков.
Эта статья охватывает инженерный процесс: расчёт собственной частоты, избегание резонанса, контроль волны surge, демпфирование, пределы усталостных напряжений и производственные допуски, обеспечивающие повторяемость динамических характеристик. Все цифры являются типовыми и ориентировочными; окончательные значения зависят от вашей конкретной геометрии, материала и режима работы.
Почему динамические нагрузки ломают пружины, прошедшие статические проверки?
Статическая проверка задаёт один вопрос: деформируется ли пружина до требуемой длины без превышения допустимого напряжения? Динамическая проверка задаёт более сложный вопрос: выдержит ли пружина миллионы циклов при таком напряжении, на такой частоте, в таких условиях?
Три механизма вызывают большинство динамических отказов:
- Усталостное растрескивание. Циклическое касательное напряжение инициирует трещину на внутреннем диаметре витка, обычно в точке максимальной кривизны. Трещины распространяются, пока проволока не разделится. Поверхность разрушения обычно показывает гладкую зону зарождения и более шероховатую зону окончательного разрушения.
- Резонанс и surge. На определённых частотах волна сжатия распространяется вверх и вниз по пружине, заставляя одни витки двигаться, а другие оставаться почти неподвижными. Локальные напряжения могут в несколько раз превышать номинальные.
- Удар и смыкание витков. Если пружина сжимается до соприкосновения витков во время динамического события, витки сталкиваются. Возникающие ударные нагрузки намного превышают расчётное напряжение.
Пружина, прошедшая статическую проверку, но разрушающаяся через 200 000 циклов, обычно имеет проблему усталости или резонанса, а не материала. Замена музыкальной проволоки на хромокремнистую сталь помогает только если уровень напряжения падает ниже предела выносливости нового материала.
Как рассчитать собственную частоту пружины?
Для винтовой пружины сжатия с обоими закреплёнными от вращения концами основная собственная частота в Гц приближённо равна:
f = (1/2) × √(k / m)
где k — жёсткость пружины в Н/м, m — активная масса пружины в кг. Более практичная форма, используемая в справочниках по проектированию пружин:
f ≈ (d / (π × D² × N_a)) × √(G / (32 × ρ))
где d — диаметр проволоки, D — средний диаметр витка, N_a — число активных витков, G — модуль сдвига, ρ — плотность материала. Для стали G ≈ 79 300 МПа и ρ ≈ 7 850 кг/м³.
Ключевой момент: собственная частота пропорциональна диаметру проволоки и обратно пропорциональна квадрату среднего диаметра и числу активных витков. Чтобы повысить собственную частоту, используйте более толстую проволоку, меньший средний диаметр или меньше активных витков. Чтобы понизить — наоборот.
Пример расчёта: проволока 3 мм, средний диаметр 25 мм, 8 активных витков
| Параметр | Значение |
|---|---|
| Диаметр проволоки d | 3,0 мм |
| Средний диаметр витка D | 25 мм |
| Активные витки N_a | 8 |
| Модуль сдвига G | 79 300 МПа |
| Плотность ρ | 7 850 кг/м³ |
| Оценочная основная частота | ~100–130 Гц |
Эта пружина будет резонировать, если машина возбуждает её в этом диапазоне. Если ваше применение работает на 50 Гц, у вас запас 2–2,6× — слишком малый для безопасности. Стремитесь к собственной частоте как минимум в 15–20 раз выше частоты возбуждения или как минимум 0,5×, если не можете подняться выше и должны проектировать ниже диапазона.
Целевые показатели запаса по частоте
| Частота возбуждения | Минимальная собственная частота | Типичное действие |
|---|---|---|
| 10 Гц | 150–200 Гц | Увеличить диаметр проволоки или уменьшить число активных витков |
| 25 Гц | 375–500 Гц | Перепроектировать геометрию; смены материала недостаточно |
| 50 Гц | 750–1000 Гц | Часто требуется более жёсткая, короткая пружина или демпфирование |
| 100 Гц | 1500–2000 Гц | Рассмотреть другой тип пружины или демпфер |
Если требуемая собственная частота нереалистична, правильный ответ обычно — изменить систему: добавить демпфер, изменить профиль кулачка или переместить пружину в место с меньшим возбуждением. Попытка втиснуть пружину в резонансно-опасную конструкцию — это проблема надёжности, за которую вы заплатите гарантийными рекламациями.
Что такое surge пружины и как его контролировать?
Surge — это волна сжатия, распространяющаяся вдоль оси пружины. Когда частота возбуждения совпадает с собственной частотой, волна отражается между концами и создаёт стоячую волну. Одни витки движутся сильно, другие почти не движутся. Локальное напряжение на движущихся витках может в несколько раз превышать номинальное напряжение, рассчитанное по усилию и деформации.
Surge наиболее опасен в пружинах с большим числом активных витков и низкой собственной частотой — длинных, мягких пружинах. Он проявляется как жужжание или звон, нестабильный выход усилия и раннее усталостное разрушение на витке, который движется больше всего.
Методы контроля в порядке практичности:
1. Повысить собственную частоту. Более толстая проволока, меньший средний диаметр, меньше активных витков. Это самое эффективное единичное изменение.
2. Добавить демпфирование. Трение между витками, демпфирующая втулка или пружина с плотно навитым концом, который трётся. Демпфирование снижает амплитуду на резонансе, но не устраняет совпадение частот.
3. Использовать вложенную или двухрежимную пружину. Две пружины с разными собственными частотами снижают вероятность того, что обе будут резонировать на одном возбуждении.
4. Изменить возбуждение. Если скорость машины регулируется, уход от резонансного диапазона часто дешевле, чем перепроектирование пружины.
Для более глубокого рассмотрения накопления циклических напряжений во вращающихся применениях см. усталость пружин при вращении.
Как проектировать на усталостную долговечность?
Усталостное проектирование означает поддержание переменного касательного напряжения ниже предела выносливости материала для требуемого числа циклов. Определяющее напряжение — скорректированное касательное напряжение на внутренней стороне витка:
τ = K_w × (8 × F × D) / (π × d³)
где K_w — поправочный коэффициент Валя, F — приложенное усилие, D — средний диаметр витка, d — диаметр проволоки. Для динамического расчёта нужны как среднее напряжение, так и переменное напряжение:
- τ_mean = (τ_max + τ_min) / 2
- τ_alt = (τ_max − τ_min) / 2
Затем сравните с диаграммой усталости (Гудмана или Зодерберга) для материала. Типичные пределы выносливости для пружинных сталей, выраженные как доля от предела прочности при растяжении:
| Материал | Типичный предел выносливости (сдвиг, % от UTS) | Примечания |
|---|---|---|
| Музыкальная проволока | 40–45% | Хорошая усталостная прочность, ограниченная коррозионная стойкость |
| Хромокремнистая | 45–50% | Отличная усталостная прочность, требует защиты |
| Хромованадиевая | 45–50% | Хороша при повышенной температуре |
| Нержавеющая 302 | 30–35% | Коррозионностойкая, ниже усталостная прочность |
| 17-7 PH | 40–45% | Хорошая коррозионная стойкость плюс усталостная прочность |
Это ориентировочные значения. Состояние поверхности, дробеструйное упрочнение и остаточные напряжения значительно их меняют. Дробеструйное упрочнение может повысить усталостную долговечность на 20–50% в типичных пружинах сжатия, создавая сжимающие напряжения на поверхности. Термообработка для снятия напряжений после навивки удаляет остаточные растягивающие напряжения, которые иначе ускоряли бы зарождение трещин. См. снятие напряжений в пружинах для деталей процесса.
Предварительная заневолка и дробеструйное упрочнение
Предварительная заневолка (scragging) сжимает пружину до соприкосновения витков один раз, создавая благоприятные остаточные напряжения на внутренней стороне витка. Дробеструйное упрочнение бомбардирует поверхность мелкими частицами, создавая сжимающий слой. Оба метода стандартны для динамических пружин и оба увеличивают стоимость. Для пружины, которая должна выдержать 10⁶ циклов, они обычно того стоят.
Какую роль играют допуски и материалы?
Динамические характеристики чувствительны к геометрии. Изменение диаметра проволоки на 5% меняет напряжение примерно на 15% (напряжение пропорционально d³). Изменение среднего диаметра на 5% меняет напряжение примерно на 5%. Поэтому динамические пружины требуют более жёстких допусков, чем статические.
| Параметр | Типичный статический допуск | Типичный динамический допуск |
|---|---|---|
| Диаметр проволоки | ±0,02 мм | ±0,01 мм |
| Наружный диаметр | ±0,15 мм | ±0,08 мм |
| Длина в свободном состоянии | ±1,0 мм | ±0,5 мм |
| Усилие при контрольной длине | ±10% | ±5% |
| Перпендикулярность | 2° | 1° |
Выбор материала следует за требованиями по усталости и условиям эксплуатации. Музыкальная проволока обеспечивает лучшую усталостную характеристику на единицу стоимости для малых пружин. Хромокремнистая — рабочая лошадка для высокоцикловых автомобильных и промышленных пружин. Нержавеющие марки обменивают усталостную долговечность на коррозионную стойкость. Для высокотемпературных или коррозионных сред рассмотрите пружины из бериллиевой бронзы или 17-7 PH.
Как BQUQ изготавливает пружины для динамических нагрузок?

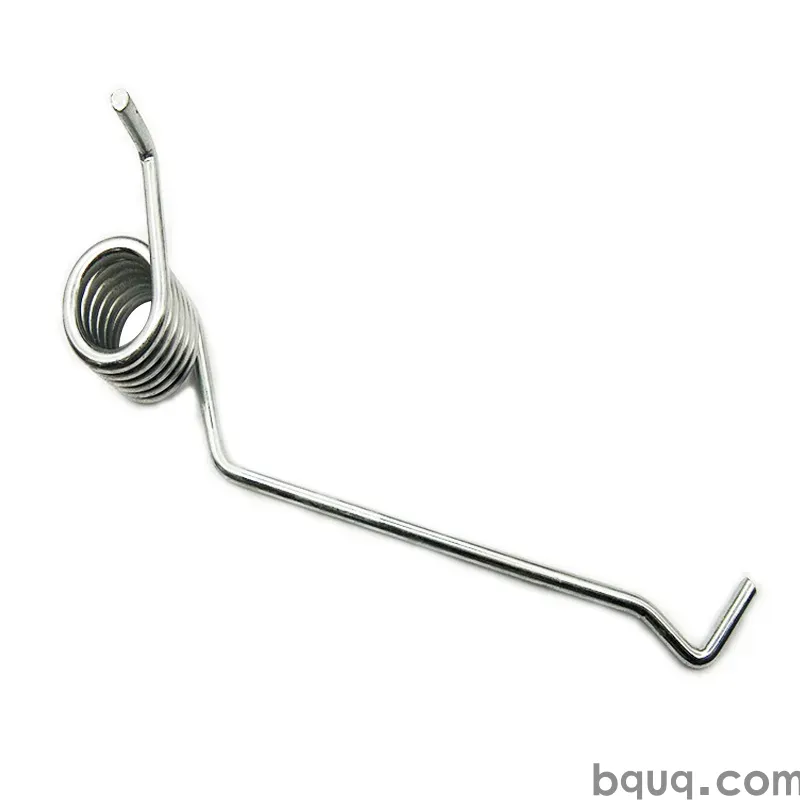

BQUQ выполняет обработку на заказ, штамповку металла, изготовление пружин на заказ и производство радиаторов на четырёх производственных линиях одной фабрики в Dongguan по стандарту ISO9001. Производство пружин охватывает типы сжатия, растяжения и кручения с доступными операциями CNC-навивки, снятия напряжений, дробеструйного упрочнения и предварительной заневолки.
Для динамических применений последовательность операций важна не меньше, чем конструкция:
1. Входной контроль проволоки — диаметр, прочность на растяжение, состояние поверхности.
2. CNC-навивка — шаг и диаметр контролируются с жёстким допуском.
3. Снятие напряжений — удаляет остаточные напряжения от навивки.
4. Шлифовка торцов — перпендикулярность и плоскостность для пружин сжатия.
5. Дробеструйное упрочнение — сжимающий поверхностный слой.
6. Предварительная заневолка — стабилизация остаточных напряжений.
7. Испытание под нагрузкой — 100% или выборочный контроль при контрольной длине.
Поскольку все четыре линии находятся на одной фабрике, пружина, которой нужен штампованный фиксатор или обработанное седло, может быть изготовлена и проверена вместе с ними. Это сокращает цикл между изменением конструкции и функциональным испытанием. Расчёты выдаются за 12 рабочих часов, а MOQ гибок для прототипов и пилотных партий.
Для сборок, где пружина взаимодействует с обработанным или штампованным компонентом, см. анализ отказов пружин о том, как проблемы интерфейса проявляются в эксплуатации.
Часто задаваемые вопросы
В: Какую собственную частоту следует выбирать для пружины в динамическом применении?
О: Стремитесь к собственной частоте как минимум в 15–20 раз выше частоты возбуждения, если можете её достичь. Если это нереалистично, проектируйте значительно ниже диапазона — менее 0,5× — и добавьте демпфирование. Пружина с собственной частотой в пределах 20% от частоты возбуждения будет испытывать surge и быстро устанет. Изменения геометрии обычно эффективнее изменений материала.
В: Может ли дробеструйное упрочнение действительно продлить усталостную долговечность пружины?
О: Да, обычно на 20–50% в пружинах сжатия, потому что оно создаёт сжимающий остаточный слой на поверхности, где зарождаются усталостные трещины. Эффект зависит от интенсивности, покрытия и материала. Дробеструйное упрочнение не решает проблему резонанса или перенапряжённой конструкции; оно улучшает запас по усталости, когда уровень напряжения уже приемлем.
В: Как понять, что моя пружина испытывает surge?
О: Симптомы включают жужжание или звон на определённой скорости машины, нестабильный выход усилия, нагрев и усталостные трещины, появляющиеся на витке вдали от концов. Если место разрушения не в точке максимального номинального напряжения, surge — вероятная причина. Измерение усилия с помощью датчиков на скорости покажет колебания напрямую.
В: Всегда ли более жёсткая пружина имеет более высокую собственную частоту?
О: Не обязательно. Собственная частота пропорциональна квадратному корню из жёсткости, делённой на массу. Более жёсткая пружина из более толстой проволоки также имеет большую массу, поэтому эти два эффекта частично компенсируются. На практике увеличение диаметра проволоки и уменьшение числа активных витков повышает частоту, но нужно рассчитывать, а не предполагать. Жёсткость сама по себе не является надёжным показателем.
В: Какие допуски наиболее важны для динамических пружин?
О: Диаметр проволоки и усилие при контрольной длине. Напряжение пропорционально кубу диаметра проволоки, поэтому изменение диаметра на 5% меняет напряжение примерно на 15%. Допуск по усилию контролирует установленное усилие и, следовательно, среднее напряжение. Для динамической работы указывайте ±0,01 мм по проволоке и ±5% по усилию — жёстче типичных статических допусков.
