Максимальное сжатие и остаточная деформация: предотвращение потери пружины
Краткий ответ: Максимальное сжатие — это наименьшая длина, которую пружина может достичь без остаточной деформации, — обычно 85–90% высоты до соприкосновения витков для статической нагрузки, 95%+ только для редких, медленных событий. «Остаточная деформация» (или «потеря») — это остаточное изменение длины после первого чрезмерного сжатия: пружина, сжатая сверх предела упругости, возвращается более короткой и слабой. Для типичной пружины сжатия из музыкальной проволоки со свободной длиной 10 мм остаточная деформация 4% означает потерю примерно 0,4 мм свободной длины и пропорциональное падение нагрузки. BQUQ контролирует это путём расчёта высоты до соприкосновения витков, напряжения при соприкосновении и обжатия (предварительной осадки) перед отгрузкой — расчёт стоимости нестандартных пружин за 12 рабочих часов с одной фабрики в Dongguan.
Что такое максимальное сжатие в пружине сжатия?
Максимальное сжатие — это проектный предел хода — наименьшая нагруженная длина, которую вы допускаете для пружины в эксплуатации. Это не то же самое, что высота до соприкосновения витков, хотя эти понятия связаны. Высота до соприкосновения витков — это геометрический факт: длина пружины, когда все витки касаются, рассчитанная по диаметру проволоки и общему числу витков. Максимальное сжатие — это инженерное решение: насколько далеко вы готовы сжать пружину, сохраняя напряжение ниже предела упругости материала и оставляя запас на усталость, накопление допусков и температуру.
Путаница между этими двумя понятиями — самая распространённая причина жалоб на «потерю пружины» в производстве. Пружина, которая геометрически способна достичь высоты до соприкосновения витков, может быть металлургически неспособна сделать это без остаточной деформации, растрескивания или потери нагрузки.
Три длины, которые должны быть указаны на каждом чертеже пружины
| Длина | Обозначение на чертеже | Что означает | Типичное правило |
|---|---|---|---|
| Свободная длина | Lf | Длина без нагрузки, сила не приложена | Справочный размер |
| Нагруженная / рабочая длина | L1, L2 | Длина при установке и максимальной рабочей нагрузке | Определяет жёсткость и предварительный натяг |
| Высота до соприкосновения витков | Ls | Все витки в контакте | Абсолютный механический минимум |
Четвёртое значение не менее важно: максимальная длина сжатия, которую вы допускаете, часто обозначается Lmax или Lmin. Это число, на которое должен проектировать изготовитель пружин, и оно всегда должно быть больше высоты до соприкосновения витков — никогда не равно ей, если только применение действительно не предполагает полного сжатия и пружина не спроектирована для этого.
Как пружина «теряет» длину — что такое остаточная деформация?
Остаточная деформация — это необратимая деформация. Когда пружина сжатия нагружается сверх предела текучести её проволоки, часть сжатия становится пластической, а не упругой. Снимите нагрузку — и пружина не вернётся к исходной свободной длине. Она вернётся короче. Инженеры называют это остаточной деформацией, потерей свободной длины или «осадкой».
Последствия нарастают лавинообразно:
- Свободная длина уменьшается, поэтому установочный предварительный натяг падает.
- Жёсткость (константа пружины) обычно немного меняется, так как изменяется эффективное число активных витков.
- Нагрузка при заданной установочной высоте падает примерно на тот же процент, что и потеря длины.
- В тяжёлых случаях витки соприкасаются, пружина заклинивает, и усталостная долговечность резко падает.
Остаточная деформация обычно проявляется после первых нескольких циклов сжатия, поэтому пружина может пройти контроль на заводе и всё равно выйти из строя на сборочной линии заказчика. Первое срабатывание наносит повреждение.
Упругая и пластическая деформация: где проходит граница
Для большинства пружинных сталей рабочий диапазон упругости определяется допустимым касательным напряжением, а не непосредственно пределом прочности проволоки на растяжение. Обычное правило проектирования — поддерживать рабочее напряжение на уровне примерно 40–45% от предела прочности на растяжение для усталостной нагрузки и до примерно 60% для статических или редко циклируемых пружин. Превышение этих диапазонов делает остаточную деформацию вероятной.
Эти проценты являются ориентировочными рекомендациями по проектированию, а не гарантией — они зависят от марки проволоки, диаметра, состояния поверхности и дробеструйного упрочнения. Суть в том, что «максимальное сжатие» — это вопрос напряжения, а напряжение зависит от геометрии.
Как рассчитать предел сжатия?
Два расчёта выполняются параллельно: геометрия (могут ли витки физически достичь этой длины?) и напряжение (выдержит ли проволока?).
Шаг 1 — Высота до соприкосновения витков
Для пружины сжатия с поджатыми и шлифованными концами:
Ls = (Nt) × d
где Nt — общее число витков, d — диаметр проволоки. Для незажатых или открытых концов добавьте часть диаметра проволоки — обычно Ls = (Nt + 1) × d для незажатых концов и Ls = (Nt + 0,5) × d для незажатых и шлифованных концов. Всегда уточняйте состояние концов на чертеже, потому что ошибка в 0,5d на маленькой пружине — это реальный процент хода.
Шаг 2 — Прогиб до предела
Прогиб при максимальном сжатии:
f = Lf − Lmax
Затем напряжение при этом прогибе по стандартной формуле касательного напряжения с поправкой Валя:
τ = K × (8 × F × D) / (π × d³)
где F — нагрузка при этой длине, D — средний диаметр витка, d — диаметр проволоки, K — поправочный коэффициент Валя, учитывающий кривизну и прямой сдвиг. Сравните τ с допустимым напряжением для материала и режима работы.
Шаг 3 — Проверка запаса
| Режим работы | Рекомендуемое макс. рабочее напряжение (% от предела прочности) | Рекомендуемое Lmax относительно Ls |
|---|---|---|
| Статический / только установка | ~55–60% | Lmax ≥ 1,10 × Ls |
| Редкое циклирование (<10⁴ циклов) | ~45–50% | Lmax ≥ 1,10–1,15 × Ls |
| Усталостный режим (>10⁵ циклов) | ~35–45% | Lmax ≥ 1,15–1,25 × Ls |
| Критический / связанный с безопасностью | Зависит от проекта | Lmax ≥ 1,25 × Ls или перепроектирование |
Правый столбец — это практический ответ на вопрос «насколько близко к соприкосновению витков я могу подойти?». Для большинства промышленных применений проектирование максимального сжатия на уровне 85–90% высоты до соприкосновения витков оставляет рабочий запас. Достижение 95% и более возможно для медленных, редких событий, но требует более строгого контроля допусков и операции предварительной осадки.
Что такое обжатие (предварительная осадка) и почему оно предотвращает потерю?
Обжатие — также называемое предварительной осадкой, осадкой или снятием напряжений до длины — это контролируемое чрезмерное сжатие, выполняемое при изготовлении. Пружину сжимают до длины, равной или немного превышающей её предполагаемое максимальное сжатие, кратковременно выдерживают и отпускают. Пластическая деформация, которая произошла бы в эксплуатации, происходит на заводе.
После обжатия пружина имеет:
- Стабильную свободную длину, которая не будет дрейфовать дальше при нормальных рабочих нагрузках.
- Остаточные напряжения, перераспределённые таким образом, что это обычно улучшает усталостные характеристики.
- Предсказуемую нагрузку при установочной высоте, поскольку осадка первого цикла уже поглощена.
Именно поэтому хороший поставщик пружин запросит максимальное сжатие, а не только свободную длину и жёсткость. Если конструкция близка к пределу напряжений, обжатие превращает отказ в эксплуатации в контролируемую технологическую операцию.
Когда указывать обжатие
- Пружины, рассчитанные на работу выше примерно 45% от предела прочности.
- Любая пружина, где допуск установочного предварительного натяга жёсткий.
- Пружины, которые будут сжаты почти до высоты соприкосновения витков при сборке или транспортировке.
- Длинные, тонкие пружины, склонные к продольному изгибу и неравномерному контакту витков.
Для пружин, работающих значительно ниже предела упругости, обжатие необязательно. Оно стоит технологической операции, поэтому должно быть обосновано применением, а не применяться по умолчанию.
Каковы распространённые причины потери пружины в эксплуатации?
Остаточная деформация — не единственный способ, которым пружина теряет длину или нагрузку. Когда заказчик сообщает, что «пружина ослабла», фактическая первопричина часто одна из следующих:
1. Чрезмерное сжатие сверх проектного. Сборка сжимает пружину до соприкосновения витков, или это делает условие заклинивания. Это проблема спецификации, а не производственный дефект.
2. Неправильное состояние концов. Незажатые концы на пружине, спроектированной как поджатая и шлифованная, уменьшают эффективную высоту до соприкосновения витков и изменяют нагрузку.
3. Нагрев. Рабочая температура выше рекомендуемого диапазона материала вызывает релаксацию напряжений и ползучесть. Стандартная музыкальная проволока не подходит для горячих сред; нержавеющие и легированные марки имеют свои пределы.
4. Усталостное растрескивание. Трещина уменьшает эффективное поперечное сечение проволоки, что повышает напряжение и ускоряет дальнейшую потерю. См. наш анализ как пружины сжатия выходят из строя в эксплуатации.
5. Коррозия. Точечная коррозия удаляет материал и создаёт концентраторы напряжений, особенно на пружинах, используемых на открытом воздухе или в моечном оборудовании.
6. Накопление допусков. Пружина на нижнем пределе допуска жёсткости, установленная в полость на верхнем пределе допуска глубины, может оказаться при уровне напряжений, который никто не проектировал.
Решение в большинстве случаев — пересмотреть расчёт высоты до соприкосновения витков и убедиться, что пружина была задана с реальным значением максимального сжатия, а не только со свободной длиной и жёсткостью.
Как указать максимальное сжатие на чертеже?
Полная спецификация пружины сжатия устраняет неоднозначность. Включите:
| Параметр | Почему это важно | Пример |
|---|---|---|
| Свободная длина ± допуск | Задаёт установочный предварительный натяг | 25,0 ± 0,3 мм |
| Диаметр проволоки ± допуск | Определяет жёсткость и напряжение | 1,20 ± 0,02 мм |
| Наружный диаметр ± допуск | Посадка в отверстие или на стержень | 10,0 ± 0,1 мм |
| Общее число витков / активные витки | Определяет жёсткость и высоту до соприкосновения витков | 8,5 общих / 6,5 активных |
| Состояние концов | Изменяет высоту до соприкосновения витков | Поджатые и шлифованные |
| Жёсткость | Основная характеристика | 2,5 Н/мм ± 10% |
| Максимальная длина сжатия | Предотвращает остаточную деформацию | 12,0 мм |
| Нагрузка при максимальном сжатии | Проверяет характеристики | 32,5 Н ± 10% |
| Цикл нагружения | Задаёт допустимое напряжение | 500 000 циклов |
| Материал и покрытие | Усталость и коррозия | Музыкальная проволока, цинковое покрытие |
| Требуется обжатие | Стабильность | Да / Нет |
Если вы указываете только свободную длину, жёсткость и диаметр, изготовитель пружин вынужден догадываться об условиях эксплуатации. Эта догадка и есть источник потери.
Замечание о допусках и стоимости
Более жёсткие допуски на жёсткость, свободную длину и перпендикулярность повышают стоимость, так как требуют большего контроля и сортировки. Самый дешёвый способ попасть в узкое окно установочной нагрузки — обычно задать немного более свободную жёсткость и контролируемую свободную длину или добавить обжатие, а не требовать ±2% по каждому размеру.
Где место BQUQ?

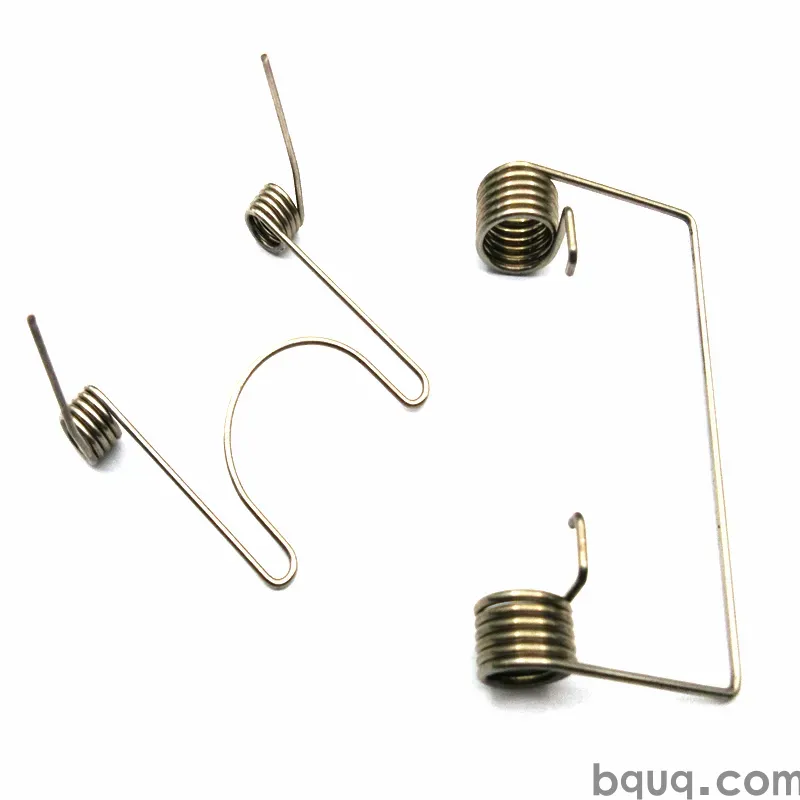

BQUQ управляет четырьмя производственными линиями на одной фабрике ISO9001 в Dongguan, охватывая обработку на заказ с точностью до ±0,005 мм, штамповку металла, нестандартные пружины и производство радиаторов. Работы по пружинам включают конструкции сжатия, растяжения и кручения из музыкальной проволоки, нержавеющей, отпущенной и легированной стали, с собственным навиванием, шлифовкой концов, снятием напряжений и обжатием, где это требуется конструкцией.
Поскольку пружины, штампованные детали и обработанные корпуса выходят с одного производства, мы можем проверить пружину относительно фактической полости, в которой она будет установлена, а не только по чертежу. MOQ гибкий, а расчёты стоимости отправляются за 12 рабочих часов.
Отправьте чертёж с указанием максимального сжатия, цикла нагружения и установочной высоты, и мы вернёмся с проверкой напряжений при высоте до соприкосновения витков, рекомендуемым Lmax и необходимостью обжатия. Просмотрите нестандартные пружины сжатия или нестандартные пружины растяжения для референсных конструкций или напишите на sc@bquq.com.
Часто задаваемые вопросы
В: Какое максимальное сжатие безопасно для пружины сжатия?
О: Практическая отправная точка — 85–90% высоты до соприкосновения витков для статических или легко циклируемых пружин и 75–80% для усталостного режима. Это удерживает рабочее напряжение в пределах упругого диапазона с запасом на накопление допусков и температуру. Если ваша конструкция должна подойти ближе к соприкосновению витков, укажите обжатие и подтвердите расчёт напряжений с вашим поставщиком пружин перед выпуском.
В: Какая потеря свободной длины нормальна после обжатия?
О: Обжатие намеренно устраняет осадку первого цикла, поэтому ожидайте контролируемое необратимое изменение — часто в диапазоне 1–3% свободной длины для пружин, работающих вблизи предела напряжений, и меньше для слабо нагруженных пружин. После обжатия свободная длина должна быть стабильной. Если пружина продолжает укорачиваться в эксплуатации, рабочее напряжение слишком высокое.
В: Влияет ли максимальное сжатие на жёсткость пружины?
О: Жёсткость определяется диаметром проволоки, средним диаметром витка и активными витками, поэтому она не меняется при сжатии в пределах упругого диапазона. Однако если пружина получает остаточную деформацию, активные витки могут измениться, и жёсткость смещается. Как только витки начинают касаться вблизи высоты до соприкосновения витков, эффективная жёсткость резко возрастает, потому что остаётся меньше активных витков.
В: Могу ли я спроектировать пружину для полного сжатия до высоты соприкосновения витков?
О: Да, но только намеренно. Пружины, используемые как жёсткие упоры или в применениях с полным сжатием, проектируются с напряжением при соприкосновении витков ниже допустимого предела, обычно с обжатием и щедрым запасом прочности. Для большинства несущих применений проектирование до соприкосновения витков — плохая практика, потому что не остаётся запаса на допуски, износ или перегрузку.
В: Как узнать, получила ли моя пружина остаточную деформацию?
О: Измерьте свободную длину до и после полного цикла сжатия. Измеримое уменьшение означает, что произошла пластическая деформация. В производстве проводите испытание под нагрузкой при установочной высоте, а не полагайтесь только на свободную длину, потому что именно нагрузку ощущает сборка. См. наши заметки о перегрузке и текучести пружины для методов испытаний.
