Пружинный резонанс и скачок: как избежать динамического разрушения
Краткий ответ: Пружинный скачок — это стоячая волна сжатия, которая распространяется вверх и вниз по винтовой пружине, когда частота возбуждения приближается к собственной частоте пружины. Когда это происходит, витки больше не отклоняются равномерно: некоторые группы витков смыкаются раньше, локальное напряжение может превысить статическое расчётное значение в 2 раза и более, а усталостное разрушение наступает после части ожидаемого срока службы. Решение — настроить пружину так, чтобы её первая собственная частота была как минимум в 15-20 раз выше частоты возбуждения, либо добавить демпфирование и предварительную нагрузку. На практике это означает изменение количества витков, диаметра проволоки, условий закрепления концов или добавление фрикционного демпфера — решения, которые лучше принимать на этапе проектирования, а не после отказов в эксплуатации.
Что такое пружинный скачок и почему он ломает пружины?
Пружина сжатия — это не жёсткий генератор усилия. Это упругий столб из проволоки с массой, распределённой по длине. Если толкнуть один конец, возмущение не достигнет другого конца мгновенно — оно распространяется как волна со скоростью звука в стали (примерно 5 100 м/с для пружинной проволоки). Когда возбуждение на одном конце повторяется с частотой, совпадающей со временем прохождения волны туда и обратно, отражённые волны усиливают друг друга. Пружина начинает «звенеть», как натянутая струна.
Это и есть скачок. Видимый симптом — отдельные витки смыкаются и размыкаются в противофазе с приложенной нагрузкой. Невидимый симптом хуже: витки, которые смыкаются первыми, несут гораздо большее напряжение, чем предсказывает статический расчёт, и несут его циклически, миллионы раз.
Скачок важен потому, что превращает безопасный статический расчёт в усталостную проблему. Пружина, рассчитанная на 60% допустимого статического напряжения, может разрушиться в условиях скачка, поскольку амплитуда динамического напряжения на скачущих витках умножается. Типичные последствия:
- Раннее усталостное разрушение, обычно на 2-6 витках от подвижного конца
- Шум и вибрация, передающиеся в окружающий узел
- Потеря точности нагрузки в клапанах, муфтах и приводах
- Фреттинг-износ и следы контакта между соседними витками
Скачок — это не дефект изготовления. Идеально изготовленная пружина будет скакать, если применение её возбуждает. Именно поэтому настройка должна выполняться на этапе проектирования.
Как рассчитать собственную частоту пружины?
Стандартный инженерный подход рассматривает пружину как однородный упругий стержень с одним закреплённым и одним свободным концом, что даёт основную собственную частоту:
f_n = (1/4L) × √(k / m)
Где L — активная длина, k — жёсткость пружины, m — активная масса витков. Коэффициент 1/4 применяется для случая закреплённый-свободный; используйте 1/2 для закреплённый-закреплённый (оба конца ограничены от поворота и перемещения).
Для быстрой оценки в цехе широко используется практическая формула:
f_n ≈ 1,55 × 10⁷ × d / (N_a × D²) (Гц, где d и D в мм)
Где d — диаметр проволоки, D — средний диаметр витка, N_a — число активных витков. Эта формула делает очевидными рычаги проектирования: меньше активных витков, толще проволока и меньше средний диаметр — всё это повышает собственную частоту.
| Параметр | Влияние на собственную частоту | Практическая корректировка |
|---|---|---|
| Активные витки (N_a) | Сильно обратное | Уменьшить число витков; использовать более жёсткую проволоку |
| Диаметр проволоки (d) | Прямое | Увеличить d, уменьшить D для сохранения жёсткости |
| Средний диаметр (D) | Обратное квадратичное | Меньший D резко повышает f_n |
| Условие закрепления концов | Коэффициент 2 | Ограничить оба конца, где возможно |
| Модуль материала | Слабое (√G) | Сталь против нержавеющей стали меняет мало |
| Предварительная нагрузка / установочная длина | Умеренное | Меньшая установочная длина повышает f_n |
Практическое правило, используемое в большинстве работ по клапанным механизмам и поршневым машинам: поддерживать первую собственную частоту пружины как минимум в 15-20 раз выше наибольшей значимой частоты возбуждения. Ниже 13x скачок считается вероятным; ниже 10x — почти неизбежным.
Что возбуждает пружину в реальных машинах?
Для скачка необходим периодический вход. Типичные источники в производственном оборудовании:
Возвратно-поступательные и вращающиеся машины
Пружины клапанов двигателей, клапаны компрессоров, плунжеры насосов и кулачковые механизмы создают один импульс за оборот или за ход. При 3 000 об/мин это 50 Гц. Пружина с собственной частотой 400 Гц даёт отношение 8 — что находится в зоне скачка.
Циклическая работа соленоидов и приводов
Соленоидные клапаны, контакторы и электромагнитные приводы срабатывают с частотой от нескольких Гц до нескольких сотен Гц. Удар якоря возбуждает возвратную пружину при каждом цикле. Это одна из наиболее частых причин отказов от скачка в промышленной аппаратуре управления.
Вибрация при сборке и транспортировке
Пружина, упакованная в вибрирующий узел, может возбуждаться структурными резонансами корпуса, а не номинальной частотой привода. Если рама резонирует на 180 Гц, а собственная частота пружины 200 Гц, пружина будет скакать, даже если «официальная» частота привода 25 Гц.
Ударные и ступенчатые нагрузки
Падающий груз или жёсткий механический упор создаёт широкополосный импульс, содержащий энергию на всех частотах, включая собственную частоту пружины. Пружина звенит на своей частоте. Повторяющиеся удары быстро накапливают усталостное повреждение.
Как настроить пружину, чтобы избежать резонанса?
Настройка означает смещение собственной частоты пружины от частоты возбуждения. Есть пять рычагов, перечисленных примерно в порядке экономической эффективности.
1. Уменьшить число активных витков. Собственная частота обратно пропорциональна N_a. Переход с 8 активных витков на 5 повышает f_n на 60%. Чтобы сохранить ту же жёсткость, увеличьте диаметр проволоки. Это самый распространённый приём настройки.
2. Увеличить диаметр проволоки и уменьшить средний диаметр. Поскольку f_n пропорциональна d/D², умеренное изменение геометрии даёт большое смещение частоты. Пружина со средним диаметром 12 мм и проволокой 1,6 мм имеет примерно в 2,3 раза большую собственную частоту, чем пружина со средним диаметром 20 мм и проволокой 1,6 мм при том же числе витков.
3. Ограничить концы. Пружина с обоими закрытыми и шлифованными концами, посаженная в гнёзда, предотвращающие поворот концов, ведёт себя ближе к закреплённый-закреплённый, что примерно удваивает f_n по сравнению с допущением свободных концов. Условие закрепления концов — бесплатная настройка, если корпус это позволяет.
4. Добавить предварительную нагрузку и сократить установочную длину. Установка пружины на меньшую рабочую длину повышает эффективную жёсткость и уменьшает массу, участвующую в волне. Оба фактора повышают f_n.
5. Добавить демпфирование. Фрикционные демпферы, вложенные пружины с противоположной навивкой или эластомерные вставки рассеивают энергию скачка. Демпфирование не смещает собственную частоту, но ограничивает амплитуду на резонансе. Это запасной вариант, когда геометрия ограничена габаритами.
| Метод настройки | Изменение частоты | Влияние на стоимость | Когда использовать |
|---|---|---|---|
| Уменьшить активные витки | Большое (+40-80%) | Низкое | Первый выбор в большинстве перепроектирований |
| Толще проволока, меньше D | Большое (+50-150%) | Низкое-среднее | Когда жёсткость должна остаться постоянной |
| Ограничить оба конца | ~2x | Низкое | Когда корпус можно модифицировать |
| Увеличить предварительную нагрузку | Умеренное (+10-30%) | Низкое | Когда установочная высота позволяет |
| Добавить фрикционный демпфер | Только амплитуда | Среднее-высокое | Габариты зафиксированы, большое число циклов |
Скачок против других видов динамического разрушения
Скачок часто путают с двумя соседними явлениями. Их разделение экономит время диагностики.
| Вид разрушения | Первопричина | Признак | Решение |
|---|---|---|---|
| Скачок / резонанс | Возбуждение вблизи собственной частоты | Волны смыкания витков, разрушения в средней части | Настройка, демпфирование, предварительная нагрузка |
| Усталость при кручении | Циклическое кручение в изгибных применениях | Разрушения на 1-2 витках от концов | Снятие напряжений, чистота поверхности |
| Пластическая деформация от перегрузки | Статическое напряжение выше предела текучести | Остаточная деформация, потеря свободной длины | Толще проволока, меньше витков, лучший материал |
| Коррозионная усталость | Циклическое напряжение плюс агрессивная среда | Питтинг в очаге разрушения | Улучшение материала, покрытие, дренаж |
Если пружина разрушается в средней части с плоской, волнообразной поверхностью излома, а узел работает на фиксированной скорости, скачок — первая гипотеза. Если она разрушается на концах с губкой сдвига под 45°, ищите усталость при кручении или концентрацию напряжений на концах.
Контрольный список для проектирования пружин, чувствительных к скачку
Перед выпуском чертежа пружины в производство убедитесь:
- Частота возбуждения известна, включая гармоники до 3-го порядка
- Собственная частота пружины как минимум в 15 раз выше наибольшего значимого возбуждения
- Условия закрепления концов указаны (закрытые, закрытые и шлифованные, открытые, ограниченные)
- Установочная длина и предварительная нагрузка определены, а не оставлены сборщику
- Проверена максимальная амплитуда динамического напряжения, а не только статическое напряжение
- Состояние поверхности указано — дробеструйное упрочнение повышает предел выносливости там, где скачок нельзя устранить
- Образцы пружин испытаны на нагрузку при рабочей жёсткости и установочной высоте
Для команд, работающих над усталостной стороной этого вопроса, усталость пружин при кручении охватывает взаимодействие изгиба и кручения, а пластическая деформация пружин от перегрузки охватывает статический предел, на который накладывается повреждение от скачка. Проверка готовой детали на соответствие чертежу описана в испытании пружин под нагрузкой.
Где место производственным допускам
Расчёты скачка предполагают номинальные размеры. Реальные пружины имеют допуски на диаметр проволоки, число витков, свободную длину и перпендикулярность концов. Эти допуски смещают собственную частоту, поэтому конструкция с отношением ровно 15x всё ещё может скакать в некоторых экземплярах производственной партии.
Типичные ориентировочные влияния допусков на собственную частоту:
| Переменная | Типичный допуск | Прибл. смещение f_n |
|---|---|---|
| Диаметр проволоки | ±0,02 мм на 1,5 мм | ±2% |
| Активные витки | ±0,25 витка | ±3% |
| Свободная длина | ±1% | ±1% |
| Перпендикулярность концов | 3° | ±1-2% |
| Модуль материала | ±3% между плавками | ±1,5% |
При наихудшем суммировании номинальный запас 15x может упасть до 13x в хвосте распределения. Проектирование на 18-20x номинально даёт реальный запас. Это одна из причин, по которой BQUQ явно указывает число активных витков и условие закрепления концов на чертежах пружин, а не оставляет их на усмотрение цеха — четыре производственные линии на нашей фабрике в Дунгуане выпускают пружины сжатия, растяжения и кручения с контролируемым числом витков и документированными испытаниями под нагрузкой.
Когда перепроектировать, а когда демпфировать
Не каждая проблема скачка оправдывает новую пружину. Полезное правило принятия решений:
Перепроектировать, когда отношение частот ниже 13x, когда пружина ещё в прототипе или когда габариты корпуса позволяют изменить геометрию. Перепроектирование почти всегда дешевле за срок службы программы.
Демпфировать, когда отношение между 13x и 15x, когда корпус — это фиксированная оснастка или когда возбуждение широкополосное, а не однотональное. В этих случаях фрикционный демпфер или пара вложенных пружин с противоположной навивкой ограничивает амплитуду без изменения частоты.
Принять и контролировать только когда число циклов мало (примерно менее 10⁴ циклов) и последствия отказа не связаны с безопасностью. Даже тогда проверьте испытанием под нагрузкой при установочной высоте и коротким ресурсным прогоном.

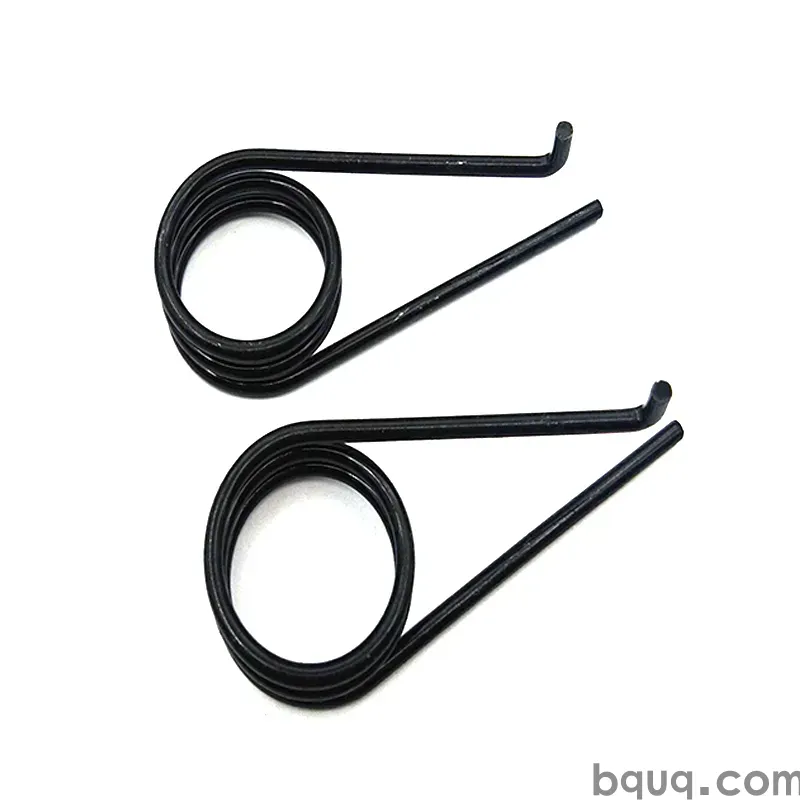

Для заказных пружин сжатия и пружин растяжения решение о настройке лучше принимать с поставщиком на этапе расчёта стоимости, потому что выбор числа витков и диаметра проволоки одновременно влияет на жёсткость, напряжение и высоту до смыкания. Пружины кручения имеют собственное динамическое поведение — геометрия концов добавляет вторую резонансную моду, которую легко пропустить.
Часто задаваемые вопросы
В: Какое отношение частот безопасно для пружины сжатия?
О: В большинстве практик проектирования машин 15x считается минимальным отношением между первой собственной частотой пружины и наибольшей значимой частотой возбуждения, при этом 20x предпочтительнее для высокоцикловых применений. Ниже 13x скачок вероятен; ниже 10x он практически неизбежен. Поскольку производственные допуски смещают собственную частоту на несколько процентов, проектирование на 18-20x номинально даёт реальный запас, а не формальное прохождение.
В: Может ли пружина скакать на частоте, отличной от её собственной?
О: Да. Скачок может возбуждаться на субгармониках и на высших гармониках основной частоты, а не только на точной собственной частоте. Широкополосные импульсы от ударов или жёстких упоров содержат энергию по всему спектру, поэтому пружина может звенеть на своей собственной частоте, даже когда номинальная частота привода далеко. Именно поэтому резонансы рамы и корпуса важны так же, как и сама частота привода.
В: Предотвращает ли дробеструйное упрочнение разрушение от скачка пружины?
О: Дробеструйное упрочнение повышает предел выносливости, создавая сжимающие остаточные напряжения на поверхности, поэтому оно задерживает или предотвращает зарождение трещин на скачущих витках. Оно не останавливает скачок и не уменьшает амплитуду динамического напряжения. Используйте упрочнение как дополнение, когда настройка не полностью достижима, а не как замену правильному отношению частот.
В: Как измерить, скачет ли пружина?
О: Тензодатчики, приклеенные к отдельным виткам, или высокоскоростной датчик нагрузки на подвижном конце покажут колебания нагрузки на частотах значительно выше частоты привода. Более простой полевой метод — стробоскоп или высокоскоростная камера на пакете витков: скачущие витки показывают бегущую волну смыкания, а не равномерное отклонение. Акустическое измерение также работает, поскольку скачок излучает характерный тон на собственной частоте.
В: Может ли смена материала решить проблему скачка?
О: Редко сама по себе. Собственная частота зависит от квадратного корня из модуля сдвига, делённого на плотность, и большинство пружинных сталей находятся в пределах нескольких процентов друг от друга по этому отношению. Переход с музыкальной проволоки на хромокремниевую или 302 нержавеющую сталь меняет усталостную прочность и коррозионную стойкость, что влияет на то, как долго пружина выдерживает скачок, но не сместит собственную частоту достаточно, чтобы настроить конструкцию.
Связанные ресурсы
- О BQUQ и нашей фабрике ISO9001 в Дунгуане: /about/
- Заказные пружины сжатия, растяжения и кручения: /compression-springs/, /extension-custom-springs/, /torsion-springs/
- Отраслевые тенденции в закупках пружин и металлокомпонентов: /industry-dynamics/
- Технические статьи по проектированию и производству пружин: /bquq-blog/
- Часто задаваемые вопросы о расчёте стоимости и допусках: /faq/
- Примеры из производственных программ: /case/
- Свяжитесь с инженерной командой для 12-часового расчёта: /contact/
Автор: инженерная команда BQUQ. BQUQ (Дунгуань) выполняет обработку на заказ (±0,005 мм), штамповку металла, заказные пружины и производство радиаторов на одной фабрике ISO9001. Прямые поставки из Дунгуаня, Китай — расчёт за 12 часов: sc@bquq.com | WhatsApp +86 13713157787 | www.bquq.com
