Штампованная заземляющая арматура для электроники
Краткий ответ: штампованная заземляющая арматура — это небольшие металлические детали — клипсы, пружинные контакты, зубчатые шайбы и винтовые клеммы — которые соединяют печатную плату, корпус или экран с общей землёй. Их задача кажется тривиальной, но электрические требования строги: поддерживать низкое и стабильное переходное сопротивление, обычно менее примерно 10 миллиом на соединение, при воздействии температуры, вибрации и коррозии в течение всего срока службы изделия. Детали, которые не проходят испытания на ЭМС или безопасность, редко бывают дорогими. Это дешёвый штампованный контакт, который потерял усилие прижатия или подвергся коррозии на границе раздела.
Заземление — это область, где механическое проектирование и электрические характеристики сталкиваются. Клипса, которая выглядит хорошо на чертеже, может пройти проверку непрерывности на стенде и всё же не выдержать солевой туман или потерять контактное усилие после вибрации и разорвать цепь защитного заземления. Это руководство охватывает, что делают штампованные заземляющие детали, какие материалы и покрытия обеспечивают низкое сопротивление, и как проектировать и испытывать соединения для реальных условий.
Почему заземляющая арматура важна в электронике
Заземляющее соединение служит трём разным целям. Для безопасности оно обеспечивает низкоимпедансный путь тока короткого замыкания, чтобы короткое замыкание вызвало срабатывание автоматического выключателя, а не подало напряжение на корпус. Для ЭМС оно даёт высокочастотным обратным токам контролируемый путь, чтобы они не излучались. Для ЭСР оно отводит статический заряд на определённую опорную точку, не повреждая чувствительные компоненты.
Каждая цель имеет разную допустимую величину сопротивления. Защитное заземление должно выдерживать повторяющиеся токи короткого замыкания; ВЧ-заземление должно иметь низкий импеданс на сотнях МГц, что зависит от геометрии не меньше, чем от материала. Вот почему заземляющая клипса — это точная штампованная деталь, а не кронштейн: контактное усилие, площадь контакта и покрытие определяют сопротивление, и все три параметра ухудшаются из-за коррозии и механической релаксации.
Типы штампованных заземляющих деталей
Семейство штампованных заземляющих деталей шире, чем предполагает большинство спецификаций.

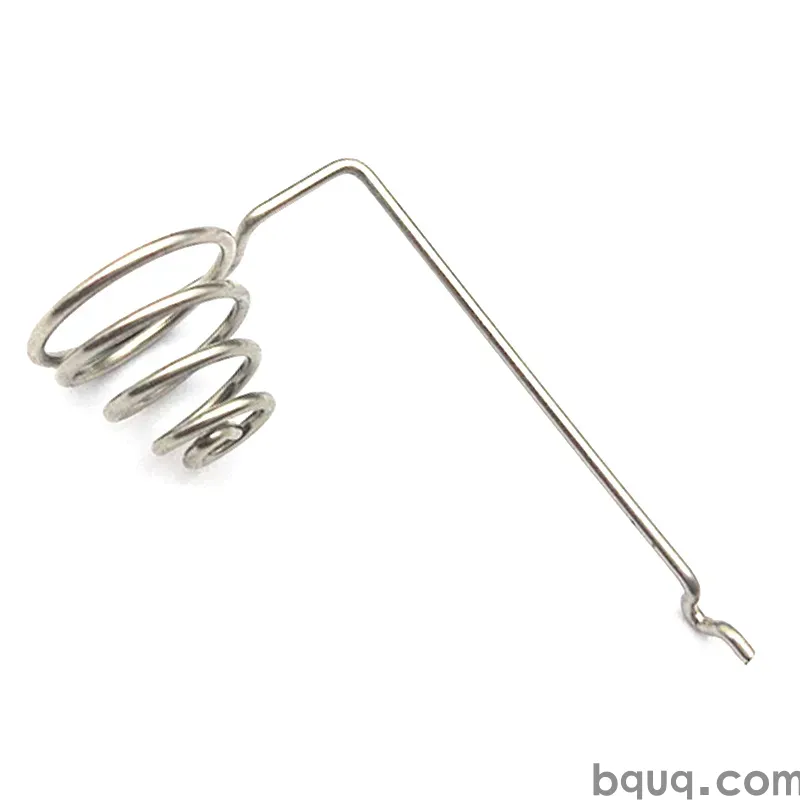

Пружинные контакты — это консольные или U-образные контакты, которые прижимаются к площадке платы или направляющей корпуса, создавая податливое заземление. Одинарные и двойные контакты обеспечивают компромисс между контактным усилием и усилием вставки. Зубчатые шайбы — звёздочные, с внутренними или наружными зубьями — прорезают оксид и краску, чтобы достичь чистого металла под головкой винта. Заземляющие клипсы удерживают экран или металлический корпус, одновременно заземляя его. Винтовые клеммы и заземляющие пластины обеспечивают болтовое соединение для шпильки заземления. ЭМИ-экраны и платы-прокладки образуют непрерывный проводящий периметр вокруг шумного участка. Корпусные стойки с проводящим наконечником одновременно фиксируют и заземляют плату.
Поскольку эти детали часто сосуществуют в одном изделии, обычно выгодно штамповать всё семейство на общей оснастке, поэтому покупатели часто заказывают штампованные клеммы и контакты вместе с деталями экранов и корпусов.
Материалы и покрытия для низкого переходного сопротивления
Основной металл определяет проводимость и пружинные свойства; покрытие определяет, что происходит на границе раздела.
| Покрытие | Типичное переходное сопротивление | Коррозионная стойкость | Паяемость | Типичное применение |
|---|---|---|---|---|
| Матовое олово по никелю | Низкое, стабильное | Средняя | Отличная | Пайка заземления, массовое производство |
| Блестящее олово | Низкое изначально | Ниже; риск усов | Хорошая | Паяные соединения с ориентацией на стоимость |
| Никель (без покрытия) | Низкое или среднее | Хорошая | Плохая без флюса | Износостойкие поверхности, винтовые соединения |
| Никель + золочение | Очень низкое, очень стабильное | Отличная | Хорошая | Слабосигнальное и ВЧ-заземление |
| Серебро | Наименьшее | Плохая без подслоя | Хорошая | Сильноточные контакты, не открытые |
| Цинк / хромат на стали | Среднее | Хорошая | Не паяется | Соединение корпус-корпус |
Для паяного заземления платы по умолчанию используется матовое олово по никелевому барьеру. Для соединения, затягиваемого винтом или многократно сочленяемого, никелевый подслой с тонким золочением поддерживает низкое и стабильное сопротивление и сопротивляется фреттинг-коррозии. Не указывайте золочение на всей шайбе или клипсе — ограничьте его зоной контакта, поскольку стоимость золота определяется площадью. Статья покрытия для штампованных контактов объясняет, как выбирать между оловом, никелем и золотом в зависимости от типа соединения.
Проектирование для переходного сопротивления и удержания
Сопротивление — это не одно число; это совокупность объёмного сопротивления, сопротивления стягивания в точках контакта и плёночного сопротивления на поверхности. Вы управляете последними двумя через усилие прижатия, геометрию контакта и покрытие.
| Параметр конструкции | Типичная цель | Почему это важно |
|---|---|---|
| Усилие прижатия на контакт | 0.5-3 Н | Достаточно, чтобы разрушить плёнки и оставаться в контакте; слишком большое деформирует корпус |
| Переходное сопротивление на соединение | < 10 мОм | Поддерживает низкий импеданс пути тока короткого замыкания и ВЧ-возврата |
| Дистанция протирки при сочленении | 0.3-1.0 мм | Очищает оксид с точки контакта при вставке |
| Циклы сочленения | 10-100 для обслуживаемых деталей | Определяет выбор твёрдости и покрытия |
| Рабочая температура | -40 до +105 °C | Влияет на релаксацию напряжений и выбор покрытия |
Пружинные контакты следует изготавливать из пружинного сплава — фосфористой бронзы или медно-бериллиевого сплава — и формовать так, чтобы контакт работал в диапазоне отклонений, при котором напряжение ниже предела текучести материала. Контакт, который перегружен при сборке, релаксирует и теряет усилие в течение нескольких термических циклов. Обеспечьте определённую протирку сопрягаемой поверхности, чтобы точка контакта самоочищалась, и избегайте конструкций, где контакт касается одной и той же точки каждый цикл без скольжения.
Испытания и контроль качества
Переходное сопротивление измеряется четырёхпроводным (Кельвина) методом для исключения сопротивления выводов, обычно с отчётом в миллиомах при заданном испытательном токе. Испытания усилия сочленения и удержания подтверждают, что контакт обеспечивает расчётное усилие прижатия. Испытания в солевом тумане и смешанном потоке газов проверяют коррозионное поведение покрытия. Вибрационные и термоциклические испытания проверяют, что соединение остаётся низкоомным после механических и температурных нагрузок.
В BQUQ мы по умолчанию поставляем штампованные заземляющие детали с данными размерного контроля и можем добавить проверки переходного сопротивления или толщины покрытия в план качества. Для полной картины того, как проверяются штампованные контакты, руководства по заземляющим клипсам и ЭМИ-экранирующим контактам охватывают геометрию и аспекты испытаний.
Часто задаваемые вопросы
В: Какое переходное сопротивление должно быть у заземляющего соединения?
О: Для большинства электронных заземляющих соединений цель — менее примерно 10 миллиом на границу раздела, измеренных четырёхпроводным методом. ВЧ-заземления часто требуют более низкого и стабильного сопротивления, что обычно означает никелевый подслой с золочением в зоне контакта, а не чистое олово.
В: Какое покрытие лучше для заземляющей клипсы?
О: Это зависит от границы раздела. Для паяного заземления матовое олово по никелю — стандартный и самый дешёвый надёжный вариант. Для винтового или многократно сочленяемого соединения никелевый подслой с тонким золочением поддерживает низкое и стабильное сопротивление и сопротивляется фреттинг-коррозии. Чистый никель — хорошая износостойкая поверхность, но плохо паяется.
В: Почему заземляющая клипса теряет контакт через несколько месяцев?
О: Обычно из-за релаксации напряжений или коррозии. Контакт, перегруженный при сборке, постепенно теряет усилие прижатия, и в точке контакта образуется оксидная или коррозионная плёнка. Исправьте это, проектируя контакт для работы в пределах упругой деформации, добавляя протирку при сочленении и выбирая покрытие, подходящее для окружающей среды.
В: Можно ли изготовить штампованные заземляющие детали с жёстким допуском?
О: Да. Заземляющие клипсы, контакты и шайбы штампуются с допуском ±0.05 мм на критических элементах как стандарт, с более жёстким контролем там, где этого требует конкретная высота контакта или положение контакта. Поскольку эти детали определяют электрические характеристики, мы рассматриваем критически важные для контакта размеры как ключевые характеристики в плане контроля.
В: Каковы сроки изготовления и минимальный заказ для штампованной заземляющей арматуры?
О: Фиксированного минимального заказа нет; практический минимум зависит от оснастки. Мягкая или мостовая оснастка поддерживает мелкосерийное производство, а прогрессивные штампы обслуживают массовое производство. Отправьте чертёж с указанием материала, покрытия и количества на sc@bquq.com, и BQUQ вернёт ориентировочное предложение в течение 12 рабочих часов.
