Штампованные штырьки и клеммы: конструкции под запрессовку и пайку
Краткий ответ: штампованные штырьки и клеммы изготавливаются на прогрессивных штампах из полосы толщиной 0,10–3,0 мм, обычно из латуни, фосфористой бронзы или бериллиевой бронзы. Конструкции под запрессовку удерживаются за счёт зоны натяга примерно 0,05–0,15 мм в металлизированном отверстии и требуют упругого возврата; конструкции под пайку нужны смачиваемая, термостойкая поверхность и податливый вывод. Сначала выберите способ соединения — геометрия, материал и покрытие следуют из него. BQUQ штампует оба типа в Дунгуане и выдерживает ±0,05 мм на элементах полосы.

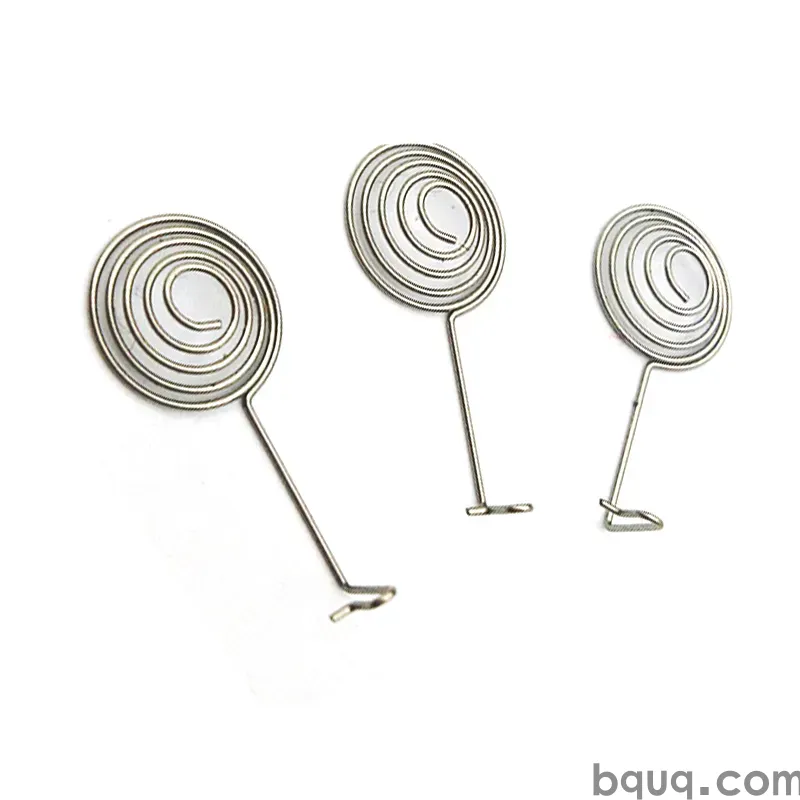

Штампованные штырьки и клеммы — это соединительная ткань электроники. Они передают ток от разъёма к плате, от батареи к контакту, от предохранителя к шине. Их дёшево производить в объёме, и именно поэтому детали конструкции имеют значение: лишний цент или два полосы на деталь, умноженные на два миллиона деталей, — это реальные деньги. Это руководство охватывает два доминирующих способа соединения — запрессовку и пайку — и то, как каждый из них меняет конструкцию, материал и допуск, который следует указывать. Если вам нужна более широкая картина семейства деталей, начните с нашего руководства по штампованным деталям на заказ.
Запрессовка или пайка: выберите соединение до геометрии
Самая большая ошибка покупателей — считать штырьки под запрессовку и под пайку одной и той же деталью с разной отделкой. Это не так. Штырёк под запрессовку — это пружина. Он спроектирован так, что при запрессовке в отверстие, немного меньшее его самой широкой зоны, металл упруго отклоняется и давит обратно на стенку гильзы. Эта нормальная сила удерживает деталь на месте и создаёт электрический интерфейс. Он должен выдерживать запрессовку, не должен получать остаточную деформацию и должен сохранять контактное усилие при термоциклировании.
Клемма под пайку выполняет противоположную задачу. Ей не нужно удерживаться механически — это делает припой. Ей нужно обеспечить поверхность, которую сплав может смачивать, выдерживать температуры оплавления без потери целостности покрытия и иметь податливый вывод или лапку, компенсирующую небольшие несоответствия между клеммой и контактной площадкой. Штырёк, оптимизированный под запрессовку, даёт плохое паяное соединение, а паяльная лапка, запрессованная в отверстие, не будет держаться. Выберите соединение, затем проектируйте.
Полезный ориентир: запрессовка — для плат, которые вы не хотите подвергать оплавлению, для сильноточных цепей и разъёмов с возможностью обслуживания в поле. Пайка — для линий SMT или оплавления выводов, где клемма является одним из многих компонентов на панели. Смешанные популяции существуют, но обычно это два разных артикула.
Материалы и покрытия для штырьков и клемм
| Основной материал | Типичное применение | Проводимость относительно меди | Примечания |
|---|---|---|---|
| Латунь (H65/C2600) | Общие клеммы, недорогие штырьки | ~28% IACS | Легко штампуется и покрывается, умеренная упругость |
| Фосфористая бронза (C51000) | Штырьки под запрессовку, контакты | ~15% IACS | Хорошая упругость, устойчивость к релаксации напряжений |
| Бериллиевая бронза (C17200) | Высокоресурсная запрессовка, реле | ~22% IACS | Лучшая упругость и усталостная долговечность, выше стоимость |
| Медный сплав (C194) | Рамки выводов, сильноточные штырьки | ~60% IACS | Отличная проводимость, умеренная прочность |
| Нержавеющая сталь 301/304 | Экранирование, нетоковедущие зажимы | Низкая | Коррозионная стойкость, плохая проводимость |
Покрытие выбирается по способу соединения и условиям эксплуатации. Олово (1–3 мкм, матовое или блестящее) — рабочая лошадка для паяных клемм, потому что хорошо смачивается и дёшево. Селективное золочение (0,05–0,8 мкм поверх 0,5–1,5 мкм никеля) — стандарт для штырьков под запрессовку и для контактов, которые должны выдерживать много циклов сочленения или передавать низковольтные сигналы, где важны оксидные плёнки. Серебро используется на сильноточных контактах и зажимах предохранителей. Подслой никеля важен: он блокирует диффузию между основным металлом и верхним покрытием и сохраняет поверхность стабильной с течением времени.
| Способ соединения | Обычное покрытие | Ориентир по толщине | Почему |
|---|---|---|---|
| Пайка (SMT/THT) | Матовое олово | 5–10 мкм | Смачиваемость, низкая стоимость |
| Пайка (мелкий шаг) | Олово или Ni/Pd/Au | 1–3 мкм олова | Термостабильность |
| Запрессовка | Золото по никелю | 0,4–0,8 мкм Au | Стабильное переходное сопротивление, износ |
| Запрессовка (удешевление) | Олово по никелю | 2–5 мкм | Приемлемо для нескольких запрессовок |
| Сильноточные | Серебро по никелю | 2–5 мкм | Низкое сопротивление, стойкость к дуге |
Мы честно подходим к выбору покрытия: если число запрессовок меньше пяти, а напряжения обычные, золото часто оказывается выброшенными деньгами. Если штырёк передаёт низкоуровневый аналоговый сигнал или испытывает сотни циклов сочленения, олово вас подведёт. Сообщите нам число циклов и ток, и мы скажем, какая отделка подходит. Подробнее об отделке — в нашем руководстве по отделке штампованных деталей.
Правила геометрии для штырьков под запрессовку
Успех запрессовки определяется тремя числами: зоной натяга, входной фаской и длиной податливости.
| Элемент | Типичный диапазон | Последствия при ошибке |
|---|---|---|
| Диаметр отверстия | 0,6–1,0 мм | Определяет усилие запрессовки |
| Натяг | 0,05–0,15 мм | Слишком мало = люфт; слишком много = повреждение гильзы |
| Входная фаска | 0,2–0,5 мм, 15–30° | Отсутствие = повреждение платы, перекос |
| Длина податливости | 1,5–3,0 мм | Короткая = нет пружины; длинная = продольный изгиб |
| Толщина покрытия | 0,4–0,8 мкм Au | Тонкое = истирание |
Формы «игольное ушко» и разрезной штырёк — две распространённые податливые конструкции. Обе полагаются на способность штырька отклоняться без остаточной деформации. Именно поэтому используется фосфористая или бериллиевая бронза, а не латунь: латунь получает остаточную деформацию после нескольких запрессовок, и контактное усилие падает. Если в вашем чертеже указан латунный штырёк под запрессовку, ожидайте снижения удерживающего усилия после нескольких переделок.
Допуск на ширину зоны — главный фактор стоимости. Зона ±0,05 мм выдерживает большинство конструкций; ужесточение до ±0,02 мм на зоне шириной 2 мм начинает требовать лучшей полосы и более тщательного обслуживания штампа. Мы выдерживаем ±0,05 мм как стандарт на элементах полосы и предупредим, если чертёж требует того, что штамп не может выдержать экономически. Полную разбивку смотрите в нашем руководстве по допускам металлической штамповки.
Контрольный список проектирования паяных клемм
Паяная клемма — это в большей степени задача тепла и смачивания, чем механики. Пункты, которые стоит зафиксировать до выпуска чертежа:
- Геометрия лапки: выводы типа «крыло чайки» и J-образные самоцентрируются при оплавлении; прямой штырь для монтажа в отверстие — нет.
- Паяемая площадь: держите смачиваемую площадку свободной от покрытия поверх формы и от заусенца сдвига на нижней стороне.
- Тепловой путь: тонкие длинные клеммы отводят тепло от соединения и обедняют его; держите вывод коротким, а поперечное сечение достаточным.
- Тепловая развязка: на заземлённой площадке прямое соединение с большой медной зоной отводит тепло и вызывает холодные пайки. Используйте тепловые перемычки.
- Копланарность: для SMT-клемм указывайте копланарность — обычно максимум 0,1 мм для небольшого штырька, жёстче для мелкого шага.
Паяные клеммы часто комбинируются с обжимной гильзой со стороны провода, поэтому многие детали описываются как обжимно-паяные лепестки. Этот гибрид рассмотрен в нашей статье об обжимных и паяных лепестках.
Оснастка, допуски и испытания
Оба семейства штырьков изготавливаются на прогрессивных штампах, что означает, что один штамп производит штырёк, несущую полосу и отрезку за один проход. Элементы менее 0,3 мм требуют инструмента с острой кромкой и тщательного контроля заусенцев, потому что заусенец на зоне запрессовки меняет эффективный натяг. Ожидайте инспекцию первой детали по ширине зоны, углу фаски и толщине покрытия, а также испытание на выдёргивание для запрессовочных деталей на покрытом образце. Для паяных клемм испытание на паяемость (баланс смачивания или погружение с осмотром) входит в пакет PPAP, если этого требует заказчик. Наша статья методы инспекции штамповки описывает калибры и частоты.
Оснастка — это единовременная стоимость. Простой однорядный штамп для штырьков экономичен; многорядный штамп, производящий восемь клемм за ход, распределяет оснастку на большее число деталей и является правильным решением, когда объём это оправдывает. Для прототипных количеств мы также можем поставить детали с мягкого штампа или, для простых форм, лазерно-вырезанный и сформованный образец, чтобы вы могли проверить посадку до перехода на твёрдую оснастку. Выбор материала взаимодействует со всем этим — более жёсткий сплав штампуется с большим пружинением и может потребовать другой формовочной позиции, поэтому мы подтверждаем марку полосы до финализации компоновки штампа. Если вы всё ещё выбираете сплав, наша статья материалы для штампованных клемм сравнивает распространённые марки бок о бок.
Часто задаваемые вопросы
В: В чём разница между штырьком под запрессовку и штырьком под пайку?
О: Штырёк под запрессовку удерживается механически за счёт упругого натяга в металлизированном отверстии и требует хороших пружинных свойств; штырёк под пайку удерживается соединением и требует смачиваемой, термостойкой поверхности и податливого вывода. Эти два типа требуют разных материалов и геометрии и обычно являются отдельными артикулами.
В: Какой материал лучше для штампованных клемм?
О: Латунь для недорогих низкоточных клемм; фосфористая бронза для штырьков под запрессовку и контактов, которые должны сохранять пружинное усилие; бериллиевая бронза для высокоресурсных контактов или контактов реле; медный сплав C194 для сильноточных рамок выводов. Выбор следует за током, циклами запрессовки и целевой стоимостью.
В: Сколько золотого покрытия нужно штырькам под запрессовку?
О: Обычно 0,4–0,8 мкм золота поверх 0,5–1,5 мкм никеля. Этот диапазон выдерживает циклы запрессовки и сохраняет стабильное переходное сопротивление. Более тонкое золото истирается при повторном сочленении; более толстое золото редко окупается вне жёстких условий эксплуатации.
В: Может ли BQUQ штамповать штырьки с селективным покрытием?
О: Да. Мы наносим селективное золочение, олово и серебро на штампованные полосы и можем покрывать только контактную зону, чтобы сэкономить, сохраняя заданную паяемую или запрессовочную область. Пришлите чертёж и требования к покрытию для расчёта.
В: Какой допуск вы можете выдержать на элементах штампованных штырьков?
О: ±0,05 мм на элементах полосы — наш стандарт, с возможностью ±0,02 мм на критических зонах, когда штамп и полоса это позволяют. Мы предупреждаем о любом требовании, которое резко увеличит стоимость, до расчёта, а не указываем его молча.
