ВведениеЭто удлиненная цанга типа 15 с круглым отверстием, изготовленная точно по вашему чертежу. Мы не продаем готовые приближенные аналоги. Каждый размер обрабатывается, измеряется и проверяется пер
Это удлиненная цанга типа 15 с круглым отверстием, изготовленная точно по вашему чертежу. Мы не продаем готовые приближенные аналоги. Каждый размер обрабатывается, измеряется и проверяется перед отгрузкой. Если на чертеже указано ±0,005 мм, мы выдерживаем ±0,005 мм.
Кратко: допуск до ±0,005 мм, срок изготовления 7–12 рабочих дней, без минимального объема заказа, сертификаты на материалы включены.
Мы изготавливаем эти детали на токарных станках с ЧПУ швейцарского типа и многошпиндельных автоматах. Удлиненная носовая часть обеспечивает более глубокий доступ в отверстие заготовки без потери концентричности зажима. Закалка и шлифовка выполняются там, где это указано на чертеже.
| Параметр | Значение |
|---|---|
| Материал | AISI 4140, 8620, 12L14 или по вашему требованию |
| Твердость | 58–62 HRC (цементация) или 40–45 HRC (объемная закалка) |
| Техпроцесс | Токарная обработка с ЧПУ, фрезерование, внутреннее шлифование, электроэрозионная обработка пазов |
| Допуск | ±0,005 мм на внутренний диаметр отверстия, ±0,01 мм на наружный диаметр |
| Чистота поверхности | Ra 0,4 мкм на отверстии, Ra 0,8 мкм на конусе |
| Концентричность | ≤0,005 мм TIR между отверстием и конусом |
| Объем партии | от 1 шт. до 10 000 шт., без минимального объема заказа |
| Срок изготовления | 7 рабочих дней для прототипов, 12 дней для серийного производства |
| Контроль | 100% проверка размеров, отчет CMM на каждую партию |
| Маркировка | Лазерная гравировка номера детали и кода термообработки |
Мы шлифуем конус после термообработки. Это единственный способ обеспечить точность посадочного угла. Мы не пропускаем этот этап даже для прототипов.
1. Прослеживаемое качество по партиям. Каждая партия получает уникальный код термообработки. Мы фиксируем партию материала, оператора станка, данные об износе инструмента и результаты контроля. Если через шесть месяцев возникнет проблема, мы сможем проследить ее до конкретной смены, которая изготовила деталь. Это не формальная бумажная волокита. Это наш способ быстро находить и устранять первопричины.
2. Отчет о контроле на каждую партию. Вы получаете полный отчет по размерам с каждой отгрузкой. Не общий сертификат, а фактические измеренные значения критических характеристик, таких как внутренний диаметр отверстия, угол конуса и концентричность. Мы используем КИМ и пневматические калибры, а не штангенциркули. Если размер выходит за пределы допуска, мы отбраковываем деталь до того, как она попадет к вам.
3. Одно производство для механической обработки с ЧПУ, штамповки, пружин и радиаторов. Ваш цанговый патрон часто является частью более крупного узла. Вам может понадобиться штампованный фиксатор, пружина для выталкивателя или радиатор для двигателя шпинделя. Все это мы изготавливаем в одном здании. Вы отправляете один комплект чертежей, получаете одно коммерческое предложение и одну консолидированную отгрузку. Меньше поставщиков, меньше передач, меньше поводов для оправданий.
Удлиненная цанга типа 15 — это не универсальный инструмент. Она используется там, где стандартные цанги не могут достать или не могут обеспечить зажим без помех.
Если ваша деталь имеет глубокое отверстие, тонкую стенку или жесткие требования к концентричности, эта конструкция цанги, скорее всего, именно то, что вам нужно.

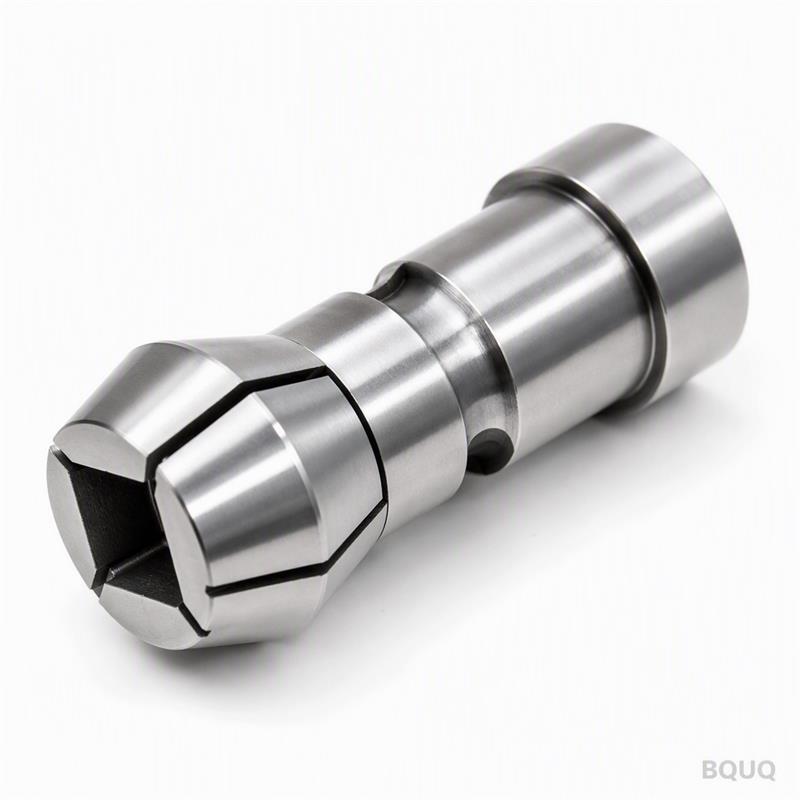

Нужна другая деталь? Мы также изготавливаем Индивидуальная цанга пружинная малого диаметра для токарного автомата типа 46 | BQUQ на том же заводе в Дунгуане.
В: Каков ваш минимальный объем заказа? О: Минимального объема заказа нет. Мы изготавливаем один прототип или миллион деталей. Цена за единицу снижается с объемом, но затраты на наладку одинаковы. Для единичной детали ожидайте более высокую цену за штуку. Для 500 деталей цена за штуку значительно снижается.
В: Как вы гарантируете допуск и концентричность? О: Мы шлифуем конус и отверстие в одной установке после термообработки. Это исключает погрешность от повторного зажима. Затем мы измеряем каждую деталь пневматическим калибром для отверстия и КИМ для конуса. Отчет о контроле показывает фактические значения, а не просто отметку «годен/не годен».
В: Каков срок изготовления индивидуальной цанги? О: 7 рабочих дней для прототипа из стандартного материала. Производственные партии по 1000 деталей занимают 12 рабочих дней. Если вам нужно быстрее, мы можем ускорить заказ за дополнительную плату в 20%, при условии наличия материала.
В: Предоставляете ли вы сертификаты на материалы? О: Да. Мы предоставляем сертификат испытаний металлургического завода от оригинального производителя стали, а также наш собственный отчет о термообработке. Если вам требуется сторонняя лаборатория, мы можем организовать это по себестоимости. Мы не заменяем материал без вашего письменного одобрения.
Отправьте ваш PDF или STEP-файл по электронной почте на sc@bquq.com. Мы ответим с твердым коммерческим предложением в течение 12 часов. Укажите целевой объем и предпочтения по материалу. Если вы не уверены в выборе материала, мы порекомендуем подходящий исходя из вашего применения.
Для срочных запросов: WhatsApp +86 13713157787. Мы находимся в Дунгуане, Китай, и отвечаем в течение часа в рабочее время.
Ваш чертеж — это отправная точка. Все остальное мы берем на себя — прецизионное производство, контроль и отгрузку. Без минимального объема заказа, без сюрпризов. Отправляйте сейчас.
| Параметр | Возможности |
|---|---|
| Материалы | AL6061/7075, SUS303/304/316, сталь 45#, медь T2, латунь H59, POM, PEEK, нейлон |
| Допуски | ±0.005 мм стандарт, ±0.003 мм по запросу |
| Станки | 3/4/5-осевые ЧПУ, токарно-фрезерные, швейцарские токарные |
| Поверхность | Анодирование, никелирование, цинкование, пассивация, пескоструйная обработка, полировка |
| Диапазон размеров | Макс. 400 x 300 x 200 мм |
| Прототип | 72 часа, без минимального заказа на образцы |
| Контроль | Полный отчет по каждой партии, данные КИМ по запросу |
