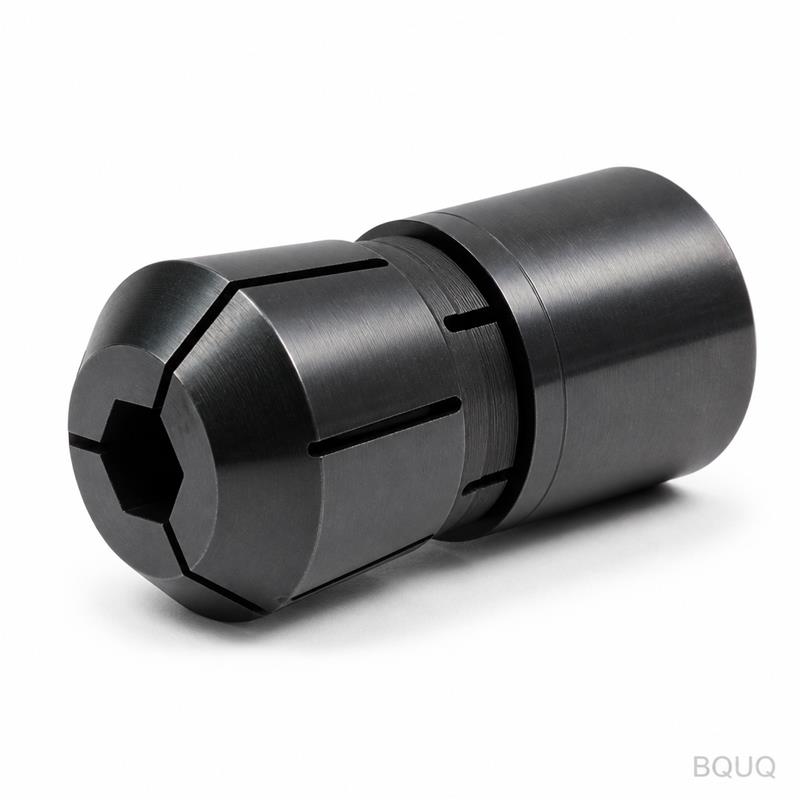

Это цанга 36-го типа с шестигранным отверстием, изготовленная по вашему чертежу, а не стандартное изделие. Мы режем, подвергаем термообработке и шлифуем её на нашем заводе в Дунгуане. Каждое отверстие проверяется калибром «проход/непроход» перед отгрузкой. Вы получаете цангу, которая удерживает шестигранный пруток, не оставляя следов, даже на высоких скоростях шпинделя.
Кратко: Допуск ±0,005 мм на отверстие, концентричность ≤0,01 мм, срок изготовления 7–12 рабочих дней, без минимального заказа. Одна деталь или тысяча — процесс одинаковый.
Технические характеристики
Параметр
Значение
Материал
Сталь 20CrMnTi или 8620, цементированная до 58–62 HRC
Форма отверстия
Шестигранная, 6-гранная, по вашему чертежу (например, 6,35 мм, 8 мм, 10 мм под ключ)
Твёрдость
Закалённая и отпущенная, поверхность 58–62 HRC, сердцевина 35–40 HRC
Допуск
Отверстие ±0,005 мм, наружный диаметр ±0,01 мм, длина ±0,02 мм
Концентричность
≤0,01 мм TIR между отверстием и конусом
Шероховатость поверхности
Ra 0,4 мкм на отверстии, Ra 0,8 мкм на конусе
Оборудование
Токарные станки с ЧПУ швейцарского типа, 5-осевые обрабатывающие центры, круглошлифовальные станки
Термообработка
Вакуумная цементация + газовая закалка, без обезуглероживания
Размер партии
От 1 до 5000 штук, без минимального заказа
Контроль
100% проверка отверстия, 30% проверка конуса, отчёт КИМ по запросу
Срок изготовления
7 дней для прототипов, 12 дней для производственных партий
Мы используем сталь 20CrMnTi за её вязкость после закалки. Шестигранное отверстие протягивается или вырезается проволочной резкой, затем шлифуется алмазным кругом. Конус шлифуется под ваш шпиндель, а не под универсальный угол. Если вам нужно сквозное отверстие или паз для подачи СОЖ, мы добавляем их в той же операции.
Три причины, по которым покупатели присылают нам свои чертежи
1. Прослеживаемое качество по партиям. На каждой цанге выбит номер партии термообработки. Если возникнет проблема в эксплуатации, мы проследим её до цикла печи и оператора шлифовки. Никаких догадок.
2. Отчёт о контроле на каждую партию. Вы получаете размерный отчёт с каждой поставкой. В нём указаны размер отверстия, твёрдость, концентричность и шероховатость поверхности. По запросу мы также включаем микрофотографию глубины цементованного слоя. Это не типовой сертификат; это фактические замеры ваших деталей на нашей КИМ.
3. Один завод для ЧПУ + штамповки + пружин + радиаторов. Вы отправляете нам один пакет чертежей, и мы изготавливаем цанговый патрон, пружину, которая его удерживает, штампованное стопорное кольцо и радиатор, если ваш шпиндель перегревается. Один заказ, одна дата отгрузки, один стандарт качества. Никакой координации трёх поставщиков в трёх часовых поясах.
Где применяются эти детали
Шпиндели токарных станков швейцарского типа для шестигранных латунных или стальных прутков в производстве часов и разъёмов. Закалённое отверстие удерживает шестигранный пруток без проскальзывания на 8000 об/мин.
Автоматические токарные станки, производящие шестигранные гайки, фитинги и сердечники клапанов. Цанга захватывает шестигранный наружный диаметр, пока инструмент нарезает резьбу или снимает фаску.
Гидравлические и пневматические фитинги, где шестигранник является поверхностью под ключ. Цанга не должна деформировать углы шестигранника, поэтому наше отверстие шлифуется с острым внутренним углом, а не с радиусом.
Компоненты медицинских изделий, такие как костные винты и зубные имплантаты, где шестигранный приводной конец требует точного позиционирования. Концентричность ≤0,01 мм обеспечивает соосность реза относительно шестигранника.
Аэрокосмический крепёж из титана или инконеля. Закалённая цанга устойчива к износу от абразивных сплавов, а прослеживаемость партий удовлетворяет требованиям вашего аудита качества.
В: Каков ваш минимальный заказ?
О: Минимального заказа нет. Мы изготавливаем одну деталь для прототипа или 5000 для производства. Цена за штуку снижается при заказе от 100 и 500 штук, но мы не заставляем вас покупать больше, чем нужно.
В: Как вы гарантируете допуск отверстия?
О: Мы шлифуем шестигранное отверстие алмазным кругом на станке с ЧПУ для внутреннего шлифования. Затем каждую деталь проверяем калиброванным шестигранным калибром-пробкой. Отчёт КИМ показывает фактические значения, а не только «годен/не годен». Если отверстие выходит за допуск, мы отбраковываем деталь до линии закалки.
В: Каков срок изготовления индивидуальной цанги?
О: 7 рабочих дней для прототипа после утверждения чертежа. Производственные партии 100–1000 штук занимают 10–12 рабочих дней. Термообработка добавляет 2 дня, поскольку мы выполняем полный вакуумный цикл, а не сокращённую партию.
В: Можете ли вы предоставить сертификаты на материалы?
О: Да. Мы предоставляем сертификат завода-изготовителя на сталь, отчёт о термообработке с указанием твёрдости и глубины слоя, а также отчёт о размерном контроле. Все документы на английском языке и прослеживаются в рамках нашей системы ISO 9001:2015.
Отправьте свой чертёж
Пришлите нам свой 2D- или 3D-чертёж. Мы проверим размер шестигранника, угол конуса и требования по твёрдости. Вы получите точное коммерческое предложение в течение 12 часов со сроком изготовления и ценой за штуку. Без скрытых затрат на оснастку, без неожиданных расходов на наладку.
Эл. почта: sc@bquq.com
WhatsApp: +86 13713157787
Мы — завод точного производства в Дунгуане, Китай, с 20-летним опытом в области обработки на станках с ЧПУ, штамповки, пружин и радиаторов. Ваша индивидуальная цанга CNC изготавливается в Китае, но с уровнем контроля, который вы ожидаете от немецкого или японского поставщика. Пришлите чертёж — и мы это докажем.
