Индивидуальный цанговый патрон для станков с ЧПУ, тип 36, зеркальная полировка, производство Китай
ВступлениеВаш чертеж определяет деталь. Мы ее изготавливаем. Каждый индивидуальный цанговый патрон для ЧПУ обрабатывается точно по вашей геометрии, а затем проверяется на нашей собственной КИМ перед о
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Ваш чертеж определяет деталь. Мы ее изготавливаем. Каждый индивидуальный цанговый патрон для ЧПУ обрабатывается точно по вашей геометрии, а затем проверяется на нашей собственной КИМ перед отгрузкой. Мы не отправляем неизмеренные детали.
Допуск: ±0.005 мм на критических диаметрах
Чистота поверхности: Ra 0.2 мкм, зеркальная полировка
Срок изготовления: 7–12 рабочих дней для прототипов
Без минимального объема заказа – закажите одну штуку или тысячу
Сертификаты на материалы прилагаются к каждой партии

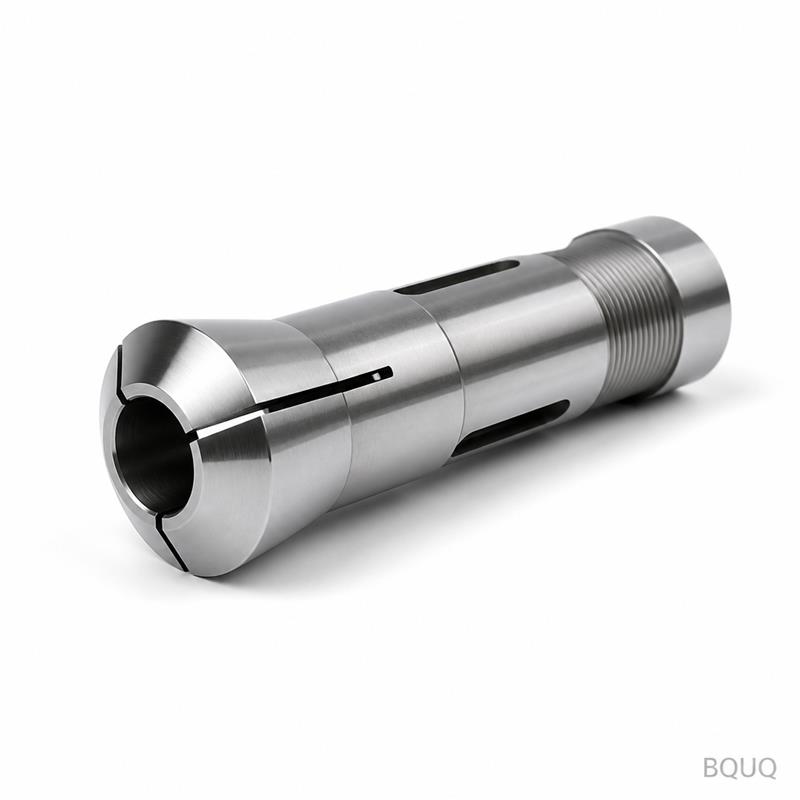

Это цанговый патрон типа 36 для токарных автоматов. Он подходит для стандартных шпиндельных отверстий 36 мм. Мы обрабатываем конус, прорези и резьбу по вашему заданию. Мы полируем зажимную поверхность до зеркального блеска, чтобы ваш прутковый материал не получал следов.
Технические характеристики
Параметр
Значение
Варианты материалов
20CrMnTi, 40Cr, 9Cr18, SUS440C, S136
Твердость
58–62 HRC (цементация) или 48–52 HRC (объемная закалка)
Технологический процесс
Токарная обработка с ЧПУ, фрезерная обработка с ЧПУ, электроэрозионная проволочная резка прорезей
Точность конуса
AT3 или лучше по ISO 1947
Концентричность
≤ 0.005 мм TIR
Чистота поверхности
Ra 0.2 мкм на зажимной поверхности, Ra 0.4 мкм на остальных поверхностях
100% проверка размеров, отчет по КИМ для каждой партии
Объем партии
от 1 до 10 000 штук
Срок изготовления
7 дней для образцов, 15 дней для серийного производства
Для изготовления корпуса мы используем токарные станки с ЧПУ с приводным инструментом. Проволочная электроэрозионная резка выполняет прорези без заусенцев. Затем мы притираем конус и полируем отверстие. Каждый патрон получает серийный номер. Вы можете проследить его до партии термообработки.
Три причины, по которым покупатели отправляют нам свои чертежи
1. Качество с прослеживаемостью партий.
Каждая партия термообработки нумеруется. Каждая партия механической обработки получает собственный протокол контроля. Если в вашем производстве возникает проблема, мы можем извлечь точные данные процесса по этому серийному номеру. Без догадок.
2. Протокол контроля для каждой партии.
Вы получаете отчет по размерам с каждой отгрузкой. В нем перечислены все критические характеристики: угол конуса, концентричность, ширина прорезей, твердость. Наш отдел контроля качества подписывает его. Если вам требуется сторонний контроль, мы организуем его по себестоимости.
3. Один завод для ЧПУ + штамповки + пружин + радиаторов.
Вы отправляете нам один комплект чертежей. Мы изготавливаем цанговый патрон, цангу, штампованную шайбу и радиатор для привода вашего шпинделя. Один заказ на закупку, одна логистическая точка, одна система качества. Это точное производство, реализованное так, как этого хотят инженеры – без посредников.
Где применяются эти детали
Токарные автоматы продольного точения (швейцарского типа) – подача и зажим прутка для деталей малого диаметра
Токарные обрабатывающие центры с ЧПУ – зажим шестигранного, квадратного и круглого пруткового материала
Производство медицинских изделий – там, где важна чистота поверхности и недопустимо загрязнение
Обработка часов и ювелирных изделий – зеркальная полировка предотвращает микроцарапины на драгоценных металлах
Компоненты автомобильных топливных форсунок – высокоцикличный зажим с воспроизводимой концентричностью
Аэрокосмический крепеж – там, где обязательны прослеживаемость и сертификаты на материалы
Если у вас шпиндель типа 36, этот патрон заменит ваш изношенный или неконцентричный узел. Мы можем подобрать существующие размеры или разработать новый профиль на основе вашего чертежа детали.
В: Каков ваш минимальный объем заказа?
Минимального объема нет. Мы изготавливаем одну деталь для проверки образца. Серийное производство начинается от 50 штук. Вы платите одинаковую цену за единицу от 1-й до 10 000-й детали.
В: Как вы гарантируете допуски и качество?
Мы используем калиброванную КИМ для окончательного контроля. Каждый критический размер измеряется и фиксируется. Отчет прилагается к отгрузке. Если какой-либо размер выходит за пределы допуска, мы выполняем переделку или замену бесплатно.
В: Каков ваш срок изготовления?
Стандартный срок – 7 рабочих дней для образцов, 15 рабочих дней для серийного производства. Для срочных заказов мы можем ускорить изготовление образцов до 5 дней с надбавкой 10%.
В: Предоставляете ли вы сертификаты на материалы?
Да. Каждая партия включает сертификат завода-изготовителя на исходный материал. Если вам нужны сертификаты на термообработку, протоколы испытаний на твердость или декларации RoHS/REACH, мы предоставляем их вместе с отгрузкой.
Отправьте ваш чертеж
Отправьте ваш 2D- или 3D-файл по электронной почте на sc@bquq.com. Укажите целевой объем и требуемую твердость. Мы ответим с твердым коммерческим предложением в течение 12 часов. По срочным вопросам свяжитесь с нами в WhatsApp по номеру +86 13713157787.
Мы – завод с 20-летней историей в Дунгуане, Китай. Мы изготавливаем индивидуальные цанговые патроны для ЧПУ, пружины, штампованные детали и радиаторы под одной крышей. Отправьте чертеж. Получите предложение. Получите деталь.
