Вступление Это пружинный цанговый патрон типа 48 с круглым отверстием, изготовленный точно по вашему чертежу. Мы проверяем каждый размер перед отгрузкой. Без догадок. Без сюрпризов.Допуск: ±0,005

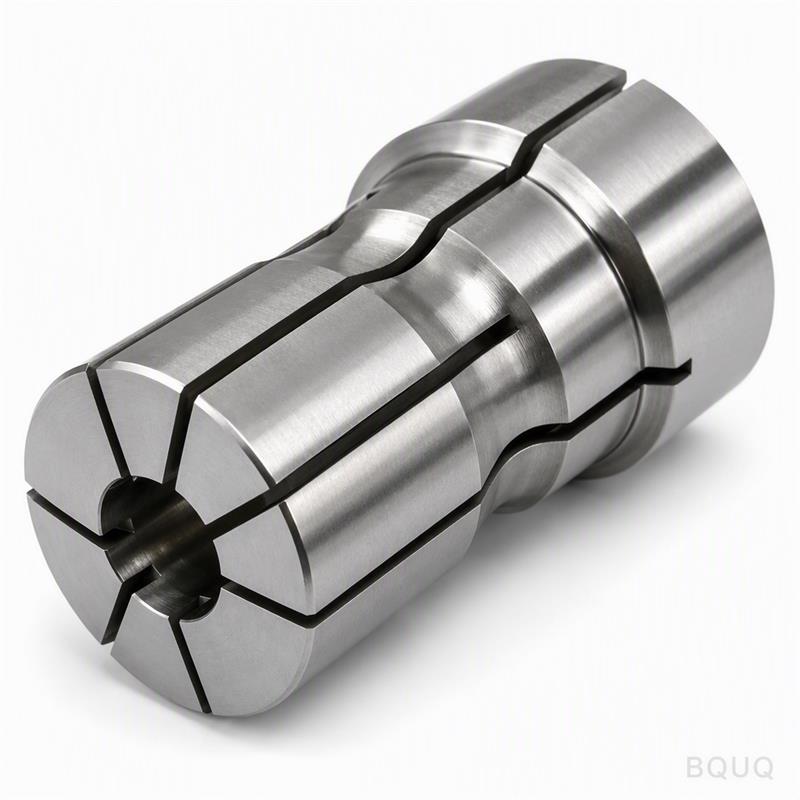

## Вступление Это пружинный цанговый патрон типа 48 с круглым отверстием, изготовленный точно по вашему чертежу. Мы проверяем каждый размер перед отгрузкой. Без догадок. Без сюрпризов.
Вы отправляете чертеж. Мы изготавливаем деталь. Вы получаете цангу, которая подходит к вашему шпинделю и надежно фиксирует заготовку.
## Технические характеристики Мы обрабатываем эти детали на токарных станках с ЧПУ и токарных автоматах продольного точения. Тип 48 относится к диаметру корпуса и геометрии конуса с тянущим механизмом. Круглое отверстие означает, что зажимная поверхность цилиндрическая, а не шестигранная или квадратная.
| Параметр | Значение |
|---|---|
| Диаметр корпуса | 48 мм (стандарт) |
| Диапазон отверстий | 3 мм – 40 мм (индивидуально по чертежу) |
| Угол конуса | 30° или 45° (по вашему ТЗ) |
| Материал | 20CrMnTi, 65Mn, 9SiCr или 4140 |
| Твердость | 58–62 HRC (цементированная) |
| Допуск | ±0,005 мм на отверстие, ±0,01 мм на корпус |
| Чистота поверхности | Ra 0,4 мкм на зажимной поверхности |
| Прорези | 3 или 6 прорезей, электроэрозионная проволочная резка |
| Термообработка | Цементация или индукционная закалка |
| Объем партии | от 1 штуки до 5 000+ штук |
| Контроль | 100% проверка размеров, отчет по каждой партии |
Для прорезей мы используем проволочную электроэрозионную резку. Это обеспечивает чистые кромки без заусенцев и стабильную ширину прорези. Отверстие шлифуется после закалки для соблюдения допуска ±0,005 мм. Каждая цанга проверяется на упругость и концентричность перед упаковкой.
## Три причины, по которым покупатели отправляют нам свои чертежи 1. Прослеживаемое качество по партиям Каждая партия получает уникальный номер. Мы отслеживаем номер плавки материала, оператора станка и результаты контроля. Если возникает проблема, мы прослеживаем ее до конкретного этапа. Без двусмысленностей.
2. Отчет о контроле для каждой партии Вы получаете полный отчет по размерам с каждой поставкой. Диаметр отверстия, угол конуса, твердость, чистота поверхности — все измерено и задокументировано. Мы используем КИМ и оптические компараторы. Отчет подписан руководителем ОТК.
3. Одно предприятие для ЧПУ + штамповки + пружин + радиаторов Ваш цанговый патрон часто является частью более крупной сборки. Мы также выполняем обработку на ЧПУ, штамповку металла, изготовление пружин и радиаторов под одной крышей. Пришлите нам полную спецификацию. Мы координируем все детали: одна дата отгрузки, один счет. Меньше поставщиков — меньше задержек.
## Где применяются эти детали Цанговый патрон типа 48 с круглым отверстием используется в токарных автоматах и винторезных станках. Он фиксирует круглый пруток или предварительно обработанные детали при точении, сверлении и нарезании резьбы.
В каждом случае цанга является изнашиваемой деталью. Она заменяется после определенного количества циклов. Это означает повторные заказы. Покупатели, нашедшие надежного поставщика, остаются с ним.
## Вопросы покупателей перед заказом В: Есть ли у вас минимальный заказ? О: Нет. Мы принимаем одну штуку для проверки прототипа. Для серийного производства мы рекомендуем заказывать кратно 10 для экономии на наладке, но это не обязательно.
В: Какой допуск вы можете выдержать на отверстии? О: ±0,005 мм на отверстие и конус после шлифовки. По ширине прорези мы выдерживаем ±0,02 мм. Если вам нужен более жесткий допуск, мы можем обсудить — но это повлияет на срок и цену.
В: Каков срок изготовления? О: Стандартные материалы (65Mn, 4140) отгружаются за 7–12 дней. Труднодоступные материалы, такие как 9SiCr, или нестандартная термообработка могут занять 15–20 дней. Мы подтверждаем точную дату при расчете стоимости.
В: Можете ли вы предоставить сертификаты на материалы? О: Да. Каждая партия включает сертификат завода-изготовителя на сырье и отчет по термообработке. Мы также предоставляем результаты испытаний на твердость по каждой партии. Укажите, если требуется сторонний контроль.
## Отправьте ваш чертеж Мы даем твердое коммерческое предложение в течение 12 часов. Отправьте ваш PDF или STEP-файл. Мы проверяем размер отверстия, угол конуса и конфигурацию прорезей. Вы получаете цену и срок поставки. Без обязательств.
Email: sc@bquq.com WhatsApp: +86 13713157787
Прецизионное производство, сделано в Китае, без минимального заказа. Ваш индивидуальный цанговый патрон для ЧПУ — в одном чертеже от вас.
Нужна другая деталь? Мы также изготавливаем Индивидуальный цанговый патрон для токарного автомата 46-го типа, крупный план паза конуса на том же заводе в Дунгуане.
| Параметр | Возможности |
|---|---|
| Материалы | AL6061/7075, SUS303/304/316, сталь 45#, медь T2, латунь H59, POM, PEEK, нейлон |
| Допуски | ±0.005 мм стандарт, ±0.003 мм по запросу |
| Станки | 3/4/5-осевые ЧПУ, токарно-фрезерные, швейцарские токарные |
| Поверхность | Анодирование, никелирование, цинкование, пассивация, пескоструйная обработка, полировка |
| Диапазон размеров | Макс. 400 x 300 x 200 мм |
| Прототип | 72 часа, без минимального заказа на образцы |
| Контроль | Полный отчет по каждой партии, данные КИМ по запросу |
