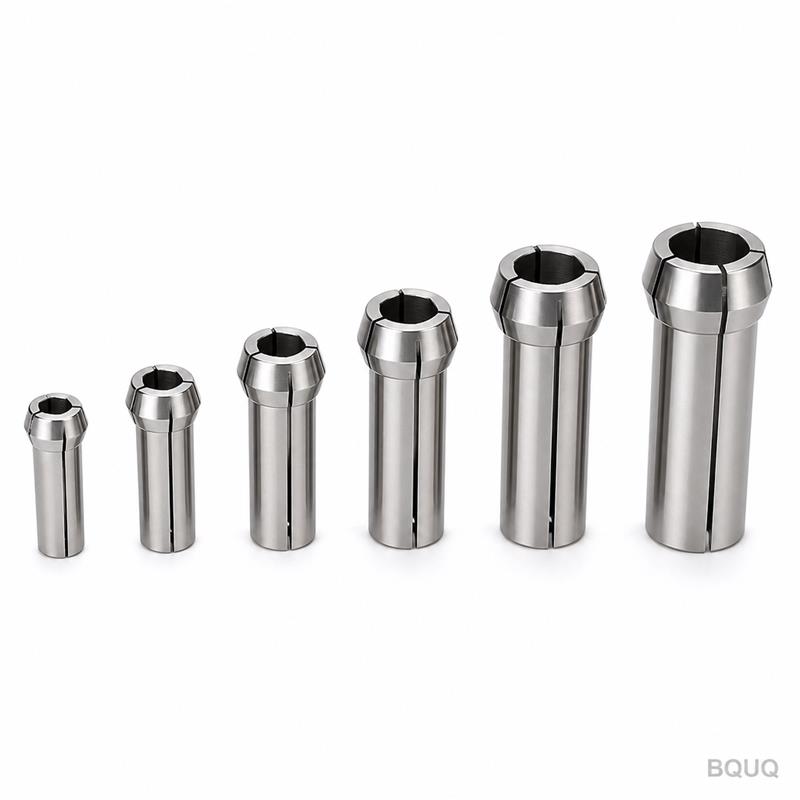

Индивидуальные цанги для токарных автоматов с шестигранным отверстием 15–52 мм | BQUQ
ВведениеВам нужна цанга, которая надежно захватывает шестигранник по всей плоскости, а не только по углам. Мы изготавливаем каждую цангу с шестигранным отверстием точно по вашему чертежу — внутренний
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Вам нужна цанга, которая надежно захватывает шестигранник по всей плоскости, а не только по углам. Мы изготавливаем каждую цангу с шестигранным отверстием точно по вашему чертежу — внутренний профиль, угол затяжки и геометрия пазов. Каждый комплект проверяется на координатно-измерительной машине (КИМ) перед отгрузкой. Никаких догадок и переделок на вашем шпинделе.
Допуск: ±0,005 мм на отверстие и конус
Срок изготовления: 10–15 рабочих дней для стандартных комплектов
Без минимального заказа: заказывайте один комплект или пятьдесят
Материал: 20CrMnTi или 8620, цементированный до 58–62 HRC
Протокол контроля прилагается к каждой партии
Технические характеристики
Параметр
Значение
Диапазон отверстий
от 15 мм до 52 мм (шестигранник под ключ)
Конус цанги
16°, 20° или по спецификации вашего патрона
Материал
20CrMnTi, 8620 или 4140 (по чертежу)
Твердость
58–62 HRC, цементация глубиной 1,0–1,5 мм
Чистота поверхности
Ra 0,4 мкм на конусе, Ra 0,8 мкм на отверстии
Тип пазов
С прорезями, без прорезей или пружинные (по чертежу)
Технология
Токарная обработка с ЧПУ, фрезеровка с ЧПУ, электроэрозионная прорезка
Допуск
±0,005 мм на отверстие и конус, соосность 0,003 мм
Объем партии
от 1 до 500+ штук
Контроль
100% проверка конуса, протокол КИМ на каждую партию
Срок изготовления
10–15 дней стандартно, 7 дней срочно
Маркировка
Лазерная гравировка номера детали и кода партии
Корпус мы обрабатываем на токарных автоматах Citizen и Star швейцарского типа, затем доводим шестигранное отверстие электроэрозионной обработкой. Это обеспечивает чистый внутренний профиль без заусенцев, который надежно удерживает шестигранный пруток, не оставляя следов. Для комплектов мы подбираем каждую цангу к ее втулке и выполняем контрольную посадку на эталонный шестигранный пруток перед упаковкой.
Три причины, почему заказчики присылают нам свои чертежи
1. Прослеживаемое качество по партиям.
Каждая цанга получает уникальный код партии. Мы фиксируем кривые термообработки, количество проходов шлифовки и данные финального контроля за этим кодом. Если проблема возникает на вашей линии, мы отслеживаем ее до конкретной загрузки печи и смены оператора. Вы получаете PDF-протокол с каждой отгрузкой, а не просто коробку деталей.
2. Протокол контроля на каждую партию.
Мы измеряем угол конуса, размер отверстия, соосность и твердость на каждой детали в партии — а не по выборке. В протоколе указаны фактические значения каждой цанги в сравнении с допусками вашего чертежа. Если значение выходит за пределы, цанга бракуется и не отгружается. Вы можете проверить наши данные на собственной КИМ — они совпадут.
3. Один завод для токарной обработки, штамповки, пружин и теплоотводов.
Для вашего цангового патрона могут понадобиться пружинный толкатель, штампованная прижимная пластина или теплоотвод для тяги. Все это мы производим в одном здании. Один заказ, одна система качества, одна дата отгрузки. Никакой координации трех поставщиков в разных часовых поясах. Это прецизионное производство в Китае без привычных сложностей.
Где применяются эти детали
Токарные автоматы швейцарского типа – удержание шестигранного прутка для изготовления деталей на винторезных станках, где круглые цанги позволили бы шестиграннику проворачиваться.
Токарные обрабатывающие центры с цанговыми патронами обратного затяга – для второй операции над шестигранными гайками, фитингами и деталями клапанов.
Гидравлические и пневматические цанговые патроны – где шестигранное отверстие должно совпадать с осью шпинделя в пределах микрон.
Компоненты автомобильных топливных систем – шестигранные корпусные фитинги, которые не должны иметь задиров при обработке.
Производство медицинских изделий – небольшие шестигранные имплантаты и инструменты, где критичны чистота поверхности и повторяемость.
Аэрокосмический крепеж – шестигранные болты и гнезда, требующие надежного захвата без деформации на высоких скоростях шпинделя.
Диапазон 15–52 мм охватывает большинство стандартных шестигранников от M10 до M36. Если нужен размер за пределами диапазона — пришлите чертеж, мы изготовим.
В: Есть ли минимальный объем заказа?
О: Нет. Мы изготавливаем одну цангу или полный комплект. Цена за штуку выше для единичных изделий, но процесс контроля качества идентичен. Многие заказчики заказывают один комплект для испытаний, а затем масштабируют заказ после успешной работы.
В: Какой допуск вы можете выдержать на шестигранном отверстии?
О: ±0,005 мм на размер под ключ, соосность с конусом 0,003 мм. Мы измеряем на КИМ и калиброванным шестигранным эталоном. Если ваш чертеж требует более жесткого допуска, мы предоставим цену — но 0,005 мм это наш стандарт для серийного производства.
В: Каков срок изготовления индивидуального комплекта?
О: 10–15 рабочих дней с момента утверждения чертежа. Это включает закупку материала, термообработку, шлифовку и финальный контроль. Для срочного заказа возможен срок 7 дней с наценкой 15%. Отгрузка DHL или FedEx, до двери.
В: Можете ли вы предоставить сертификаты на материалы?
О: Да. Мы предоставляем сертификаты завода-изготовителя на сырье, протоколы термообработки с кривыми твердости и протокол размерного контроля на каждую партию. Все документы на английском языке и заверены руководителем отдела контроля качества. Если вашему заказчику требуется PPAP уровень 3, мы также можем это обеспечить.
Отправьте ваш чертеж
Отправьте ваш PDF или STEP-файл на sc@bquq.com. Мы ответим с твердым коммерческим предложением в течение 12 часов — цена, срок и анализ допусков. Если нужна быстрая проверка реализуемости, пришлите чертеж, и мы перезвоним вам в тот же день. Напишите нам в WhatsApp на +86 13713157787 для более быстрого ответа в рабочие часы Китая.
Без минимального заказа. Без минимальной суммы заказа. Просто отправьте чертеж и получите прямой ответ.
