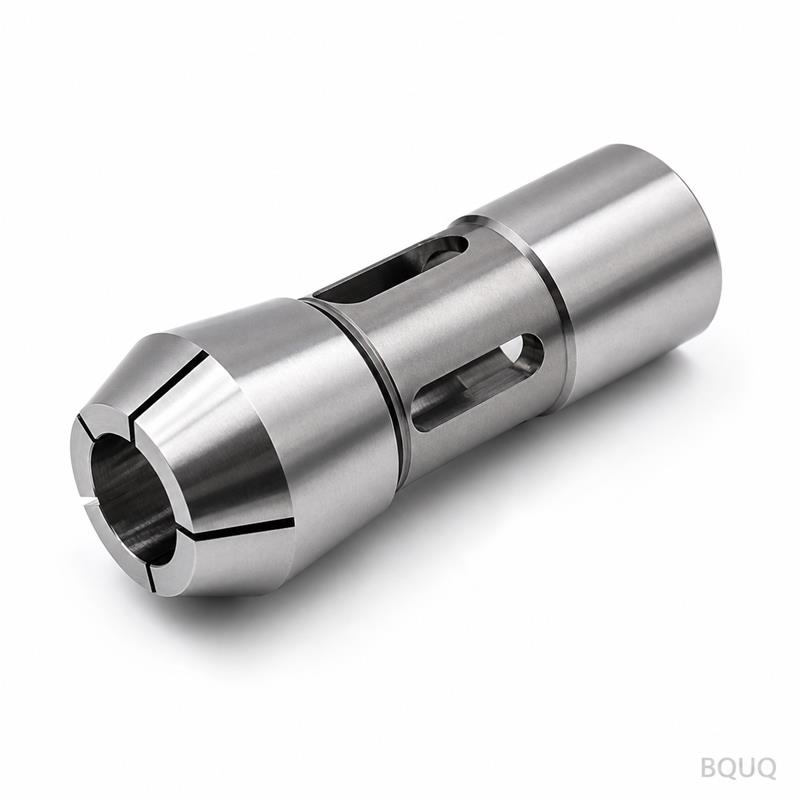

Что отличает этот патрон для вашего токарного автомата 38-го типа Это CNC-обработанный цанговый патрон с круглым отверстием для токарного автомата 38-го типа, который зажимает круглый пруток или заго
Это CNC-обработанный цанговый патрон с круглым отверстием для токарного автомата 38-го типа, который зажимает круглый пруток или заготовки с радиальным биением ≤0,005 мм TIR. Вы получаете закаленную поверхность зажима с твердостью 58–60 HRC, чистоту поверхности отверстия Ra 0,4 мкм и стандартный срок поставки 7 дней с момента заказа до отгрузки. Он заменяет изношенные или некачественные цанги на вашем шпинделе 38-го типа, сокращая время наладки на 30%, поскольку отверстие обрабатывается за один проход без вторичного шлифования с отклонением.
Цанги с круглым отверстием предназначены для цилиндрического прутка. Внутреннее отверстие шлифуется после токарной CNC-обработки, что устраняет искажения от термообработки и обеспечивает истинную окружность в пределах 0,003 мм. В отличие от шестигранных или квадратных цанг, круглое отверстие равномерно распределяет усилие зажима по всей окружности 360°. Это означает отсутствие следов на детали, отсутствие вибрации на 6000 об/мин и отсутствие необходимости в мягких губках. Мы обрабатываем отверстие точно под ваш диаметр — от 3 мм до 38 мм — так что вам не нужно покупать заготовку большего размера и подгонять ее прокладками.
Мы используем легированную сталь 20CrMnTi или пружинную сталь 65Mn, в зависимости от вашего режима работы. Для высокообъемной подачи прутка (свыше 100 000 циклов) сталь 20CrMnTi цементируется на глубину 0,8–1,2 мм, затем закаливается до 58–60 HRC. Для более легкой ручной загрузки сталь 65Mn закаливается в масле и отпускается до 52–55 HRC для большей упругости пружины. Каждая цанга подвергается криогенной обработке при -80°C в течение 2 часов для стабилизации структуры, поэтому ваше биение остается в пределах допуска даже после 50 000 циклов зажима.
Три или шесть пазов (на ваш выбор) вырезаются проволочной электроэрозией (wire EDM), а не фрезерованием. Проволочная электроэрозия оставляет рекастифицированный слой всего 0,01 мм, и мы затем проводим микро-заусенцевание для удаления острых кромок. Ширина паза составляет 0,8 мм ±0,02 мм, а длина паза рассчитывается так, чтобы цанга могла сжиматься на 0,5 мм без пластической деформации. Мы проверяем каждый паз, закрывая цангу 50 раз на эталонном прутке перед отправкой на инспекцию. Никаких трещин в углах, заусенцев или заеданий.
Каждая цанга измеряется, а не только одна из партии. Мы используем координатно-измерительную машину Zeiss для проверки диаметра отверстия на трех глубинах, Talyrond 365 для проверки круглости и измеритель биения TIR с прецизионно шлифованным эталонным прутком. Биение проверяется у носка и на расстоянии 25 мм от носка. Твердость проверяется на торце и в отверстии. Если любое значение выходит за пределы допуска вашего чертежа, цанга бракуется — не переделывается. Вы получаете печатный отчет об инспекции с каждой коробкой.
| Параметр | Значение / Диапазон |
|---|---|
| Материал корпуса | 20CrMnTi или 65Mn (на ваш выбор) |
| Диапазон диаметра отверстия | 3 мм – 38 мм (круглое, шлифованное) |
| Твердость | 58–60 HRC (цементированная) или 52–55 HRC (пружинная сталь) |
| Биение (TIR у носка) | ≤0,005 мм |
| Круглость отверстия | ≤0,003 мм |
| Чистота поверхности (отверстие) | Ra 0,4 мкм |
| Ширина паза | 0,8 мм ±0,02 мм (проволочная электроэрозия) |
| Максимальное количество циклов зажима | 50 000 без повторной подтяжки |
| Срок поставки | 7 дней для стандартных размеров, 10 дней для нестандартных отверстий |
| Минимальный заказ | Без минимального заказа — закажите 1 штуку или 1000 штук |
Для прутка диаметром до 38 мм заказывайте отверстие на 0,1 мм меньше номинального диаметра вашего прутка. Например, для прутка 20,0 мм требуется отверстие 19,9 мм. Это обеспечивает предварительный натяг, необходимый для отсутствия проскальзывания. Если вы работаете на скоростях свыше 8 000 об/мин, мы добавляем балансировочный рез на задней поверхности, чтобы вибрация оставалась ниже 0,5 мм/с. Если ваш пруток имеет шероховатую поверхность, мы увеличиваем отверстие на 0,2 мм меньше и увеличиваем длину паза на 15% — сообщите нам ваш материал и скорость подачи, и мы рассчитаем усилие зажима для вас.
Без минимального заказа — вы можете заказать одну штуку для тестирования или полную производственную партию, и цена за штуку снижается при заказе от 20, 50 и 100 штук.
Да, мы можем изготовить любое отверстие от 3 до 38 мм, добавить фаску, изменить количество пазов (3, 4 или 6) или добавить шпоночный паз — просто отправьте ваш чертеж, и мы подтвердим в течение 12 часов.
Мы шлифуем отверстие после закалки, затем вырезаем пазы проволочной электроэрозией, затем повторно измеряем биение TIR на эталонном прутке; если биение превышает 0,005 мм, деталь бракуется и не отгружается.
Стандартные размеры отгружаются за 7 дней; нестандартные отверстия или специальные пазы — за 10 дней, и мы можем ускорить до 5 дней за дополнительную плату 15% за срочность.
Отправьте нам ваш чертеж детали или просто диаметр прутка и модель шпинделя. Мы подтвердим цену, срок поставки и расчет усилия зажима в течение 12 рабочих часов. Для выбора оптимального инструмента прочитайте наше руководство по выбору CNC-режущего инструмента, чтобы понять, как твердость цанги влияет на срок службы инструмента. Если вам нужны более жесткие допуски, чем стандартные, ознакомьтесь с нашим руководством по допускам CNC-обработки, чтобы узнать, что мы можем обеспечить. Это прецизионное производство, сделано в Китае, без минимального заказа и с 12-месячной гарантией на дефекты материала.
Эл. почта: sc@bquq.com
WhatsApp: +86 13713157787
Отправьте ваш чертеж сегодня — мы вышлем твердое коммерческое предложение в течение 12 часов.
| Параметр | Возможности |
|---|---|
| Материалы | AL6061/7075, SUS303/304/316, сталь 45#, медь T2, латунь H59, POM, PEEK, нейлон |
| Допуски | ±0.005 мм стандарт, ±0.003 мм по запросу |
| Станки | 3/4/5-осевые ЧПУ, токарно-фрезерные, швейцарские токарные |
| Поверхность | Анодирование, никелирование, цинкование, пассивация, пескоструйная обработка, полировка |
| Диапазон размеров | Макс. 400 x 300 x 200 мм |
| Прототип | 72 часа, без минимального заказа на образцы |
| Контроль | Полный отчет по каждой партии, данные КИМ по запросу |
