BQUQ Обработанный на станке с ЧПУ закаленный цанговый патрон типа 46 с квадратным отверстием для токарного автомата

Детали продукта

Что делает эта цанга и почему она снижает процент брака

Это обработанный на станке с ЧПУ закаленный цанговый патрон типа 46 с квадратным отверстием для токарного автомата, предназначенный для высокоскоростных токарных автоматов и станков швейцарского типа, работающих с квадратным или прямоугольным прутком. Конкретное преимущество простое: вы получаете суммарное биение (TIR) 0,003 мм на носике, рабочую твердость 58–60 HRC и чистоту поверхности отверстия Ra 0,4 мкм. Это означает, что ваши детали сходят со станка с постоянной толщиной стенки, меньшим количеством заусенцев и меньшим количеством отходов. Мы отгружаем с нашего завода в Дунгуане стандартные размеры за 7 дней, и мы не устанавливаем минимальный объем заказа — закажите одну штуку для прототипа или 5000 для серийного производства.

Почему геометрия квадратного отверстия превосходит круглые захваты для токарного автомата 46

Станки токарного автомата 46 часто проталкивают квадратный или шестигранный пруток через направляющую втулку. Цанга с круглым отверстием деформирует углы квадратного прутка, вызывая вибрацию и неравномерное усилие зажима. Наше квадратное отверстие протягивается после термической обработки, а не до нее. Эта последовательность важна. Если протягивать до закалки, отверстие деформируется во время закалки. Мы обрабатываем отверстие с припуском 0,005 мм, закаливаем, а затем выполняем финишную протяжку до конечного размера. В результате получается истинное квадратное гнездо с четырьмя плоскими контактными поверхностями, каждая из которых удерживает пруток с равным усилием. Вы получаете биение 0,003 мм на зажимном диаметре, а не только на наружном корпусе. Это разница между цангой, которая удерживает пруток, и той, которая удерживает его прямо.

Материалы и термическая обработка, которые мы используем для закаленного корпуса

Мы используем цементуемую сталь 20CrMnTi, а не обычную углеродистую сталь 45#. Сердцевина остается вязкой при 30–35 HRC, чтобы поглощать удары при прерывистом резании, в то время как поверхностный слой достигает 58–60 HRC после цементации и закалки в масле. Глубина цементованного слоя составляет 0,8–1,2 мм и проверяется микротвердомером Виккерса на каждой партии. Пружинные пазы вырезаются проволочной резкой после закалки, а не фрезеруются до нее. Проволочная резка позволяет избежать концентраторов напряжений и обеспечивает чистоту поверхности стенок паза Ra 0,8 мкм. Само квадратное отверстие шлифуется до допуска H7 для размера прутка. Если вы используете пруток 10 мм, отверстие будет от 10,000 до 10,015 мм. Это реальная посадка, а не номинальный размер на чертеже.

Контроль биения: как мы измеряем и что вы фактически получаете

Мы не заявляем биение на основе одного образца. Каждая цанга устанавливается на прецизионную оправку с биением 0,002 мм, затем мы измеряем биение отверстия индикатором часового типа на трех глубинах: передней, средней и задней. Максимальное показание заносится в протокол контроля. Если оно превышает 0,003 мм, цанга выбраковывается, а не переделывается. Переделка закаленной цанги повторной протяжкой изменяет натяжение пружины и портит захват. Мы также тестируем усилие зажима на гидравлическом протяжном устройстве: при длине зажима 60 мм цанга должна выдерживать осевое усилие 2500 Н до проскальзывания. Этот тест проводится на 10% каждой партии, и мы можем отправить видео по запросу.

Технические характеристики обработанного на станке с ЧПУ закаленного цангового патрона типа 46 с квадратным отверстием для токарного автомата

Контроль перед каждой отгрузкой: не просто штамп на бумаге

Каждая цанга получает серийный номер, нанесенный лазерной гравировкой на фланец. Протокол контроля ссылается на этот номер. Мы измеряем размер отверстия трехконтактным нутромером (разрешение 0,001 мм), биение — индикатором часового типа на шлифованной оправке, а твердость — портативным твердомером Роквелла. Протокол включает фактические измеренные значения, а не просто «ГОДЕН» или «БРАК». Вы увидите такие цифры, как «10,008 мм» и «0,002 мм TIR». Если вам нужен полный отчет КИМ по критическим размерам, мы можем сделать это по запросу за дополнительные 24 часа. Но для стандартных заказов ручной протокол включен бесплатно. Мы делаем это, потому что знаем, что вы устанавливаете эту цангу в станок, который работает 20 часов в сутки, и ошибка в 0,01 мм означает тысячи бракованных деталей.

Как заказать нестандартные размеры без штрафа за минимальный объем

Мы принимаем заказы на нестандартные размеры квадратного отверстия от 4 мм до 20 мм. Наружный корпус имеет стандартный конус токарного автомата 46 (1:10), поэтому он подходит к вашему существующему шпинделю. Вам нужно только указать размер прутка и длину зажима. Если у вас есть чертеж, отправьте его. Если нет, сообщите нам размер прутка, и мы предложим допуск отверстия. Нестандартные размеры занимают 10 дней, поскольку нам нужно заказать протяжной инструмент специально под ваш размер. Но инструмент — это разовая стоимость; мы не включаем его амортизацию в ваш первый заказ. Вы платите за цангу, а не за инструмент. Именно так мы сохраняем нулевой минимальный объем заказа. Для необычных форм, таких как шестигранный пруток или пруток со шпоночным пазом, мы также можем вырезать отверстие под форму, но ожидайте более длительного срока поставки — 14 дней.

У вас действительно нет минимального объема заказа для этой цанги?

Да, нулевой минимальный объем. Вы можете заказать одну штуку для пробного запуска или замены, и цена за единицу останется такой же, как при заказе 10 штук. Мы делаем это, потому что мы — завод точного производства в Китае, а не торговая компания, и мы хотим, чтобы инженеры протестировали наше качество без обязательств по крупной партии.

Можете ли вы точно соответствовать размерам моей существующей цанги токарного автомата 46?

Да, отправьте нам чертеж или образец, и мы воспроизведем наружный конус, толщину фланца и рисунок пазов. Мы также предлагаем услугу обратного проектирования — мы измеряем вашу изношенную цангу и изготавливаем замену в течение 10 дней.

Каков ваш процесс контроля качества для партии из 100 и более штук?

Мы проверяем 100% цанг на размер отверстия и биение, а также проводим разрушающие испытания усилия зажима на 2 изделиях из каждой партии. Если какое-либо изделие не проходит, вся партия помещается на карантин и проходит повторную проверку. Вы получаете полный протокол контроля с каждой отгрузкой.

Что если мне срочно нужно 50 штук для перезапуска производственной линии?

Мы храним заготовки из сырья для типа 46 на складе, поэтому можем поставить 50 штук за 5 дней. Для заказов более 200 штук нам нужно 10 дней. Доступна доставка на следующий день из Дунгуаня в большинство азиатских хабов, а для глобальной доставки мы используем DHL или FedEx.

Получите твердое коммерческое предложение в течение 12 часов — отправьте свой чертеж

Отправьте нам свой чертеж или просто размер прутка и длину зажима. Мы ответим в течение 12 часов с твердой ценой за единицу, подтвержденным сроком поставки и рекомендованным допуском отверстия. Никаких расплывчатых оценок, никаких скрытых затрат на инструмент. Эл. почта sc@bquq.com или WhatsApp +86 13713157787. Если вы все еще выбираете между материалами инструмента или классами допусков, прочитайте наше руководство по выбору режущего инструмента для ЧПУ и наше руководство по допускам при обработке на ЧПУ — оба написаны для инженеров, которым нужны реальные цифры, а не пустые обещания. BQUQ — это завод с 20-летней историей в Дунгуане, и мы отгрузили более 2 миллионов цанг в 40 стран. Ваша следующая может оказаться на нашем стенде уже завтра.

Похожие товары

Набор цанг для автоматического токарного станка с ЧПУ 630-700 Jumbo | BQUQ Precision

Смотреть товар

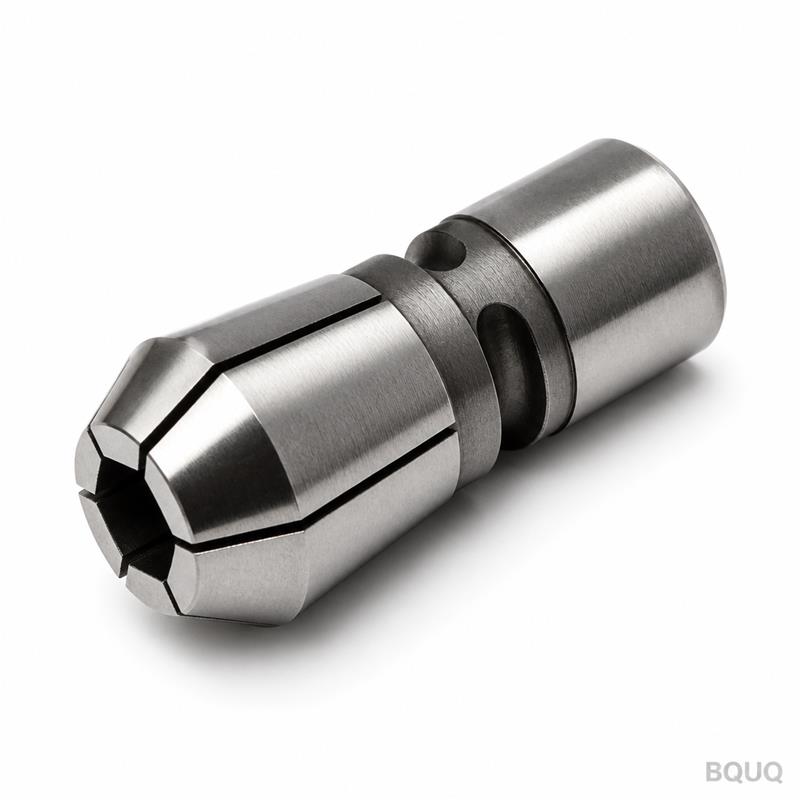

BQUQ Цанговая пружинная цанга с шестигранным отверстием типа 42 для токарных автоматов с ЧПУ
