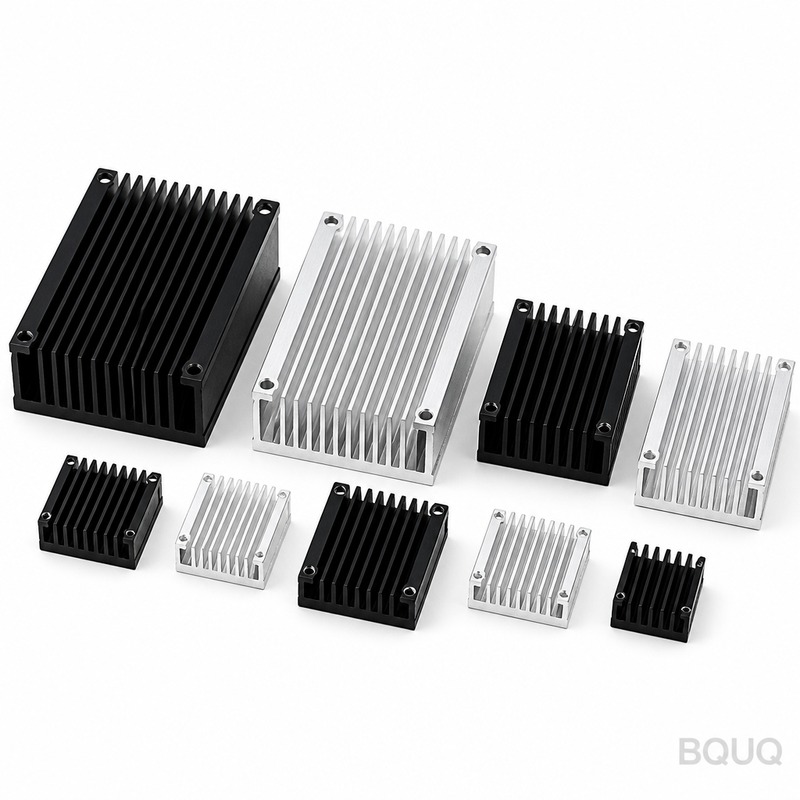

Алюминиевый или медный радиатор: что выбрать?

Для большинства коммерческих и потребительских электронных применений алюминий является оптимальным выбором для радиаторов благодаря более низкой стоимости, меньшему весу и достаточной теплопроводности. Однако медь становится обязательным выбором, когда пространство критически ограничено, а требования к рассеиванию тепла превышают физические пределы алюминия. В этой статье представлено количественное сравнение тепловых характеристик, технологичности, стоимости и веса, чтобы помочь вам в принятии инженерного решения.

Теплопроводность и пределы производительности

Фундаментальное различие заключается в свойствах материалов. Чистая медь имеет теплопроводность приблизительно 401 Вт/м·К, в то время как алюминиевые сплавы (обычно 6063-T5 или 6061-T6) находятся в диапазоне от 167 до 201 Вт/м·К. Это означает, что медь проводит тепло примерно в 2–2,4 раза эффективнее, чем алюминий.

На практике медный радиатор может достичь того же теплового сопротивления, что и алюминиевый, при объеме, меньшем примерно на 40–50%. Например, алюминиевый радиатор размером 100 мм x 100 мм x 40 мм с тепловым сопротивлением 0,35 °C/Вт может быть заменен медным радиатором размером 100 мм x 100 мм x 20 мм с аналогичным сопротивлением 0,30 °C/Вт. Однако медный блок будет весить приблизительно 1,8 кг по сравнению с 1,1 кг у алюминиевого, что представляет собой увеличение веса на 64%.

Точка пересечения характеристик наступает, когда требование к тепловому сопротивлению падает ниже 0,20 °C/Вт для данной площади основания. На этом уровне алюминий требует либо активного охлаждения (вентиляторов), либо значительно увеличенной площади поверхности, которая может не поместиться в корпусе. Медь позволяет создать компактное пассивное решение там, где алюминий не может.

Вес и конструкционные соображения

Алюминий имеет плотность приблизительно 2,70 г/см³, в то время как плотность меди составляет 8,96 г/см³. Эта разница в 3,3 раза напрямую влияет как на вес конечного продукта, так и на требования к механическому креплению.

Для типичного радиатора с толщиной основания 8 мм и 25 ребрами толщиной 1,5 мм и высотой 15 мм разница в весе значительна. Алюминиевая версия такой геометрии (120 мм x 90 мм x 25 мм) весит приблизительно 320 граммов. Идентичная медная геометрия весит приблизительно 1060 граммов. Эта разница в весе влияет на: - Надежность паяных соединений на печатной плате при вибрации (медь требует дополнительных механических креплений) - Напряжение при термоциклировании в точках крепления - Стоимость доставки и логистику - Безопасность обращения в производстве (эргономические соображения)

Для применений, где вес радиатора превышает 200 граммов, рекомендуется использовать алюминий, если только тепловые требования не диктуют иное, поскольку масса меди может вызвать механическое разрушение при вертикальной ориентации монтажа.

Разбивка затрат: материал и изготовление

Стоимость материала является доминирующим фактором. По ценам 2025 года, алюминиевая заготовка для экструзии 6063-T5 стоит приблизительно 2,80–3,50 доллара США за килограмм, в то время как медь C11000 (электролитическая tough pitch) стоит 9,50–12,00 долларов США за килограмм. Это представляет собой разницу в стоимости материала в 3,4–3,7 раза.

Технологические процессы также существенно различаются. Алюминиевые радиаторы в основном производятся методом экструзии, который обеспечивает высокую производительность и низкую стоимость оснастки. Стандартная матрица для алюминиевой экструзии стоит 800–1500 долларов США, а процесс экструзии может производить профили со скоростью 20–40 метров в час. Механическая обработка алюминия на станках с ЧПУ выполняется быстро, с типичными скоростями шпинделя 12 000–18 000 об/мин и скоростями подачи 3000–5000 мм/мин.

Медные радиаторы требуют других производственных подходов. Медь не так легко экструдировать из-за более высокой температуры плавления (1084 °C против 660 °C у алюминия) и характеристик деформационного упрочнения. Распространенные методы включают: - Механическую обработку на станках с ЧПУ из цельной медной заготовки (потери материала 60–70%) - Строгание (skiving) для оребренных профилей с более низкими скоростями подачи - Литье под давлением (ограничено простыми геометриями из-за проблем с пористостью) - Ковку (высокая стоимость оснастки, 5000–15 000 долларов США за штампы)

Механическая обработка меди на станках с ЧПУ требует сниженных скоростей (6000–9000 об/мин) и специализированного инструмента с алмазоподобными покрытиями. Время обработки увеличивается на 40–60% по сравнению с алюминием для идентичных геометрий.

Коррозия и эксплуатационные характеристики в окружающей среде

Алюминий естественным образом образует защитный оксидный слой (Al₂O₃) при контакте с воздухом, обеспечивая превосходную коррозионную стойкость. Этот оксидный слой является изолирующим, но не значительно ухудшает тепловые характеристики при правильном монтаже радиатора с использованием термоинтерфейсного материала.

Медь, однако, легко окисляется с образованием закиси меди (Cu₂O), которая является плохим проводником тепла. Без поверхностной обработки медный радиатор будет терять 5–15% тепловых характеристик в течение 6–12 месяцев во влажной среде. Стандартные меры защиты включают: - Никелирование (химическое или гальваническое, толщина 5–10 мкм) - Лужение (для применений с пайкой) - Прозрачное органическое покрытие (хроматное конверсионное покрытие или OSP)

Эти покрытия добавляют 0,50–1,20 доллара США к стоимости каждого радиатора и обычно увеличивают тепловое сопротивление на 1–3% из-за дополнительного интерфейсного слоя. Алюминиевые радиаторы могут использоваться без покрытия или с анодированием (стоимость 0,10–0,30 доллара США за единицу), которое улучшает как коррозионную стойкость, так и излучательную способность поверхности.

Для наружного применения или сред с высокой влажностью или содержанием соли рекомендуется алюминий с твердым анодированием (25–50 мкм). Медь требует минимум 8 мкм никелевого покрытия в тех же условиях, что добавляет значительные затраты и увеличивает срок поставки.

Рекомендации для конкретных применений

Для светодиодных модулей освещения с температурой перехода 70–90 °C стандартными являются алюминиевые радиаторы. Тепловой бюджет обычно составляет 0,5–0,8 °C/Вт, чего алюминий может достичь при высоте ребер 25–40 мм и естественной конвекции. Медь не дает преимуществ в этом диапазоне.

Для мощных IGBT-модулей в инверторах с плотностью теплового потока, превышающей 50 Вт/см², требуется медь. При таком тепловом потоке доминирующим становится сопротивление растекания тепла в основании радиатора. Медное основание толщиной 5 мм имеет сопротивление растекания 0,12 °C/Вт, в то время как алюминиевое основание толщиной 5 мм — 0,28 °C/Вт. Эта разница в 0,16 °C/Вт может означать разницу между температурой перехода 125 °C (допустимо) и 145 °C (порог отказа).

Для автомобильных применений вес имеет решающее значение. Медный радиатор для контроллера двигателя мощностью 5 кВт весит 2,4 кг, в то время как алюминиевый эквивалент весит 0,9 кг. Алюминиевое решение с вентилятором на 12 В может достичь той же тепловой производительности с дополнительным весом вентилятора 0,3 кг, что дает экономию веса системы в 1,2 кг.

Производственные допуски и контроль качества

Требования к точности различаются в зависимости от материала. Алюминиевая экструзия может выдерживать допуски ±0,1 мм по толщине основания и ±0,05 мм по шагу ребер для профилей шириной до 200 мм. Механическая обработка алюминия на станках с ЧПУ может достигать допусков ±0,02 мм. Обработка меди обеспечивает аналогичные допуски, но с более высоким риском образования заусенцев из-за ее пластичности. Требования к удалению заусенцев для меди добавляют 5–10 минут на деталь при выполнении вторичных операций.

Плоскостность монтажной поверхности имеет решающее значение для характеристик термоинтерфейсного материала. Для алюминия притирка или торцевое фрезерование могут обеспечить плоскостность 0,02 мм на площади 100 мм². Медь достигает 0,015 мм при тех же процессах благодаря своей более высокой жесткости. Однако более высокий коэффициент теплового расширения меди (17 ppm/°C против 23 ppm/°C у алюминия) необходимо учитывать при монтаже на керамические подложки или материалы с другим КТР.

Для серийного производства свыше 1000 единиц наиболее экономически эффективным процессом является алюминиевая экструзия с финишной обработкой на станках с ЧПУ. Для меди при объемах производства свыше 500 единиц требуется тщательное планирование процесса для управления временем циклов обработки. Типичный алюминиевый радиатор для применения мощностью 100 Вт требует 8–12 минут времени обработки на станке с ЧПУ; медь требует 14–18 минут.

Инженерные советы в формате FAQ

Какого максимального теплового сопротивления можно достичь с алюминием? При оптимальной геометрии ребер (толщина ребра 1,2 мм, расстояние между ребрами 6 мм, высота ребра 40 мм) и принудительном воздушном потоке 3 м/с алюминий может достичь 0,15 °C/Вт. Ниже этого значения необходима медь.

Могу ли я заменить алюминиевый радиатор на медный? Да, но вы должны увеличить площадь поверхности на 50–60% или увеличить воздушный поток на 30–40%. Схема расположения монтажных отверстий и требования к плоскостности основания остаются идентичными.

Как мне принять решение для прототипа? Начните с алюминия для функционального тестирования. Если температура перехода превышает спецификации более чем на 10 °C, переходите на медь. Такой подход экономит затраты на прототипирование, одновременно проверяя тепловую конструкцию.

Стоит ли медь своих денег для потребительской электроники? Только если продукт требует бесвентиляторной конструкции с рассеиваемой мощностью выше 25 Вт в объеме менее 50 см³. В противном случае алюминий с небольшим вентилятором более рентабелен.

А как насчет гибридных медно-алюминиевых радиаторов? Медное основание с алюминиевыми ребрами может обеспечить улучшение производительности на 20–30% по сравнению с чистым алюминием при увеличении стоимости всего на 15–20%. Однако биметаллический интерфейс требует тщательной пайки или применения теплопроводящего эпоксидного клея для избежания дополнительного теплового сопротивления.

Заключение и рекомендации по производству

Выбирайте алюминий, когда ваша цель по тепловому сопротивлению выше 0,20 °C/Вт, вес является проблемой или бюджет ограничен. Выбирайте медь, когда площадь основания ограничена, плотность теплового потока превышает 30 Вт/см² или требуется пассивное охлаждение в компактном корпусе. Для большинства промышленных, телекоммуникационных и потребительских применений алюминий обеспечивает наилучшее соотношение цены и производительности. Медь следует применять для высокопроизводительной силовой электроники, лазерных диодов и военных/аэрокосмических применений, где тепловая плотность является основным конструктивным ограничением.
