Глубокая вытяжка против мелкой вытяжки: когда использовать каждый метод

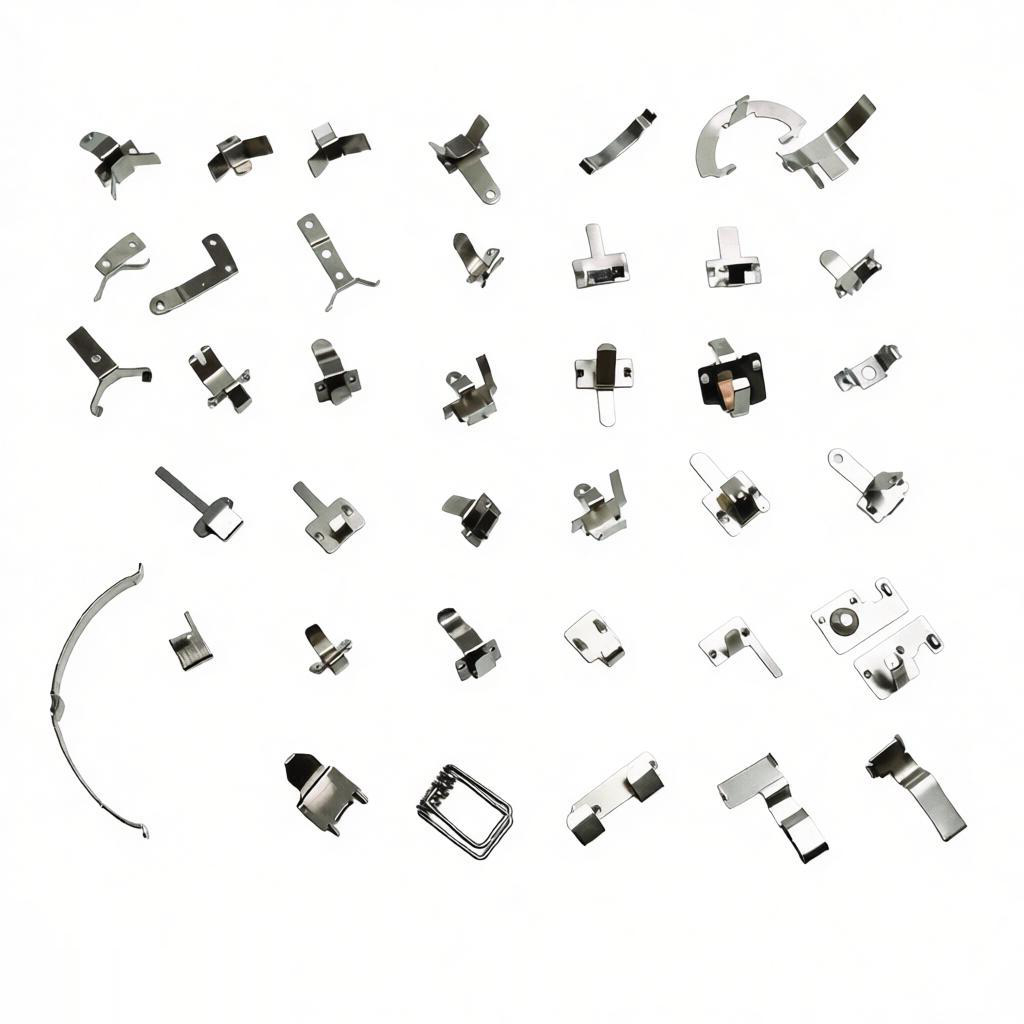

Введение в глубокую и мелкую вытяжку
В мире штамповки металла понимание разницы между процессами глубокой и мелкой вытяжки имеет решающее значение для выбора правильного метода производства. Обе техники включают формовку листового металла в нужные формы с помощью пуансона и матрицы, но они существенно различаются по глубине, сложности и применению. Эта статья предоставляет всестороннее сравнение, чтобы помочь вам решить, когда использовать каждый метод.
Сравнительная таблица: Глубокая вытяжка против мелкой вытяжки
| Характеристика | Глубокая вытяжка | Мелкая вытяжка |
|---|---|---|
| Соотношение глубины к диаметру | Более 1:1 (обычно 2:1 и более) | Менее 1:1 (обычно 0,5:1 и менее) |
| Количество требуемых вытяжек | Многократная вытяжка с отжигом | Одно- или малошаговая вытяжка |
| Сложность оснастки | Высокая – требуются прогрессивные штампы и прижимы | От низкой до умеренной – простые штампы |
| Утонение материала | Значительное – требует тщательного контроля | Минимальное |
| Скорость производства | Медленнее из-за нескольких этапов | Быстрее, выше пропускная способность |
| Типичные применения | Автомобильные компоненты, раковины, банки, сосуды под давлением | Панели, кронштейны, крышки, корпуса |
| Стоимость за деталь | Выше для малых объемов, экономично для больших объемов | В целом ниже, особенно для простых деталей |
| Использование материала | Ниже из-за отходов и обрезки | Выше, меньше отходов |
Когда использовать глубокую вытяжку
Высокие требования к глубине
Глубокая вытяжка идеальна, когда глубина готовой детали превышает её диаметр, например, для цилиндрических контейнеров, автомобильных топливных баков или корпусов теплообменников. Процесс включает несколько последовательных вытяжек для постепенного формирования металла без разрывов.
Сложные формы и особенности
Детали, требующие сложной геометрии, острых углов или рельефных элементов, часто выигрывают от глубокой вытяжки. Контролируемый поток материала позволяет точно формировать сложные профили.
Высокообъемное производство
После настройки оснастки глубокая вытяжка высокоэффективна для массового производства. Такие отрасли, как автомобилестроение и производство бытовой техники, полагаются на неё для экономичного крупносерийного выпуска.
Особенности материалов
Глубокая вытяжка лучше всего работает с пластичными материалами, такими как низкоуглеродистая сталь, алюминий или нержавеющая сталь. Материалы должны выдерживать значительное удлинение без растрескивания.
Когда использовать мелкую вытяжку
Мелкие детали
Для деталей с глубиной менее половины диаметра мелкая вытяжка является предпочтительным методом. Примеры включают плоские панели, кронштейны и простые крышки. Процесс прост и требует меньшего количества оснастки.
От малых до средних объемов
Мелкая вытяжка экономична для небольших производственных партий, так как стоимость оснастки ниже, а настройка быстрее. Это делает ее подходящей для прототипирования или индивидуального изготовления.
Скорость и эффективность
Благодаря меньшему количеству операций вытяжки, штамповка с мелкой вытяжкой выполняется быстрее, сокращая время цикла. Она идеальна, когда сроки сжаты.
Бюджетные ограничения
Если ваш проект имеет ограниченный бюджет, мелкая вытяжка минимизирует первоначальные вложения в штампы и прессы. Она также снижает процент брака, улучшая использование материала.
Преимущества и недостатки
Глубокая вытяжка
Преимущества:
Возможность создания глубоких, бесшовных деталей; высокое соотношение прочности к весу; отличное качество поверхности; стабильное качество при больших объемах.Недостатки:
Высокая стоимость оснастки; более медленное производство; риск образования складок или разрывов; требует опытной настройки.
Мелкая вытяжка
Преимущества:
Более низкая стоимость; более быстрое время цикла; более простая оснастка; меньше отходов материала; легкость изменения конструкций.Недостатки:
Ограниченная глубина; не подходит для сложных внутренних элементов; может потребовать дополнительных операций, таких как гибка.
Ключевые факторы, влияющие на выбор
При выборе между глубокой и мелкой вытяжкой учитывайте следующие факторы:
Геометрия детали:
Глубина, диаметр, толщина стенки и сложность формы.Тип материала:
Пластичность, толщина и пределы формовки.Объем производства:
Большие объемы оправдывают инвестиции в оснастку для глубокой вытяжки.Требования к допускам:
Глубокая вытяжка позволяет достичь более жестких допусков при правильной конструкции штампа.Ограничения по стоимости:
Мелкая вытяжка часто выигрывает для бюджетных проектов.
Матрица рекомендаций
| Сценарий | Рекомендуемый процесс |
|---|---|
| Глубина > Диаметр | Глубокая вытяжка |
| Глубина < Половина диаметра | Мелкая вытяжка |
| Высокий объем (100 000+ деталей) | Глубокая вытяжка после первоначальных вложений |
| Малый объем (1 000–10 000 деталей) | Мелкая вытяжка |
| Сложная форма с ребрами жесткости | Глубокая вытяжка |
| Простая плоская геометрия | Мелкая вытяжка |
| Ограниченный бюджет | Мелкая вытяжка |
Заключение
Выбор между глубокой и неглубокой вытяжкой зависит от конструкции детали, производственных потребностей и бюджета. Глубокая вытяжка отлично подходит для создания глубоких, прочных компонентов в масштабе, в то время как неглубокая вытяжка обеспечивает гибкость и экономию средств для более простых деталей. Оценивая глубину, объем и материал, вы можете оптимизировать свой проект штамповки металла. Для получения профессиональной консультации свяжитесь с нашей командой, чтобы обсудить ваши конкретные требования.
