Штамповка металла DFM: 7 правил экономичного проектирования
Проектирование с учетом технологичности (DFM) критически важно в штамповке металла для снижения затрат, повышения качества и ускорения производства. Следуя этим 7 правилам, вы сможете оптимизировать свои проекты штамповки для экономичного производства.

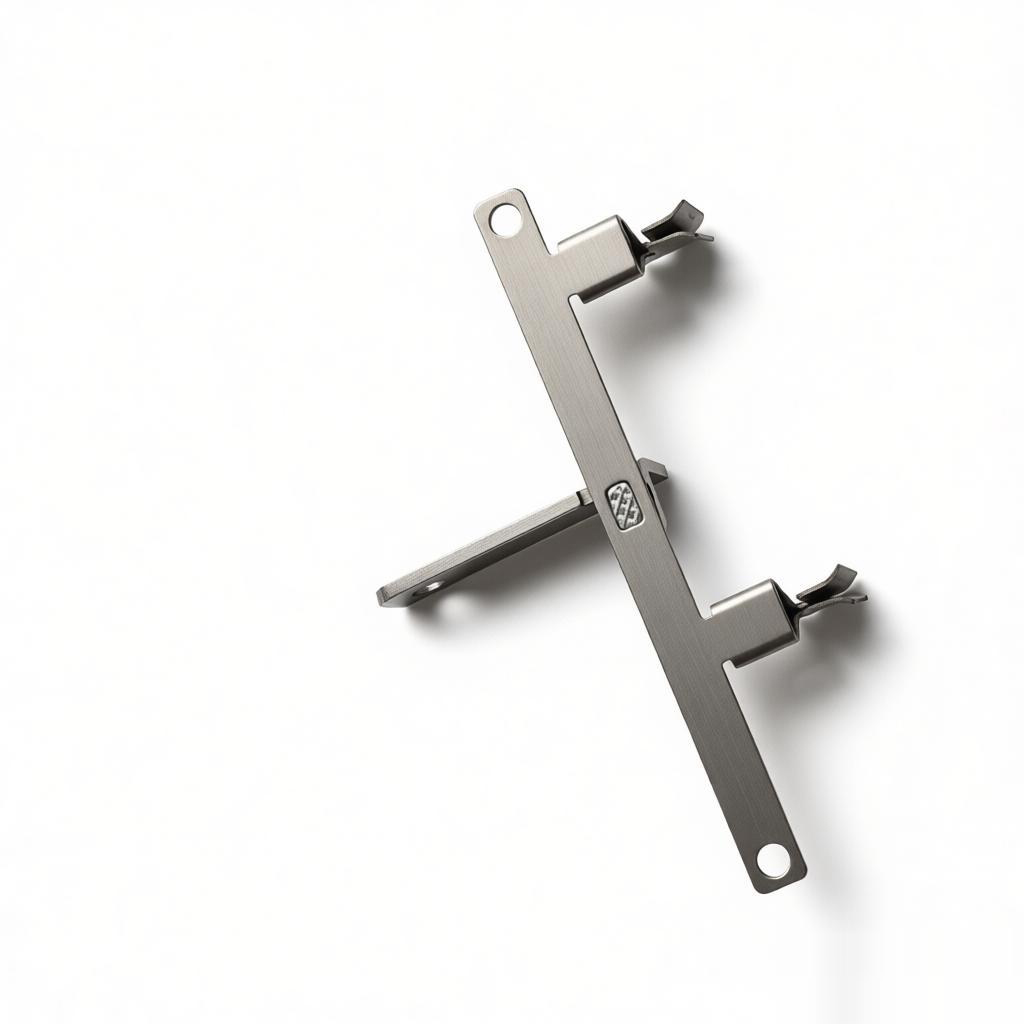

Правило 1: Избегайте острых углов
Острые углы в проектах штамповки металла создают концентрацию напряжений, что может привести к трещинам при формовке. Они также ускоряют износ инструмента и увеличивают риск поломки штампа. Чтобы избежать этих проблем, всегда добавляйте радиусы на внутренних и внешних углах. Хорошее эмпирическое правило — использовать радиус не менее 0,5 толщины материала. Большие радиусы дополнительно улучшают формуемость и продлевают срок службы инструмента, снижая общие производственные затраты.
Правило 2: Сохраняйте равномерную толщину стенок
Перепады толщины стенок вызывают неравномерное течение материала при штамповке, что приводит к короблению, утончению или трещинам. Проектируйте детали с постоянной толщиной стенок по всей длине. Если изменения толщины неизбежны, используйте плавные переходы вместо резких ступенек. Это правило также относится к таким элементам, как фланцы и ребра — избегайте резких изменений, которые могут вызвать дефекты. Равномерная толщина упрощает проектирование инструмента и снижает процент брака.
Правило 3: Минимизируйте размеры и расстояния отверстий
Маленькие отверстия требуют пуансонов малого диаметра, которые хрупки и склонны к поломке. Для экономичной штамповки убедитесь, что диаметры отверстий как минимум равны толщине материала. Отверстия меньшего размера значительно увеличивают стоимость инструмента и его обслуживание. Также соблюдайте достаточное расстояние между отверстиями и от отверстий до краев детали — обычно не менее двойной толщины материала. Это предотвращает деформацию и вырывы.
Правило 4: Используйте стандартные допуски
Указание жестких допусков для каждого элемента увеличивает производственные затраты из-за дополнительного контроля и снижения скорости пресса. Оставляйте жесткие допуски только для критических размеров, влияющих на функциональность детали. Для некритичных элементов используйте стандартные допуски штамповки (например, ±0.005 дюйма для расположения отверстий или ±0.010 дюйма для формовочных размеров). Стандартные допуски обеспечивают более быстрое производство и снижают необходимость в дополнительных операциях.
Правило 5: Проектирование с вырезами под гибку
Когда гибка происходит рядом с другим элементом, например отверстием или пазом, предусмотрите разгрузочные вырезы для предотвращения разрывов. Ширина выреза должна быть не менее двух толщин материала, а глубина — выходить за радиус гибки. Кроме того, внутренние радиусы гибки должны быть не менее 0,5 толщины материала, чтобы избежать трещин. Правильные вырезы под гибку обеспечивают чистые и прочные изгибы без дополнительной обработки.
Правило 6: Избегайте поднутрений и сложных форм
Поднутрения требуют сложной оснастки, такой как боковые кулачки или ползуны, что увеличивает стоимость изготовления штампа и его обслуживание. Аналогично, формы с глубокой вытяжкой или несколькими уровнями усложняют процесс. По возможности изменяйте конструкцию, чтобы исключить поднутрения. Если это неизбежно, проконсультируйтесь с партнером по штамповке для оценки компромиссов по стоимости. Упрощайте геометрию для снижения стоимости оснастки и времени цикла.
Правило 7: Учитывайте выбор материала
Выбор материала сильно влияет на стоимость и технологичность. Стандартные углеродистые стали (например, SPCC, DC01) наиболее экономичны и широко доступны. Если требуется коррозионная стойкость, рассмотрите оцинкованную сталь вместо нержавеющей для экономии средств. Избегайте экзотических сплавов, если это не абсолютно необходимо. Также учитывайте толщину материала — более толстый лист увеличивает стоимость материала и требуемое усилие пресса. Оптимизируйте выбор материала на ранних этапах проектирования для баланса производительности и бюджета.
Соблюдение этих правил DFM позволяет значительно снизить производственные затраты и сроки изготовления, обеспечивая при этом высокое качество штампованных металлических деталей. Сотрудничайте с опытным производителем штамповки на ранних этапах проектирования, чтобы проверить вашу конструкцию и максимизировать экономию.
