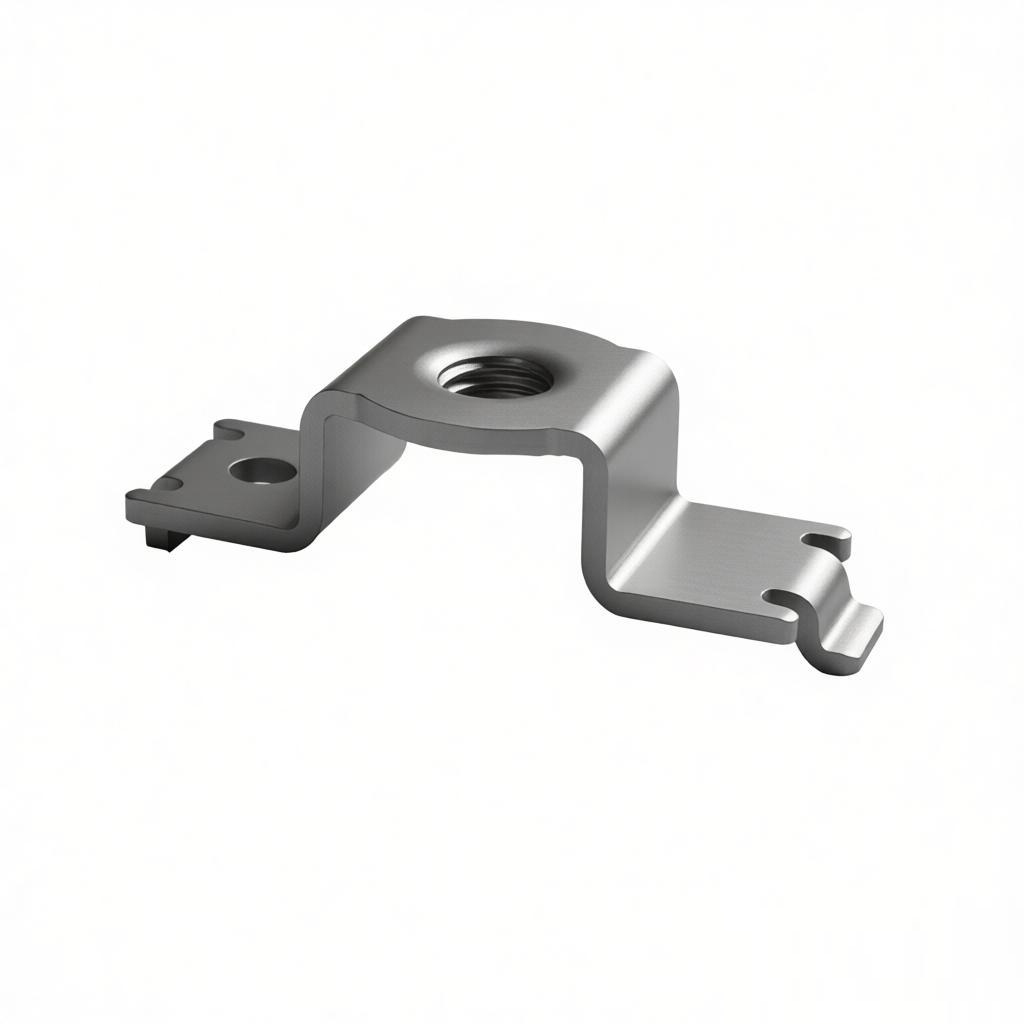

Допуски при штамповке металла: чего ожидать и как их задавать
Допуски при штамповке металла: на что рассчитывать и как их указывать
При штамповке металла стандартные допуски на вырубку и пробивку составляют от +/- 0,05 мм до +/- 0,13 мм, в то время как допуски на формовку и гибку обычно находятся в диапазоне от +/- 0,10 мм до +/- 0,25 мм. Для высокоточных применений современная штамповка в последовательных штампах позволяет достигать допусков до +/- 0,01 мм, однако это требует особых свойств материала, специальной конструкции штампа и соответствующего увеличения стоимости. Понимание этих пределов и правильное указание допусков позволит избежать лишнего брака, снизить затраты на оснастку и гарантировать, что ваша деталь будет работать как задумано.
Базовый уровень: отраслевые стандартные допуски на штамповку металла
Точность, которую вы можете ожидать от операции штамповки металла, зависит от типа процесса. В таблице ниже приведены типичные достижимые допуски на основе наших 20-летних производственных данных на предприятии BQUQ (Дунгуань, Китай). Это реальные показатели, а не теоретические максимумы.
| Тип процесса | Элемент | Стандартный допуск (мм) | Прецизионный допуск (мм) | Типичный срок изготовления (с момента утверждения оснастки) | :--- | :--- | :--- | :--- | :--- | **Вырубка и пробивка** | Диаметр отверстия | +/- 0,10 | +/- 0,025 | 2-3 недели | **Вырубка и пробивка** | Внешний контур | +/- 0,13 | +/- 0,05 | 2-3 недели | **Последовательный штамп** | Расстояние между центрами отверстий | +/- 0,05 | +/- 0,015 | 3-4 недели | **Последовательный штамп** | От кромки до отверстия (в пределах 5 мм) | +/- 0,08 | +/- 0,02 | 3-4 недели | **Гибка (V-образный штамп)** | Угол гиба | +/- 1 градус | +/- 0,5 градуса | 1-2 недели | **Гибка (V-образный штамп)** | Положение гиба относительно отверстия | +/- 0,15 | +/- 0,05 | 1-2 недели | **Глубокая вытяжка** | Толщина стенки | +/- 0,15 | +/- 0,05 | 4-6 недель | **Чеканка** | Плоскостность поверхности (на 100 мм) | +/- 0,10 | +/- 0,03 | 2-3 недели |
|---|
**Ключевой вывод:** Колонка «Стандартный» отражает то, на что вы можете рассчитывать при использовании обычного штампа из инструментальной стали и стандартной настройке пресса. Колонка «Прецизионный» требует твердосплавных штампов, более точной соосности пресса и часто дополнительных операций (шлифовки или чеканки).
Раздел 1: Три переменные, которые разрушают ваш допуск
Прежде чем указывать допуск, вы должны понимать, что штампованная деталь — это не обработанная на станке деталь. Механическая обработка удаляет материал; штамповка разрушает и смещает его. Три физические переменные доминируют в контроле допусков:
1. **Пружинная отдача материала:** Сталь и алюминий имеют модуль упругости. Когда вы гнете лист, он стремится вернуться к своей исходной форме. Для гиба на 90 градусов в стали SPCC толщиной 1,0 мм ожидайте пружинную отдачу от 2 до 4 градусов. Мы компенсируем это перегибом штампа (компенсация пружинной отдачи), но стабильность зависит от колебаний твердости материала (например, HRB 60 против HRB 80 меняет результат).
2. **Высота заусенца:** Зазор между пуансоном и матрицей определяет угол скола. При оптимальном зазоре (обычно 5-10% от толщины материала на сторону) высота заусенца контролируется на уровне 0,05 мм или менее. Если вы указываете критический допуск на кромку, вы также должны указать максимальную высоту заусенца (например, макс. 0,05 мм), иначе острая кромка нарушит ваш допуск на профиль.
3. **Износ инструмента:** Твердосплавный пуансон будет удерживать диаметр отверстия с допуском +/- 0,01 мм примерно в течение 500 000 ходов. Стандартный пуансон из инструментальной стали D2 начнет изнашиваться за пределы +/- 0,025 мм уже после 150 000 ходов. Ваш допуск определяет материал инструмента, что напрямую влияет на цену детали.
Раздел 2: Как правильно указывать допуски на вашем чертеже
Самая распространенная ошибка инженеров — применение общего допуска (например, «все размеры +/- 0,05 мм») к штампованной детали. Это дорого и часто невозможно. Вместо этого используйте подход **GD&T (геометрические допуски и посадки)** специально для штампованных деталей:
Раздел 3: Стоимость жестких допусков: реальное влияние на цену
Жесткие допуски не бесплатны. На BQUQ мы оцениваем это как «Индекс точности». Вот реальный множитель стоимости на основе наших данных котировок за 2024 год:
| Требование к допуску | Множитель стоимости оснастки (отн. стандарта) | Множитель стоимости детали (отн. стандарта) | :--- | :--- | :--- | Вырубка: +/- 0,13 мм (стандарт) | 1,0x | 1,0x | Вырубка: +/- 0,05 мм | 1,3x | 1,15x | Вырубка: +/- 0,02 мм (прецизионно) | 1,8x | 1,4x | Формовка: +/- 0,25 мм (стандарт) | 1,0x | 1,0x | Формовка: +/- 0,10 мм | 1,4x | 1,25x | Формовка: +/- 0,05 мм (требуется операция чеканки) | 2,0x | 1,8x |
|---|
**Инженерное обоснование:** Увеличение стоимости не произвольно. Переход с +/- 0,13 мм на +/- 0,02 мм требует замены штампованной плиты на твердосплавную вставку, изготовленную проволочно-вырезным станком. Это также требует высокоточного пресса (двухстоечного вместо С-образного) с параллельностью стола менее 0,01 мм и увеличивает время контроля с проверки штангенциркулем до проверки на КИМ (координатно-измерительной машине).
Раздел 4: Практические рекомендации для ответственных элементов
Если у вас есть элемент, который действительно требует высокой точности, следуйте этим правилам, чтобы сохранить бюджет и сроки проекта:
1. **Правило 10% от толщины материала:** Не указывайте допуск на размер отверстия жестче, чем 10% от толщины материала. Для стали 1,0 мм минимальный практический диаметр отверстия составляет 1,0 мм (равен толщине). Допуск +/- 0,01 мм на отверстие 1,0 мм — это нарушение правила; он требует специального направляющего пуансона и приведет к высокой поломке пуансонов.
2. **Используйте дополнительные операции для истинной точности:** Если вам нужен диаметр отверстия +/- 0,005 мм, не пытайтесь штамповать его. Пробивайте отверстие заниженного размера (например, 1,90 мм), а затем выполняйте операцию **пробивки с заглаживанием** или развертывание. Это добавляет дополнительную операцию (примерно $0,02-$0,05 за деталь), но гораздо надежнее, чем пытаться удержать штамп в таком допуске.
3. **Указывайте плоскостность для снятия напряжений:** Когда вы штампуете деталь из рулона, внутренние напряжения фиксируются в материале. Если вам требуется плоскостность лучше 0,10 мм на 100 мм, вы должны указать «снятие напряжений» или «правку» как этап процесса. Это включает пропускание детали через роликовую правильную машину или термообработку при температуре 350-400 градусов по Фаренгейту (175-200 градусов по Цельсию) в течение 1-2 часов. Без этого указания детали будут коробиться после резки ленты.
Раздел 5: Советы в формате FAQ для вашего следующего запроса котировки
**В: Можете ли вы выдержать +/- 0,01 мм на штампованной детали?** О: Да, но только на небольших элементах (менее 10 мм) в материале толщиной до 2,0 мм, и только с твердосплавным штампом. Это не «стандартный» процесс. Ожидайте 2,0x стоимость оснастки и 1,5x наценку к цене детали. Для 99% применений достаточно +/- 0,05 мм.
**В: Следует ли мне использовать ISO 2768-mK или конкретное указание на чертеже?** О: ISO 2768-mK дает общий допуск +/- 0,1 мм для размеров до 30 мм, что подходит для черновых работ. Однако для штампованных деталей мы рекомендуем отказаться от общего допуска и явно указать критические размеры на чертеже (например, «Отверстие A: 5,00 +/- 0,03» и «Истинное положение отверстия A относительно баз A/B/C: 0,10»). Это устраняет неоднозначность для инструментальщика.
**В: Как толщина материала влияет на мой допуск?** О: Эмпирическое правило: допуск ужесточается с уменьшением толщины материала. Для фосфористой бронзы 0,5 мм вы можете выдержать +/- 0,02 мм на межцентровых расстояниях отверстий. Для алюминия толщиной 5,0 мм допуск расширяется до +/- 0,15 мм, потому что пуансон прогибается, а материал рвется, а не срезается.
**В: Каков минимальный радиус гиба для жесткого допуска?** О: Для острого гиба (внутренний радиус менее 0,5x толщины материала) допуск на угол становится нестабильным. Мы рекомендуем внутренний радиус гиба от 1,0x до 1,5x толщины материала для поддержания стабильного допуска на угол +/- 0,5 градуса. Более острый радиус увеличивает риск растрескивания и нестабильной пружинной отдачи.
Заключение: Добейтесь правильного допуска с первого раза
Штамповка металла — это высокопроизводительный и экономически эффективный процесс, но его успех зависит от реалистичного указания допусков. Помните базовый уровень: +/- 0,05 мм до +/- 0,13 мм для резки и +/- 0,10 мм до +/- 0,25 мм для формовки — это ваша экономически выгодная зона. Переходите к прецизионным пределам только тогда, когда это абсолютно необходимо для функции, и всегда сообщайте о критических элементах, а не обо всем чертеже. Поступая так, вы сократите затраты на оснастку до 40% и сократите сроки на недели.
Если вы сейчас просматриваете чертеж или не уверены, достижим ли ваш допуск, отправьте нам ваш файл. Мы предоставим подробный DFM-отчет (анализ технологичности конструкции) в течение 12 часов, включая анализ допусков и твердую котировку.
